第三章周期矩形脉冲的频谱

矩形脉冲信号频谱分析

频谱分析是将信号分解为各个频率成分的过程，通过频谱分析可以获得信号的频率、幅度和相位信息。在本文中，我们将探讨矩形脉冲信号的频谱分析。矩形脉冲信号是一种特殊的信号，其幅度在一个有限的时间段内为常数，而其他时间段则为零。

首先，我们需要了解矩形脉冲信号的数学表示。矩形脉冲信号可以表示为如下公式：

x(t)=A,t在[-T/2,T/2]之间

x(t)=0,其他时间

其中，A为信号的幅度，T为信号的周期。根据这个公式，我们可以看出矩形脉冲信号的频谱是离散的，只有在频率为信号周期的倍数时，才有非零振幅。

为了进行频谱分析，我们需要将矩形脉冲信号进行傅里叶变换。傅里叶变换是一种将信号从时域转换到频域的数学工具。在频域中，信号可以表示为各个频率的组合，而傅里叶变换则可以得到信号各个频率成分的幅度和相位信息。

对于矩形脉冲信号，其傅里叶变换可以表示为：

X(f) = AT * Tsinc(fT)

其中，X(f)为信号在频域中的表示，AT为信号的幅度，Tsinc(fT)为sinc函数的变换。 根据上述公式，我们可以看出矩形脉冲信号在频域中有无数个成分，其幅度为AT，频率为fT的倍数。其中，sinc函数可以表示为sinc(x) =

sin(x)/x。

为了更好地理解矩形脉冲信号的频谱，我们可以画出其频谱图。频谱图是将信号在频域中的成分进行可视化的一种方式。在频谱图中，横轴表示频率，纵轴表示振幅。

根据矩形脉冲信号的傅里叶变换公式，我们可以画出其频谱图。在频谱图中，我们会发现矩形脉冲信号在频域中的成分是离散的，只有在频率为信号周期的倍数时，才有非零振幅。

频谱图中的峰值对应着信号在相应频率上的振幅值。根据矩形脉冲信号的傅里叶变换公式，我们可以发现振幅值随着频率的增加而衰减，即高频成分相对于低频成分的振幅较小。

此外，我们还可以通过频谱分析得到矩形脉冲信号的占空比。占空比指的是信号的高电平时间与一个周期的比值。在频谱图中，占空比可以通过矩形脉冲信号各个频率成分的振幅比例来估计。当占空比接近于1时，矩形脉冲信号在低频成分上的振幅较大；而当占空比接近于0时，矩形脉冲信号在高频成分上的振幅较大。

矩形脉冲信号的频谱

矩形脉冲信号（也称为矩形波）在电子工程、通信和信号处理中非常常见。它的频谱特性是分析和设计这些系统时的关键要素。下面我们将详细介绍矩形脉冲信号的频谱特性，包括其基本概念、数学推导、重要性质以及在实际应用中的意义。

一、基本概念

矩形脉冲信号是一种具有固定幅度和持续时间的信号，它在一定时间段内保持恒定的幅度，然后突然下降到零。这种信号的时域表示非常简单明了，但在频域中却表现出复杂的特性。通过傅里叶变换，我们可以将时域中的矩形脉冲信号转换为频域中的频谱。

二、傅里叶变换与频谱

傅里叶变换是一种强大的数学工具，用于分析信号的频谱特性。对于矩形脉冲信号，其傅里叶变换揭示了信号在频域中的分布情况。傅里叶变换的基本思想是将复杂的时域信号分解为一系列简单的正弦波和余弦波的和。

1. 傅里叶级数

对于周期性的矩形脉冲信号，我们首先可以通过傅里叶级数来进行分析。傅里叶级数将周期信号表示为一系列正弦波和余弦波的叠加。这些正弦波和余弦波的频率是基频的整数倍，而幅度和相位则由信号的特性和傅里叶系数决定。

2. 傅里叶变换

对于非周期性的矩形脉冲信号，我们使用傅里叶变换来进行分析。傅里叶变换将时域信号转换为频域信号，揭示了信号在不同频率下的幅度和相位信息。对于矩形脉冲信号，其傅里叶变换的结果是一个连续的频谱，包含多个频率分量。

三、矩形脉冲信号的频谱特性

1. 幅度谱和相位谱

通过傅里叶变换，我们可以得到矩形脉冲信号的幅度谱和相位谱。幅度谱表示不同频率分量的幅度大小，而相位谱则表示各频率分量的相位信息。对于矩形脉冲信号，其幅度谱呈现出一系列离散的峰值，这些峰值对应于信号的谐波分量。

2. 带宽和主瓣宽度

矩形脉冲信号的频谱带宽是指包含信号主要能量的频率范围。带宽越宽，意味着信号包含的频率分量越多，信号的复杂性也越高。主瓣宽度是指幅度谱中最大峰值对应的频率范围，它反映了信号的主要频率特性。

3. 旁瓣级数和旁瓣抑制

Matlab应用实践课程设计

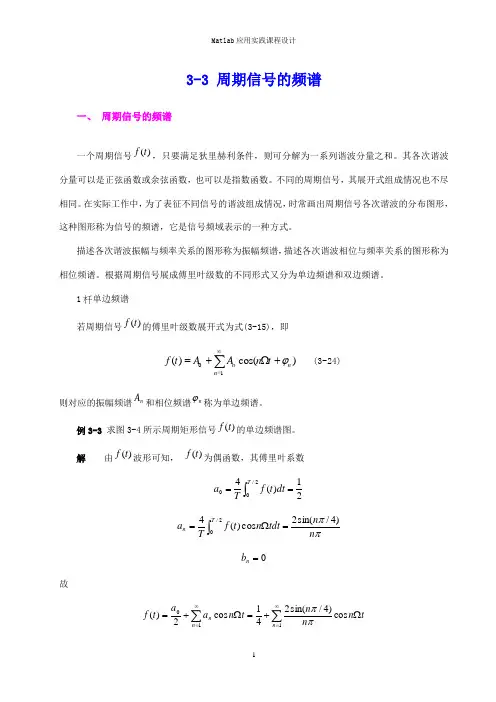

1 3-3 周期信号的频谱

一、 周期信号的频谱

一个周期信号)(tf，只要满足狄里赫利条件，则可分解为一系列谐波分量之和。其各次谐波分量可以是正弦函数或余弦函数，也可以是指数函数。不同的周期信号，其展开式组成情况也不尽相同。在实际工作中，为了表征不同信号的谐波组成情况，时常画出周期信号各次谐波的分布图形，这种图形称为信号的频谱，它是信号频域表示的一种方式。

描述各次谐波振幅与频率关系的图形称为振幅频谱，描述各次谐波相位与频率关系的图形称为相位频谱。根据周期信号展成傅里叶级数的不同形式又分为单边频谱和双边频谱。

1单边频谱

若周期信号)(tf的傅里叶级数展开式为式(3-15)，即

 

10)cos()(nnntnAAtf (3-24)

则对应的振幅频谱nA和相位频谱n称为单边频谱。

例3-3 求图3-4所示周期矩形信号)(tf的单边频谱图。

解 由)(tf波形可知， )(tf为偶函数，其傅里叶系数

2/0021)(4TdttfTa

2/0)4/sin(2cos)(4TnnntdtntfTa

0nb

故

110cos)4/sin(241cos2)(nnntnnntnaatf Matlab应用实践课程设计

2 因此

410A, nnAn)4/sin(2

即

45.01A, 32.02A,

15.03A,

04A, 09.05A, 106.06A ┅

单边振幅频谱如图3-5所示。

tf(t)图 3 - 44 2/ 0 2/ 41图 3 - 50.250.450.320.150.090.1067 6 5 4 3 2 0An

山东理工大学备课纸

第8章 MATLAB程序设计语言在信号处理中的应用

8.1 概 述

8.1.1 MATLAB程序设计语言简介

MATLAB，Matrix Laboratory的缩写，是由Mathworks公司开发的一套用于科学工程计算的可视化高性能语言，具有强大的矩阵运算能力。 与大家常用的Fortran和C等高级语言相比，MATLAB的语法规则更简单，更贴近人的思维方式，被称之为“草稿纸式的语言”。截至目前，MATLAB已经发展到12.1版， 适用于所有32位的Windows操作系统， 按NTFS(NT文件系统)格式下完全安装约需 850 MB。MATLAB软件主要由主包、仿真系统和工具箱三大部分组成。

8.2 基本数值运算

8.2.1 MATLAB内部特殊变量和常数

MATLAB内部有很多变量和常数， 用以表达特殊含义。常用的有：

(1) 变量ans： 指示当前未定义变量名的答案。

(2) 常数eps：表示浮点相对精度， 其值是从1.0到下一个最大浮点数之间的差值。该变量值作为一些MATLAB函数计算的相对浮点精度，按IEEE标准， eps=2-52, 近似为2.2204e-016

(3) 常数Inf： 表示无穷大。 当输入或计算中有除以0时产生Inf。

(4) 虚数单位i,j： 表示复数虚部单位， 相当于1 。

（5) NaN： 表示不定型值， 是由 0/0 运算产生的。

(6) 常数pi： 表示圆周率π， 其值为3.141 592 653 589 7…。

8.2.2 变量类型

1． 变量命名规则

MATLAB中对变量的命名应遵循以下规则：

（1） 变量名可以由字母、 数字和下划线混合组成， 但必须以字母开头。

（2） 字符长度不能大于31。

（3） 变量命名区分大小写

2． 局部变量和全局变量

局部变量是指那些每个函数体内自己定义的，不能从其他函数和MATLAB工作空间访问的变量。
