CAD三维模型的创建和编辑

Tinkercad简易3D建模入门指南

关键信息项：

1、 软件介绍

2、 基本操作

3、 建模工具

4、 图形绘制

5、 模型编辑

6、 导入与导出

7、 示例项目

8、 常见问题与解决方法

1、 软件介绍

11 Tinkercad 是一款易于上手的在线 3D 建模工具，适用于初学者和业余爱好者。

12 它具有直观的界面和丰富的功能，无需下载安装复杂的软件，通过浏览器即可使用。

2、 基本操作 21 注册与登录：访问 Tinkercad 官方网站，使用邮箱进行注册并登录。

22 界面布局：了解工作区、菜单栏、工具栏和属性栏的位置和功能。

23 视图操作：掌握缩放、旋转和平移视图的方法，以便更好地观察模型。

3、 建模工具

31 基本形状工具：包括立方体、球体、圆柱体等，通过拖拽和设置参数创建基础形状。

32 布尔运算工具：如合并、减去、相交等，用于组合或修改形状。

33 文本工具：可以添加文字到模型上，并进行字体、大小和样式的设置。

4、 图形绘制

41 线条绘制：使用线条工具绘制自定义的图形轮廓。

42 草图工具：用于快速绘制简单的二维图形，可转化为三维模型。

5、 模型编辑

51 移动、旋转和缩放：对已创建的模型或部件进行位置、角度和大小的调整。

52 复制与粘贴：方便快速地创建相同或相似的部件。

53 颜色和材质：为模型选择喜欢的颜色和材质效果。 6、 导入与导出

61 导入功能：支持导入其他格式的 3D 模型，进行进一步的编辑和修改。

62 导出格式：可以将完成的模型导出为常见的 3D 打印格式，如

STL 等。

7、 示例项目

71 提供一些简单的示例项目，如制作一个小盒子、个性化的钥匙链等，帮助初学者熟悉流程。

72 逐步讲解示例项目的制作过程，包括使用的工具和技巧。

8、 常见问题与解决方法

81 模型显示异常：可能是浏览器兼容性问题，尝试更换浏览器或更新版本。

82 操作失误导致模型损坏：介绍如何使用撤销功能或回滚到之前的保存版本。

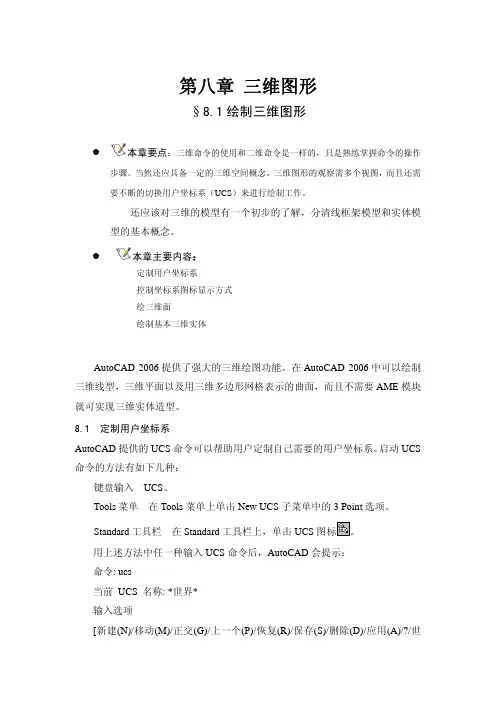

第八章 三维图形

§8.1绘制三维图形

 本章要点：三维命令的使用和二维命令是一样的，只是熟练掌握命令的操作

步骤。当然还应具备一定的三维空间概念。三维图形的观察需多个视图，而且还需

要不断的切换用户坐标系（UCS）来进行绘制工作。

还应该对三维的模型有一个初步的了解，分清线框架模型和实体模

型的基本概念。

 本章主要内容： 定制用户坐标系 控制坐标系图标显示方式 绘三维面 绘制基本三维实体

AutoCAD 2006提供了强大的三维绘图功能。在AutoCAD 2006中可以绘制

三维线型，三维平面以及用三维多边形网格表示的曲面，而且不需要AME模块

就可实现三维实体造型。

8.1 定制用户坐标系

AutoCAD提供的UCS命令可以帮助用户定制自己需要的用户坐标系。启动UCS

命令的方法有如下几种：

键盘输入 UCS。

Tools菜单 在Tools菜单上单击New UCS子菜单中的3 Point选项。

Standard工具栏 在Standard工具栏上，单击UCS图标。

用上述方法中任一种输入UCS命令后，AutoCAD会提示：

命令: ucs

当前 UCS 名称: *世界*

输入选项

[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]

: n

指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z]

<0,0,0>:

8.1.1 命名UCS选项卡

若选取命名选项卡，将出现UCS对话框。在该对话框中列出了已有的 UCS，

用户可利用该对话框中的置为当前按钮将所选取的UCS设置为当前坐标系。

8.1.2 设置选项卡

若单击设置选项卡，将出现如图8.1所示的设置选项卡对话框。

图8.1

8.1.3 正交选项卡 若选取正交选项卡，将出现如图8.2所示的正交 UCS选项卡对话框；

图8.2

8.2 用命令自定义UCS坐标

如何利用CAD进行三维建模

现代工程设计中，三维建模是一个非常重要的环节。通过三维建模，设计人员能够更直观地理解和展示设计方案，为项目的实施提供重要参考。CAD软件作为建模工具的首选，具备强大的功能和易用性。下面将介绍如何利用CAD软件进行三维建模的基本步骤和技巧。

首先，打开CAD软件，进入三维建模环境。选择合适的绘图模板，确保绘图单位和比例尺适合项目要求。根据实际需要，可以调整视图和显示方式，以便更好地进行建模。

接下来，确定建模的基准平面。基准平面通常是XY平面或XZ平面，根据实际情况选择合适的平面。

然后，根据设计要求开始建模。可以利用CAD软件提供的基本几何体绘制工具，如直线、圆弧、多边形等，来构建模型的基本形状。根据具体设计要求，可以在模型中添加或删除几何体，以达到所需的形状和功能。

在建模过程中，一些常用的操作技巧是必不可少的。例如，利用吸附功能将几何体对齐到相关点、线或面上，以确保模型的精度和准确性。通过复制、移动和旋转等操作，可以快速复制和调整几何体的布局。另外，利用修剪、延伸和倒角等功能，可以快速修改几何体的形状和尺寸。

建模过程中，还可以利用CAD软件提供的高级功能来提高建模效率和精度。例如，创建参数化模型，可以通过修改参数值来快速改变模型的形状和尺寸。另外，利用CAD软件提供的过滤器功能，可以方便地选择和编辑模型中的特定几何体。

在建模完成后，需要添加细节和装饰，以提高模型的真实感。利用CAD软件的纹理映射、阴影和渲染等功能，可以给模型添加材质和光影效果，使其更加逼真。

最后，完成建模后，可以进行模型的编辑和修正。CAD软件通常提供了全局修正和局部修正的功能，可以方便地对模型进行修改和调整。此外，还可以利用CAD软件提供的动画和辅助展示功能，为项目的演示和交流提供有力支持。

总之，利用CAD软件进行三维建模是现代工程设计中不可或缺的一环。掌握建模的基本步骤和技巧，可以提高建模效率和精度，为项目的实施提供重要帮助。鉴于本篇文章的主题是技巧和教程，不便提供软件链接，请读者自行在合法渠道下载相关软件并进行学习和实践。希望这些内容能为读者在三维建模方面带来一些参考和帮助。

幻灯片1

第7章 三维绘图基础知识

AutoCAD 2004在工程制图的应用中有一项重要的功能，即绘图零件的三维实体模型。AutoCAD

2004提供直接绘制三维实体的功能，并支持多种三维绘制方法。本章主要向用户介绍三维绘图的基础知识，讲解基本的三维图形绘制和编辑命令，使用户对AutoCAD 2004三维造型的特点、使用方法及使用技巧有基本的了解，掌握一定三维图形的看图和绘图能力。

幻灯片2

7.1 基 本 概 念

7.2 基本绘图操作

7.3 绘制三维表面模型

7.4 基本编辑操作

7.5 观察和渲染三维图形

7.6 三维典型零件绘制实例

幻灯片3

7.1 基 本 概 念

 7.1.1 三维造型的分类

用计算机绘制三维图形的技术称为三维几何造型。AutoCAD 2004可绘制的三维图形有线框模型、表面模型和实体模型3种类型。

幻灯片4

 1．线框模型

线框模型是三维形体的框架，是一种较直观和简单的三维表达方式，由描述对象的线段和曲线组成，如图7-1所示。

幻灯片5

图7-1 线框模型示例

幻灯片6

 2．表面模型

表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表面，即其具有面的特征。图7-2给出了表面模型的示例。

幻灯片7

图7-2 表面模型示例

幻灯片8

 3．实体模型

实体模型不仅具有线、面的特征，而且还具有体的特征。图7-3给出了实体模型的几个示例。

幻灯片9

图7-3 实体模型示例

幻灯片10

对于实体模型，我们可以直接了解它的体特性，如体积、重心、转动惯量和惯性矩等；可以对它进行消隐、剖切和装配干涉检查等操作，还可以对具有基本形状的实体进行并、交、差等布尔运算，以创建复杂的组合体。此外，由于着色、渲染等技术的运用可以使实体表面表现出很好的可视性，因而实体模型还广泛用于三维动画、广告设计等领域。
