系统动力学仿真模型运用

动力学系统的建模与仿真

随着科技不断发展，动力学系统的建模与仿真在现今社会中已经变得十分重要。动力学系统是描述物理和工程领域各种物理、化学或其他科学过程的数学模型。这些系统包括与时间有关的变量，如位置、速度、温度和压力。建立准确的动力学系统模型可以帮助人们更好地理解物理现象，从而更加精确地预测和控制系统的行为。

建立动力学系统模型的过程中，首先需要确定系统中所有变量及其关系，然后利用物理或数学知识将这些关系转化为一组微分方程。微分方程是描述物理或数学系统中变化的方程，它描述了系统随时间变化的速率。一旦建立了这些微分方程，就可以使用数值方法进行数值解法，以模拟系统在不同条件下的行为。这种数值模拟方法叫做仿真。

为了说明动力学系统的建模与仿真的重要性及其具体应用，以下以棒球运动为例子进行阐述。棒球运动是一个非常复杂的动力学系统，它包括运动员的动作和球的运动。在这个系统中，运动员的位置和速度与时间有关，球的位置和速度也与时间有关。所以，由于系统中运动员和球运动的复杂性，要对这个系统建立一个准确的模型是十分必要的。

建立棒球运动的动力学系统模型时，需要考虑多个变量。其中包括棒球的重量、运动员的速度、角度，以及空气阻力等影响因素。这些因素被组合成一个包括运动员和球的复杂系统，通过研究这个系统的行为，可以为棒球运动员制定更有效的训练计划，提高比赛的胜率。

随着计算机技术的发展，模拟和仿真已经成为了建立动力学系统模型的核心方法。计算机可以快速地处理大量数据，并使用这些数据生成准确的模拟结果。而且，通过计算机模拟，可以替代实验室实验。这不仅可以避免花费大量时间和金钱进行实验室实验，还可以模拟一些危险或非常昂贵的情况，以确保系统的安全性。 动力学系统建模与仿真可以应用于各种场景，包括军事、医学和环境科学等。例如，动力学系统建模可以用于预测天气模式和气候变化。建立这些模型可以为政策制定者提供信息，以更好地预测气候变化造成的影响，并制定策略以减轻这些影响。又或者，动力学系统仿真可用于模拟医学实验，如用药性试验，这样就能消除人的伦理责任，并且允许研究人员在一个非常精确和受控的环境中研究药物的效果。同样，仿真可以帮助军事计划员合理规划作战计划，预测战争后果，提高军事行动的效率。

- 1 - 系统动力学模型

系统动力学模型是一种有效的分析运动系统结构和行为的有效方法，它提供了一种理解运动建模的方法。它是由芬兰物理学家Leonhard Euler在18世纪初提出的，其理论至今仍然是解决运动系统结构和行为问题的基础神经科学工具。它可以被用来模拟和描述在动力学控制领域中的各种机械系统，从基本到复杂。

系统动力学模型的基本概念是分析和解决时变系统中的问题，它将系统分解为不同的动态系统元素。系统动力学模型利用方程组来相互连接元素，其中每个方程表示一个系统变量的变化情况，以便研究系统的行为和性能。系统的行为可以分析并发现系统的特性，比如平衡点、温度和速度等。这就构成了一个有力的工具，可以为复杂的运动系统提供可靠的模型。

另一个系统动力学模型的重要应用是仿真，该技术可以建立一套完整的模型来模拟真实系统的行为，这样就可以对真实系统进行测试和模拟，用于研究系统中发生的变化。此外，系统动力学模型还可以应用于控制系统设计，如自动控制系统。

此外，系统动力学模型也用于生物动力学，用于研究人体活动和运动控制的各种因素，比如力学、器官位置、活动强度和时间等。系统动力学模型的应用可以模拟和研究人体活动行为，帮助科学家发现人体活动的基本原理，并分析不同活动类型的控制和行为问题。

系统动力学模型的发展表明，它提供了一种可用于仿真和控制复杂运动系统的有效方案。它可以用于模拟和分析许多不同的机械系统， - 2 - 包括多体系统和工程控制系统，以及生物动力学中的人体行为。它也被广泛应用于航空航天、机械工程和机床制造领域，以提供更可靠的模拟和精确的控制策略。

总的来说，系统动力学模型是一种有效的研究运动系统结构和行为的有效工具。它有助于开发出动力学建模、控制策略和分析工具，以便更好地理解和模拟运动系统的性能。系统动力学模型的发展也为实现更有效的控制策略，以及运动系统更高效运行提供了有力的支持。

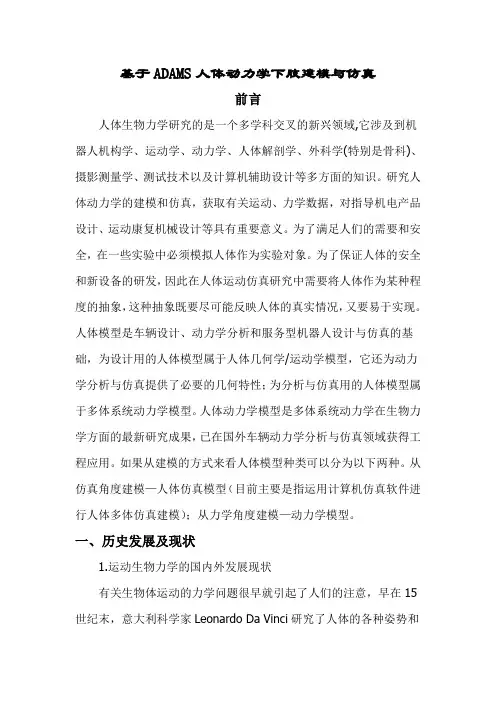

基于ADAMS人体动力学下肢建模与仿真

前言

人体生物力学研究的是一个多学科交叉的新兴领域,它涉及到机器人机构学、运动学、动力学、人体解剖学、外科学(特别是骨科)、摄影测量学、测试技术以及计算机辅助设计等多方面的知识。研究人体动力学的建模和仿真，获取有关运动、力学数据，对指导机电产品设计、运动康复机械设计等具有重要意义。为了满足人们的需要和安全，在一些实验中必须模拟人体作为实验对象。为了保证人体的安全和新设备的研发，因此在人体运动仿真研究中需要将人体作为某种程度的抽象，这种抽象既要尽可能反映人体的真实情况，又要易于实现。人体模型是车辆设计、动力学分析和服务型机器人设计与仿真的基础，为设计用的人体模型属于人体几何学/运动学模型，它还为动力学分析与仿真提供了必要的几何特性；为分析与仿真用的人体模型属于多体系统动力学模型。人体动力学模型是多体系统动力学在生物力学方面的最新研究成果，已在国外车辆动力学分析与仿真领域获得工程应用。如果从建模的方式来看人体模型种类可以分为以下两种。从仿真角度建模—人体仿真模型（目前主要是指运用计算机仿真软件进行人体多体仿真建模）；从力学角度建模—动力学模型。

一、历史发展及现状

1.运动生物力学的国内外发展现状

有关生物体运动的力学问题很早就引起了人们的注意，早在15世纪末，意大利科学家Leonardo Da Vinci研究了人体的各种姿势和运动，首先提出了“一切能够运动的生物体都遵循力学定律而运动”的重要观点。随着生命科学、力学和计算机技术的飞速发展，一门以研究人体力学行为特征为主的学科一运动生物力学诞生了。

运动生物力学作为一门学科，它的产生与发展，在我国还只有不到60年的历史。直到70年代后期，随着体育科学的全面进步和高科技的渗入，运动生物力学才真正活跃起来，并迅即发展成为体育科学体系中最体现现代高科技水平的学科之一。考察并分析运动生物力学的发展过程，在欣喜于运动生物力学已取得长足进步的同时,

matlab 系统动力学模型

Matlab 系统动力学模型

引言：

系统动力学是研究动态系统行为的数学方法，通过描述和分析系统在时间上的演化过程，揭示系统内部的关系和相互作用规律。Matlab是一种强大的数值计算软件，广泛应用于系统动力学模型的建立和仿真。本文将介绍Matlab在系统动力学建模中的应用，并结合实例进行说明。

一、系统动力学基本概念

系统动力学是一种描述系统行为的数学工具，它将系统划分为不同的部分，并研究它们之间的相互作用。系统动力学模型通常由一组关于系统部分之间关系的微分方程或差分方程组成。在建立模型时，需要考虑系统的输入、输出以及系统内部的状态变量，并通过数学表达式描述它们之间的关系。

二、Matlab在系统动力学模型中的应用

Matlab提供了丰富的数学函数和工具箱，使得系统动力学模型的建立和仿真变得更加简单和高效。下面将以一个简单的例子来说明Matlab在系统动力学建模中的应用。

假设有一个简单的机械系统，由弹簧和质量构成。假设弹簧的刚度为k，质量为m，阻尼系数为b。我们想要建立一个系统动力学模型，来描述质点的运动过程。

我们需要确定系统的状态变量和输入输出。在这个例子中，质点的位移x是系统的状态变量，外力F是系统的输入，质点的加速度a是系统的输出。

根据牛顿第二定律，我们可以建立如下的微分方程：

m * a = F - b * v - k * x

其中，v是质点的速度。为了建立系统的动力学模型，我们需要对该微分方程进行求解。在Matlab中，可以使用ode45函数来解决常微分方程。

具体的Matlab代码如下：

```matlab

function dxdt = system_dynamics(t, x)

m = 1;

k = 10;

b = 0.5;

F = 5;

v = x(2);

a = (F - b * v - k * x(1)) / m;

dxdt = [v; a];
