机械系统的动力学建模与仿真分析
一、引言
机械系统是由多个相互作用的部件组成的复杂系统，其动力学行为是研究的核心问题之一。动力学建模与仿真分析可以帮助工程师深入理解机械系统的运动规律，预测系统的性能，并优化设计。本文将介绍机械系统的动力学建模方法以及仿真分析技术。
二、动力学建模
1. 基本原理
机械系统的动力学建模是基于牛顿力学的基本原理进行的。通过分析受力、受力矩以及质量、惯性等因素，可以建立机械系统的运动方程。在建立方程时，需要考虑系统的自由度、刚体或者弹性体的运动特性以及约束条件等因素。
2. 运动学建模
运动学建模是机械系统动力学建模的前提。通过研究机械系统的几何结构和运动规律，可以得到系统的等效长度、转动角度等信息。基于运动学建模，可以计算系统的速度、加速度以及运动的轨迹等。
3. 动力学建模
动力学建模是机械系统分析的核心部分。基于受力和受力矩的平衡条件，可以建立机械系统的运动方程。通常采用牛顿第二定律和力矩平衡条件，可以得到刚体的平动和旋转方程。对于复杂的非线性系统，也可以采用拉格朗日方程或者哈密顿原理进行建模。
三、仿真分析
1. 数值解算方法 为了求解机械系统的运动方程，需要采用适当的数值解算方法。常见的方法包括欧拉法、龙格－库塔法、变步长积分法等。这些方法可以将微分方程离散化，然后通过迭代计算求解系统的状态变量。
2. 动力学仿真
动力学仿真是建立在动力学模型的基础上。通过将模型转化成计算机程序，可以在计算机上模拟机械系统的运动行为。通过仿真分析，可以研究系统的稳定性、动态响应以及力学性能等。
3. 优化设计
动力学仿真还可以应用于优化设计。通过改变系统参数、构型和控制策略等，可以研究不同设计方案的性能差异，并选择最佳方案。通过仿真分析，可以避免实际试验的成本和时间消耗。
四、案例分析
以汽车悬挂系统为例，进行动力学建模与仿真分析。
汽车悬挂系统是一个典型的机械系统，包含减震器、弹簧、悬挂臂等部件。首先进行运动学建模，分析车轮的运动状态和轨迹。然后根据受力分析，建立系统的运动方程。考虑到悬挂系统的非线性和非稳态特性，采用变步长积分法进行数值求解。

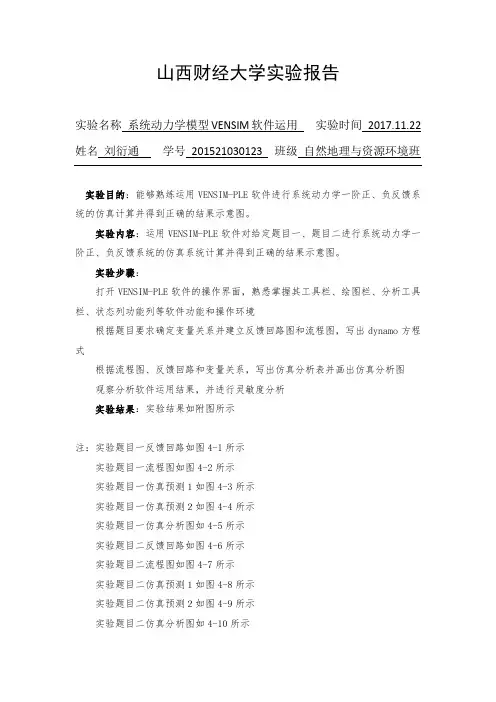

山西财经大学实验报告
实验名称 系统动力学模型VENSIM软件运用 实验时间 2017.11.22
姓名 刘衍通 学号 201521030123 班级 自然地理与资源环境班
实验目的：能够熟练运用VENSIM-PLE软件进行系统动力学一阶正、负反馈系统的仿真计算并得到正确的结果示意图。
实验内容：运用VENSIM-PLE软件对给定题目一、题目二进行系统动力学一阶正、负反馈系统的仿真系统计算并得到正确的结果示意图。
实验步骤：
打开VENSIM-PLE软件的操作界面，熟悉掌握其工具栏、绘图栏、分析工具栏、状态列功能列等软件功能和操作环境
根据题目要求确定变量关系并建立反馈回路图和流程图，写出dynamo方程式
根据流程图、反馈回路和变量关系，写出仿真分析表并画出仿真分析图
观察分析软件运用结果，并进行灵敏度分析
实验结果：实验结果如附图所示
注：实验题目一反馈回路如图4-1所示
实验题目一流程图如图4-2所示
实验题目一仿真预测１如图4-3所示
实验题目一仿真预测２如图4-4所示
实验题目一仿真分析图如4-5所示
实验题目二反馈回路如图4-6所示
实验题目二流程图如图4-7所示
实验题目二仿真预测１如图4-8所示
实验题目二仿真预测２如图4-9所示
实验题目二仿真分析图如4-10所示
图4-1
图4-2
图4-3
图4-4
图4-5
图4-6
图4-7
图4-8
图4-9
图4-10
齿轮传动系统的动力学仿真分析
摘要：本文对建立好的整体机械系统的虚拟样机模型进行运动学和动力学的仿真分析，通过仿真分析，可以方便地得出齿轮传动系统在特定负载和特定工况下的转矩，速度，加速度，接触力等，仿真分析后，可以确定各个齿轮之间传递的力和力矩，为零件的有限元分析提供基础。
关键词：传动系统 动力学 仿真 adams 虚拟样机
中图分类号：th132 文献标识码：a 文章编号：1007-9416(2011)12-0207-01
随着计算机图形学技术的迅速发展，系统仿真方法论和计算机仿真软件设计技术在交互性、生动性、直观性等方面取得了较大进展，它是以计算机和仿真系统软件为工具，对现实系统或未来系统进行动态实验仿真研究的理论和方法。
运动学仿真就是对已经添加了拓扑关系的运动系统，定义其驱动方式和驱动参数的数值，分析其系统其他零部件在驱动条件下的运动参数，如速度，加速度，角速度，角加速度等。对仿真结果进行分析的基础上，验证所建立模型的正确性，并得出结论。
本文中所用的动力学仿真软件是adams软件。adams软件使用交互式图形环境和零件库、约束库、力库，创建完全参数化的机械系统几何模型，其求解器采用多刚体系统动力学理论中的拉格郎日方程方法，建立系统动力学方程，对虚拟机械系统进行静力学、运动学和动力学分析，输出位移、速度、加速度和反作用力曲线。adams软件的仿真可用于预测机械系统的性能、运动范围、碰撞检测、峰值载荷以及计算有限元的输入载荷等。虚拟样机就是在adams软件中建的样机模型。
1、运动参数的设置
先在造型软件ug中将齿轮传动系统造型好，如下图所示。在已经设置好运动副的齿轮传动系统的第一级齿轮轴上绕地的旋转副上给传动系统添加一个角速度驱动。然后进行仿真。在进行仿真的过程中，单位时间内仿真步数越多，步长越短，越能真实反映系统的真实结果，但缺点是仿真时间也随之变长，占用的系统空间也就越大。所以应该在兼顾仿真真实性与所需物理资源和仿真时间的基础上，选择一个合适的仿真时间和仿真的步长。
1 车辆动力学主要仿真软件
1960年，美国通用汽车公司研制了动力学软件DYNA，主要解决多自由度无约束的机械系统的动力学问题，进行车辆的“质量－弹簧－阻尼”模型分析。作为第一代计算机辅助设计系统的代表，对于解决具有约束的机械系统的动力学问题，工作量依然巨大，而且没有提供求解静力学和运动学问题的简便形式。
随着多体动力学的诞生和发展，机械系统运动学和动力学软件同时得到了迅速的发展。1973年,美国密西根大学的N.Orlandeo和，研制的ADAMS软件，能够简单分析二维和三维、开环或闭环机构的运动学、动力学问题，侧重于解决复杂系统的动力学问题，并应用GEAR刚性积分算法，采用稀疏矩阵技术提高计算效率。1977年,美国Iowa大学在，研究了广义坐标分类、奇异值分解等算法并编制了DADS软件，能够顺利解决柔性体、反馈元件的空间机构运动学和动力学问题。随后，人们在机械系统动力学、运动学的分析软件中加入了一些功能模块，使其可以包含柔性体、控制器等特殊元件的机械系统。
德国航天局DLR早在20世纪70年代，Willi Kortüm教授领导的团队就开始从事MBS软件的开发，先后使用的MBS软件有Fadyna（1977）、MEDYNA（1984），以及最终享誉业界的SIMPACK（1990）.随着计算机硬件和数值积分技术的迅速发展，以及欧洲航空航天事业需求的增长，DLR决定停止开发基于频域求解技术的MEDYNA软件，并致力于基于时域数值积分技术的发展。1985年由DLR开发的相对坐标系递归算法的SIMPACK软件问世，并很快应用到欧洲航空航天工业，掀起了多体动力学领域的一次算法革命。
同时，DLR首次在SIMPACK软件中将多刚体动力学和有限元分析技术结合起来，开创了多体系统动力学由多刚体向刚柔混合系统的发展。另外，由于SIMPACK算法技术的优势，成功地将控制系统和多体
2 计算技术结合起来，发展了实时仿真技术。
