深井潜水泵技术要求

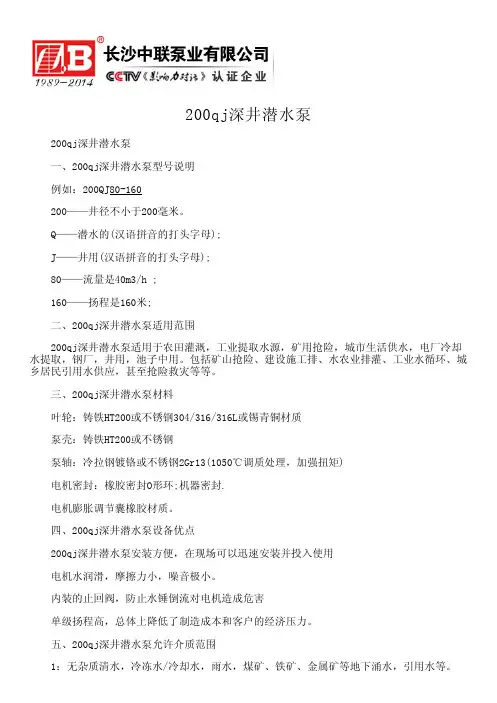

200qj深井潜水泵

200qj深井潜水泵

一、200qj深井潜水泵型号说明

例如：200QJ80-160

200——井径不小于200毫米。

Q——潜水的(汉语拼音的打头字母);

J——井用(汉语拼音的打头字母);

80——流量是40m3/h ;

160——扬程是160米;

二、200qj深井潜水泵适用范围

200qj深井潜水泵适用于农田灌溉，工业提取水源，矿用抢险，城市生活供水，电厂冷却水提取，钢厂，井用，池子中用。包括矿山抢险、建设施工排、水农业排灌、工业水循环、城乡居民引用水供应，甚至抢险救灾等等。

三、200qj深井潜水泵材料

叶轮：铸铁HT200或不锈钢304/316/316L或锡青铜材质

泵壳：铸铁HT200或不锈钢

泵轴：冷拉钢镀铬或不锈钢2Gr13(1050℃调质处理，加强扭矩)

电机密封：橡胶密封O形环;机器密封.

电机膨胀调节囊橡胶材质。

四、200qj深井潜水泵设备优点

200qj深井潜水泵安装方便，在现场可以迅速安装并投入使用

电机水润滑，摩擦力小，噪音极小。

内装的止回阀，防止水锤倒流对电机造成危害

单级扬程高，总体上降低了制造成本和客户的经济压力。

五、200qj深井潜水泵允许介质范围

1：无杂质清水，冷冻水/冷却水，雨水，煤矿、铁矿、金属矿等地下涌水，引用水等。 2：允许工作水温范围+5至+25℃

3：固体杂质含量(质量比)不大于0.01%

4：PH值(酸碱度)6.5-8.5

5：机组必须完全侵没水中工作。

六、200qj深井潜水泵电源

380V/50HZ 660V/50HZ

如果客户需要特殊电压或特殊频率时需要提前告知我们。

七、200qj深井潜水泵技术参数：

出水口法兰内径150mm。固定螺栓数量为：8条，型号为16×50(8.8级)，螺栓中心距离210mm.为方便用户安装使用，出厂时特意配备了与机组出水口尺寸一致的配对法兰一片(外径242mm内径150mm厚度20mm)由用户自己现场焊接接泵短管。

长沙自平衡多级泵厂

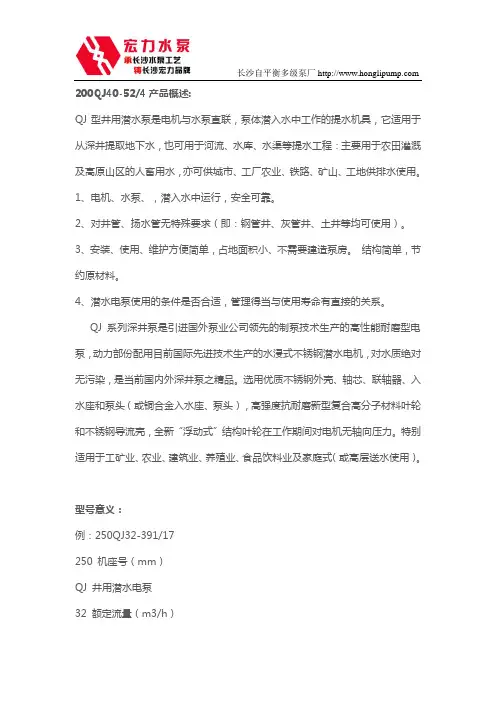

200QJ40-52/4产品概述:

QJ型井用潜水泵是电机与水泵直联，泵体潜入水中工作的提水机具，它适用于从深井提取地下水，也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂农业、铁路、矿山、工地供排水使用。

1、电机、水泵、，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用）。

3、安装、使用、维护方便简单，占地面积小、不需要建造泵房。 结构简单，节约原材料。

4、潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

QJ系列深井泵是引进国外泵业公司领先的制泵技术生产的高性能耐磨型电泵，动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机，对水质绝对无污染，是当前国内外深井泵之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳，全新“浮动式”结构叶轮在工作期间对电机无轴向压力。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式（或高层送水使用）。

型号意义：

例：250QJ32-391/17

250 机座号（mm）

QJ 井用潜水电泵

32 额定流量（m3/h） 长沙自平衡多级泵厂

391 额定扬程（m）

17 水泵级数

潜水污水泵技术规范

1．总述

以下规定了潜水污水泵的设计、制造、工厂试验、安装、竣工试验的技术要求。

1.2 供货范围

每台潜水污水泵成套地配备安全、有效及可靠运行所需的附件、紧固件、保护器、就地控制箱和接线箱以及所需电缆。

• 装配完整的潜水排污泵（包括泵壳、叶轮、电机、机械密封、泵轴

等）

• 自动耦合装置带底座和弯管；（小型潜污泵可采用便携式安装）

• 整套提升装置（导轨系统、支架和不锈钢提升链等）；

• 每台泵需提供潜水电缆

• 电气保护元件，包括短路、漏电、过载、缺相保护等；

• 水泵保护元件（包括温度保护，湿度保护，机械密封泄漏保护），以

及水泵保护控制器等；

• 就地控制柜和接线盒等；

• 所有连接附件、预埋件地脚螺栓等；

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。

1.3 资料提交

－总体布置图画出潜水污水泵平面及剖面图，并表明所有的外型安装尺寸和安装、运行及维修所需的空间。

一提供潜水污水泵的特性曲线（流量、扬程、效率、功率、等）、工况曲线

以及性能参数。 2

2.水泵设计、性能和现场条件

(1) 水泵系统设计要求

a. 所提供的每台泵必须是立式、单级和易拆卸的无阻塞型潜污泵，并与潜水电机相连，泵必须能够输送原生的和未经过过滤的污水。

b. 所提供的每台泵应满足在全淹没或部分淹没的条件下连续运行，同时也能满足间歇运行和长期停机后恢复正常启动运行。

c. 电机能连续和间歇运行，能够每小时启动20次，并不对泵带来任何有害影响。

d. 泵装置在泵的设计负荷范围内，必须无振动和无气蚀地平稳运行。泵的所有旋转部件(包括电机)应在制造时进行动、静平衡实验。泵运转噪音应低于80dB(A).

e. 泵和电机均为同一设备制造商设计和制造。

f. 自动耦合式安装的泵，每台泵配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵能在不少于2根的平行导轨引导下从泵坑顶部到自耦底座自由滑动，水泵能自动稳固地与底座耦合。

潜水泵执行标准

一、概述

潜水泵作为一种常用的水泵设备，被广泛应用于农业灌溉、城市排水、工业循环等领域。为了确保潜水泵的质量和性能，制定了一系列的潜水泵执行标准。本文将对潜水泵执行标准进行详细介绍。

二、潜水泵材料要求

1. 泵壳和叶轮

潜水泵壳和叶轮应采用耐腐蚀、高强度的材料，常见的有不锈钢、铸铁等。泵壳和叶轮的材料应符合国家标准，并具备良好的机械性能和耐久性。

2. 密封件

潜水泵的密封件应具备良好的密封性能和耐腐蚀性，以保证水泵在潜水状态下不会发生泄漏。常见的密封件材料有橡胶、聚四氟乙烯等，其材料选择应符合相关标准要求。

3. 轴承

潜水泵的轴承应采用耐腐蚀、高强度的材料，并具备良好的自润滑性能。轴承的材料和性能应符合国家标准，以保证潜水泵在使用过程中的可靠性和寿命。

三、潜水泵性能要求 1. 流量和扬程

潜水泵的流量和扬程是衡量其性能的重要指标。潜水泵应能够在额定工况下，稳定地输出所需的流量和扬程，以满足实际使用需求。潜水泵的流量和扬程应符合国家标准，并有明确的测试方法和要求。

2. 效率和功率因数

潜水泵的效率和功率因数是评价其能源利用率和电能消耗情况的指标。潜水泵应具备较高的效率和良好的功率因数，以减少能源浪费和对电力系统的影响。潜水泵的效率和功率因数要求应符合国家标准。

3. 噪音和振动

潜水泵在运行过程中产生的噪音和振动对周围环境和设备的影响应控制在合理范围内。潜水泵应设置有效的减振措施，并满足国家标准对噪音和振动的限制要求。

四、潜水泵安全要求

1. 绝缘性能

潜水泵及其电动机应具备良好的绝缘性能，以确保在潜水状态下不会发生漏电和电击事故。绝缘材料和绝缘等级应符合国家标准，并经过相关测试和鉴定，以保证潜水泵的安全性。

2. 防护等级 潜水泵的外壳和相关部件应具备良好的防护等级，以保护内部结构不受外界灰尘、水分等物质的侵入。防护等级应根据实际使用环境的要求确定，并符合国家标准的规定。
