潜水排污泵的技术要求

潜水污水泵技术规范

1．总述

以下规定了潜水污水泵的设计、制造、工厂试验、安装、竣工试验的技术要求。

1.2 供货范围

每台潜水污水泵成套地配备安全、有效及可靠运行所需的附件、紧固件、保护器、就地控制箱和接线箱以及所需电缆。

• 装配完整的潜水排污泵（包括泵壳、叶轮、电机、机械密封、泵轴

等）

• 自动耦合装置带底座和弯管；（小型潜污泵可采用便携式安装）

• 整套提升装置（导轨系统、支架和不锈钢提升链等）；

• 每台泵需提供潜水电缆

• 电气保护元件，包括短路、漏电、过载、缺相保护等；

• 水泵保护元件（包括温度保护，湿度保护，机械密封泄漏保护），以

及水泵保护控制器等；

• 就地控制柜和接线盒等；

• 所有连接附件、预埋件地脚螺栓等；

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。

1.3 资料提交

－总体布置图画出潜水污水泵平面及剖面图，并表明所有的外型安装尺寸和安装、运行及维修所需的空间。

一提供潜水污水泵的特性曲线（流量、扬程、效率、功率、等）、工况曲线

以及性能参数。 2

2.水泵设计、性能和现场条件

(1) 水泵系统设计要求

a. 所提供的每台泵必须是立式、单级和易拆卸的无阻塞型潜污泵，并与潜水电机相连，泵必须能够输送原生的和未经过过滤的污水。

b. 所提供的每台泵应满足在全淹没或部分淹没的条件下连续运行，同时也能满足间歇运行和长期停机后恢复正常启动运行。

c. 电机能连续和间歇运行，能够每小时启动20次，并不对泵带来任何有害影响。

d. 泵装置在泵的设计负荷范围内，必须无振动和无气蚀地平稳运行。泵的所有旋转部件(包括电机)应在制造时进行动、静平衡实验。泵运转噪音应低于80dB(A).

e. 泵和电机均为同一设备制造商设计和制造。

f. 自动耦合式安装的泵，每台泵配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵能在不少于2根的平行导轨引导下从泵坑顶部到自耦底座自由滑动，水泵能自动稳固地与底座耦合。

潜水排污泵执行标准

潜水排污泵是一种用于排放废水、污水的设备，广泛应用于城市污水处理、工业废水处理、农村污水处理等领域。为了确保潜水排污泵的安全、高效运行，制定和执行相应的标准显得尤为重要。

首先，潜水排污泵应符合国家相关标准，包括但不限于《潜水电泵通用技术条件》（GB/T 28184-2011）、《潜水排污泵》（GB/T 32161-2015）等标准。这些标准规定了潜水排污泵的技术要求、性能指标、安全要求等内容，对于生产、销售、使用过程中的各个环节都有明确的规定，有利于保障潜水排污泵的质量和安全性。

其次，潜水排污泵在使用过程中，应严格按照产品说明书和操作手册执行。操作人员必须经过专业培训，了解潜水排污泵的结构、性能、使用方法等，严格按照操作规程进行操作。在日常维护保养中，也要按照产品说明书的要求进行，定期进行清洗、检查、润滑等工作，确保潜水排污泵的正常运行。

另外，对于潜水排污泵的安装、调试、维修等工作，也应制定相应的执行标准。在安装过程中，要严格按照相关规范进行，确保潜水排污泵的安全、稳定安装在指定位置。在调试和维修过程中，也要按照标准操作，避免因操作不当导致的故障和事故。

最后，潜水排污泵的使用单位应建立健全的管理制度，明确各项工作的责任人和执行标准。定期进行设备检查、维护、保养工作，及时发现和解决问题，确保潜水排污泵的正常运行。对于违反执行标准的行为，要及时进行整改和处理，以避免因操作不当而导致的设备故障和安全事故。

总之，潜水排污泵的执行标准对于保障设备的安全、稳定运行至关重要。只有严格执行相关标准和规范，才能有效防范潜水排污泵在使用过程中出现的各种问题，确保设备的正常运行，为污水处理工作提供可靠的支持。

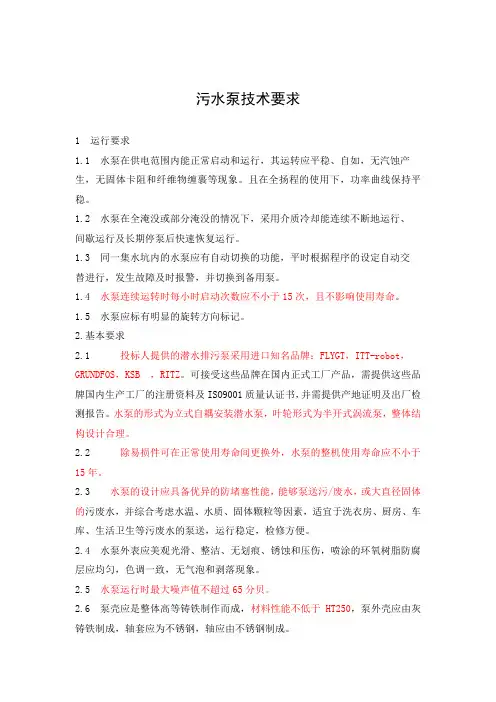

污水泵技术要求

1 运行要求

1.1 水泵在供电范围内能正常启动和运行，其运转应平稳、自如，无汽蚀产

生，无固体卡阻和纤维物缠裹等现象。且在全扬程的使用下，功率曲线保持平稳。

1.2 水泵在全淹没或部分淹没的情况下，采用介质冷却能连续不断地运行、

间歇运行及长期停泵后快速恢复运行。

1.3 同一集水坑内的水泵应有自动切换的功能，平时根据程序的设定自动交

替进行，发生故障及时报警，并切换到备用泵。

1.4 水泵连续运转时每小时启动次数应不小于15次，且不影响使用寿命。

1.5 水泵应标有明显的旋转方向标记。

2.基本要求

2.1 投标人提供的潜水排污泵采用进口知名品牌：FLYGT，ITT-robot，

GRUNDFOS，KSB ，RITZ。可接受这些品牌在国内正式工厂产品，需提供这些品牌国内生产工厂的注册资料及ISO9001质量认证书，并需提供产地证明及出厂检测报告。水泵的形式为立式自耦安装潜水泵，叶轮形式为半开式涡流泵，整体结构设计合理。

2.2 除易损件可在正常使用寿命间更换外，水泵的整机使用寿命应不小于15年。

2.3 水泵的设计应具备优异的防堵塞性能，能够泵送污/废水，或大直径固体的污废水，并综合考虑水温、水质、固体颗粒等因素，适宜于洗衣房、厨房、车库、生活卫生等污废水的泵送，运行稳定，检修方便。

2.4 水泵外表应美观光滑、整洁、无划痕、锈蚀和压伤，喷涂的环氧树脂防腐层应均匀，色调一致，无气泡和剥落现象。

2.5 水泵运行时最大噪声值不超过65分贝。

2.6 泵壳应是整体高等铸铁制作而成，材料性能不低于HT250，泵外壳应由灰铸铁制成，轴套应为不锈钢，轴应由不锈钢制成。 2.7 叶轮的材质应具备长期运行且具优良的耐磨、耐腐蚀性能，材质选用球墨铸铁，并且应可靠地固定在轴上，以防止旋转时产生轴向或径向移动。

2.8 轴承应选用具有油脂润滑的滚动轴承，应能有效地承受所有的轴向力和径向力，且为国际名牌优质产品：SKF，NTN，NSK。

潜水排污泵结构特点及安装与使用说明

潜水排污泵叶轮设计特点：

为保证污物的顺利通过，必须加大叶轮过流面宽度，对于大泵，可采用双叶片、三叶片式；对于小泵，则采用单(双)流道形式，它类似于一截面大小相同的弯管，又非常好的过流特性。避免了水流在低速情况下可能造成的堵塞、缠绕。这种独特设计的叶轮流道，配合合理的蜗室，使污水中的纸、纺织物、垃圾袋及其它物料能自由通过。叶轮经过动、静平衡，使泵在空载试运转和带负荷过程中均不产生振动。

潜水排污泵安装与使用：

鄂泉泵业的潜水排污泵，机泵同轴，结构紧凑，效率高，安装维护方便，运行经济，适应性强，其安装方式有移动式安装和固定式安装，固定式安装又分为自动耦合安装与固定干式安装，移动式安装又叫自由式安装。

自动耦合安装

自动耦合安装装置可以将电泵快而简便的沿着滑移导轨放入污水介质中，泵和底座自动耦合密封。安装及维修提升非常方便。

在这种安种形式中，泵与耦合装置相连，耦合底座固定于泵坑低部(在建造污水坑时，与预埋好地脚螺栓，使用时将耦合底座固定即可)泵可以在导轨中上下自动移动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升泵时与耦合底座自动脱离。

这种方式可根据用户要求配备液压开关，中间端子箱及全自动保护控制柜。在选型时，应注明泵的型号、安装方式、池深、泵控制保护方式，以便提供最优的系统。如用户特别需要，我厂可提供特种材料的泵。

固定干式安装

装置于泵坑另一侧，与进水管一起固定在底座上。由于采用水套式冷却系统，可确保水泵在满载条件下运行。优点：水流对积水坑的连续冲击不损坏水泵且可承受意外的泛滥。适合于市政建设，立交桥地下泵站污水的排放。

移动式安装方式

电泵以支架支撑，接上出水软管即可。适合于河道治理、工业污水排放、市政建设污泥的抽送等场合。
