34《有线电视技术》 2015年第11期 总第311期技术前沿●歌华有线专栏●数字电视●广电网络●广达新网专栏●东方有线专栏●

1 WoC介绍WoC（Wi-Fi over COAX）无线网络基于现有的有线电视系统，将802.11b/g/n无线网络的天线延伸至房间，实现房间内的无线信号覆盖。将无线AP输出的无线信号和CATV信号混合后输入现有的有线电视网络中，通过同轴电缆传输至房间内，最后通过WoC用户面板将两种信号分开，同时为用户提供无线覆盖和有线电视服务。由于两者的工作频率不同，WoC工作在2.4GHz，有线电视占用860MHz以下的频率，因此信号互不干扰。通过WoC无线网络的建设，将实现在一个用户面板上为用户同时提供面向电视、机顶盒、电脑、手机等终端的广播交互和数据以及视频语音通信等的三网融合业务的能力，打造全新的业务形态。2 WoC无线覆盖方案

2.1 试点小区介绍小区为塔式独栋结构，具有A、B两个单元，每单元25层，一层为停车场，二层及以上为住户。其中，A单元每层9户，以两居室和小户型为主；B单元每层4户，以两居室为主。小区户型都较小，主要集中在70~90m2之间，以两居室为主，最小的户型只有约30m2。总体而言，信号死角少，室内距离短，非常适合进行室内Wi-Fi无线覆盖。该小区较新，居住人口年龄段也较年轻，对Wi-Fi无线宽带的需求也较高。小区建筑设计非常便于采用Wi-Fi over Coax方式进行覆盖。每层都具有一个设备间，有线电视网络和电源都已经部署到位，距离最远的一户线路长度也小于25m，上下楼层的走线都预留有较宽通道，非常便于施工。小区原有有线同轴电缆分配网的结构如下：（1）A单元：每层用户分配网主干输出接一分三功率分配器分为三路，每路再接一分三功率分配器至用户家中。（2）B单元：主干输出接一分二功率分配器分为两路，每路对应一层，然后每层使用一分四分配器接入用户家中。2.2 网络改造方案小区为DOCSIS接入方式，通过Cable Modem实现用户侧的上网功能。A单元改造方案说明：每层主干输出节点处分出两路，一路输出CATV信号，一路接Cable Modem，Cable Modem后接无线AP，无线AP输出的无线信号与CATV信号经倒装二分配混合后输出至用户同轴分配网，如图1所示。B单元改造方案与A单元类似，每两层共用一个Cable Modem和无线AP，如图2所示。注：原有用户分配网中的分配器WoC网络技术及在小区的应用

王会彦 冯金鑫 卫虎强 河南有线电视网络集团有限公司摘要：WoC技术是通过2.4G无线信号在现有有线电视同轴线缆上传输，其解决了最后50m宽带接入并实现用户房间内的Wi-Fi信号覆盖。通过Wi-Fi网络覆盖小区住户，可实现用户机顶盒无线数据回传及互联网无线宽带接入，在一个用户面板上同时为家庭用户提供面向机顶盒、电脑和手机的三网融合和三屏互动能力。关键词：WoC 小区 无线接入

图1 A单元改造后结构示意图

图2 B单元改造后结构示意图

35● 广电网络节目制播●实践应用●行业动态●河北广电网络专栏●运维管理●需全部更换为全频段分配器。2.3 业务模式（1）本地转发：SSID1，通过DHCP Option60字段区分机顶盒和其他终端，只允许机顶盒通过此SSID获取IP地址，为机顶盒提供双向认证和各种增值应用的IP通道，所有数据流量经AP的上行链路透传至集团内网。（2）群组转发：SSID2，手机、Pad、PC通过SSID2获取IP地址，由AP和AC间隧道封装用户数据，向用户强制推送Portal认证页面以实现用户认证。2.4 容量设计（1）A单元：25层，每层4户（一层车库），两层共用一个AP，共计12个。（2）B单元：25层，每层9户（一层车库），每层一个AP，共计24个。每个AP带8~9户，限制每户并发3个终端，每个终端6M带宽。3 覆盖估算

3.1 预制条件空间传输损耗：f=32.45+20lg（频率MHz）＋20lg（距离km） （1）3.2 覆盖估算（A单元）最远一户距离AP天线出口位置约25m，将AP输出功率调至最大（27dBm），根据图1和表1得出入户无线信号强度为-6.5dBm。加上空间传输损耗（公式（1））可计算出在不穿墙的情况下，距离入户天线面板不同位置处的无线信号电平，如图3所示。结论分析：A单元入户接收天线处的发射功率大概为-6.5dBm。空衰5m，无线信号强度为-60dBm左右；空衰10m，无线信号强度为-67dBm。由此可知，无线信号入户后，在不穿墙的情况下，可保证无线终端的正常联网。无线信号穿墙后，信号强度会大幅度下降，不再适用。3.3 覆盖估算（B单元）最远一户距离AP天线出口位置约20m，将AP输出功率调至最大（27dBm），根据图1和表1得出入户无线信号强度为-4dBm。加上空间传输损耗（公式（1））可计算出在不穿墙的情况下，距离入户天线面板不同位置处的无线信号电平，如图4所示。结论分析：B单元入户接收天线处的发射功率大概为-4dBm。空衰5m，无线信号强度为-58dBm左右；空衰10m，无线信号强度为-64dBm。由此可知，无线信号入户后，在不穿墙的情况下，可保证无线终端的正常联网。无线信号穿墙后，信号强度会大幅度下降，不再适用。注：考虑到施工及用户家中实际装修情况、入户Cable线长度，实际损耗会上下波动。4 验证性测试 测试在B单元10层进行，选择了10层最远一户进行入户型号强度检测。需要特别说明的是，此次测试比本方案设计减少了一级一分四功率分配器。测试结果如图5所示。5 结论WoC借助有线CATV网络覆盖广、入户率高的特点，可弥补其他宽带接入方式的不足。用户开通无需重新布线，对用户室内原有线路不做改动，仅需在楼道弱电井内部署AP，更换线路上的分支分配器，在用户家中部署WoC电视面板，施工维护便捷。通过WoC实现室内无线信号无缝覆盖，构建一个便捷、安全和稳定的无线网络平台，可方便机顶盒、电脑、平板电脑、IAD、手机等多种终端接入，以及多屏融合业务的需求。参考文献[1]叶向飞.WoC和EoC技术的对比与应用[J]. 有线电视技术,2012(11):402-404.[2]王玉芳.利用WoC系统进行WLAN覆盖的应用研究[J].电信工程技术与标准化,2011(4):79-82.[3]刘乃安,李晓辉.无线局域网(WLAN):原理、技术与应用[M].西安电子科技大学出版社,2004.CATV表1 Wi-Fi信号实测衰减值器件一分二功分器一分三功分器一分四功分器有线同轴电缆实测衰减值约 5dBm约 7dBm约9dBm0.5dBm/米图3 A单元距离入户天线面板不同位置处的无线信号强度

图4 B单元距离入户天线面板不同位置处的无线信号强度

图5 验证性测试结果图

合集下载

WOC系统在WLAN网络建设中的应用研究

WOC系统在WLAN网络建设中的应用研究

ｌ　嫩　鬻　Ｘ一　Ｍ　ｆｅｅｈｎ０　０　）｝８ｅｌ』黟黪　》　数据通信２０１３．６　

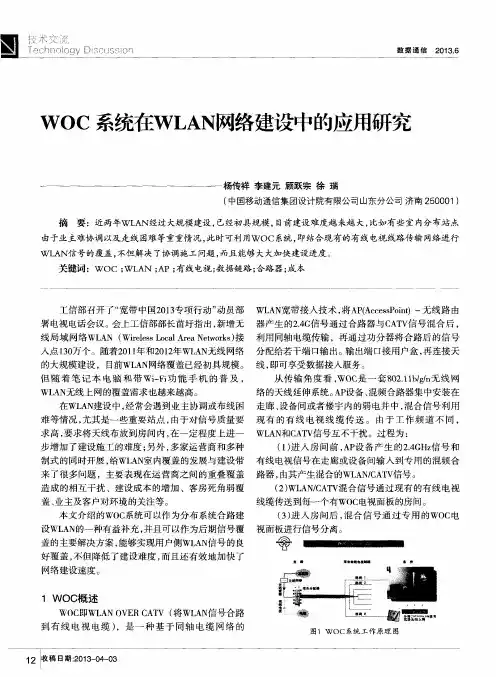

ＷＯＣ系统在ＷＬＡＮ网络建设中的应用研究　

杨传祥李建元顾跃宗徐瑞　（中国移动通信集团设计院有限公司山东分公司济南２５０００１）　摘要：近两年ＷＬＡＮ￣过大规模建设，已经初具规模，目前建设难度越来越大，比如有些室内分布站点　由于业主难协调以及走线困难等重重情况，此时可利　ＷＯＣ系统，即结合现有的有线电视线路传输网络进行　ＷＬＡＮ信号的覆盖，不但解决了协调施工问题，而且能够大大加快建设进度。　关键词：ＷＯＣ；ＷＬＡＮ；ＡＰ；有线电视；数据链路；合路器；成本　

工信部召开了“宽带中国２０１３专项行动”动员部　署电视电话会议。会上工信部部长苗圩指出，新增无　线局域网络ＷＬＡＮ（Ｗｉｒｅｌｅｓｓ　Ｌｏｃａｌ　Ａｒｅａ　Ｎｅｔｗｏｒｋｓ）接　入点１３０万个。随着２０１１年和２０１２年ＷＬＡＮ无线网络　的大规模建设，目前ＷＬＡＮ网络覆盖已经初具规模。　但随着笔记本电脑和带Ｗｉ—Ｆｉ功能手机的普及，　ＷＬＡＮ无线上网的覆盖需求也越来越高。　在ＷＬＡＮ建设中，经常会遇到业主协调或布线困　难等情况，尤其是一些重要站点，由于对信号质量要　求高，要求将天线布放到房间内，在一定程度上进一　步增加了建设施工的难度；另外，多家运营商和多种　制式的同时开展，给ＷＬＡＮ室内覆盖的发展与建设带　来了很多问题，主要表现在运营商之间的重叠覆盖　造成的相互干扰、建设成本的增加、客房死角弱覆　盖、业主及客户对环境的关注等。　本文介绍的ＷＯＣ系统可以作为分布系统合路建　设ＷＬＡＮ的一种有益补充，并且可以作为后期信号覆　盖的主要解决方案，能够实现用户侧ｗＬＡＮ信号的良　好覆盖，不但降低了建设难度，而且还有效地加快了　网络建设速度。　１　ＷＯＣ概述　ｗＯｃ即ｗＬＡＮ　ＯＶＥＲ　ＣＡＴＶ（将ＷＬＡＮ信号合路　到有线电视电缆），是一种基于同轴电缆网络的　ＷＬＡＮ宽带接人技术，将ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）一无线路由　器产生的２．４Ｇ信号通过合路器与ＣＡＴＶ信号混合后，　利用同轴电缆传输，再通过功分器将合路后的信号　分配给若干端口输出。输出端口接用户盒，再连接天　线，即可享受数据接人服务。　从传输角度看，ＷＯＣ是一套８０２．１ｌｂ／ｇ／ｎ无线网　络的天线延伸系统。ＡＰ没备、混频合路器集中安装在　走廊、设备间或者楼宇内的弱电井中，混合信号利用　现有的有线电视线缆传送。由于工作频道不同，　ＷＬＡＮ和ＣＡＴＶ信号互不干扰。过程为：　（１）进入房间前，ＡＰ设备产生的２．４ＧＨｚ信号和　有线电视信号在走廊或设备间输入到专用的混频合　路器，由其产生混合的ＷＬＡＮ／ＣＡＴＶ信号。　（２）ＷＬＡＮ／ＣＡＴＶ混合信号通过现有的有线电视　线缆传送到每一个有ＷＯＣ电视面板的房间。　（３）进入房问后，混合信号通过专用的ＷＯＣ电　视面板进行信号分离。　

woc有线电视无线网络

woc有线电视无线网络

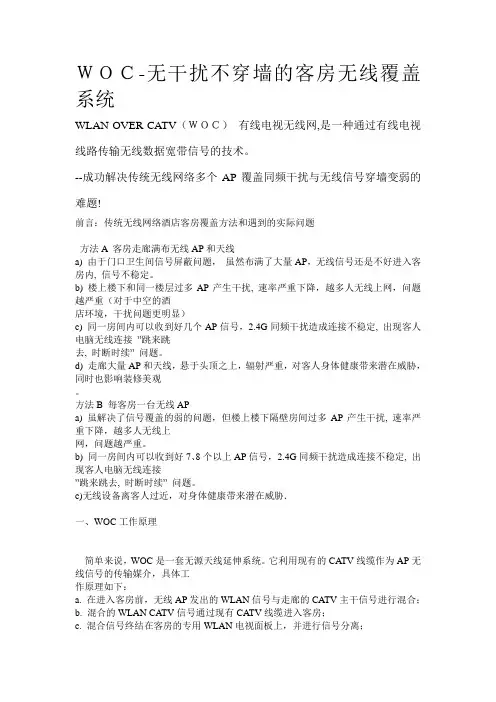

ＷＯＣ-无干扰不穿墙的客房无线覆盖系统

WLAN OVER CATV（ＷＯＣ） 有线电视无线网,是一种通过有线电视线路传输无线数据宽带信号的技术。

--成功解决传统无线网络多个AP覆盖同频干扰与无线信号穿墙变弱的难题!

前言：传统无线网络酒店客房覆盖方法和遇到的实际问题

方法A 客房走廊满布无线AP和天线

a) 由于门口卫生间信号屏蔽问题， 虽然布满了大量AP，无线信号还是不好进入客房内, 信号不稳定。

b) 楼上楼下和同一楼层过多AP产生干扰, 速率严重下降，越多人无线上网，问题越严重（对于中空的酒

店环境，干扰问题更明显）

c) 同一房间内可以收到好几个AP信号，2.4G同频干扰造成连接不稳定, 出现客人电脑无线连接 ”跳来跳

去, 时断时续” 问题。

d) 走廊大量AP和天线，悬于头顶之上，辐射严重，对客人身体健康带来潜在威胁，同时也影响装修美观

。

方法B 每客房一台无线AP

a) 虽解决了信号覆盖的弱的问题，但楼上楼下隔壁房间过多AP产生干扰, 速率严重下降，越多人无线上

网，问题越严重。

b) 同一房间内可以收到好7、8个以上AP信号， 2.4G同频干扰造成连接不稳定, 出现客人电脑无线连接

”跳来跳去, 时断时续” 问题。

c)无线设备离客人过近，对身体健康带来潜在威胁．

一、WOC工作原理

简单来说，WOC是一套无源天线延伸系统。它利用现有的CATV线缆作为AP无线信号的传输媒介，具体工

作原理如下：

a. 在进入客房前，无线AP发出的WLAN信号与走廊的CATV主干信号进行混合；

b. 混合的WLAN CATV信号通过现有CATV线缆进入客房；

c. 混合信号终结在客房的专用WLAN电视面板上，并进行信号分离； d. WLAN信号从面板上的小天线发送，CATV信号连接到电视机上，客人可以在房间内无线上网，并可以同

时在电视机收看节目；

二、楼层安装示意图

WOC

WOC

WOC

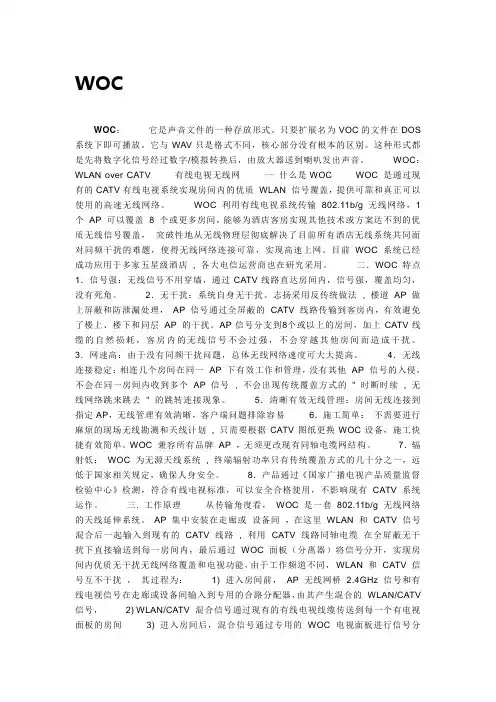

WOC： 它是声音文件的一种存放形式。只要扩展名为VOC的文件在DOS系统下即可播放。它与WAV只是格式不同，核心部分没有根本的区别。这种形式都是先将数字化信号经过数字/模拟转换后，由放大器送到喇叭发出声音。 WOC：WLAN over CATV 有线电视无线网 一 什么是WOC WOC 是通过现有的CATV有线电视系统实现房间内的优质 WLAN 信号覆盖，提供可靠和真正可以使用的高速无线网络。 WOC 利用有线电视系统传输 802.11b/g 无线网络，1
