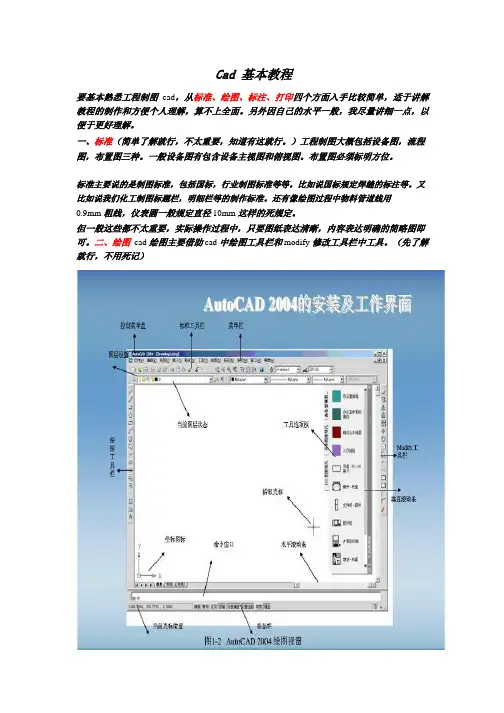

Cad 基本教程

要基本熟悉工程制图 cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。另外因自己的水平一般，我尽量讲细一点，以便于更好理解。 一、标准（简单了解就行，不太重要，知道有这就行。）工程制图大概包括设备图，流程图，布置图三种。一般设备图有包含设备主视图和俯视图。布置图必须标明方位。

标准主要说的是制图标准，包括国标，行业制图标准等等。比如说国标规定焊缝的标注等。又比如说我们化工制图标题栏，明细栏等的制作标准。还有像绘图过程中物料管道线用 0.9mm 粗线，仪表圆一般规定直径 10mm 这样的死规定。 但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。二、绘图 cad 绘图主要借助 cad 中绘图工具栏和 modify 修改工具栏中工具。（先了解就行，不用死记）

绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。

一般常用的状态有正交，极轴，对象捕捉。其他不常用就不一一介绍了。

正交：用于直线的绘制，复制移动的垂直或水平方向的移动。再不需要时可取消。极轴：有助交点终止处的绘图。也可用于直线的绘制。 对象捕捉：主要是对交点处或中心点的捕捉显示。

完成各种绘图用具的教学，会是一种比较枯燥的工作。要一一讲解起来既费时又费力，感觉完全没有必要。所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。介绍这之前首先先说下一些常识： 1、关于鼠标的应用

Cad 中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。3、

左单击选择操作选项，并接后续操作的进行。

2、选项里的部分操作 和 word 类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。 在“工具”栏里最下面打开“选项”

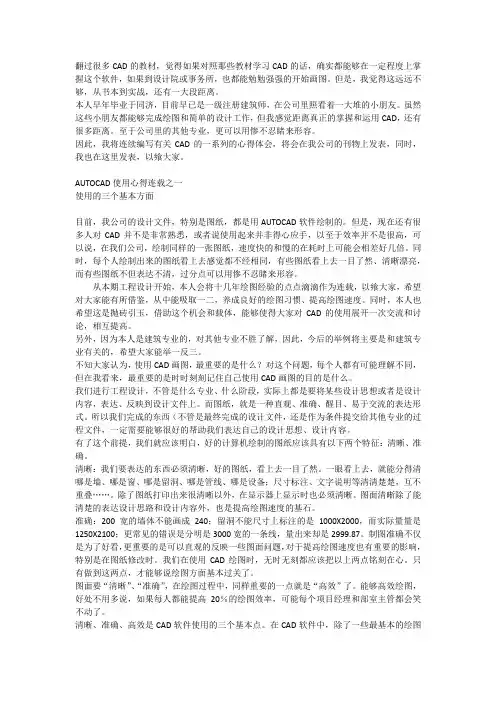

翻过很多CAD的教材，觉得如果对照那些教材学习CAD的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。但是，我觉得这远远不够，从书本到实战，还有一大段距离。

本人早年毕业于同济，目前早已是一级注册建筑师，在公司里照看着一大堆的小朋友。虽然这些小朋友都能够完成绘图和简单的设计工作，但我感觉距离真正的掌握和运用CAD，还有很多距离。至于公司里的其他专业，更可以用惨不忍睹来形容。

因此，我将连续编写有关CAD的一系列的心得体会，将会在我公司的刊物上发表，同时，我也在这里发表，以飨大家。

AUTOCAD使用心得连载之一

使用的三个基本方面

目前，我公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，在我们公司，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。

从本期工程设计开始，本人会将十几年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。

另外，因为本人是建筑专业的，对其他专业不胜了解，因此，今后的举例将主要是和建筑专业有关的，希望大家能举一反三。

不知大家认为，使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

编制：朱照川

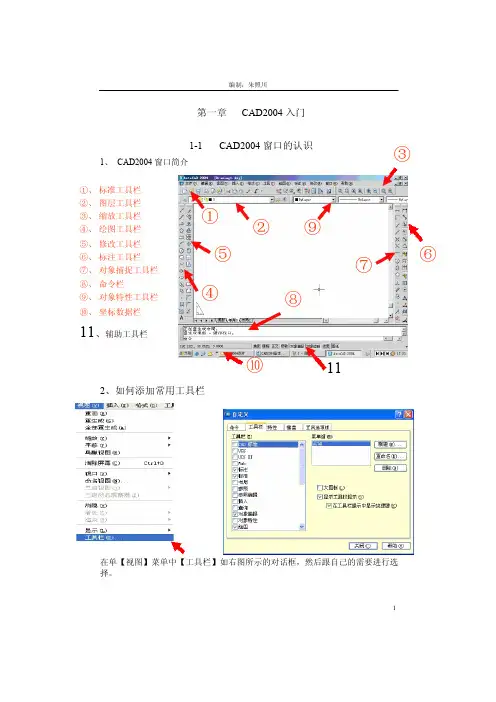

第一章CAD2004 入门

1、 CAD2004 窗口简介1-1CAD2004 窗口的认识③

①、 标准工具栏②、 图层工具栏③、 缩放工具栏④、 绘图工具栏①②⑨

⑤、 修改工具栏⑥、 标注工具栏⑦、 对象捕捉工具栏⑧、 命令栏⑨、 对象特性工具栏⑤

④⑧⑦⑥

⑩、 坐标数据栏11、辅助工具栏

⑩11

2、如何添加常用工具栏

在单【视图】菜单中【工具栏】如右图所示的对话框，然后跟自己的需要进行选择。

1回车）车体部

1-2CAD 平面基本操作培训教材

CAD2004 入门实例

这一节我们将通过一个入门实例来说明 CAD2004 的工作过程

步骤如下：

1、画直线

单击绘图工具栏【直线】

Line 指定第一点：取点 1198指定下一点或[放弃（U）]：@0,-10（即取点 1）

指定下一点或[放弃（U）]：@-10,0（即取点 2）

指定下一点或[放弃（U）]：@0,-10（即取点 3）3

4276

5指定下一点或[放弃（U）]：@40,0（即取点 4）

指定下一点或[放弃（U）]：@0,10（即取点 5）

指定下一点或[放弃（U）]：@-10,0（即取点 6）

指定下一点或[放弃（U）]：@0,10（即取点 7）

再按回车键（enter）

2、画弧

单击绘图工具栏【圆弧】ACR 指定圆弧的起点或[圆心（C）]：（点取 8）

指定圆弧的第二点或[圆心（C）或端点（E）]：（输入 E回车）指定圆弧的端点：（点取 9）

指定圆弧的圆心或[角度（A）或方向（D）或半径（R）：（输入 A

指定包含角：（输入 180回车）3、画圆

单击绘图工具栏【圆】

CIRCLE 指定的圆心或[三点（3P）/二点（2P）/相切、相切、半径(T)]：（取点 9）

指定圆的半径或[直径（D）]：（输入 5

完成画圆命令，图形画好。

2回车）编制：朱照川

第二章

2-1基本图形的绘制与显示

基本绘图命令

1、LINE（直线）命令

1．1 该命令功能：绘制一条直线或连续折线。

1．2 操作方法

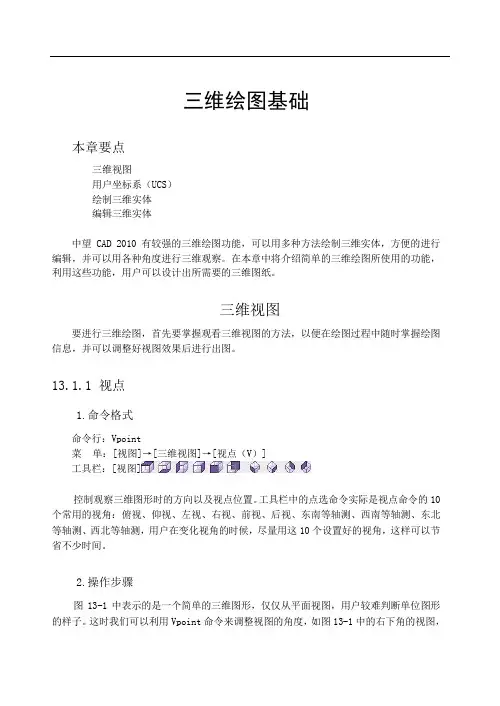

三维绘图基础

本章要点

三维视图

用户坐标系（UCS）

绘制三维实体

编辑三维实体

中望CAD 2010有较强的三维绘图功能，可以用多种方法绘制三维实体，方便的进行编辑，并可以用各种角度进行三维观察。在本章中将介绍简单的三维绘图所使用的功能，利用这些功能，用户可以设计出所需要的三维图纸。

三维视图

要进行三维绘图，首先要掌握观看三维视图的方法，以便在绘图过程中随时掌握绘图信息，并可以调整好视图效果后进行出图。

13.1.1 视点

1.命令格式

命令行：Vpoint

菜 单：[视图]→[三维视图]→[视点（V）]

工具栏：[视图]

控制观察三维图形时的方向以及视点位置。工具栏中的点选命令实际是视点命令的10个常用的视角：俯视、仰视、左视、右视、前视、后视、东南等轴测、西南等轴测、东北等轴测、西北等轴测，用户在变化视角的时候，尽量用这10个设置好的视角，这样可以节省不少时间。

2.操作步骤

图13-1中表示的是一个简单的三维图形，仅仅从平面视图，用户较难判断单位图形的样子。这时我们可以利用Vpoint命令来调整视图的角度，如图13-1中的右下角的视图， 从而能够直观的感受到图形的形状。

图13-1 用Vpoint命令观看三维图形

命令: Vpoint 执行Vpoint命令

透视(PE)/平面(PL)/旋转(R)/ <0,0,1>: 设置视点，回车结束命令

以上各选项含义和功能说明如下：

视点：以一个三维点来定义观察视图的方向的矢量。方向为从指定的点指向原点

(0,0,0)。

透视(PE)：打开或关闭“透视”模式。

平面(P)：以当前平面为观察方向，查看三维图形。

旋转(R)：指定观察方向与 XY 平面中 X 轴的夹角以及与 XY 平面的夹角两个角度，确定新的观察方向。

3.注意

此命令不能在“布局”选项卡中使用。
