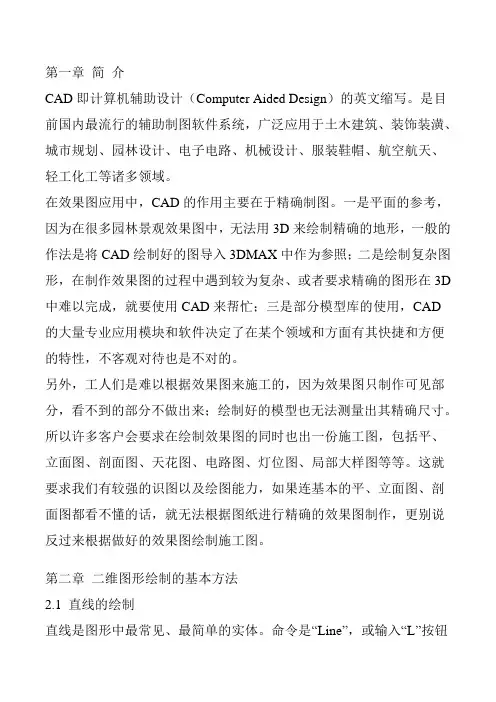

第一章 简 介

CAD即计算机辅助设计（Computer Aided Design）的英文缩写。是目前国内最流行的辅助制图软件系统，广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。

在效果图应用中，CAD的作用主要在于精确制图。一是平面的参考，因为在很多园林景观效果图中，无法用3D来绘制精确的地形，一般的作法是将CAD绘制好的图导入3DMAX中作为参照；二是绘制复杂图形，在制作效果图的过程中遇到较为复杂、或者要求精确的图形在3D中难以完成，就要使用CAD来帮忙；三是部分模型库的使用，CAD的大量专业应用模块和软件决定了在某个领域和方面有其快捷和方便的特性，不客观对待也是不对的。

另外，工人们是难以根据效果图来施工的，因为效果图只制作可见部分，看不到的部分不做出来；绘制好的模型也无法测量出其精确尺寸。所以许多客户会要求在绘制效果图的同时也出一份施工图，包括平、立面图、剖面图、天花图、电路图、灯位图、局部大样图等等。这就要求我们有较强的识图以及绘图能力，如果连基本的平、立面图、剖面图都看不懂的话，就无法根据图纸进行精确的效果图制作，更别说反过来根据做好的效果图绘制施工图。

第二章 二维图形绘制的基本方法

2.1 直线的绘制

直线是图形中最常见、最简单的实体。命令是“Line”，或输入“L”按钮是 ，菜单位置是[绘图] > [直线]。

★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。在学习CAD中也要将命令的英文和快捷键记下来。

★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter键，等于右键结束。

★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。一般不像3D需要多个命令交叉使用。

执行命令后，CAD的提示及操作如下： （看提示）

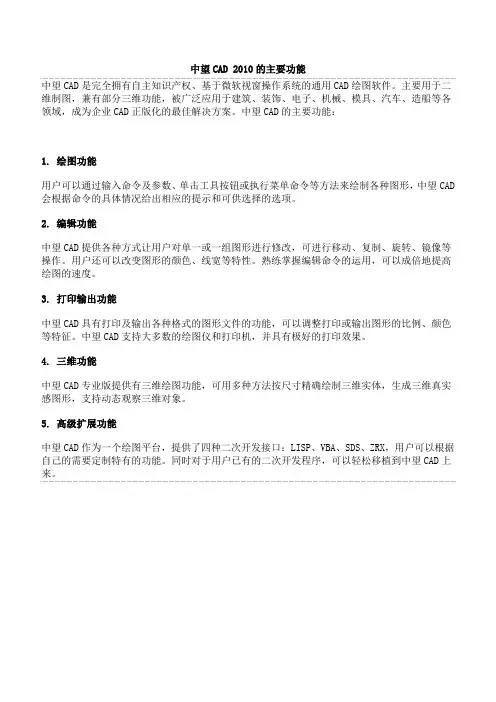

中望CAD 2010的主要功能

中望CAD是完全拥有自主知识产权、基于微软视窗操作系统的通用CAD绘图软件。主要用于二维制图，兼有部分三维功能，被广泛应用于建筑、装饰、电子、机械、模具、汽车、造船等各领域，成为企业CAD正版化的最佳解决方案。中望CAD的主要功能：

1. 绘图功能

用户可以通过输入命令及参数、单击工具按钮或执行菜单命令等方法来绘制各种图形，中望CAD会根据命令的具体情况给出相应的提示和可供选择的选项。

2. 编辑功能

中望CAD提供各种方式让用户对单一或一组图形进行修改，可进行移动、复制、旋转、镜像等操作。用户还可以改变图形的颜色、线宽等特性。熟练掌握编辑命令的运用，可以成倍地提高绘图的速度。

3. 打印输出功能

中望CAD具有打印及输出各种格式的图形文件的功能，可以调整打印或输出图形的比例、颜色等特征。中望CAD支持大多数的绘图仪和打印机，并具有极好的打印效果。

4. 三维功能

中望CAD专业版提供有三维绘图功能，可用多种方法按尺寸精确绘制三维实体，生成三维真实感图形，支持动态观察三维对象。

5. 高级扩展功能

中望CAD作为一个绘图平台，提供了四种二次开发接口：LISP、VBA、SDS、ZRX，用户可以根据自己的需要定制特有的功能。同时对于用户已有的二次开发程序，可以轻松移植到中望CAD上来。

中望CAD 2010工作界面

中望CAD 2010简体中文版的工作界面如图1-10所示，主要包括有：标题栏、下拉菜单、绘图区、工具栏、命令栏、状态栏、属性栏等部分。和其它应用程序一样，用户可以根据需要安排工作界面。

标题栏：显示软件名称和当前图形文件名。与Windows标准窗口一致，可以利用右上角的按钮将窗口最小化、最大化或关闭。

下拉菜单：单击界面上方的菜单，会弹出该菜单对应的下拉菜单，在下拉菜单中几乎包含了中望CAD所具有的所有的命令及功能选项，单击需要执行操作的相应选项，就会执行该项操作

CAD基础知识及入门教程

CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种利用计算机技术进行设计和制图的方法。它广泛应用于工程设计、建筑设计、机械设计等领域。本文将介绍CAD的基础知识及入门教程，帮助初学者尽快上手使用AE软件。

一、CAD的基础知识

1. 坐标系：CAD软件使用一个三维坐标系来定位和描述物体的位置。坐标系一般包括X轴、Y轴和Z轴，分别代表长度、宽度和高度。

2. 实体和曲面：CAD软件中的物体可以是实体或曲面。实体是由有限数目的面组成的物体，例如立方体、圆柱体等。曲面是由无限多个面组成的物体，例如球体、圆锥体等。

3. 图层：CAD软件中的图层用于组织和管理不同元素。用户可以将不同类型的物体放在不同的图层上，并对图层进行显示和隐藏操作，以便更好地进行设计工作。

二、CAD的入门教程

1. 创建新图纸：打开AE软件，选择“新建”命令。在弹出的窗口中，选择合适的图纸大小和单位。一般情况下，选择标准的ISO图纸大小即可。

2. 绘制基本几何图形：选择绘图工具，例如直线工具、矩形工具或圆形工具。按住鼠标左键，拖动鼠标来绘制基本几何图形。 3. 编辑图形：选中已绘制的图形，可以对其进行平移、旋转、缩放等操作。通过菜单或快捷键，选择相应的编辑命令即可。

4. 添加文本：选择文本工具，在图纸上点击鼠标，输入所需的文本。可以调整文本的字体、大小和对齐方式。

5. 画图命令：CAD软件还提供了一些特殊的绘图命令，例如画弧、画多段线、画样条线等。可以根据具体需求使用这些命令来创建更复杂的图形。

6. 图形编辑：CAD软件还提供了一些图形编辑工具，例如修剪、延伸、偏移等。通过选择相应的工具，可以对已有图形进行编辑和修改。

7. 图层管理：通过图层管理器可以添加、删除、隐藏或修改图层的属性。可以将不同类型的图形放在不同的图层上，以便更好地管理和控制。

8. 注释和标注：在设计过程中，可以添加注释和标注来说明设计意图和细节。CAD软件提供了相应的工具和命令来实现这一功能。

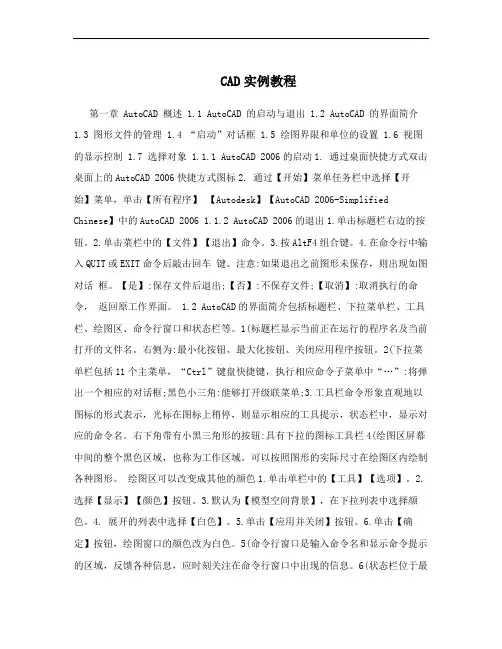

CAD实例教程

第一章 AutoCAD 概述 1.1 AutoCAD 的启动与退出 1.2 AutoCAD 的界面简介

1.3 图形文件的管理 1.4 “启动”对话框 1.5 绘图界限和单位的设置 1.6 视图的显示控制 1.7 选择对象 1.1.1 AutoCAD 2006的启动1. 通过桌面快捷方式双击桌面上的AutoCAD 2006快捷方式图标2. 通过【开始】菜单任务栏中选择【开始】菜单，单击【所有程序】 【Autodesk】【AutoCAD 2006-Simplified

Chinese】中的AutoCAD 2006 1.1.2 AutoCAD 2006的退出1.单击标题栏右边的按钮。2.单击菜栏中的【文件】【退出】命令。3.按AltF4组合键。4.在命令行中输入QUIT或EXIT命令后敲击回车 键。注意:如果退出之前图形未保存，则出现如图对话 框。【是】:保存文件后退出;【否】:不保存文件;【取消】:取消执行的命令， 返回原工作界面。 1.2 AutoCAD的界面简介包括标题栏、下拉菜单栏、工具栏、绘图区、命令行窗口和状态栏等。1(标题栏显示当前正在运行的程序名及当前打开的文件名。右侧为:最小化按钮、最大化按钮、关闭应用程序按钮。2(下拉菜单栏包括11个主菜单，“Ctrl”键盘快捷键，执行相应命令子菜单中“…”:将弹出一个相应的对话框;黑色小三角:能够打开级联菜单;3.工具栏命令形象直观地以图标的形式表示，光标在图标上稍停，则显示相应的工具提示，状态栏中，显示对应的命令名。右下角带有小黑三角形的按钮:具有下拉的图标工具栏4(绘图区屏幕中间的整个黑色区域，也称为工作区域。可以按照图形的实际尺寸在绘图区内绘制各种图形。 绘图区可以改变成其他的颜色1.单击单栏中的【工具】【选项】。2.选择【显示】【颜色】按钮。3.默认为【模型空间背景】，在下拉列表中选择颜色。4. 展开的列表中选择【白色】。5.单击【应用并关闭】按钮。6.单击【确定】按钮，绘图窗口的颜色改为白色。5(命令行窗口是输入命令名和显示命令提示的区域，反馈各种信息，应时刻关注在命令行窗口中出现的信息。6(状态栏位于最
