CAD制图入门教程之精华篇
一、窗口介绍
熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：
1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏
3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制
1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。（F2快捷键：命令行和文本窗口的切换。）
状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。

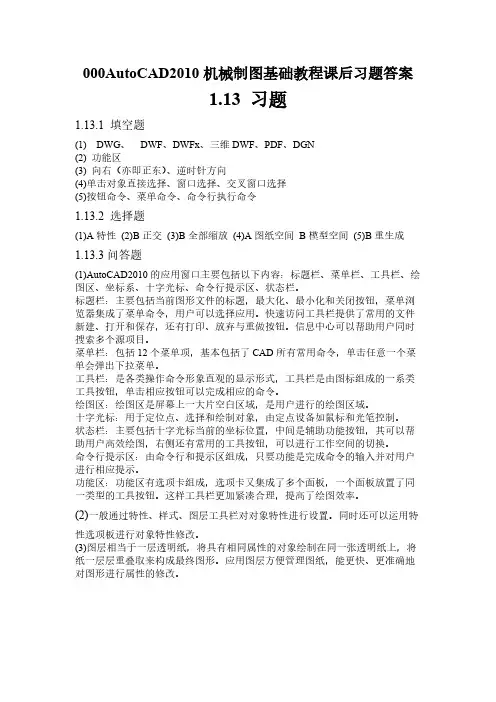

000AutoCAD2010机械制图基础教程课后习题答案
1.13 习题
1.13.1 填空题
(1) DWG、 DWF、DWFx、三维DWF、PDF、DGN
(2) 功能区
(3) 向右（亦即正东）、逆时针方向
(4)单击对象直接选择、窗口选择、交叉窗口选择
(5)按钮命令、菜单命令、命令行执行命令
1.13.2 选择题
(1)A特性 (2)B正交 (3)B全部缩放 (4)A图纸空间 B模型空间 (5)B重生成
1.13.3问答题
(1)AutoCAD2010的应用窗口主要包括以下内容：标题栏、菜单栏、工具栏、绘
图区、坐标系、十字光标、命令行提示区、状态栏。
标题栏：主要包括当前图形文件的标题，最大化、最小化和关闭按钮，菜单浏
览器集成了菜单命令，用户可以选择应用。快速访问工具栏提供了常用的文件
新建、打开和保存，还有打印、放弃与重做按钮。信息中心可以帮助用户同时
搜索多个源项目。
菜单栏：包括12个菜单项，基本包括了CAD所有常用命令，单击任意一个菜
单会弹出下拉菜单。
工具栏：是各类操作命令形象直观的显示形式，工具栏是由图标组成的一系类
工具按钮，单击相应按钮可以完成相应的命令。
绘图区：绘图区是屏幕上一大片空白区域，是用户进行的绘图区域。
十字光标：用于定位点、选择和绘制对象，由定点设备如鼠标和光笔控制。
状态栏：主要包括十字光标当前的坐标位置，中间是辅助功能按钮，其可以帮
助用户高效绘图，右侧还有常用的工具按钮，可以进行工作空间的切换。
命令行提示区：由命令行和提示区组成，只要功能是完成命令的输入并对用户
进行相应提示。
功能区：功能区有选项卡组成，选项卡又集成了多个面板，一个面板放置了同
一类型的工具按钮。这样工具栏更加紧凑合理，提高了绘图效率。
(2)一般通过特性、样式、图层工具栏对对象特性进行设置。同时还可以运用特
性选项板进行对象特性修改。
(3)图层相当于一层透明纸，将具有相同属性的对象绘制在同一张透明纸上，将
纸一层层重叠取来构成最终图形。应用图层方便管理图纸，能更快、更准确地
※ 1 ※ AutoCAD 2009入门基础教程
内容提要：本文主要介绍了AutoCAD 2009的工作空间、AutoCAD 2009工作空间的基本组成、
如何对图形文件进行操作，用户掌握新建、保存、打开文件等方法；同时还详细介绍了如何设置绘
图单位、绘图界限，以及AutoCAD 2009中系统配置功能。
关键字：AutoCAD 2009
引言：AutoCAD由美国Autodesk公司开发的通用计算机辅助绘图与设计软件包，具有功能强
大、易于掌握、使用方便，体系结构开放等特点，能够绘制平面图形与三维图形、渲染图形、标注
图形尺寸以及打印输出图纸，深受广大工程技术人员的欢迎。AutoCAD自1982年推出AutoCAD的
第一个版本以来，已经进行了多次升级，功能日趋完善，已成为工程设计领域应用为广泛的计算机
辅助绘图与设计软件之一。
正文：
1 AutoCAD 2009的工作空间
工作空间是由分组组织的菜单、工具栏、选项板和功能区控制面板组成的集合，使用户可以在
专门的、面向任务的绘图环境中工作。
AutoCAD 2009提供了“二维草图与注释”、“三维建模”和“AutoCAD 经典”3种工作空间模
式。
1.1 选择工作空间
如果用户需要在3种工作空间模式中进行切换，只需单击“菜单浏览器”按钮，在弹出的菜
单中选择“工具” →“工作空间”菜单中的子命令，如图1所示。
图1 “工作空间”菜单 book
book
www.c※ 2 ※ 或在状态栏中单击“切换工作空间”按钮，在弹出如图2所示的菜单中选择相应的命令即可。
图2 “切换工作空间”按钮菜单 提示：在状态栏中单击“切换工作空间”按钮，在弹出的菜单中选择“工作空间设置”命令，
