实验三 傅里叶变换

  • 格式：doc
  • 大小：30.50 KB
  • 文档页数：2

实验三 傅里叶变换

一 实验目的

（1） 掌握连续时间信号傅立叶变换的数值计算方法；

（2） 熟悉基本信号的频域转换；

（3） 熟悉傅立叶变换的性质。

二 实验原理

1． 连续时间信号傅立叶变换的数值计算：

信号 f(t)的傅立叶变换定义为：

F(jw)= ∫ ∞ ?∞ f (t )e ? jwt dt = lim τ →0 n = ?∞ ∑ f ( nτ ) e

∞ ? jwn τ τ (3.1)

当取 τ 足够小时，上式的近似情况可以满足实际需要。若信号 f(t)是时限的，或当 |t|大于某个给定值时，f(t)的值已衰减得很厉害，可以近似地看成时限信号时，则（3.1） 式中的 n 可取有限值，设为 N，并对(3.1)式中的频率 w 进行取样，设

wk = 2π k Nτ N ?1 n=0 （3.2） ? jwk nτ

F (k ) = τ ? ∑ f (nτ )e , 0≤k≤N (3.3)

用 MATLAB 实现时，其要点是要正确生成 f(t)的 N 个样本 f(nτ)的向量 f,

及向量 e ? jwk nτ ,两向量的内积（即两矩阵的乘积）结果即完成式（3.3）的计算。

2． MATLAB 的 Symbolic Math Toolbox 提供了能直接求解傅立叶变换及逆变换的 函数 fourier(f)和 ifourier(F)。

在调用函数 fourier()和 ifourier()之前，要用 syms 命令对所用到的变量进行说明， 即要将这些变量说明成符号变量。对 fourier()中的函数 f 及

ifourier()中的函数 F，也要 用符号定义符 sym 将 f 或 F 说明为符号表达式； f 或 F 是 MATLAB 中的通用表达式， 若 则不必用 sym 加以说明。

三 实验内容

1.．已知门信号 f(t)=g2(t)= 0 |t|>1 |t|<1 1， 利用数值计算的方法，求其傅立叶变换F(jw)。

实现该过程的 MATLAB 命令程序如下：

R=0.01;t=-2:R:2;

f=Heaviside(t+1)-Heaviside(t-1);

W1=2*pi*5; %频率带宽

N=500;k=-N:N;W=k*W1/N;

F1=f*exp(-j*t'*W)*R;

F=real(F1);

subplot(2,1,1);plot(t,f)

xlabel('t');ylabel('f(t)'); title('f(t)=u(t+1)-u(t-1)');

axis([-2 2 0 1.2])

subplot(2,1,2);plot(W,F)

xlabel('W');ylabel('F(w)');

title('f(t)的傅氏变换 F(w)');

axis([-40 40 -0.5 2])

2. 试用 fourier()函数求下列信号的傅立叶变换 F(jw), 并画出|f(jw)|。

(1). f(t)=te-3tu(t);

(2) f(t)=sgn(t)= 1, t>0 -1, t<0

3. 试用 ifourier()函数求 F ( jw) = ? 4. f1(t)的波形如下图所示。 f(t) 1

2ω 的逆傅立叶变换并画出波形。

4 +ω2 2 -3 0 3 t f(t)=f1(t-2)cos(100t), 试用连续信号的傅立叶变换数值算法，求：

（1） f1(t)的傅立叶变换 F1(jw)的|F1(jw)|及 φ1(w)；

（2） f1(t-2)的傅立叶变换 F2(jw)的| F2(jw)|及 φ2(w)；

（3） f(t)的傅立叶变换 F(jw) 的|F(jw)|及 φ(w)；

分别比较|F1(jw)|、|F2(jw)|、|F(jw)|及 φ1(w)、φ2(w)、φ(w)，验证傅立叶变换的相关 特性

合集下载

傅里叶变换的原理及matlab实现

傅里叶变换的原理及matlab实现

傅里叶变换的原理及matlab实现

课程名称：

数字图像处理

学 院： 信息工程与自动化学院

专 业： 计算机科学与技术

年 级： 09级

学生姓名： 111

指导教师： 1111

日 期： 2012-6-10

教 务 处 制

一、傅立叶变化的原理； ............................................................................................................... 3

（1）原理 ................................................................................................................................. 3

（2）计算方法 ......................................................................................................................... 3

二、傅立叶变换的应用； ............................................................................................................... 3

dsp原理与应用实验报告总结

dsp原理与应用实验报告总结

dsp原理与应用实验报告总结

DSP（Digital Signal Processing）数字信号处理是利用数字技术对信号进行处理和分析的一种方法。在本次实验中，我们探索了DSP的原理和应用，并进行了一系列实验以验证其在实际应用中的效果。以下是对实验结果的总结与分析。

实验一：数字滤波器设计与性能测试

在本实验中，我们设计了数字滤波器，并通过性能测试来评估其滤波效果。通过对不同类型的滤波器进行设计和实现，我们了解到数字滤波器在信号处理中的重要性和应用。

实验二：数字信号调制与解调

本实验旨在通过数字信号调制与解调的过程，了解数字信号的传输原理与方法。通过模拟调制与解调过程，我们成功实现了数字信号的传输与还原，验证了调制与解调的可行性。

实验三：数字信号的傅里叶变换与频谱分析

傅里叶变换是一种重要的信号分析方法，可以将信号从时域转换到频域，揭示信号的频谱特性。本实验中，我们学习了傅里叶变换的原理，并通过实验掌握了频谱分析的方法与技巧。

实验四：数字信号的陷波滤波与去噪处理 陷波滤波是一种常用的去除特定频率噪声的方法，本实验中我们学习了数字信号的陷波滤波原理，并通过实验验证了其在去噪处理中的有效性。

实验五：DSP在音频处理中的应用

音频处理是DSP的一个重要应用领域，本实验中我们探索了DSP在音频处理中的应用。通过实验，我们成功实现了音频信号的降噪、均衡和混响处理，并对其效果进行了评估。

实验六：DSP在图像处理中的应用

图像处理是另一个重要的DSP应用领域，本实验中我们了解了DSP在图像处理中的一些基本原理和方法。通过实验，我们实现了图像的滤波、边缘检测和图像增强等处理，并观察到了不同算法对图像质量的影响。

通过以上一系列实验，我们深入了解了DSP的原理与应用，并对不同领域下的信号处理方法有了更深刻的认识。本次实验不仅加深了我们对数字信号处理的理解，也为日后在相关领域的研究与实践提供了基础。

通过实验的结果和总结，我们可以得出结论：DSP作为一种数字信号处理的方法，具有广泛的应用前景和重要的实际意义。在音频处理、图像处理以及通信等领域，DSP为我们提供了强大的工具和方法，能够有效地改善信号的质量和性能。 总结而言，本次实验对DSP原理与应用进行了探索与实验，从而加深了对数字信号处理的理解和应用。通过实验的过程，我们充分认识到DSP的重要性和广泛应用的前景，相信在今后的研究和实践中，我们将能更好地运用DSP技术，为各领域的信号处理问题提供有效的解决方案。

傅里叶实验报告

傅里叶实验报告

一、实验目的

1. 了解傅里叶变换的基本原理和方法。

2. 掌握傅里叶变换在信号处理中的应用。

3. 通过实验验证傅里叶变换在信号处理中的效果。

二、实验原理

傅里叶变换是一种将信号从时域转换为频域的方法，它可以将一个复杂的信号分解为一系列不同频率的正弦波和余弦波的叠加。傅里叶变换的基本原理是：任何周期信号都可以表示为一系列不同频率的正弦波和余弦波的叠加。

三、实验仪器与材料

1. 实验箱

2. 信号发生器

3. 示波器

4. 计算机及傅里叶变换软件

四、实验步骤

1. 设置信号发生器，产生一个正弦信号，频率为f1，幅度为A1。

2. 将信号发生器输出的信号输入到实验箱，通过示波器观察该信号。

3. 利用傅里叶变换软件对观察到的信号进行傅里叶变换，得到频谱图。

4. 改变信号发生器的频率，分别产生频率为f2、f3、f4的正弦信号，重复步骤2-3。

5. 分析不同频率信号的频谱图，观察傅里叶变换在信号处理中的应用。

五、实验数据与结果

1. 当信号发生器频率为f1时，示波器显示的信号波形如图1所示。

图1：频率为f1的正弦信号波形

2. 对频率为f1的正弦信号进行傅里叶变换，得到的频谱图如图2所示。 图2：频率为f1的正弦信号的频谱图

从图2可以看出，频率为f1的正弦信号在频域中只有一个频率成分，即f1。

3. 重复步骤4，分别对频率为f2、f3、f4的正弦信号进行傅里叶变换，得到的频谱图分别如图3、图4、图5所示。

图3：频率为f2的正弦信号的频谱图

图4：频率为f3的正弦信号的频谱图

图5：频率为f4的正弦信号的频谱图

从图3、图4、图5可以看出，不同频率的正弦信号在频域中分别只有一个频率成分，即对应的f2、f3、f4。

六、实验分析与讨论

1. 傅里叶变换可以将信号从时域转换为频域，方便我们分析信号的频率成分。

2. 通过傅里叶变换，我们可以得到信号的频谱图，直观地观察信号的频率成分。

3. 实验结果表明，傅里叶变换在信号处理中具有重要作用，可以应用于信号分解、滤波、调制等领域。

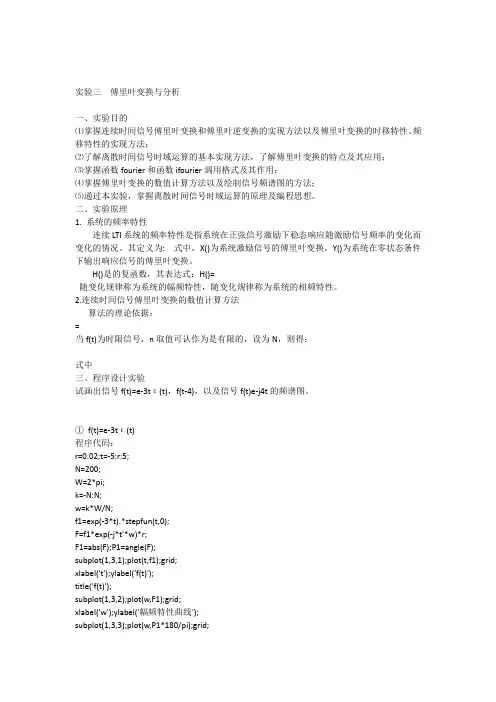

实验三傅里叶变换与分析
