傅里叶变换实验报告

一、实验目的

1. 了解傅里叶变换的基本原理和方法。

2. 掌握傅里叶变换在信号处理中的应用。

3. 通过实验验证傅里叶变换在信号处理中的效果。

二、实验原理

傅里叶变换是一种将信号从时域转换为频域的方法，它可以将一个复杂的信号分解为一系列不同频率的正弦波和余弦波的叠加。傅里叶变换的基本原理是：任何周期信号都可以表示为一系列不同频率的正弦波和余弦波的叠加。

三、实验仪器与材料

1. 实验箱

2. 信号发生器

3. 示波器

4. 计算机及傅里叶变换软件

四、实验步骤

1. 设置信号发生器，产生一个正弦信号，频率为f1，幅度为A1。

2. 将信号发生器输出的信号输入到实验箱，通过示波器观察该信号。

3. 利用傅里叶变换软件对观察到的信号进行傅里叶变换，得到频谱图。

4. 改变信号发生器的频率，分别产生频率为f2、f3、f4的正弦信号，重复步骤2-3。

5. 分析不同频率信号的频谱图，观察傅里叶变换在信号处理中的应用。

五、实验数据与结果

1. 当信号发生器频率为f1时，示波器显示的信号波形如图1所示。

图1：频率为f1的正弦信号波形

2. 对频率为f1的正弦信号进行傅里叶变换，得到的频谱图如图2所示。 图2：频率为f1的正弦信号的频谱图

从图2可以看出，频率为f1的正弦信号在频域中只有一个频率成分，即f1。

3. 重复步骤4，分别对频率为f2、f3、f4的正弦信号进行傅里叶变换，得到的频谱图分别如图3、图4、图5所示。

图3：频率为f2的正弦信号的频谱图

图4：频率为f3的正弦信号的频谱图

图5：频率为f4的正弦信号的频谱图

从图3、图4、图5可以看出，不同频率的正弦信号在频域中分别只有一个频率成分，即对应的f2、f3、f4。

六、实验分析与讨论

1. 傅里叶变换可以将信号从时域转换为频域，方便我们分析信号的频率成分。

2. 通过傅里叶变换，我们可以得到信号的频谱图，直观地观察信号的频率成分。

3. 实验结果表明，傅里叶变换在信号处理中具有重要作用，可以应用于信号分解、滤波、调制等领域。

第1篇

一、实验目的

1. 深入理解傅里叶光学的基本原理和概念。

2. 通过实验验证傅里叶变换在光学系统中的应用。

3. 掌握光学信息处理的基本方法，如空间滤波和图像重建。

4. 理解透镜的成像过程及其与傅里叶变换的关系。

二、实验原理

傅里叶光学是利用傅里叶变换来描述和分析光学系统的一种方法。根据傅里叶变换原理，任何光场都可以分解为一系列不同频率的平面波。透镜可以将这些平面波聚焦成一个点，从而实现成像。

本实验主要涉及以下原理：

1. 傅里叶变换：将空间域中的函数转换为频域中的函数。

2. 光学系统：利用透镜实现傅里叶变换。

3. 空间滤波：在频域中去除不需要的频率成分。

4. 图像重建：根据傅里叶变换的结果恢复原始图像。

三、实验仪器

1. 光具座

2. 氦氖激光器

3. 白色像屏

4. 一维、二维光栅

5. 傅里叶透镜

6. 小透镜

四、实验内容

1. 测量小透镜的焦距 实验步骤：

（1）打开氦氖激光器，调整光路使激光束成为平行光。

（2）将小透镜放置在光具座上，调节光屏的位置，观察光斑的会聚情况。

（3）当屏上亮斑达到最小时，即屏处于小透镜的焦点位置，测量出此时屏与小透镜的距离，即为小透镜的焦距。

2. 利用夫琅和费衍射测光栅的光栅常数

实验步骤：

（1）调整光路，使激光束通过光栅后形成衍射图样。

（2）测量衍射图样的间距，根据 dsinθ = kλ 的关系式，计算出光栅常数 d。

3. 傅里叶变换光学系统实验

实验步骤：

（1）将光栅放置在光具座上，调整光路使激光束通过光栅。

（2）在光栅后放置傅里叶透镜，将光栅的频谱图像投影到屏幕上。

（3）在傅里叶透镜后放置小透镜，将频谱图像聚焦成一个点。

（4）观察频谱图像的变化，分析透镜的成像过程。

4. 空间滤波实验

实验步骤：

（1）将光栅放置在光具座上，调整光路使激光束通过光栅。

第1篇

一、实验目的

1. 深入理解傅里叶变换的基本原理及其在信号处理中的应用。

2. 掌握使用傅里叶变换分析信号的方法，包括连续时间信号和离散时间信号。

3. 通过实验验证傅里叶变换的性质，如线性、时移、频移、频谱分析等。

4. 了解傅里叶变换在光学、通信等领域的应用。

二、实验原理

傅里叶变换是将一个信号分解为不同频率成分的过程。根据信号是连续的还是离散的，傅里叶变换分为连续时间傅里叶变换（CTFT）和离散时间傅里叶变换（DTFT）。本实验主要涉及CTFT和DTFT。

1. 连续时间傅里叶变换（CTFT）：将连续时间信号f(t)分解为无限多个正弦和余弦波的和，其数学表达式为：

F(ω) = ∫ f(t) e^(-jωt) dt

其中，ω为角频率，F(ω)为信号的频谱。

2. 离散时间傅里叶变换（DTFT）：将离散时间信号f(n)分解为有限多个正弦和余弦波的和，其数学表达式为：

X(k) = Σ f(n) e^(-j2πkn/N)

其中，N为离散时间信号长度，X(k)为信号的频谱。

三、实验仪器与设备

1. 实验台：信号发生器、示波器、信号分析仪、信号处理软件等。

2. 光学仪器：傅里叶变换光学系统、傅里叶变换光学元件等。

四、实验内容与步骤

1. 连续时间信号傅里叶变换实验：

1.1 产生一个连续时间信号，如方波信号、三角波信号等。

1.2 使用信号发生器产生该信号，并通过示波器观察信号波形。 1.3 使用信号分析仪对信号进行傅里叶变换，得到信号的频谱。

1.4 分析信号的频谱，观察不同频率成分的幅度和相位。

2. 离散时间信号傅里叶变换实验：

2.1 产生一个离散时间信号，如序列信号、数字信号等。

2.2 使用信号处理软件对信号进行离散化处理，得到离散时间信号。

2.3 使用信号处理软件对离散时间信号进行傅里叶变换，得到信号的频谱。

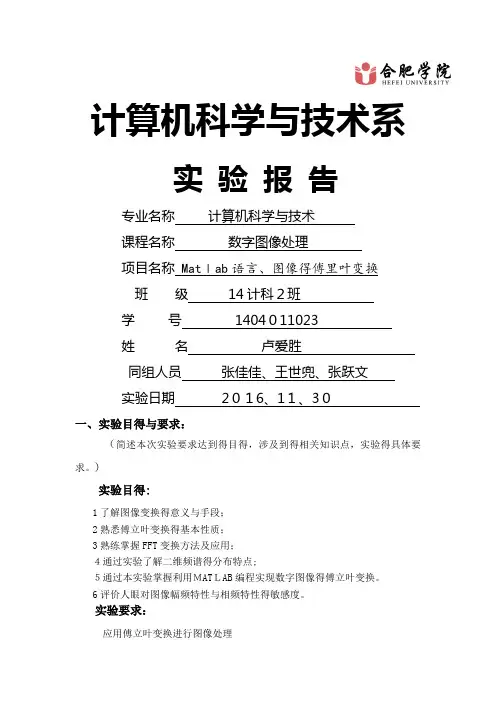

计算机科学与技术系

实 验 报 告

专业名称 计算机科学与技术

课程名称 数字图像处理

项目名称 Matｌab语言、图像得傅里叶变换

班 级 14计科２班

学 号 1404０11023

姓 名 卢爱胜

同组人员 张佳佳、王世兜、张跃文

实验日期 2０１6、1１、3０

一、实验目得与要求：

（简述本次实验要求达到得目得，涉及到得相关知识点，实验得具体要求。)

实验目得:

1了解图像变换得意义与手段；

2熟悉傅立叶变换得基本性质；

3熟练掌握FFT变换方法及应用；

４通过实验了解二维频谱得分布特点;

５通过本实验掌握利用ＭATＬAB编程实现数字图像得傅立叶变换。

6评价人眼对图像幅频特性与相频特性得敏感度。

实验要求：

应用傅立叶变换进行图像处理 傅里叶变换就是线性系统分析得一个有力工具，它能够定量地分析诸如数字化系统、采样点、电子放大器、卷积滤波器、噪音与显示点等得作用。通过实验培养这项技能,将有助于解决大多数图像处理问题.对任何想在工作中有效应用数字图像处理技术得人来说,把时间用在学习与掌握博里叶变换上就是很有必要得。

二、实验内容

(根据本次实验项目得具体任务与要求,完成相关内容，可包括:实验目得、算法原理、实验仪器、设备选型及连线图、算法描述或流程图、源代码、实验运行步骤、关键技术分析、测试数据与实验结果、其她 )

1、傅立叶(Ｆourier）变换得定义

对于二维信号，二维Fouｒｉer变换定义为：

逆变换:

二维离散傅立叶变换为：

逆变换:

图像得傅立叶变换与一维信号得傅立叶变换变换一样，有快速算法，具体参见参考书目，有关傅立叶变换得快速算法得程序不难找到。实际上,现在有实现傅立叶变换得芯片,可以实时实现傅立叶变换。
