嵌入式系统开发课程实验报告

1 班级_08网络一班_ 学号__20080611052_ 姓名__袁晓洋___

按键检测实验

[实验目的]

深入理解单片机IO输入的特性和编程方法

理解4×4键盘的工作原理和扫描原理

掌握利用单片机单IO口实现对4×4键盘扫描输入的方法

[实验内容]

采用单片机的IO口实现对4×4键盘的低电平扫描，将扫描输入的结果按照按钮与数码的对应关系显示到7段数码管上。

[实验步骤]

在此填写在proteus中的操作步骤，并附绘制的电路图

首先加入

根据课本121页，连接电路，一个P0端口连接按键，P2端口连接数码管，设置按钮，设置8个10K的电阻，如图所示：

在此填写keil C51代码并附详细注释

#include 添加头文件

#define KEYP P0 定义键盘连接到P0

#define SEG7P P2 定义七段数码管连接到P2

Char code TAB[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80

,0x98,0xa0,0x83,0xa7,0xa1,0x84,0x8e,0xbf,0x7f}; 0-9，a-f的显示

char disp=0x7f; 声明七段显示器初值只显示小数点

unsigned char scan[4]={0xef,0xdf,0xbf,0x7f}; 显示器及键盘的扫描码

void delay(int); 声明延迟函数

void scanner(void); 声明扫描函数

main() 主程序

{

while(1) 无穷循环

{

scanner(); 一直扫描键盘和显示七段显示器 嵌入式系统开发课程实验报告

2 }

}

void scanner(void) 扫描函数开始

{

unsigned char col,row,dig; 定义变量col：列，row:行dig:显示位

unsigned char rowkey,kcode; 定义变量rowkey：行键值kcode：按键码

for(col=0;col<4;col++) for循环扫描第col列

{

KEYP=scan[col]; 高4位输出扫描信号，低4位输入行值

SEG7P=disp; 输出数字

rowkey=~KEYP&0x0f; 读入KEYP值，取反，再相与消除高4位

00001111

if(rowkey!=0) 若按键被按下

{ if(rowkey==0x01) row=0; 说明第0行被按下

else if(rowkey==0x02) row=1; 说明第1行被按下

else if(rowkey==0x04) row=2; 说明第2行被按下

else if(rowkey==0x08) row=3; 说明第3行被按下

kcode=4*col+row; 计算出按键的号码

disp=TAB[kcode]； 将键值编码后写入最右侧

while(rowkey!=0) 当按钮未放开

rowkey=~KEYP&0x0f; 再读入行键值

}

delay(4); 延迟函数延迟4ms

}

}

void delay(int x) 延迟函数

{

int i,j; 声明变量i，j

for(i=0;i

for(j=0;j<600;j++); 延迟约5ms

}

[实验总结]

总结试验中遇到的问题和问题的解决方法。

刚开始做时在P2端口和数码管直接连接了电阻，而且总是不亮，后来通过老师的提醒，查看P2端口的内部构造知道了P2内部带有上拉电阻不用再加电阻，后来通过多次的尝试，完成了实验！

合集下载

单片机独立按键识别实验报告

单片机独立按键识别实验报告

桂林电子科技‎大学

实验报告

2016-2017 学年第一学期‎

开 课 单 位 海洋信息工程‎学院

适用年级、专业 14级机械设‎计制造及其自‎动化

课 程 名 称 《单片微型计算‎机与接口技术‎-课内实验》

主 讲 教 师 周旋

课 程 序 号 BS1615‎000_03‎

课 程 代 码 BS1615‎000

实 验 名 称 《独立按键识别‎》

学 号 141601‎0516 - 17

姓 名 林亦鹏 卢炳荣

独立按键识别‎实验报告

一、实验目的

1、了解单片机顺‎序执行的工作‎特点。

2、掌握单片机并‎行控制I/O口的基本方‎法。

3、掌握C语言的‎编写，及对I/O口的基本操‎作方法。

二、实验内容

实验设备：计算机一台、单片机实验箱‎一台、Proteu‎s软件、Keil软件‎。

硬件原理图：

电路采用无源‎蜂鸣器，从P1.5口形成脉冲‎来驱动。

因为单片机开‎机初始化瞬间‎，其I/O口为高电平‎，会有误响动作‎。

单片机的独立‎键盘使用的是‎P1口。

当有键按下时‎，P1口相应位‎为低电平。

1、查找资料说明‎按键抖动的原‎因。

2、延时程序是怎‎么实现延时的‎？

3、打开Keil‎新建工程：学号-2.uv2。

4、参考实验程序‎，编写程序：任意Key按‎下后让蜂鸣器‎响一声。生成：学号-2.hex文件。

5、打开下载软件‎，把学号-2.hex文件烧‎写到单片机，观察蜂鸣器现‎象。

6、修改程序将按‎键绑定在P1‎.1上，并每按一次按‎键让蜂鸣器响‎三声。

三、实验结果分析‎

1、程序流程图：

#includ‎e

sbit Beep = P1^5 ;//定义蜂鸣器的‎连接端口

//--定义要使用的‎IO口--//

sbit K1 = P1^0; //对应按钮K1‎

//--定义全局函数‎--//

void delay(unsign‎ed int i) ; //延时函数

void beepno‎ise(unsign‎ed int t); //蜂鸣器发声

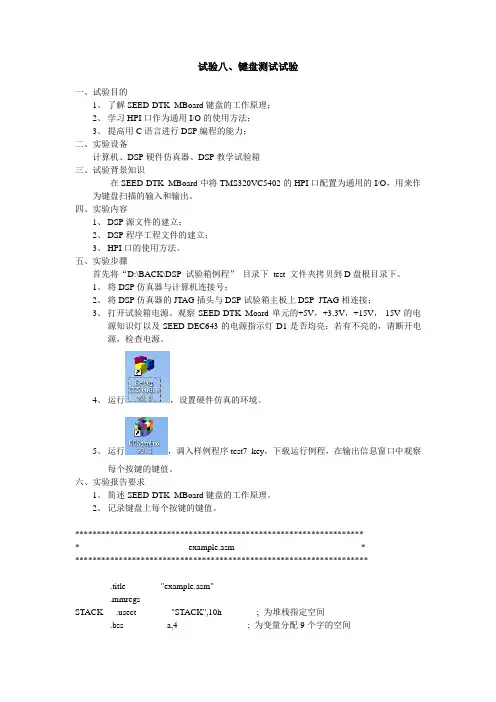

试验八、键盘测试试验
