键盘与LED显示实验

键盘与LED显示实验

实验三 键盘及LED显示实验

一、实验内容

利用8255可编程并行接口控制键盘及显示器，当有按键按下时向单片机发送外部中断请求（INT0，INT1），单片机扫描键盘，并把按键输入的键码一位LED显示器显示出来。

二、实验目的及要求

（一）实验目的

通过该综合性实验，使学生掌握8255扩展键盘和显示器的接口方法及C51语言的编程方法，进一步掌握键盘扫描和LED显示器的工作原理；培养学生一定的动手能力。

（二）实验要求

1．学生在实验课前必须认真预习教科书与指导书中的相关内容，绘制流程图，编写C51语言源程序，为实验做好充分准备。

2．该实验要求学生综合利用前期课程及本门课程中所学的相关知识点，充分发挥自己的个性及创造力，独立操作完成实验内容，并写出实验报告。

三、实验条件及要求

计算机，C51语言编辑、调试仿真软件及实验箱50台套。

四、实验相关知识点

1．C51编程、调试。

2．扩展8255芯片的原理及应用。

3．键盘扫描原理及应用。

4．LED显示器原理及应用。

5．外部中断的应用。

五、实验说明

本实验仪提供了8位8段LED显示器，学生可选用任一位LED显示器，只要按地址输出相应的数据，就可以显示所需数码。

显示字形 0 1 2 3 4 5 6 7 8 9 A b C d E F

段 码 0xfc 0x60 0xda 0xf2 0x66 0xb6 0xbe 0xe0 0xfe 0xf6 0xee 0x3e 0x9c 0x7a 0x9e 0x8e

六、实验原理图

01e1d2dp3c4g56b789abcgddpf10abfcgdedpa11GND3abfcgdedp12GND4abfcgdedpGND1GND2DS29LG4041AH23456789ABCDEFe1d2dp3c4g56b789abcgddpf10abfcgdedpa11GND3abfcgdedp12GND4abfcgdedpGND1GND2DS30LG4041AH12345678JP4112345678JP4712345678JP42SEGASEGBSEGCSEGDSEGESEGGSEGFSEGHSEGASEGBSEGCSEGDSEGESEGGSEGFSEGHACB12345678JP92D5.1KR1625.1KR163VCCVCCD034D133D232D331D430D529D628D727PA04PA13PA22PA31PA440PA539PA638PA737PB018PB119PB220PB321PB422PB523PB624PB725PC014PC115PC216PC317PC413PC512PC611PC710RD5WR36A09A18RESET35CS6U368255D0D1D2D3D4D5D6D7WRRDRSTA0A1PC5PC6PC7PC2PC3PC4PC0PC1CS12345678JP5612345678JP5312345678JP52PA0PA1PA2PA3PA4PA5PA6PA7PB0PB1PB2PB3PB4PB5PB6PB7(8255 PB7)(8255 PB6)(8255 PB5)(8255 PB4)(8255 PB3)(8255 PB2)(8255 PB1)(8255 PB0)(8255 PC7)(8255 PC6)(8255 PC5)(8255 PC4)(8255 PC3)(8255 PC2)(8255 PC1)(8255 PC0)(8255 PA0)(8255 PA1)(8255 PA2)(8255 PA3)(8255 PA4)(8255 PA5)(8255 PA6)(PA7)INT0(P3.2)INT0(P3.3)

键盘扫描显示实验报告

键盘扫描显示实验报告

1 键盘扫描显示实验报告

一、实验要求

利用实验箱提供的键盘扫描和显示电路，做一个键盘和数码显示实验，把按键输入的键码在六位数码管上显示出来。

实验程序可分为三个模块：

1、 键输入模块：扫描键盘、读取一次键盘并将键值存入键值缓冲单元。

2、 显示模块：将显示单元的内容在显示器上动态显示。

3、 主程序：电影键输入模块和显示模块。

二、实验目的

1、掌握键盘和显示器的接口方法和编程方法。

2、掌握键盘扫描和LED八段码显示器的工作原理。

三、实验框图

2 四、实验电路及连线

硬件连接图

3 五、实验总结

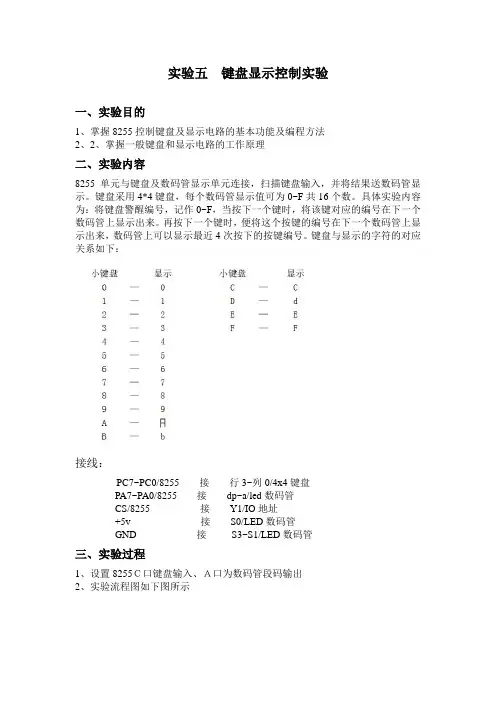

实验五 键盘显示控制实验

实验五 键盘显示控制实验

实验五 键盘显示控制实验

一、实验目的

1、掌握8255控制键盘及显示电路的基本功能及编程方法

2、2、掌握一般键盘和显示电路的工作原理

二、实验内容

8255单元与键盘及数码管显示单元连接，扫描键盘输入，并将结果送数码管显示。键盘采用4*4键盘，每个数码管显示值可为0~F共16个数。具体实验内容为：将键盘警醒编号，记作0~F，当按下一个键时，将该键对应的编号在下一个数码管上显示出来。再按下一个键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。键盘与显示的字符的对应关系如下：

接线：

PC7~PC0/8255 接 行3~列0/4x4键盘

PA7~PA0/8255 接 dp~a/led数码管

CS/8255 接 Y1/IO地址

+5v 接 S0/LED数码管

GND 接 S3~S1/LED数码管

三、实验过程

1、设置8255Ｃ口键盘输入、Ａ口为数码管段码输出

2、实验流程图如下图所示

N

Y

Y

N

未找到

找到

程序代码如下图所示:

;*********************;

;* 键盘显示 8255LED *;

;*********************;

;********************;

;* 8255薄膜按键实验 *;

;********************;

a8255 equ 288H ;8255 A口

FPGA矩阵键盘显示电路的设计实验报告

FPGA矩阵键盘显示电路的设计实验报告

二、实验原始数据记录

实验中将文件下载到实验箱后，

按下对应的数字键，数码管显示对应

的数字字符。

三、实验数据处理、误差计算及讨论 当设计文件加载到目标器件后，将数字信号源模块的时钟选择为1KHZ，按下矩阵键盘的某一个键，则在数码管上显示对应的这个键标识的键值，当再按下第二个键的时候前一个键的键值在数码管上左移一位。按下“*”键则在数码管是显示“E”键值。按下“#”键在数码管上显示“F”键值。 实验过程中出现了，当把FPGA中后数码管仅仅闪了一下，没有出现理想的效果。经过检查发现是在对引脚的编译时出现了错误，有一个引脚弄错。改正后重新进行以上实验步骤，将文件下载到FPGA中后实验结果正常显示。

成绩： 教师： 批改日期：

湖南科技大学

物理与电子科学学院专业实验报告

实验课程： FPGA实验

实验项目： 矩阵键盘显示电路的设计

专 业：

班 级：

姓 名：

学 号：

实验日期： 年 月 日 实验报告

一、实验内容及步骤

A实验内容

本实验要求完成的任务是通过编程实现对4X4矩阵键盘按下键的键值的读取，并在数码管上完成一定功能（如移动等）的显示。按键盘的定义，按下“*”键则在数码管是显示“E”键值。按下“#”键在数码管上显示“F”键值。其它的键则按键盘上的标识进行显示。

在此实验中数码管与FPGA的连接电路和管脚连接在以前的实验中都做了详细说明，这里不在赘述。本实验箱上的4X4矩阵键盘的电路原理如下图所示。

B实验步骤

1.打开QUARTUSII软件，新建一个工程。

2.建完工程之后，再新建一个VHDL File，打开VHDL编辑器对话框。
