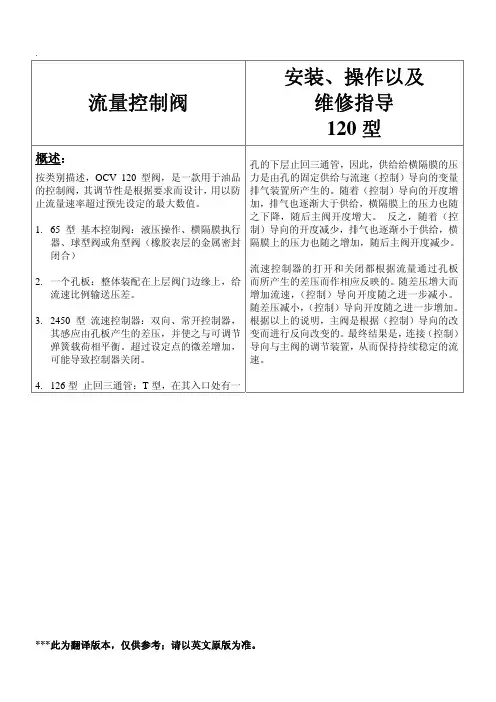

***此为翻译版本，仅供参考；请以英文原版为准。 . 流量控制阀 安装、操作以及 维修指导 120型 概述： 按类别描述，OCV 120型阀，是一款用于油品的控制阀，其调节性是根据要求而设计，用以防止流量速率超过预先设定的最大数值。 1. 65型 基本控制阀：液压操作、横隔膜执行器、球型阀或角型阀（橡胶表层的金属密封闭合） 2. 一个孔板：整体装配在上层阀门边缘上，给流速比例输送压差。 3. 2450型 流速控制器：双向、常开控制器，其感应由孔板产生的差压，并使之与可调节弹簧载荷相平衡。超过设定点的微差增加，可能导致控制器关闭。 4. 126型 止回三通管：T型，在其入口处有一 孔的下层止回三通管，因此，供给给横隔膜的压力是由孔的固定供给与流速（控制）导向的变量排气装置所产生的。随着（控制）导向的开度增加，排气也逐渐大于供给，横隔膜上的压力也随之下降，随后主阀开度增大。 反之，随着（控制）导向的开度减少，排气也逐渐小于供给，横隔膜上的压力也随之增加，随后主阀开度减少。 流速控制器的打开和关闭都根据流量通过孔板而所产生的差压而作相应反映的。随差压增大而增加流速，（控制）导向开度随之进一步减小。随差压减小，（控制）导向开度随之进一步增加。根据以上的说明，主阀是根据（控制）导向的改变而进行反向改变的。最终结果是，连接（控制）导向与主阀的调节装置，从而保持持续稳定的流速。 ***此为翻译版本，仅供参考；请以英文原版为准。 固定孔板。止回三通管，依据压力调节控制器的位置，给主阀横隔膜腔室提供适当的压力。 5. 141-2型 针阀：控制阀门开关速度。 6. 123型 内嵌过滤器：保护控制阀系统，过滤管线流体中的固体污染物。 7. 155L型 微动行程开关（可选择）：使使用者能够瞬间确定阀门的位置。 操作原理： 流速控制的反应：120型的反映能力，作为流速控制的最基本模式，其由流速（控制）导向器（3）和止回三通管（4）来所支配。止回三通管入口处的小孔，可当作是一个进入压的固定源。类似 120G第2页***此为翻译版本，仅供参考；请以英文原版为准。 安装： 120 全部由工厂组装，可立即安装于系统中。所有安装资料，使用者可参考本操作手册中65型基本控制阀的安装。 启动和调整： 请按照这些程序，一步一步地进行120的初次启动。请参照程序中的相应的步骤进行所要求的调整。 1. 从流速控制器上移开保护盖。逆时针完全转动可调整螺丝。 2. 松开针阀上的可调整螺丝锁紧螺母。顺时针完全转动可调整螺丝，再逆时针转三周。 3. 仔细地松开主阀岗盖里的管塞，直到流体围绕螺纹出现。当只有净流体（无空气）继续排出时，紧固管塞。 4. 启动泵。阀门应打开至相应低流量的位置。 5. 缓慢地顺时针转动流速控制器的可调节螺丝，直至流速增加至设计的预设点。置换保护盖。 维护： 120型只需少量的年检。请根据以下要求点，进行定期的检查，有助于保持阀门工作的稳定和效率。 1. 检查部件、边缘和连接的位置附近，是否存在泄漏。 2. 检查、确认阀门是否保持适当的流速。有必要则进行调整。 解决方法： 倘若120出现故障，按照以下指导要求，技术人员即可解决具体的产生问题的原因，并采取相应的修整措施。 主阀打开失败或流速过低： 1. 120主阀被隔离，且上层或下层被关闭。按要求开启 2. 针阀（5）闭合。按要求开启，参见：调整说明指导。 3. 流速控制（导向）逆时针调整过快；参见：调整指导说明。 4. 流速控制（导向）阀杆固死；拆卸控制（导向），确定原因。参见：手册中2450控制（导向）章节。 5. 主阀阀杆固死或横隔膜破裂；拆卸主阀，确定原因。参见：手册中65基本控制阀章节。
S7-1200 入门手册 ________________________________________________________________________________________________________________
______________前言
强大灵活的 S7-1200 简介 1
STEP 7 Basic 使工作更轻松 2
入门指南 3
简化了 PLC 概念 4
简化了编程概念 5
轻松实现设备间通信 6
轻松使用内置脉冲发生器 7
轻松使用在线工具 8
技术规范 A
SIMATIC
S7-1200
入门手册
设备手册
11/2009
A5E02486780-01
法律资讯
警告提示系统
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。 危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。 警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心 不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员 本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
按规定使用 Siemens 产品
请注意下列说明： 警告
Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环境条件。必须注意相关文件中的提示。
6MBI225U-1201200V / 225A 6 in one-packageFeatures· High speed switching· Voltage drive· Low inductance module structureApplications· Inverter for Motor drive· AC and DC Servo drive amplifierMaximum ratings and characteristicsAbsolute maximum ratings (at Tc=25°C unless otherwise specified)
ItemZero gate voltage collector currentGate-Emitter leakage currentGate-Emitter threshold voltageCollector-Emitter saturation voltageInput capacitanceTurn-on timeTurn-off timeForward on voltageReverse recovery timeLead resistance, terminal-chip*4ResistanceB valueICESIGESVGE(th)VCE(sat)(terminal)VCE(sat)(chip)Ciestontrtr(i)tofftfVF(terminal)VF(chip)trrR lead R B––3.0––6004.56.58.5–2.002.35–2.25––1.752.10–2.00––25––0.361.20–0.210.60–0.03––0.371.00–0.070.30–1.852.15–1.95––1.601.90–1.70–––0.35–1.0––5000–465495520330533753450VGE=0V, VCE=1200VVCE=0V, VGE=±20VVCE=20V, IC=225mAVGE=15V, IC=225AVCE=10V, VGE=0V, f=1MHzVCC=600VIC=225AVGE=±15VRG=3 ΩVGE=0V IF=225A IF=225AT=25°CT=100°CT=25/50°CmAnAVVnFµsVµsmΩΩΚElectrical characteristics (at Tj=25°C unless otherwise specified)

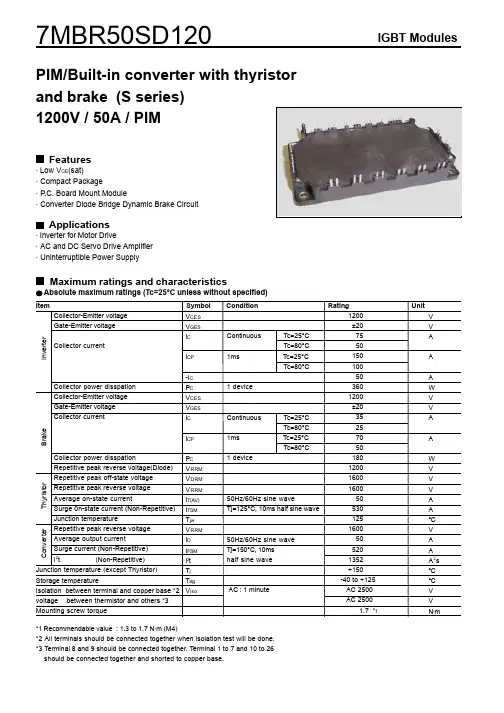

7MBR50SD120IGBT ModulesPIM/Built-in converter with thyristorand brake (S series)1200V / 50A / PIMFeatures· Low VCE(sat)· Compact Package· P.C. Board Mount Module· Converter Diode Bridge Dynamic Brake CircuitApplications· Inverter for Motor Drive· AC and DC Servo Drive Amplifier· Uninterruptible Power SupplyMaximum ratings and characteristicsAbsolute maximum ratings (Tc=25°C unless without specified)Item Symbol Condition Rating UnitCollector-Emitter voltageGate-Emitter voltageCollector currentCollector power disspationCollector-Emitter voltageGate-Emitter voltageCollector currentCollector power disspationRepetitive peak reverse voltage(Diode)Repetitive peak off-state voltageRepetitive peak reverse voltageAverage on-state currentSurge 0n-state current (Non-Repetitive)Junction temperatureRepetitive peak reverse voltageAverage output currentSurge current (Non-Repetitive)I2t (Non-Repetitive)Converter Thyristor Brake Inverter
