成套配电柜安装质量验收记录

  • 格式：docx
  • 大小：11.00 KB
  • 文档页数：2

成套配电柜安装质量验收记录

一、背景和目的

随着社会的发展和电气设备的日新月异，成套配电柜作为一种重要的电气设备应用越来越广泛。在成套配电柜的安装过程中，验收工作是确保安装质量和电气设备正常运行的重要环节。本文档的目的就是对于成套配电柜的安装质量进行验收记录，促进检查和整改工作的进行。

二、成套配电柜安装质量验收标准

此次验收的标准是根据国家有关规范和标准来制定的，主要包括以下几个方面：

1. 成套配电柜各部件的品质和整体的安装合理性。

2. 成套配电柜的连接线路是否牢固、正确，且定位妥当。

3. 成套配电柜的电气接地是否达到要求，是否存在漏电，是否符合电气安全标准。

4. 成套配电柜的操作是否便利，人性化是否在质量体现。

5. 成套配电柜的外观整洁、美观、无损伤表面。

基于上述标准和要求，对于成套配电柜的安装质量进行验收，并做相应的整改处理。

三、验收记录

1. 成套配电柜各部件的安装质量

在验收过程中，成套配电柜的各个部件都需要进行检查和确认。对于部件的安装质量，在记录时应特别注意是否安装合理，是否存在缺陷、松动等现象。如果发现有问题，应记录下来并进行整改。

2. 成套配电柜的连接线路验收

连接线路的验收是成套配电柜验证是否性能正常最重要的一步。在验收过程中，应逐一检查每个线路的连接是否正确，是否牢固，并测量电压、电流等基本参数是否符合要求。如果出现问题，应进行整改。

3. 成套配电柜的电气接地验收

电气接地是配电柜运行中必不可少的部分，对于电气接地的验收应特别注意接地电阻、接地线路的可靠性和安全性，及时发现并整改问题。 4. 成套配电柜的操作便利性验收

成套配电柜的操作便利性是验证配电柜是否满足人性化实用的主要标准。在验收中，应试着按照操作步骤对配电柜进行操作，并验证所配的操作不易受限和无阻。

5. 成套配电柜的外观整洁度验收

外观整洁是配电柜重要的一部分，优美的外表能展示质量及品位。因此，在验收中应特别注意外观的整洁度、美观度及状态是否紧密，是否存在损坏表面等现象。如有发现，需要做相关记录并按照情况进行整改处理。

四、结论

根据本次验收结果，成套配电柜在安装质量上存在一些问题，需要对问题做出相应整改。由于详细的记录，整改工作可以更快捷、有效进行，从而保证电气设备正常、安全运行。

合集下载

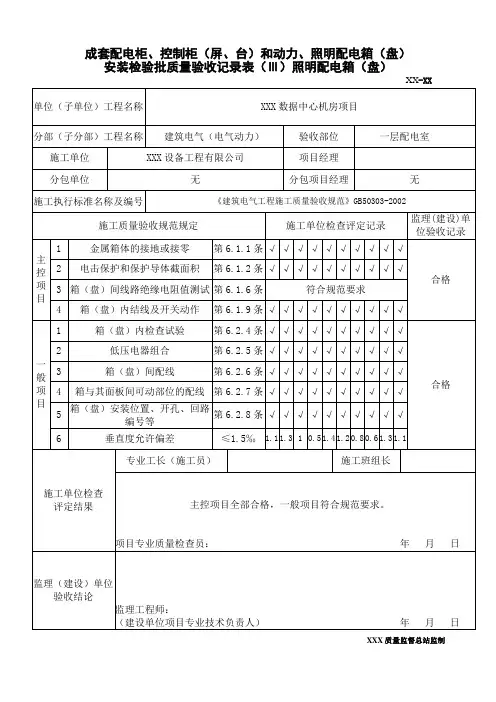

照明配电箱安装检验批质量验收记录表

照明配电箱安装检验批质量验收记录表

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）

安装检验批质量验收记录表（Ⅲ）照明配电箱（盘）

XX-XX

单位（子单位）工程名称 XXX数据中心机房项目

分部（子分部）工程名称 建筑电气（电气动力） 验收部位 一层配电室

施工单位 XXX设备工程有限公司 项目经理

分包单位 无 分包项目经理 无

施工执行标准名称及编号 《建筑电气工程施工质量验收规范》GB50303-2002

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 金属箱体的接地或接零 第6.1.1条 √ √ √ √ √ √ √ √ √ √

合格 2 电击保护和保护导体截面积 第6.1.2条 √ √ √ √ √ √ √ √ √ √

3 箱（盘）间线路绝缘电阻值测试 第6.1.6条 符合规范要求

4 箱（盘）内结线及开关动作 第6.1.9条 √ √ √ √ √ √ √ √ √ √

一般项目 1 箱（盘）内检查试验 第6.2.4条 √ √ √ √ √ √ √ √ √ √

合格 2 低压电器组合 第6.2.5条 √ √ √ √ √ √ √ √ √ √

3 箱（盘）间配线 第6.2.6条 √ √ √ √ √ √ √ √ √ √

4 箱与其面板间可动部位的配线 第6.2.7条 √ √ √ √ √ √ √ √ √ √

5 箱（盘）安装位置、开孔、回路编号等 第6.2.8条 √ √ √ √ √ √ √ √ √ √

6 垂直度允许偏差 ≤1.5‰ 1.1 1.3 1 0.5 1.4 1.2 0.8 0.6 1.3 1.1

施工单位检查

评定结果 专业工长（施工员） 施工班组长

主控项目全部合格，一般项目符合规范要求。

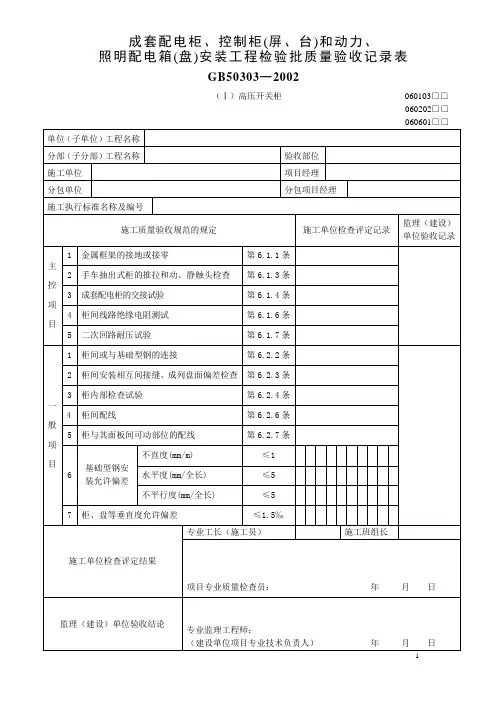

成套配电柜、控制柜(屏、台)和动力检验批范例几填写说明

成套配电柜、控制柜(屏、台)和动力检验批范例几填写说明

1 成套配电柜、控制柜(屏、台)和动力、

照明配电箱(盘)安装工程检验批质量验收记录表

GB50303—2002

（Ⅰ）高压开关柜 060103□□

060202□□

060601□□

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 金属框架的接地或接零 第6.1.1条

2 手车抽出式柜的推拉和动、静触头检查 第6.1.3条

3 成套配电柜的交接试验 第6.1.4条

4 柜间线路绝缘电阻测试 第6.1.6条

5 二次回路耐压试验 第6.1.7条

一

般项目 1 柜间或与基础型钢的连接 第6.2.2条

2 柜间安装相互间接缝、成列盘面偏差检查 第6.2.3条

3 柜内部检查试验 第6.2.4条

4 柜间配线 第6.2.6条

5 柜与其面板间可动部位的配线 第6.2.7条

6 基础型钢安装允许偏差 不直度(mm/m) ≤1

水平度(mm/全长) ≤5

不平行度(mm/全长) ≤5

7 柜、盘等垂直度允许偏差 ≤1.5‰

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日 2 说 明

电气工程成套配电柜、动力柜、配电箱检验批质量验收记录表

电气工程成套配电柜、动力柜、配电箱检验批质量验收记录表

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）

安装分项工程检验批质量验收记录

工程名称 检验批部位 项目经理

工程施工

单位名称 分包项目经理 专业组长

分包单位 施工执行标准

名称及编号 施工班组长

序 号 GB50303-2002的规定 施工单位

检查评定纪录 监理（建设）

单位验收记录

主

控

项

目

1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应有裸编织铜线连接，且有标识。

2

低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于附表的规定。

3

手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

4

高压成套配电柜必须按规范GB50150规范的规定交接试验合格，且应符合下列规定：

1、继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；

2、凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

5

低压成套配电柜交接试验必须符合下列规定：

1、每路配电柜开关及保护装置的规格、型号，应符合设计要求；

2、相间和相地间的绝缘值应大于0.5MΩ。

3、电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10 MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。

6

柜、屏、台、箱、盘间线路的线间和线绝对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ

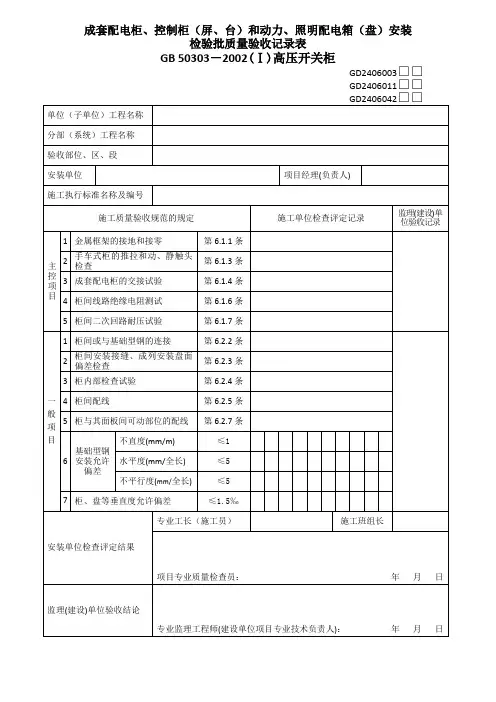

(变配电室)高压开关柜验收表格

(变配电室)高压开关柜验收表格

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装

检验批质量验收记录表

GB 50303－2002(Ⅰ)高压开关柜

GD2406003□□

GD2406011□□

GD2406042□□

单位（子单位）工程名称

分部（系统）工程名称

验收部位、区、段

安装单位 项目经理(负责人)

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 金属框架的接地和接零 第6.1.1条

2 手车式柜的推拉和动、静触头检查 第6.1.3条

3 成套配电柜的交接试验 第6.1.4条

4 柜间线路绝缘电阻测试 第6.1.6条

5 柜间二次回路耐压试验 第6.1.7条

一般项目 1 柜间或与基础型钢的连接 第6.2.2条

2 柜间安装接缝、成列安装盘面偏差检查 第6.2.3条

3 柜内部检查试验 第6.2.4条

4 柜间配线 第6.2.5条

5 柜与其面板间可动部位的配线 第6.2.7条

6 基础型钢安装允许偏差 不直度(mm/m) ≤1

水平度(mm/全长) ≤5

不平行度(mm/全长) ≤5

7 柜、盘等垂直度允许偏差 ≤1.5‰

安装单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理(建设)单位验收结论

专业监理工程师(建设单位项目专业技术负责人)： 年 月 日
