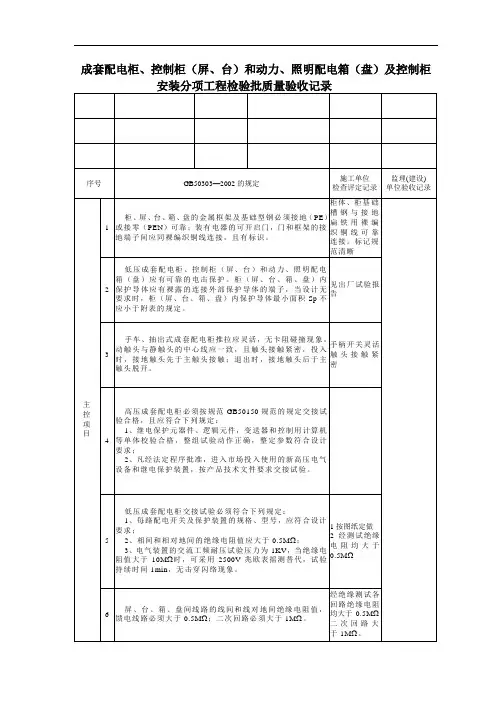

成套配电柜控制柜和动力照明配电箱安装检验批质量验收记录

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜

安装分项工程检验批质量验收记录

序号 GB50303—2002的规定 施工单位

检查评定记录 监理(建设)

单位验收记录

主

控

项

目 1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应同裸编织铜线连接，且有标识。 柜体、柜基础槽钢与接地扁铁用裸编织铜线可靠连接。标记规范清晰

2 低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小面积Sp不应小于附表的规定。 见出厂试验报告

3 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。 手柄开关灵活触头接触紧密

4 高压成套配电柜必须按规范GB50150规范的规定交接试验合格，且应符合下列规定：

1、继电保护元器件、逻辑元件，变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；

2、凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

5 低压成套配电柜交接试验必须符合下列规定：

1、每路配电开关及保护装置的规格、型号，应符合设计要求；

2、相间和相对地间的绝缘电阻值应大于0.5M；

3、电气装置的交流工频耐压试验压力为1KV，当绝缘电阻值大于10M时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。 1按图纸定做

2经测试绝缘电阻均大于0.5M

6 屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于1M。 经绝缘测试各回路绝缘电阻均大于0.5M二次回路大于1M。

架空线路及杆上电气设备安装检验批质量验收记录 表

5． 26．1 号： 单位 （ 子单位 ）

工程名称 分项工程名称 分部 （ 子分部 ）

工程名称

验收部位 施工单位 项目经理

施工执行标准

名称及编号

分包单位 电力建设施工质量验收及评定规程 第 1部分

土建工程 DL ／ T5210.1-2005

分包项目经理 专业工长

（ 施工员 ）

施工班组长 施工质量验收规范的规定 施工单位自检记录 监理（建设） 单位验收记录

2

3

4

6 变压器中性点

的接地及接地

电阻值测试☆ 变压器中性点应与接地装置引出干

线直接连接，接地装置的接地电阻

值必须符合设计要求

杆上变压器和高压绝缘子、高

压隔离开关、跌落式熔断器、

避雷器交接试验 交接试验必须符合

现行标准的规定，

交接试验合格

杆上低压

配电装置

和馈电线

路的交接

试验 （1） 每路配电开关及保护装置的规格、

型 号，应符合设计要求； （2） 相间和相对地 间的绝缘电阻值应大于 0.5MΩ；（3） 电气 装置的交流工频耐压试验电压为 lKV ，当 绝缘电阻值大于 1OMΩ时，可采用 2500v 兆欧表摇测替代，试验持续时问无击穿 闪络现象

电杆坑、拉线坑深度允许偏差

5 架空导线的弧垂直允许偏差

水平排列的同档导线间的弧

垂直允许偏差 +lOOmm～ -50mm

设计值的± 5％

± 50mm

拉线的绝

缘子及金

具安装

电杆组

横担安装

及横担的

镀锌处理

导线架设

线路安

全距离 拉线的绝缘子及金具应齐全，位置正确，承力

拉线应与线路中心线方向一致， 转角拉线应与 线路分角线方向一致。拉线应收紧，收紧程度 与杆上导线数量规格及弧垂值相适配

电杆组立应正直，直线杆横向位移不应大于

50mm。杆梢偏移不应大于梢径的 1/2 ，转角杆

紧线后不向内角倾斜，向外角倾斜不应大于 l

个梢径

直线杆单横担应装于受电侧，终端杆、转角杆

的单横担应装于拉线侧。 横担的上下歪斜和左

123456712345≤1≤5≤58≤1.5%项目专业质量检查员:项目专业技术负责人:监理工程师:(建设单位项目专业技术负责人):年 月 日主控项目一般项目7监理(建设)单位验收结论施工单位检查结 果 评 定施工操作依据质量检查记录垂直度允许偏差水平度(mm/全长)水平度(mm/全长)柜(屏、盘、台等)间配线 （6.2.6条）不直度(mm/m)型钢安装允许偏差柜(屏、盘、台等)内部检查试验 （6.2.4条）低压电器组合 （6.2.5条）柜(屏、盘、台等)间或与基础型钢的连接 （6.2.2条）柜(屏、盘、台等)间接缝、成列安装盘偏差（6.2.3条）柜(屏、盘、台等)间二次回路耐压试验 （6.1.7条）直流屏试验 （6.1.8条）成套配电柜的交接试验 （6.1.5条）柜(屏、盘、台等)间线路绝缘电阻值测试 （6.1.6条）电击保护和保护导体的截面积 （6.1.2条）抽查式柜的推拉和动、静触头检查 （6.1.3条）质量验收规范的规定施工单位自检记录监理(建设)单位验收记录金属框架接地或接零 （6.1.1条）施工执行标准名称及编号建筑电气工程施工质量验收规范 GB50303-2002分包单位/分包项目经理/施工班组长/分部(子分部)工程名称建筑电气验收部位三类施工单位中铁建工集团有限公司专业工长（施工员）项目经理赵险峰成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表GB50303-2002(Ⅱ)低压成套柜(屏、台)（GB50303-2002）表6 编号：060103/060202/060401/060501/060601单位(子单位)工程名称西宁火车站综合改造工程（地下空间）Ⅱ标段监理工程师:(建设单位项目专业技术负责人):年 月 日监理(建设)单位验收结论

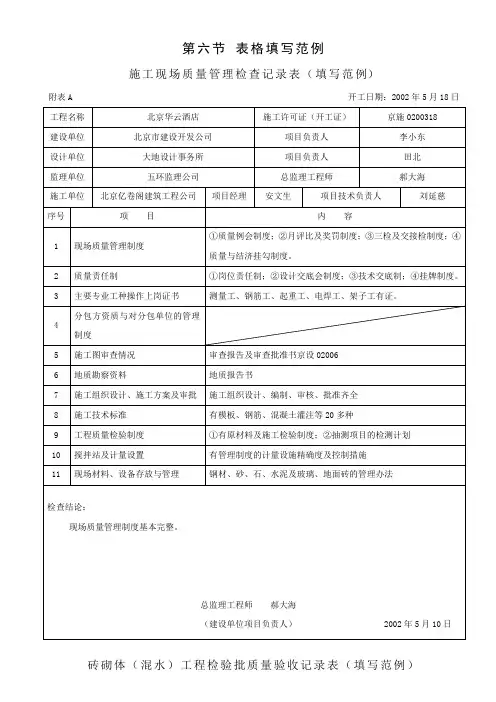

第六节 表格填写范例

施工现场质量管理检查记录表（填写范例）

附表A 开工日期：2002年5月18日

工程名称 北京华云酒店 施工许可证（开工证） 京施0200318

建设单位 北京市建设开发公司 项目负责人 李小东

设计单位 大地设计事务所 项目负责人 田北

监理单位 五环监理公司 总监理工程师 郝大海

施工单位 北京亿卷阁建筑工程公司 项目经理 安文生 项目技术负责人 刘延慈

序号 项 目 内 容

1 现场质量管理制度 ①质量例会制度；②月评比及奖罚制度；③三检及交接检制度；④质量与结济挂勾制度。

2 质量责任制 ①岗位责任制；②设计交底会制度；③技术交底制；④挂牌制度。

3 主要专业工种操作上岗证书 测量工、钢筋工、起重工、电焊工、架子工有证。

4 分包方资质与对分包单位的管理制度

5 施工图审查情况 审查报告及审查批准书京设02006

6 地质勘察资料 地质报告书

7 施工组织设计、施工方案及审批 施工组织设计、编制、审核、批准齐全

8 施工技术标准 有模板、钢筋、混凝土灌注等20多种

9 工程质量检验制度 ①有原材料及施工检验制度；②抽测项目的检测计划

10 搅拌站及计量设置 有管理制度的计量设施精确度及控制措施

11 现场材料、设备存放与管理 钢材、砂、石、水泥及玻璃、地面砖的管理办法

检查结论：

现场质量管理制度基本完整。

总监理工程师 郝大海

（建设单位项目负责人） 2002年5月10日

砖砌体（混水）工程检验批质量验收记录表（填写范例） GB50203—2002

附表 B.0.1 0203010 1
