高压成套配电柜安装分项工程质量验收记录表

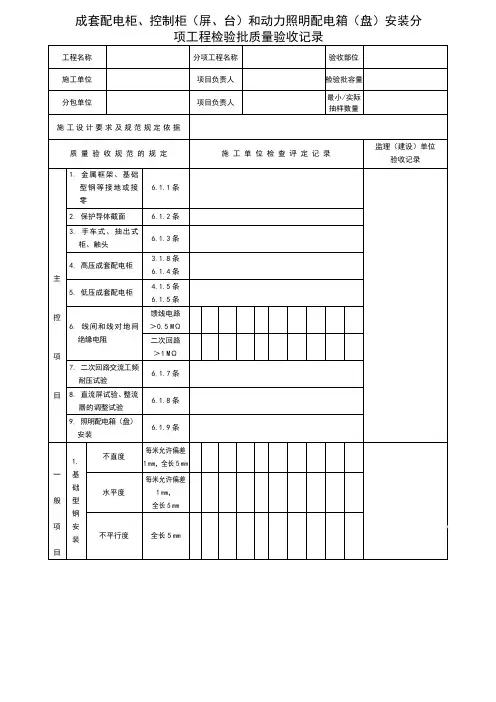

成套配电柜、控制柜（屏、台）和动力照明配电箱（盘）安装分项工程检验批质量验收记录

工程名称 分项工程名称 验收部位

施工单位 项目负责人 检验批容量

分包单位 项目负责人 最小/实际抽样数量

施工设计要求及规范规定依据

质 量 验 收 规 范 的 规 定 施 工 单 位 检 查 评 定 记 录 监理（建设）单位

验收记录

主

控

项

目 1. 金属框架、基础型钢等接地或接零 6.1.1条

2. 保护导体截面 6.1.2条

3. 手车式、抽出式柜、触头 6.1.3条

4. 高压成套配电柜 3.1.8条

6.1.4条

5. 低压成套配电柜 4.1.5条

6.1.5条

6. 线间和线对地间绝缘电阻 馈线电路

＞0.5MΩ

二次回路

＞1MΩ

7. 二次回路交流工频耐压试验 6.1.7条

8. 直流屏试验、整流器的调整试验 6.1.8条

9. 照明配电箱（盘）

安装 6.1.9条

一

般

项

目 1.

基

础

型

钢

安

装 不直度 每米允许偏差1mm，全长5mm

水平度 每米允许偏差1mm，

全长5mm

不平行度 全长5mm

续表

成套配电柜、控制柜（屏、台）和动力照明配电箱（盘安装分项工程检验批质量验收记录

质 量 验 收 规 范 的 规 定 施 工 单 位 检 查 评 定 记 录 监理（建设）单位

验收记录

一

般

项

目 2. 柜、屏、

台、箱、

盘安装 垂直度 允许偏差1.5‰

相互间

接缝 ≤2mm

成列

盘面 偏差

≤5mm

3. 柜、屏、台、箱检查试验、 6.2.4条

4. 低压电器组合 6.2.5条

5. 柜、屏、台、箱、盘间配线 6.2.6条

检验批质量验收记录（首页）

分部工程 建筑电气 子分部工程 分项工程 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装

检验批划分 检验批数 主要材料 配电箱

施工单位 项目经理 专业工长

分包单位 分包负责人 施工班长

规范名称

及编号 建筑电气工程施工质量验收规范

GB50303-2002 验收

部位

项目 规 范

序 号 质量验收规范的规定及检验方法 施工单位

自检记录 监理单位

验收记录

主

控

项

目 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

低压或套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于表的规定。

表 保护导体的截面积

相线的截面积S（mm2） 相应保护导体的最小截面积Sp(mm2)

S≤16

16

35

400

S>800 S

16

S/2

200

S/4

注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相同 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

高压成套配电柜必须按本规范第条的规定交接试验合格，且应符合下列规定：

1. 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；

2. 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）

安装检验批质量验收记录表（Ⅲ）照明配电箱（盘）

0 0 1

单位（子单位）工程名称 青岛第三十九中学规划建设项目一期工程 教学楼 分部（子分部）工程名称 建筑电气

（电气照明安装） 分项工程名称 配电箱、柜（盘）安装

施工单位 青岛建安建设集团有限公司 项目负责人 侯伟 检验批部位 A-F轴3#楼1-5层楼层分箱

分包单位 青岛新华友建工集团股份有限公司 分包单位项目负责人 赵磊

施工依据 建筑电气施工质量验收规范(GB50303-2002) 验收依据 建筑电气施工质量验收规范(GB50303-2002)

验收项目 设计要求及规范规定

检查记录 检查结果

主控项目 1 金属箱体的接地或接零 第6.1.1条

符合质量验收规范要求 符合设计和规范要求

2 电击保护和保护导体截面积 第6.1.2条

箱内保护导线的最小截面积：16mm²以上的相线为同截面1/2 符合设计和规范要求

3 箱（盘）间线路绝缘电阻值测试 第6.1.6条

导线绝缘电阻值大于0.5MΩ 符合设计和规范要求

4 箱（盘）内结线及开关动作 第6.1.9条

配线整齐，压接牢固，开关动作灵敏 符合设计和规范要求

一般项目 1 箱（盘）内检查试验 第6.2.4条

控制开关、保护装置选型符合设计要求 符合设计和规范要求

2 低压电器组合 第6.2.5条

符合质量验收规定要求 符合设计和规范要求

3 箱（盘）间配线 第6.2.6条

配线选用塑铜线，额定电压不低于750V，线芯截面不小于2.5mm符合设计和规范要求

4 箱与其面板间可动部位的配线 第6.2.7条

可动部位的导线采用多股软线，外套绝缘保护管 符合设计和规范要求

5 箱（盘）安装位置、开孔、回路编号等 第6.2.8条

位置正确，开空适宜编号清晰 符合设计和规范要求

6 垂直度允许偏差 ≤1.5‰

1245612345600110001001423343020042411314280.80.80.60.90.10.40.10.90.51.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303－2002(Ⅱ)低压成套柜（屏、台）060401单位(子单位)工程名称麻竹高速公路大悟至随州段房建工程四标段-淅河收费天棚分部(子分部)工程名称电气照明安装验收部位一层施工执行标准名称及编号建筑电气工程施工质量验收规范 GB50303-2002施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录施工单位安陆市金鑫建筑工程有限公司项目经理徐德忠柜(屏、盘、台等)间线路绝缘电阻值测试第6.1.6条线路的线间和线对地间的绝缘电阻值符合质量验收规范要求。主控项目金属框架及基础型钢接地或接零第6.1.1条接线或接零可靠,有标识,符合要求。柜(屏、盘、台等)间二次回路耐压试验第6.1.7条耐压实验、方法及结果符合质量验收规范要求,有试验记录。柜（台）与其面板间可动部位的配线第6.2.7条电器及控制台,板等可动部位的配线符合质量验收规范的要求。电击保护和保护导体的截面积第6.1.2条有可靠的电击保护,保护导体有裸露的连接外部保护导体的端子,符合要求。成套配电柜的交接试验第6.1.5条交接试验合格,符合设计和质量验收规范要求。低压电器组合第6.2.5条低压电器组合符合质量验收规范的要求，质证文件齐全一般项目柜(屏、盘、台等)间或与基础型钢的连接第6.2.2条已采用镀锌螺栓连接,防松零件齐全。柜（屏、盘、台等）间配线第6.2.6条配线符合质量验收规范的要求。≤5不平行度(mm/全长)≤5柜(屏、盘、台等)间接缝、成列安装盘偏差第6.2.3条符合质量验收规范要求。柜（屏、盘、台等）内部检查试验第6.2.4条检查试验符合设计和质量验收规范要求垂直度允许偏差≤1.5‰施工单位检查评定结果专业工长（施工员）7型钢安装允许偏差不直度(mm/m)≤1水平度(mm/全长)施工班组长主控项目全部合格,一般项目满足规范规定要求施工单位检查评定结果项目专业质量检查员：2011年 月日监理(建设)单位验收结论监理工程师：(建设单位项目专业技术负责人)年 月 日
