成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录

成套配电柜控制柜和动力照明配电箱安装照明配电箱检验批质量验收记录

照明配电箱是城市建设中不可或缺的一部分，它是用来将电力供应到建筑物的照明灯具、插座等设备的电源箱。照明配电箱的安装和验收工作对于保障建筑物的安全和正常使用具有重要意义。下面我们来详细描述成套配电柜、控制柜和动力、照明配电箱的安装和质量验收记录。

【安装记录】

1.安装前准备

1）仔细查看各种照明配电箱的规格、型号和数量，与施工图纸核对无误。

2）将成套配电柜、控制柜和动力、照明配电箱等设备存放在干燥、通风的地方，避免与湿气和腐蚀性物质接触。

3）清理施工现场，确保安装环境整洁、安全。

2.安装过程

1）根据施工图纸要求，选择合适的位置进行安装，确保配电箱与配电设备之间的连接线路短、粗，防止能量损耗。

2）安装配电箱的支架或支撑架，确保箱体稳固固定。

3）将配电箱准确地固定在支架或支撑架上，并使用水平尺进行调整，确保配电箱安装水平、牢固。

4）配电箱之间的间距应符合设计要求，并保持间距均匀，便于操作和维修。 3.线路接线

1）先将主开关和断路器等设备连接到电源线路。

2）根据施工图纸要求，将照明灯具、插座等设备的线路与相应的回路开关进行连接。

3）仔细检查每个接线点，确保接触良好，不得出现松动、插歪、接触不良等情况。

4.配电箱密封

1）安装好所有的线路后，将配电箱的门盖严密关闭，使用密封胶条将门缝紧密封闭，防止灰尘、湿气等进入箱体。

施工单位：xxx 监理单位：xxx 建设单位：xxx

工程名称：xxx 工程编号：xxx

施工日期：年月日至年月日

1.检验内容

对成套配电柜、控制柜和动力、照明配电箱的安装质量进行验收检查。

2.检验标准

根据国家相关标准和设计文件中规定的要求对照明配电箱的安装质量进行评定。

3.检验项目及结果

项目名称安装要求验收结果

配电箱安装位置按设计要求安装合格 配电箱支架或支撑架稳固牢固合格

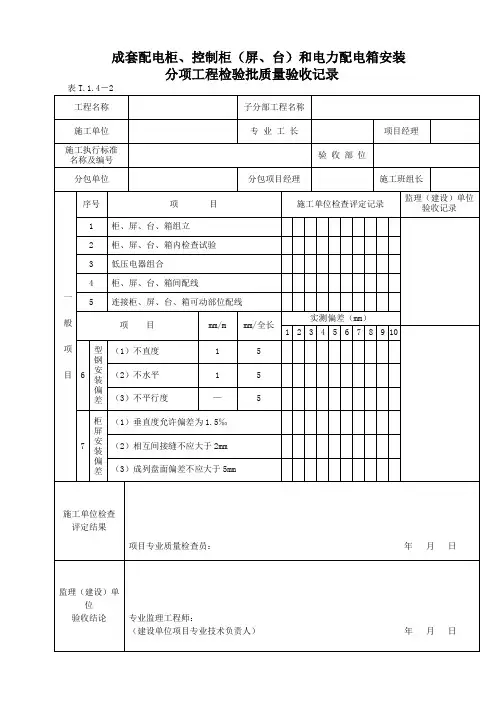

成套配电柜、控制柜（屏、台）和电力配电箱安装

分项工程检验批质量验收记录

表T.1.4－2

工程名称 子分部工程名称

施工单位 专 业 工 长 项目经理

施工执行标准

名称及编号 验 收 部 位

分包单位 分包项目经理 施工班组长

一

般

项

目 序号 项 目 施工单位检查评定记录 监理（建设）单位

验收记录

1 柜、屏、台、箱组立

2 柜、屏、台、箱内检查试验

3 低压电器组合

4 柜、屏、台、箱间配线

5 连接柜、屏、台、箱可动部位配线

项 目 mm/m mm/全长 实测偏差（mm）

1 2 3 4 5 6 7 8 9 10

6 型钢安装偏差 （1）不直度 1 5

（2）不水平 1 5

（3）不平行度 — 5

7 柜屏安装偏差 （1）垂直度允许偏差为1.5‰

（2）相互间接缝不应大于2mm

（3）成列盘面偏差不应大于5mm

施工单位检查

评定结果

项目专业质量检查员： 年 月 日

监理（建设）单位

验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日

成套配电柜控制柜和动力照明配电箱安装检验批验收记录

我们将按照以下步骤进行成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批验收记录。

1.验收人员准备：确保验收人员熟悉相关的安装要求和验收标准，包括相关的技术规范、图纸和设计文件。

2.安装准备：确定每个配电柜、控制柜和配电箱的位置和布局，并确保安装现场符合相关的安全要求。安装人员应按照设计要求和施工图纸进行安装。

3.安装检查：检查每个配电柜、控制柜和配电箱的安装质量。包括以下内容：

-安装位置是否准确，间距是否符合要求。

-安装是否平整牢固，螺栓是否拧紧。

-配线槽和接线端子是否安装正确，并且接线端子是否紧固可靠。

-配电柜内部的导线是否整齐、有序，并且符合设计要求。

4.验收测试：按照设计要求进行各种功能测试和安全测试，包括以下内容：

-接地测试：使用接地电阻测试仪检测所有金属部件的接地电阻，确保符合相关标准。

-对地绝缘测试：使用绝缘电阻测试仪对所有电缆进行测试，确保对地绝缘符合要求。 -过电压保护测试：对过电压保护装置进行测试，确保在发生过电压时能够及时切断电源。

-短路保护测试：对短路保护装置进行测试，确保在发生短路时能够及时切断电源。

5.验收记录：将每个配电柜、控制柜和配电箱的安装和验收结果记录在验收表中。该记录应包括以下内容：

-设备的型号、规格和数量。

-安装的日期、地点和安装人员。

-检查和测试的结果。

-验收人员的签字和日期。

6.验收报告：根据以上记录，编写验收报告，对整个安装过程进行总结和评价。报告应包括以下内容：

-安装质量的总体评价。

-安装过程中出现的问题和处理方法。

-各个配电柜、控制柜和配电箱的详细检查和测试结果。

-验收人员的建议和意见。

以上是成套配电柜、控制柜和动力、照明配电箱安装检验批验收记录的一般步骤和要点。根据具体的项目和要求，还可以根据需要增加其他的检查和测试内容。

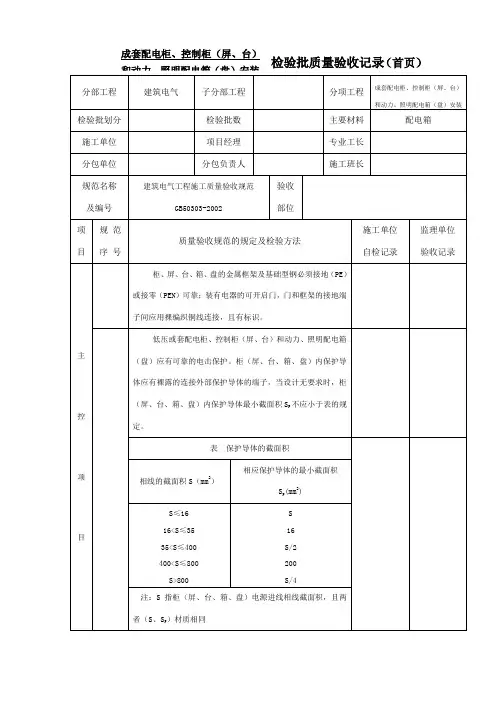

检验批质量验收记录（首页）

分部工程 建筑电气 子分部工程 分项工程 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装

检验批划分 检验批数 主要材料 配电箱

施工单位 项目经理 专业工长

分包单位 分包负责人 施工班长

规范名称

及编号 建筑电气工程施工质量验收规范

GB50303-2002 验收

部位

项目 规 范

序 号 质量验收规范的规定及检验方法 施工单位

自检记录 监理单位

验收记录

主

控

项

目 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

低压或套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于表的规定。

表 保护导体的截面积

相线的截面积S（mm2） 相应保护导体的最小截面积Sp(mm2)

S≤16

16

35

400

S>800 S

16

S/2

200

S/4

注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相同 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

高压成套配电柜必须按本规范第条的规定交接试验合格，且应符合下列规定：

1. 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；

2. 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
