螺栓球网架安装施工方案

施工组织设计

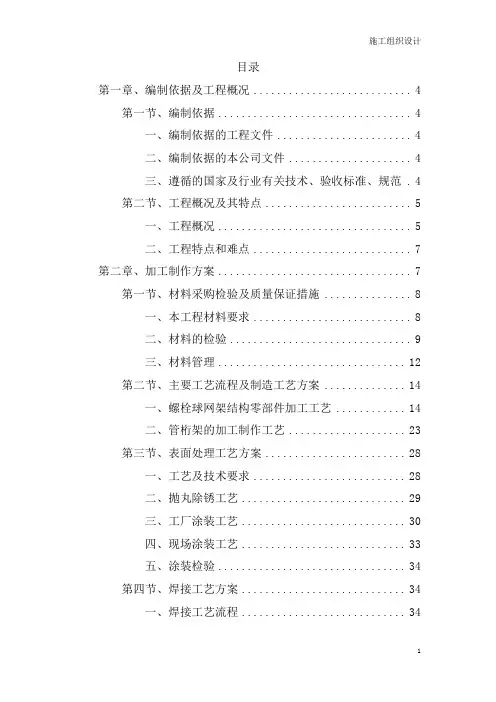

1 目录

第一章、编制依据及工程概况 ........................... 4

第一节、编制依据 ................................. 4

一、编制依据的工程文件 ....................... 4

二、编制依据的本公司文件 ..................... 4

三、遵循的国家及行业有关技术、验收标准、规范 . 4

第二节、工程概况及其特点 ......................... 5

一、工程概况 ................................. 5

二、工程特点和难点 ........................... 7

第二章、加工制作方案 ................................. 7

第一节、材料采购检验及质量保证措施 ............... 8

一、本工程材料要求 ........................... 8

二、材料的检验 ............................... 9

三、材料管理 ................................ 12

第二节、主要工艺流程及制造工艺方案 .............. 14

一、螺栓球网架结构零部件加工工艺 ............ 14

二、管桁架的加工制作工艺 .................... 23

第三节、表面处理工艺方案 ........................ 28

一、工艺及技术要求 .......................... 28

二、抛丸除锈工艺 ............................ 29

三、工厂涂装工艺 ............................ 30

四、现场涂装工艺 ............................ 33

网架安装施工方案

一、施工方法综述：

本钢网架工程为双层螺栓球节点球壳网架，跨度122米。针对本工程网架的特点，结合我公司在厚石电厂煤仓施工安装积累下来的施工经验，网架安装拟采用：分条分块法及微型吊具高空散装法。

该方法分两个阶段进行，第一阶段为分条分块安装，即跟据起重设备的机械性能、安装高度、现场条件等因素，将网架分割成若干条块．先在地面由支座节点部分进行拼装，然后分块吊至设计位置，临时固定后，再进行条块之间的调整、连接。第二阶段为高空散装，即在地面上将网架拼装成许许多多的小单元，利用吊车或座落在网架上的微型吊具吊至设计位置，然后由高空作业人员完成节点的连接。

该方法的优点是不用脚手架，不仅大福度降低了网架的安装费用，更重要的是节省了搭设、拆除脚手架所用的时间，可以缩短整个工程的工期。但由于分条分块安装法，高空作业多，由此带来的安全隐患相对多一些，工作效率相对低一些，故对于现场施工人员的安装经验要求较高。

二、施工工艺流程

制作—运输—现场验收—分块组装—测量尺寸—分块吊装—条块之间连接一一复核尺寸、佼正调整—地面拼装小单元—微型吊具高空散装一防火漆涂装一竣工交验。

三、施工准备：

1. 螺栓球节点网架安装,要求场地整齐，平整坚实，为保证在雨季正常施工，场地应有可靠的排水措施。

2. 土建单位应用水平仪将土建支承面上网架予埋板的相对标高全部测出标示在平面图纸相应的位置处,并将此数据图提供给工程监理和网架安装工程师,作为安装和对各支承点复测验收的依据。土建单位应按网架安装规范要求提供合格的网架支承面。

3.开工前须组织人员勘察现场，复核轴线尺寸及预埋件的标高、平面位移是否符合设计要求。

4.保证水、电道路的三通，应确保构件运输到位的道路畅通。

5.安装前应熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。

6.运至现场的构件必须按指定地点堆放。

7.所有安装工具、机具应按技术要求配齐，安装所用的垫铁、焊条必须准备齐全。

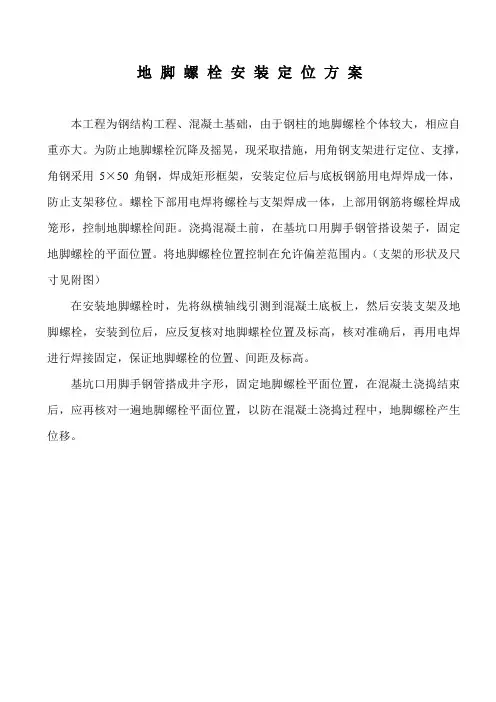

地脚螺栓安装定位方案

本工程为钢结构工程、混凝土基础，由于钢柱的地脚螺栓个体较大，相应自重亦大。为防止地脚螺栓沉降及摇晃，现采取措施，用角钢支架进行定位、支撑，角钢采用5×50角钢，焊成矩形框架，安装定位后与底板钢筋用电焊焊成一体，防止支架移位。螺栓下部用电焊将螺栓与支架焊成一体，上部用钢筋将螺栓焊成笼形，控制地脚螺栓间距。浇捣混凝土前，在基坑口用脚手钢管搭设架子，固定地脚螺栓的平面位置。将地脚螺栓位置控制在允许偏差范围内。（支架的形状及尺寸见附图）

在安装地脚螺栓时，先将纵横轴线引测到混凝土底板上，然后安装支架及地脚螺栓，安装到位后，应反复核对地脚螺栓位置及标高，核对准确后，再用电焊进行焊接固定，保证地脚螺栓的位置、间距及标高。

基坑口用脚手钢管搭成井字形，固定地脚螺栓平面位置，在混凝土浇捣结束后，应再核对一遍地脚螺栓平面位置，以防在混凝土浇捣过程中，地脚螺栓产生位移。

螺栓球钢网架工程施工组织设计方案

1 / 60

成都市岷江自来水厂应急调节水池项目

取水泵房屋盖网架工程

施工组织设计

螺栓球钢网架工程施工组织设计方案

2 / 60 编制单位:江苏飞天网架工程有限公司

日 期: 2014年 ０６ 月 18 日

编 制: 彭传鼎

审 核: 白广增

审 批: 谢俊友

目录

第一章 工程概况ﻩ错误!未定义书签。

1．１、工程简介ﻩ错误!未定义书签。

1.2、工程难点分析ﻩ错误!未定义书签。

1.3、编制依据.............................................错误!未定义书签。

1．4、施工目标ﻩ错误!未定义书签。

1．5、施工技术路线 ........................................错误!未定义书签。

第二章 加工制作ﻩ错误!未定义书签。

2.1螺栓球制作工艺流程图 ..................................错误!未定义书签。

２.2、零部件制作工艺ﻩ错误!未定义书签。

2.3、网架构件的基层表面处理 ...............................错误!未定义书签。

2．4、成品保护ﻩ错误!未定义书签。

2.5、网架焊接ﻩ错误!未定义书签。

2.6小单元试拼装ﻩ错误!未定义书签。

2.７、包装、运输和存放ﻩ错误!未定义书签。

第三章 安装方案.............................................错误!未定义书签。

3.1、施工总体部署和施工方法ﻩ错误!未定义书签。

3.２、施工流程ﻩ错误!未定义书签。

第四章 施工技术措施 .........................................错误!未定义书签。 螺栓球钢网架工程施工组织设计方案
