螺栓球钢网架工程施工组织设计方案

  • 格式：docx
  • 大小：997.08 KB
  • 文档页数：61

·

·

成都市岷江自来水厂应急调节水池项目取水泵房屋盖网架工程

施工组织设计

编制单位：江苏飞天网架工程有限公司

日 期： 2014 年 06 月 18 日

编 制： 彭传鼎

审 核： 白广增

审 批： 谢俊友 ·

·

目录

第一章 工程概况 .................................................................................................................................................................................................................. 1

1.1 、工程简介 ............................................................................................................................................................................................................... 1

1.2 、工程难点分析 ................................................................................................................................................................................................... 2

1.3 、编制依据 ............................................................................................................................................................................................................... 2

1.4 、施工目标 ............................................................................................................................................................................................................... 3

1.5 、施工技术路线 ................................................................................................................................................................................................... 3

第二章 加工制作 ...................................................................................................................................................................................................................... 4

2.1 螺栓球制作工艺流程图 ................................................................................................................................................................................. 4

2.2 、零部件制作工艺 ............................................................................................................................................................................................. 4

2.3 、网架构件的基层表面处理...................................................................................................................................................................... 8

2.4 、成品保护 ............................................................................................................................................................................................................... 9

2.5 、网架焊接 ............................................................................................................................................................................................................... 9

2.6 小单元试拼装 ..................................................................................................................................................................................................... 10

2.7 、包装、运输和存放 .................................................................................................................................................................................... 11

第三章 安装方案 .............................................................................................................................................................................................................. 12

3.1 、施工总体部署和施工方法.................................................................................................................................................................. 12

3.2 、施工流程 ........................................................................................................................................................................................................... 15

第四章 施工技术措施 .................................................................................................................................................................................................. 16

4.1 、技术准备 ........................................................................................................................................................................................................... 16

4.2 、脚手架搭设质量控制要求.................................................................................................................................................................. 17

4.3 、网架拼装及技术措施 ............................................................................................................................................................................. 19

4.4 、现场测量方案 ............................................................................................................................................................................................... 23

合集下载

钢楼梯工程施工组织设计方案

钢楼梯工程施工组织设计方案

北京中关村国际学校改造装修工程

3#楼梯新增钢梯改造工程施工方案

编制人：***

审核人：***

审批人：陈剑雄

北京清控水木建筑工程有限公司 2015年8月10日

目录

1．编制依据 .................................................................................................... 3

2.工程概况 ...................................................................................................... 3

2.1基本情况 .................................................................................................. 3

2.2施工现场难点 ............................................................................................ 4

3.施工部署 ...................................................................................................... 4

3.1工程质量目标 ............................................................................................ 4

3.2现场文明安全管理目标 ............................................................................... 4

钢网架体育馆工程施工设计方案

钢网架体育馆工程施工设计方案

钢网架体育馆工程施工组织设计

-----------------------作者： -----------------------日期：

27钢网架体育馆工程施工组织设计

编制日期：2004年5月10日

编制单位：

目录

第一卷 工程概况 ................................................................... 6

第二卷 施工准备工作 ........................................................... 11

第一章 钢结构设计、制造、安装及土建单位的分工 ............. 11

第二章 安装方法和主要安装机械选择 ................................ 12

第三卷 施工机械设备供应计划 .............................................. 19

第一章 1.项目班子组成 ................................................... 19

第二章 2.技术准备工作 ................................................... 19

第三章 3.材料准备工作 ................................................... 22

第四章 4.劳动力组织....................................................... 22

第五章 5.临时水电设施及主要施工机械和工具 .................... 23

第六章 施工暂设 ............................................................. 24

钢桁架工程施工组织设计方案

钢桁架工程施工组织设计方案

合山集中供热工程桁架施工安装

专

项

施

工

方

案

* * ****

项目负责人：立新

审 核 人：志福

编制日期：2017年 月 日

目 录

一、编制依据： .............................................. 1

二、工程概况： .............................................. 1

三、施工准备： .............................................. 1

四、施工部署................................................ 3

五、施工工艺： .............................................. 4

六、钢结构吊装就位 .......................................... 6

七、应注意的质量问题 ........................................ 8

八、保证质量的技术措施 ...................................... 9

九、安全保证措施 ........................................... 10

十、环境保护与文明施工技术措施 ............................. 11

十一、季节性施工措施 ....................................... 11

钢桁架施工方案

一、编制依据：

1. 本工程结构施工图纸；

2. 《钢结构工程施工质量验收规》GB50205-2001；

3. 国家和地方现行的有关建筑施工的法规、规程；

4. 施工工艺标准。

5. 《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）

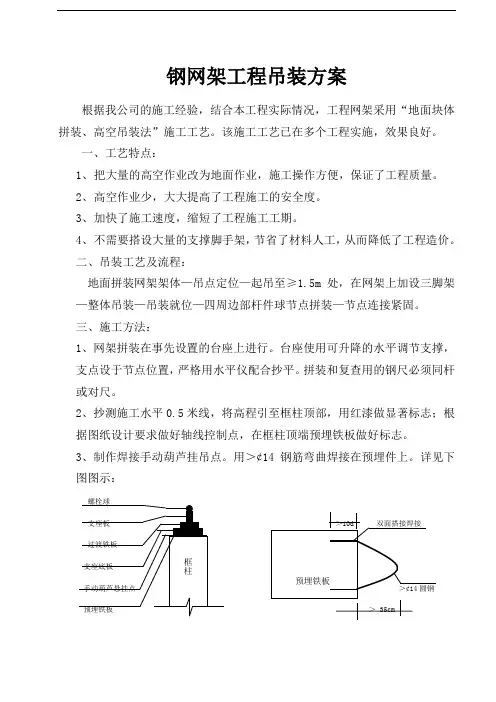

钢网架(螺栓球)工程吊装方案

钢网架(螺栓球)工程吊装方案

钢网架工程吊装方案

根据我公司的施工经验，结合本工程实际情况，工程网架采用“地面块体拼装、高空吊装法”施工工艺。该施工工艺已在多个工程实施，效果良好。

一、工艺特点：

1、 把大量的高空作业改为地面作业，施工操作方便，保证了工程质量。

2、 高空作业少，大大提高了工程施工的安全度。

3、 加快了施工速度，缩短了工程施工工期。

4、 不需要搭设大量的支撑脚手架，节省了材料人工，从而降低了工程造价。

二、吊装工艺及流程：

地面拼装网架架体—吊点定位—起吊至≥1.5m处，在网架上加设三脚架—整体吊装—吊装就位—四周边部杆件球节点拼装—节点连接紧固。

三、施工方法：

1、网架拼装在事先设置的台座上进行。台座使用可升降的水平调节支撑，支点设于节点位置，严格用水平仪配合抄平。拼装和复查用的钢尺必须同杆或对尺。

2、抄测施工水平0.5米线，将高程引至框柱顶部，用红漆做显著标志；根据图纸设计要求做好轴线控制点，在框柱顶端预埋铁板做好标志。

3、制作焊接手动葫芦挂吊点。用＞¢14钢筋弯曲焊接在预埋件上。详见下图图示：

螺栓球

支座板 ＞10d 双面搭接焊接

过渡铁板

支座底板

手动葫芦悬挂点 ＞¢14圆钢

预埋铁板 ＞ 35cm 框柱

预埋铁板

4、 网架起升吊点布置示意图
