电缆埋地敷设施工方案

渔港35kV电源线工程

电缆敷设施工方案

天津兆沣电力工程有限公司

年 月 日

批准： 日期：

审核： 日期：

编写： 日期：

一、编制依据

1.天津市泰达工程设计有限公司提供的施工图及说明书；

2.施工图设计审核会议纪要；

3.本工程路径和现场调查资料。

二、施工依据和标准

1.天津市泰达工程设计有限公司提供的施工图；

2.GB50233-2005《110-500kV架空电力线路施工及验收规范》；（参考）

3.GB50173-92《电气装置安装工程 35kV及以下架空电力线路施工

及验收规范》；

4.GB26859-2011《电力安全工作规程电力线路部分》(线路部分)；

5.《国家电网公司电力安全工作规程（线路部分）》；

6.《国家电网公司电力建设工程质量监理管理办法》；

7.参照与本工程有关的国家现行施工验收规范和标准。；

三、监理、设计、建设单位

建设单位：天津市电力公司滨海供电分公司

监理单位：天津市电力工程监理有限公司

设计单位：天津市泰达工程设计有限公司

施工单位：天津兆沣电力工程有限公司

四、工程概况

1、工程名称：渔港35kV电源线工程

2、工程编号：

3、工程介绍

（1）线路路径：

南双、南友线路破口路径

自现状南友11#杆大号侧117米处与137米处分别新建35JGu33-9m塔（无地线塔头）二基（B1、B2），自现状南友、南双线分别T接一回电缆线路引下（现状四回路中上侧的两回110kV线路不做改动），新建双回电缆线路穿过大丰路后沿汉蔡路架设，线路改为双回35kV架空线路与四回110KV架空线路沿汉蔡路架设，钻越疆滨500kV线路，至C18杆后，线路再次改为电缆引下，沿汉蔡支路以及纬三路敷设至渔港站内结束。

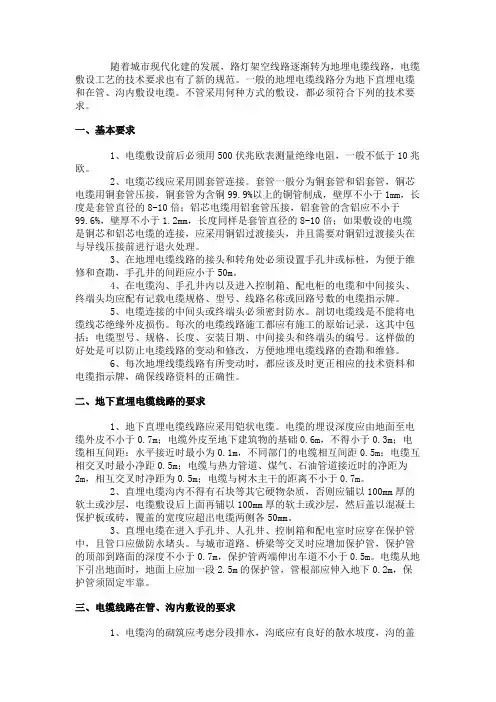

随着城市现代化建的发展，路灯架空线路逐渐转为地埋电缆线路，电缆敷设工艺的技术要求也有了新的规范。一般的地埋电缆线路分为地下直埋电缆和在管、沟内敷设电缆。不管采用何种方式的敷设，都必须符合下列的技术要求。

一、基本要求

1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于1mm，长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99.6%，壁厚不小于1.2mm，长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。剖切电缆线是不能将电缆线芯绝缘外皮损伤。每次的电缆线路施工都应有施工的原始记录，这其中包括：电缆型号、规格、长度、安装日期、中间接头和终端头的编号。这样做的好处是可以防止电缆线路的变动和修改，方便地埋电缆线路的查勘和维修。

6、每次地埋线缆线路有所变动时，都应该及时更正相应的技术资料和电缆指示牌，确保线路资料的正确性。

二、地下直埋电缆线路的要求

1、地下直埋电缆线路应采用铠状电缆。电缆的埋设深度应由地面至电缆外皮不小于0.7m；电缆外皮至地下建筑物的基础0.6m，不得小于0.3m；电缆相互间距：水平接近时最小为0.1m，不同部门的电缆相互间距0.5m；电缆互相交叉时最小净距0.5m；电缆与热力管道、煤气、石油管道接近时的净距为2m，相互交叉时净距为0.5m；电缆与树木主干的距离不小于0.7m。

介休棚户区高层住宅南区

电缆埋地施工方案

一、工程概况：

本工程为介休棚户区高层住宅南区，位于山西省介休市金融路西段。建筑面积：72655.07平方米，其中住宅面积：49630.78平方米，商铺面积：6371.83平方米，地下车库二层面积：16652.46平方米。地下二层，住宅地上二十四层，建筑高度73.75米，商铺三层，高度10.95米。钢筋混凝土有梁式筏板基础，上部钢筋混凝土剪力墙结构，结构设计使用年限50年，抗震等级：剪力墙二级。

二、现场概况：

介休市供往棚户区南区的电缆在1#住宅楼北侧与中区交界的通道处采用架空敷设，按照施工现场平面布置，正处在木工加工场地上方，为防止塔吊来往吊运材料，将电缆挂断，造成用电及人员伤亡事故发生。建议将市供电主电缆由架空敷设改为埋地敷设。

三、施工方法：

1、在地表面开一道宽500mm的沟槽，深800mm，在沟槽内用M5.0水泥砂浆砌一条电缆沟槽，深200mm，沟槽内先垫100厚细砂，将电缆敷设好，然后将电缆沟槽用细砂填平，盖板盖好，用原土回填至原地面。

2、电缆保护：

在电缆沟槽上方用木桩做标志，间隔50m处和电缆接头处、转弯处、进入建筑物处设置明显的桩位标志，在桩位上标明方位及埋设深度。

3、详见附图：

京能乌拉特中旗二期40MWp风光同场光伏发电项目

电

缆

敷

设

施

工

方

案

编制：

审核：

批准：

目 录

1、编写依据

2、工程概况

3、施工工艺

4、施工要求

5、施工组织安排

6、施工方法

7、质量控制

8、强制性条文

9、安全及文明施工

一．编写依据

1《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）

2《电力建设火电工程施工工艺实施细则》（DJ-GY-19）

3《电力建设安全工作规程》（DL5009.1-2002）

4《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）

5京能乌拉特中旗二期40MWp风光同场光伏发电项目的招标文件；

6京能乌拉特中旗二期40MWp风光同场光伏发电项目工程施工图纸

二、工程概况

京能乌拉特中旗光伏发电项目场址位于内蒙古巴彦淖尔市乌拉特中旗川井镇境内，川井镇东北约25km 处，距旗政府所在地海流图镇约70km，其间有212 省级公路与草原简易公路相连，交通尚属便利。

京能乌拉特中旗光伏发电项目，由内蒙古京能乌兰伊力更风力发电有限责任公司建设；设计单位为华北电力设计院工程有限公司；内蒙古蒙能建设工程监理有限责任公司承担施工监理；项目规划容量为80MWp，本期建设40MWp。由三家施工单位共同承建，负责设备采购、土建、安装、调试及其辅助工程施工总承包。我公司承建本项目规模为20MWp，天津电建承建项目规模为10MWp，内蒙古送变电承建规模为10MWp。

电缆敷设时，为了防止电缆承受过大的拉力和过度的弯曲，避免机械损伤，便于排列整齐，电缆敷设基本采用直埋方式与其它固定方式相结合。

三、施工工艺

1、施工工艺流程图

施工准备→ 测量放样→ 挖沟→清理铺沙土→ 电缆敷设→ 电缆保护管敷设→
