8051的引脚定义及功能

  • 格式：doc
  • 大小：570.50 KB
  • 文档页数：9

第 1 页 共 9 页 8051的引脚定义及功能

图（一）

图（二）

第 2 页 共 9 页 图（三）

1、 主电源引脚Vcc和Vss

Vcc-------电源端，工作电源和编程校验（+5v）

Vss-------接地端

2、 时钟振荡电路引脚XTAL1和XTAL2

XTAL1和XTAL2分别用作石英晶体振荡电路的反相器输入和输出端，也是独立的输入和输出反相放大器。两脚之间一般接一个1.2~12MHz的晶振，也可以接频率高达24MHz或者更高，但是频率越高功耗也就越大，常用晶振有3.58MHz、6MHz、11.059MHz和12MHz。和晶振并联的两个电容的大小对振荡频率有微小影响，可以起到频率微调作用。一般而言，电容可以在20~40pF之间选择。在实际设计时，晶振和电容尽可能与单片机靠近，以减少引

第 3 页 共 9 页 线的寄生电容。（也可以采用陶瓷谐振器件，此时，振荡电容要大一些，一般在30~50pF之间，常用33pF）。

检测晶体是否起振的方法：用示波器可以观察到XTAL2输出的十分漂亮的正弦波；也可用万能表测量（档位调到直流档，这时测得的是有效值）XTAL2与地之间的电压，可以看到2V左右的电压。

① 在使用内部振荡电路时，这两个端子用来外接石英晶体，振荡频率为晶振频率，振荡信号送至内部时钟电路产生时钟脉冲信号

② 采用外部振荡电路，则XTAL2用于输入外部振荡脉冲，该信号直接送至内部时钟电路，而XTAL1必须接地

3、 控制信号引脚RST/ VＰＤ　、ALE/PROG、PSEN和EA/Vpp

RST/Vpp-------RST为复位信号输入端。

当RST端保持2个机器周期（24个时钟周期）以上的高电平时，使单片机完成复位操作，实际制作是可以用同一数量级的电阻和电容代替，充电时间RC或可以直接测量，以保证单片机的复位电路可靠。此引脚内部已有一个50~300k的电阻器接地，所以只须接一个电容器至+Vcc，即可在电源ON时产生开机复位的功能，但常在RESET引脚用一个8.2~10k电阻器接地，以缩短开机复位的时间。也可在电容器两端并联一个常开按钮，以便按此按钮时可以强迫系统复位。如果RST持续为高

第 4 页 共 9 页 电平，单片机就处于循环复位状态。

复位操作通常两种基本形式：

上电自动复位：上电瞬间，电容两端电压不能突变，此时电容的负极RESET相连，电压全部加在了电阻上，RESET的输入为高，芯片被复位，随之+5v电源给电容充电，电阻上的电压渐渐减小，最后约为0，芯片正常工作。并联在电容的两端为复位开按钮。一般来说，只要RST管脚上保持10ms以上的高电平，就能使单片机复位。当复位信号发生后会产生下列作用：

①复位特殊功能寄存器的值

特殊功能寄存器复位后的默认值表

寄存器名称 复位值

PC 0000H

ACC 00H

B 00H

PSW 00H

SP 07H

DPTR 0000H

P0---P3 FFH

IP(8051) XXX00000B

IP(8052) XX000000B

IE(8051) 0XX00000B

IE(8052) 0X000000B

TMOD 00H

TCON 00H

T2CON(8052) 00H

TH0 00H

TL0 00H

TH1 00H

TL1 00H

TH2(8052) 00H

TL2(8052) 00H

RCAP2H(8052) 00H

第 5 页 共 9 页 RCAP2L(8052) 00H

SCON 00H

SBUF 不一定

PCON(HMOS) 0XXXXXXXB

PCON(CMOS) 0XXX0000B

注：（8051）代表8031、8051、80C51、87C51、89C51等型号；

（8052）代表80C32、80C52、87C52、87C54和89C55等型号；（HMOS）代表HMOS版本，（CMOS）代表CMOS版本

②在P0~P3的每一个引脚都写入1

③令CPU从地址0000H开始执行程序

第2功能VPD为内部RAM的备用电源输入端。当主电源Vcc一旦发生断电（称掉电或失电）降到一定低电压值时，可通过VＰＤ　为单片机内部RAM提供电源，以保护片内RAM中的信息不丢失，使上电后能继续正常运行。

ALE/PROG------- ALE为地址锁存允许信息。在访问外部存储器时，ALE用来锁存P0扩展地址低8位的地址信号（当CPU对外部设备存取数据时，此脚输出脉冲的下降沿可用来锁住由P0送出的低字节地址）。在不访问外部存储器时，ALE也以时钟振荡频率的1/6的固定速率输出，因而它又可用作外部定时或其他需要。但是，在遇到访问外部数据存储器时，会丢失一个ALE脉冲。ALE能驱动8个LSTTL门输入端。第2功能PROG是对内部ROM编程时的编程脉冲输入端。

PSEN-------外部程序存储器控制信号。当访问外部ROM时，PSEN产生负脉冲作为外部ROM的选通信号。

第 6 页 共 9 页 而在访问外部数据RAM或片内ROM时，不会产生有效的PSEN信号。PSEN可驱动8个LSTTL门输入端。

EA/Vpp-------访问外部程序存储器控制信号。对8051而言，它们的片内有4KB的程序存储器。

当EA为高电平时，CPU访问程序存储器有2种情况：第一种情况是访问的地址空间在0~4KB范围内，CPU访问片内程序存储器；第2种情况是访问的地址超出4KB时，CPU将自动执行外部程序存储器的程序，即访问外部ROM。

当EA接地时，只能访问外部ROM。

第２功能Vpp为编程电源输入。

４、4个8位I/O端口P0、P1、P2和P3

P0口（P0.0~P0.7）是一个8位漏极开路型的双向I/O口。内部没有上拉电阻器。若欲输出高电平或低电平，须用户在引脚接上外部上拉电阻器，如下图：

第 7 页 共 9 页

当外接存储器或I/O时，必须利用P0.0~P0.7作为地址总线及数据总线。P0作输出端口用时，每只引脚均可驱动8个LSTTL负载。若某引脚想做输入脚用，则须先将1写入该引脚。

第2功能是在访问外部存储器时，分时提供低8位地址线和8位双向数据总线。在对片内ROM进行编程和校验时，P0口用于数据的输入和输出。

P1口（P1.0~P1.7）是一个内部带提升电阻（上拉电阻，约30k）的准双向I/O口，每只引脚可驱动4个LSTTL负载。每只引脚均可当成输入脚或输出脚用。若某引脚想做输入脚用，则须先将1写入该引脚。在对片内ROM编程和校验时，P1口用于接收低8位地址。

引脚名称 特殊功能

第 8 页 共 9 页 P1.0 T2（定时/计数器2的外部输入脚）

P1.1 T2EX（定时/计数器2处于捕获或自动再加载模式下的触发输入脚）

P2口（P2.0~P2.7）是一个内部带提升电阻的8位准双向I/O口，类似P1。第2功能是当CPU使用16位的地址对外部存储器进行存取时，P2被用来输出地址的高8位地址。在对片内ROM进行编程和校验时，P2口用作接收高8位地址和控制信号。

P3口（P3.0~P3.7）是一个内部带提升电阻的8位准双向I/O口，类似P1。在系统中，这8个引脚都由各自的第2功能。如下表

表1.1 P3口的第2功能

P3口各引脚 第2功能

P3.0 RXD（串行端口的输入脚）

P3.1 TXD（串行端口的输出脚）

P3.2 INT0（外部中断0输入）

P3.3 INT1（外部中断1输入）

P3.4 T0（定时器/计数器的外部输入）

P3.5 T1（定时器/计数器的外部输入）

P3.6 WR（片外数据存储器写选通控制输出）

P3.7 RD（片外数据存储器读选通控制输出）

WR------当CPU欲将数据送至外部RAM或I/O设备时，

第 9 页 共 9 页 此脚会产生负脉冲，称为写入脉冲输出端。

RD-------当CPU欲从外部RAM或I/O设备时，此脚会产生负脉冲，称为读取脉冲输出端。

各端口的负载能力：P0口的每一位能驱动8个LSTTL门输入端，P1~P3口的每一位能驱动4个LSTTL门输入端。

51单片机系列的I/O口作为输出口时，其拉电流（向外输出电流）的能力是A级别，不足以点亮一个发光二极管；而其灌电流（往内输入电流）的方式可高达20mA，故采用灌流式驱动发光二极管，而如今的一些增强型单片机，是可以采用拉电流方式驱动LED的，因此只要单片机的输出电流能力足够即可。

注：LED的额定电压和额定电流：

LED--------------.7~.4V/--------------2.7~4.2V3mm---2mA~10mA红/绿12蓝白直径为

一般都串联一个限流电阻，来限制发光二极管的工作电流在2mA~10mA。

合集下载

51单片机程序引脚定义规则

51单片机程序引脚定义规则

51单片机程序引脚定义规则

51单片机（通常指的是8051系列单片机）是一种非常常见的微控制器，广泛应用于各种嵌入式系统。它的程序引脚定义规则是固定的，通常由单片机的制造商提供。

以下是一个简化的51单片机引脚定义规则：

1. P0口：通常作为低8位I/O端口使用。在访问外部存储器时，P0口也作为低8位地址/数据总线使用。

2. P1口：通常作为8位I/O端口使用。

3. P2口：通常作为高8位地址/数据总线使用，或作为辅助I/O端口。

4. P3口：除了标准的I/O功能外，P3口还有额外的功能，如中断、串行通信等。

5. P4口：在一些扩展型的51单片机中存在，通常作为附加的I/O端口或地址总线。

6. P5口：在一些扩展型的51单片机中存在，通常作为附加的I/O端口或地址总线。

7. P6口：在一些扩展型的51单片机中存在，通常作为附加的I/O端口或地址总线。 8. P7口：在一些扩展型的51单片机中存在，通常作为附加的I/O端口或地址总线。

以上只是一种通用的描述，具体的引脚定义可能会因不同的51单片机型号而有所不同。为了获得准确的引脚定义，你应该查阅你所使用的单片机的数据手册或参考手册。

8051单片机的引脚及其功能

8051单片机的引脚及其功能

8051单片机的引脚及其功能.txt爱，就大声说出来，因为你永远都不会知道，明天和意外，哪个会先来！石头记告诉我们：凡是真心爱的最后都散了，凡是混搭的最后都团圆了。你永远看不到我最寂寞的时候，因为在看不到你的时候就是我最寂寞的时候！

今天我们学习8051单片机的引脚及其功能。

8051系列各种芯片的引脚是互相兼容的，8051，8751和8031均采用40脚双列直播封装型式。当然，不同芯片之间引脚功能也略有差异。8051单片机是高性能的单片机，因为受到引脚数目的限制，所以有不少引脚具有第二功能，其中有些功能是8751芯片所专有的。各引脚功能简要说明如下：

Vcc（40脚）：电源端，为＋5V。

Vss（20脚）：接地端。

时钟电路引脚XLAL2(18脚)：接外部晶体和微调电容的一端。若需采用外部时钟电路时，该引脚输入外时钟脉冲，要检查8051的振荡电路是否正确工作，可用示波器查看XLAL2端是否有脉冲信号输出。

时钟电路引脚XLAL1(19脚)：接外部晶体的微调电容的另一端。在片内它是振荡电路方相放大器的输入端。在采用外部时钟时，该引脚必须接地。

RST(9脚)：RST是复位信号输入端，高电平有效。当此输入端保持两个机器周期，即24个时钟振荡周期的高电平时，就可以完成复位操作。RST引脚的第二功能是VPD,即备用电源的输入端。当主电源Vcc发生故障降低到低电平规定值时，将＋5V电源自动接入RST端，为RAM提供备用电源，以保证存储在RAM中的信息不丢失，以使电源正常后能继续正常运行。

ALE（30脚）：地址锁存允许信号端。当8051上电正常工作后，ALE引脚不断向外输出正脉冲信号，此频率为振荡器频率fosc的1/6。CPU访问片外存储器时，ALE输出信号作为锁存低8位地址的控制信号。在CPU访问片外数据存储器时，会丢失一个脉冲。平时不访问外存储器时，ALE端也可1/6的振荡频率固定输出正脉冲，因而ALE也可以用作对外输出时钟或定时信号。如果你想看一下8051芯片的好坏，可用示波器查看ALE端是否有脉冲信号输出，如有，则8051基本上是好的。ALE端的负载驱动能力为8个LS型TTL。此引脚的第二功能PROG是对片内带有4K EPROM的8751固化程序时，作为编程脉冲输入端。

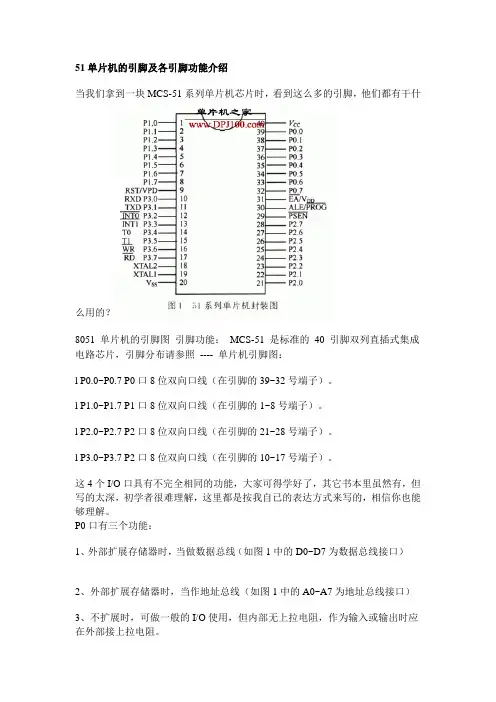

51单片机各引脚功能介绍

51单片机各引脚功能介绍

51单片机的引脚及各引脚功能介绍

当我们拿到一块MCS-51系列单片机芯片时，看到这么多的引脚，他们都有干什么用的？

8051 单片机的引脚图 引脚功能： MCS-51 是标准的 40 引脚双列直插式集成电路芯片，引脚分布请参照 ---- 单片机引脚图：

l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。

l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。

l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。

l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。

这4个I/O口具有不完全相同的功能，大家可得学好了，其它书本里虽然有，但写的太深，初学者很难理解，这里都是按我自已的表达方式来写的，相信你也能够理解。

P0口有三个功能：

1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口） 内容来自单片机之家

2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）

3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其内部有上拉电阻。

P2口有两个功能：

1、扩展外部存储器时，当作地址总线使用

2、做一般I/O口使用，其内部有上拉电阻；

P3口有两个功能：

除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，具体功能请参考我们后面的引脚说明。

有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，

即：编程脉冲：30脚（ALE/PROG）

编程电压（25V）：31脚（EA/Vpp）

接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。

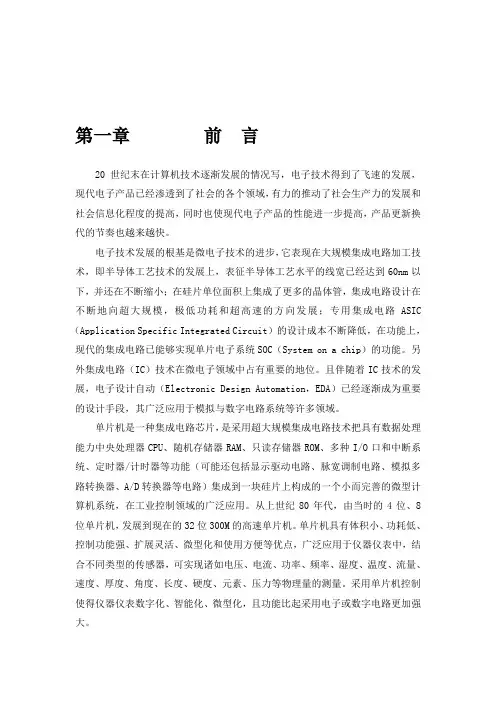

8051单片机的FPGA设计与实现
