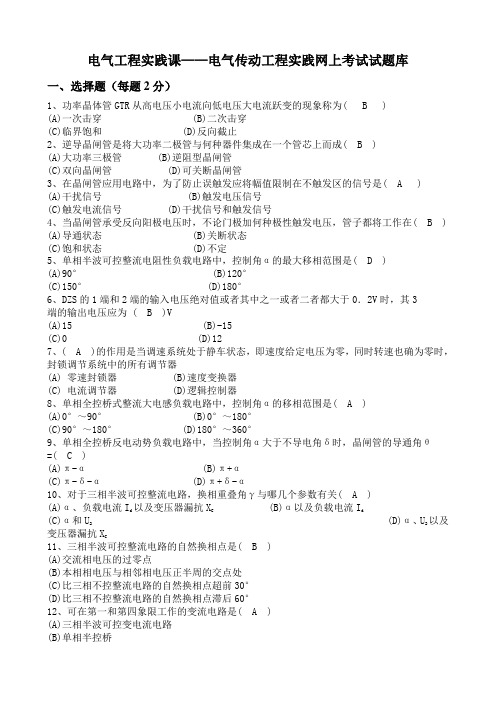

电气工程实践课——电气传动工程实践网上考试试题库

电气工程实践课——电气传动工程实践网上考试试题库一、选择题（每题2分）1、功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( B )(A)一次击穿 (B)二次击穿(C)临界饱和 (D)反向截止2、逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( B )(A)大功率三极管 (B)逆阻型晶闸管(C)双向晶闸管 (D)可关断晶闸管3、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( A )(A)干扰信号 (B)触发电压信号(C)触发电流信号 (D)干扰信号和触发信号4、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( B )(A)导通状态 (B)关断状态(C)饱和状态 (D)不定5、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( D )(A)90° (B)120°(C)150° (D)180°6、DZS的1端和2端的输入电压绝对值或者其中之一或者二者都大于0．2V时，其3端的输出电压应为 ( B )V(A)15 (B)-15(C)0 (D)127、( A )的作用是当调速系统处于静车状态，即速度给定电压为零，同时转速也确为零时，封锁调节系统中的所有调节器(A) 零速封锁器 (B)速度变换器(C) 电流调节器 (D)逻辑控制器8、单相全控桥式整流大电感负载电路中，控制角α的移相范围是( A )(A)0°～90° (B)0°～180°(C)90°～180° (D)180°～360°9、单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( C )(A)π-α (B)π+α(C)π-δ-α (D)π+δ-α10、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( A )(A)α、负载电流Id 以及变压器漏抗XC(B)α以及负载电流Id(C)α和U2 (D)α、U2以及变压器漏抗XC11、三相半波可控整流电路的自然换相点是( B )(A)交流相电压的过零点(B)本相相电压与相邻相电压正半周的交点处(C)比三相不控整流电路的自然换相点超前30°(D)比三相不控整流电路的自然换相点滞后60°12、可在第一和第四象限工作的变流电路是( A )(A)三相半波可控变电流电路(B)单相半控桥(C)接有续流二极管的三相半控桥(D)接有续流二极管的单相半波可控变流电路13、快速熔断器可以用于过电流保护的电力电子器件是( B )(A)功率晶体管 (B)IGBT(C)功率MOSFET (D)晶闸管14、若增大SPWM 逆变器的输出电压基波频率，可采用的控制方法是( C )(A)增大三角波幅度 (B)增大三角波频率(C)增大正弦调制波频率 (D)增大正弦调制波幅度15、采用多重化电压源型逆变器的目的，主要是为( C )(A)减小输出幅值 (B)增大输出幅值(C)减小输出谐波 (D)减小输出功率16、电流型逆变器中间直流环节贮能元件是( B )(A)电容 (B)电感(C)蓄电池 (D)电动机17、将直流电能转换为交流电能馈送给交流电网的变流器是（ A ）(A)有源逆变器。

电气考试题库及答案解析一、单项选择题1. 电气工程中，以下哪种设备是用于测量电压的？A. 电流表B. 电压表C. 功率表D. 电阻表答案：B解析：电压表是专门用于测量电路中两点间的电压差值的设备，而电流表用于测量电流，功率表用于测量功率，电阻表用于测量电阻。

2. 交流电路中，正弦波形的周期性变化频率称为：A. 频率B. 周期C. 振幅D. 相位答案：A解析：频率是指交流电路中正弦波形每秒内周期性变化的次数，单位是赫兹（Hz）。

周期是指完成一个完整的正弦波形所需的时间，振幅是指波形的最大值，相位是指波形相对于参考点的偏移。

3. 在三相电路中，星形接法的三个相电压之间的关系是：A. 相等B. 互为120度相位差C. 互为180度相位差D. 互为90度相位差答案：B解析：在星形接法的三相电路中，三个相电压之间互为120度相位差。

这是因为星形接法中，每个相电压都是从星点引出的，而星点是三个相电压的公共点。

4. 以下哪种材料不适合用作绝缘材料？A. 橡胶B. 玻璃C. 木材D. 铜答案：D解析：铜是一种导电材料，不适合用作绝缘材料。

橡胶、玻璃和木材都是良好的绝缘材料，可以用于电气设备的绝缘。

5. 电气设备中，过载保护通常使用的保护元件是：A. 熔断器B. 继电器C. 接触器D. 断路器答案：A解析：熔断器是一种过载保护元件，当电流超过其额定值时，熔断器内部的金属丝会熔断，从而切断电路，保护电气设备不受损害。

二、多项选择题6. 以下哪些因素会影响电气设备的绝缘性能？A. 温度B. 湿度C. 电压D. 材料答案：A, B, C, D解析：温度、湿度、电压和材料都会影响电气设备的绝缘性能。

高温会降低绝缘材料的绝缘性能，湿度会增加导电性，电压过高可能导致绝缘击穿，不同材料的绝缘性能也不同。

7. 在电气工程中，以下哪些设备属于保护装置？A. 熔断器B. 过载继电器C. 漏电保护器D. 接触器答案：A, B, C解析：熔断器、过载继电器和漏电保护器都是电气工程中的保护装置，用于保护电路和设备。

形考1、电气传动系统做旋转运动时，其运动方程为（）。

正确答案是正确答案是：减速3、如图所示的负载机械特性属于（）。

正确答案是：反抗性恒转矩负载机械特性4、如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A 和B ,以下说法正确的是（）。

GD 2dn5心6正确答案是：A点是稳定运行点，B点是稳定运行点5、直流电动机的换向器与电刷配合，可将电枢绕组内的（）变换为电刷上的直流电势。

正确答案是：交流电势6、如图所示为他励直流电动机的机械特性曲线组，表示的是（）的人为机械特性。

7、如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（）。

8、如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d,下述表达正确的是（）。

二、判断题（每小题5分，共40分）△T>0, 9、当传动系统做旋转运动时，作用在电动机轴上的电磁转矩T和负载转矩TL之差，即T-TL=b T称为动态转矩，当即d n/dt>0时，系统处于加速运行状态。

（）正确的答案是“对”。

10、如图所示的负载机械特性属于恒功率负载机械特性。

（）正确的答案是“错”。

11>如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为C、D和E,则C点不是稳定运行点,D点是不稳定运行点，E点是稳定运行点。

（）。

正确的答案是“错”。

12、直流电机的主磁极是产生电动势的部件。

（）正确的答案是“错”。

13、直流电动机工作时，其电枢绕组中的电流是交流电流。

（）正确的答案是“对”。

14、直流电动机的转速大小与励磁电流大小、电枢回路电阻值和所加电源电压的极性有关。

正确的答案是“错”。

15、如图所示为他励直流电动机的机械特性曲线组，表示的是电枢回路串电阻的人为机械特性。

（）正确的答案是“错”。

16、如图所示为他励直流电动机四象限运行的机械特性曲线，曲线1是正向电动运行状态，曲线2是能耗制动运行状态，曲线3是反向电动运行状态。

电气工程试题及答案免费一、单项选择题（每题2分，共20分）1. 电气工程中，电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 以下哪个不是电气工程中常用的绝缘材料？A. 环氧树脂B. 聚氯乙烯C. 铜D. 硅橡胶答案：C3. 在交流电路中，电感元件的阻抗与频率的关系是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 随频率增加而增加答案：D4. 下列哪种波形不是正弦波？A. 正弦波B. 余弦波C. 方波D. 三角波答案：C5. 在电气工程中，变压器的作用是：A. 改变电压B. 改变电流C. 改变电阻D. 改变功率答案：A6. 电气设备中，三相电的相位差是：A. 30度B. 60度C. 90度D. 120度答案：D7. 电气工程中，用于测量电流的仪器是：A. 电压表B. 电流表C. 功率表D. 电阻表答案：B8. 电气工程中，电磁感应定律是由谁提出的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B9. 电气工程中，三相交流电的相电压和线电压之间的关系是：A. 相电压是线电压的1/√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压的√3倍答案：B10. 在电气工程中，以下哪个不是常用的电缆类型？A. 铜芯电缆B. 铝芯电缆C. 光纤电缆D. 钢芯电缆答案：C二、多项选择题（每题3分，共15分）1. 电气工程中，以下哪些元件属于被动元件？A. 电阻B. 电容C. 电感D. 二极管答案：ABC2. 在电气工程中，以下哪些设备可以用于测量电压？A. 电压表B. 电流表C. 功率表D. 电阻表答案：A3. 电气工程中，以下哪些因素会影响电感元件的阻抗？A. 电流B. 频率C. 电感值D. 电阻值答案：BC4. 电气工程中，以下哪些波形属于周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：ABC5. 在电气工程中，以下哪些因素会影响变压器的效率？A. 铁损B. 铜损C. 负载电流D. 频率答案：AB三、判断题（每题2分，共10分）1. 电气工程中，电流的方向是从正极流向负极。

电气考试题及答案多选一、多选题（每题2分，共10题）1. 以下哪些是电气工程中常用的绝缘材料？A. 玻璃B. 橡胶C. 空气D. 金属答案：ABC2. 在电气系统中，以下哪些因素可能会引起电流过载？A. 短路B. 过电压C. 负载过大D. 接触不良答案：ACD3. 电气设备中，以下哪些是安全防护措施？A. 接地B. 漏电保护C. 过载保护D. 短路保护答案：ABCD4. 以下哪些是电气工程中常用的测量工具？A. 万用表B. 绝缘电阻表C. 电压表D. 电流表答案：ABCD5. 在电气工程中，以下哪些因素会影响电缆的载流能力？A. 电缆的截面积B. 电缆的绝缘材料C. 环境温度D. 电缆敷设方式答案：ABCD6. 以下哪些是电气工程中常见的故障类型？A. 开路B. 短路C. 过载D. 接地故障答案：ABCD7. 在电气工程中，以下哪些是电动机的启动方式？A. 直接启动B. 星-三角启动C. 软启动D. 变频启动答案：ABCD8. 以下哪些是电气工程中常用的开关设备？A. 断路器B. 接触器C. 继电器D. 熔断器答案：ABCD9. 在电气工程中，以下哪些是电缆敷设的基本要求？A. 避免电缆过度弯曲B. 保持电缆干燥C. 避免电缆受到机械损伤D. 确保电缆有足够的散热空间答案：ABCD10. 以下哪些是电气工程中常用的照明设备？A. 荧光灯B. LED灯C. 卤素灯D. 钠灯答案：ABCD。

电气工程实习简答题一、实习简答题1.《中华人民共和国电力法》是什么时候在什么会议上通过？自何时起施行？第八届全国人民代表大会常务委员会第十七次会议于1995年12月28日通过，自1996年4月1日起施行。

2.《中华人民共和国电力法》中规定电力生产与电网运行应遵循什么原则？《中华人民共和国电力法》第十八条电力生产与电网运行应当遵循安全、优质、经济的原则。

3.《电业安全工作规程》中规定发现有人触电怎么办？遇到电气设备着火怎么办？第29条在发生人身触电事故时，为了解救触电人，可以不经许可，即行断开有关设备的电源，但事后必须立即报告上级。

立即就地迅速用心肺复苏法进行抢救，并坚持不断地进行，同时及早与医疗部门联系，争取医务人员接替救治。

在医务人员未接替救治前，不应放弃现场抢救，更不能只根据没有呼吸或脉搏擅自判定伤员死亡，放弃抢救。

只有医生有权做出伤员死亡的诊断。

第270条遇有电气设备着火时，应立即将有关设备的电源切断，然后进行救火。

对带电设备应使用干式灭火器、二氧化碳灭火器等灭火，不得使用泡沫灭火器灭火。

对注油设备应使用泡沫灭火器或干燥的砂子等灭火。

发电厂和变电所控制室内应备有防毒面具，防毒面具要按规定使用并定期进行试验，使其经常处于良好状态。

4.何为一般电气误操作？热机误操作？监控过失？答:一般电气误操作：⑴误（漏）拉合断路器（开关）；（2）下达错误调度命令，错误安排运行方式，错误下达继电保护及安全自动装置定值或错误下达其投、停命令；（3）继电保护及安全自动装置（包括热工保护、自动保护）的误整定、误（漏）接线、误（漏）投或误停（包括压板）。

热机误操作:误（漏）开、关阀门（挡板），误（漏）投（停）辅机等。

监控过失:人员未认真监视.、控制、调整等。

5.发电厂按使用能源划分有几种基本类型？答:发电厂按使用能源划分有下述基本类型：（1）、火力发电厂:火力发电是利用燃烧燃料（煤、石油及其制品、天然气等）所得到的热能发电。

(完整版)电气工程及其自动化试卷及答案一、选择题（每题2分，共20分）1. 以下哪种设备不属于电气设备？（）A. 变压器B. 电动机C. 发电机D. 电脑答案：D2. 下列哪个单位是电流的单位？（）A. 伏特（V）B. 安培（A）C. 瓦特（W）D. 欧姆（Ω）答案：B3. 以下哪个是交流电路的瞬时功率表达式？（）A. P = UIB. P = UIcosφC. P = UI^2D. P = UIω答案：B4. 在RLC串联电路中，当ω = ω0时，电路呈（）状态。

A. 串联谐振B. 并联谐振C. 电阻性D. 电容性答案：A5. 下列哪个是电力系统的基本组成单元？（）A. 发电机B. 变压器C. 传输线D. 所有以上答案：D6. 以下哪个设备用于补偿无功功率？（）A. 电容器B. 电感器C. 变压器D. 电动机答案：A7. 下列哪个是电力系统稳态分析的方法？（）A. 潮流计算B. 短路计算C. 谐波分析D. 暂态分析答案：A8. 以下哪个是电力系统的基本保护装置？（）A. 断路器B. 隔离开关C. 负荷开关D. 继电器答案：D9. 下列哪个是电气工程及其自动化专业的核心课程？（）A. 电路分析B. 电力系统分析C. 自动控制系统D. 电机与电器答案：D10. 以下哪个是电气工程及其自动化专业的就业方向？（）A. 电力公司B. 设计院C. 电器制造企业D. 所有以上答案：D二、填空题（每题2分，共20分）1. 电气设备主要包括____、____、____等。

答案：发电机、变压器、电动机2. 交流电路的有功功率、无功功率和视在功率分别为____、____、____。

答案：P = UIcosφ、Q = UIsinφ、S = UI3. 在RLC串联电路中，当ω = ω0时，电路呈____状态。

答案：串联谐振4. 电力系统的基本组成单元包括____、____、____等。

答案：发电机、变压器、传输线5. 电力系统的基本保护装置包括____、____、____等。

专业课《电气工程基础》考试题目题库及答案一、选择题1. 以下哪个不是电力系统的主要组成部分？A. 发电机B. 变压器C. 电动机D. 电缆答案：D2. 在交流电路中，以下哪个元件的阻抗最小？A. 电阻B. 电感C. 电容D. 电容和电感的组合答案：C3. 下列哪种设备的额定电压最高？A. 发电机B. 变压器C. 电动机D. 电缆答案：B4. 在电力系统中，以下哪个环节主要承担电能转换的任务？A. 发电环节B. 输电环节C. 变电环节D. 配电环节答案：A5. 以下哪种电力系统接线方式属于环形接线？A. 星形接线B. 三角形接线C. 环形接线D. 双回路接线答案：C二、填空题6. 在电力系统中，电力线路主要用于______。

答案：输电和配电7. 电力系统的额定电压分为______和______。

答案：高压、低压8. 在交流电路中，有功功率、无功功率和视在功率三者之间的关系是______。

答案：P = S cosφ，Q = S sinφ9. 电能质量的三个主要指标是______、______和______。

答案：电压、频率、波形10. 电力系统中的短路故障主要包括______、______和______。

答案：单相短路、两相短路、三相短路三、判断题11. 电力系统中，输电线路的电阻和电抗是影响输电能力的主要因素。

（）答案：正确12. 在电力系统中，变压器的作用是升高或降低电压，以实现远距离输电。

（）答案：正确13. 交流电路中的有功功率和无功功率不能同时达到最大值。

（）答案：正确14. 电力系统中的短路故障会导致系统电压降低，甚至造成系统崩溃。

（）答案：正确15. 电力系统的稳定性主要包括静态稳定性和暂态稳定性。

（）答案：正确四、简答题16. 简述电力系统的基本组成部分及其作用。

答案：电力系统的基本组成部分包括发电设备、输电设备、变电设备、配电设备和用电设备。

发电设备用于生产电能；输电设备用于将电能从发电厂输送到负荷中心；变电设备用于升高或降低电压，以实现远距离输电；配电设备用于将电能分配给各个用电设备；用电设备用于消耗电能。

电气试验工专业理论考试题（含答案）一、单选题（共44题，每题1分，共44分）1.当某电路有n个节点，m条支路时，用基尔霍夫第一定律可以列出n-1个独立的电流方程，（）个独立的回路电压方程。

A、m-n+1B、m+n+1C、m-nD、m-n-1正确答案：D2.电抗器设备的文字符号是（）。

A、CB、LC、MD、T正确答案：B3.发电厂等生产单位为了防止静电对易燃油、储气罐等的危险作用而采取的接地措施称为（）。

A、防静电接地B、安全接地C、保护接地D、工作接地正确答案：A4.发现电流互感器有异常音响，二次回路有放电声，且电流表指示到零，可判断为( ）。

A、二次回路短路B、二次回路断线C、电流互感器内部故障D、电流互感器绝缘损坏正确答案：B5.对强油循环的变压器，在按规定程序开启所有油泵（包括备用）后整个冷却装置上不应出现()。

A、正压B、渗漏C、异常D、负压正确答案：D6.电压表设备的文字符号是（）。

A、AB、PAC、PVD、V正确答案：C7.有n个试品的介质损耗因数分别为tanδ1、tanδ2、tanδ3、…、tanδn，若将它们并联在一起测得的总tanδ值必为tanδ1、…、tanδn中的（）。

A、平均值B、最大值C、最小值D、某介于最大值与最小值之间的值正确答案：D8.试验电荷在静电场中移动时，电场力所做的功与该试验电荷的（）。

A、大小及位移有关B、大小及距离有关C、大小及位移无关D、大小有关正确答案：A9.磁电系仪表用于正弦交流测量时，（）。

A、测量值为零B、测量值为有效值C、测量值为峰值D、损坏正确答案：A10.切除空载变压器出现过电压的主要原因是（）。

A、电容效应B、中性点不接地C、截流现象D、电弧重燃正确答案：C11.高压绝缘试验中，要求直流试验电压在输出工作电流下，其电压的脉动因数应不大于（）。

A、10%B、3%C、1%D、5%正确答案：B12.下列因素中（）对变压器油的绝缘强度影响最大。

电气工程师(供配电)：电气传动1、单选冷却介质的性质特征字母h表示（）。

A.空气B.氟利昂C.氢气D.氮气正确答案：C2、单选为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。

应地区建（江南博哥）设方要求方案做设计。

现况条件及要求如下：Ⅰ电源、用电负荷。

1.拟利用现有的地区变电所供电。

该变电所受电电压为10kV，馈电电压为10kV/380V/220V，1600kVA变压器已送电，二期将增建变压器。

2.附近乡镇居民用电约500kW。

3.地区气象站及邮电局通信用电容量约50kW，对电源质量要求很高。

Ⅱ旅游区除动力及照明负荷300kW外，还拟建设架空索道一座。

Ⅲ拟利用二手设备400kW直流电动机及晶闸管变流器作为架空索道卷扬机的电动机及调速传动系统。

Ⅳ一期工程建设中，索道卷扬传动需投入运行。

根据工程建设的要求，作为工程设计单位，进行讨论与研究有关电气的技术方案有：（）A.旅游区的供配电系统及功率因数B.卷扬机传动系统投入运行后所产生的谐波电流对地区电网的影响C.卷扬机传动系统电源电压（10kV/380V）的选择D.卷扬机传动调速系统的静态指标上列项目中仅哪一项不与地区供电方案有关？正确答案：D3、单选异步电动机采用定子电压调速时，常采用晶闸管交流调压电路，以下电路中比较好且经常使用的方案是（）。

A.无中线半控星形连接一半控调压电路，每相只有一个晶闸管B.开三角形连接一晶闸管与负载接成内三角形的三相调压电路C.无中线星形连接一不带中线的三相调压电路，最大移相范围150°，无三次谐波D.带中线星形连接一带中线的三相调压电路，要求触发移相180°，三相对称正确答案：C4、单选在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。

假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。

电抗器降压起动时起动电压与标称电压之比为k。
