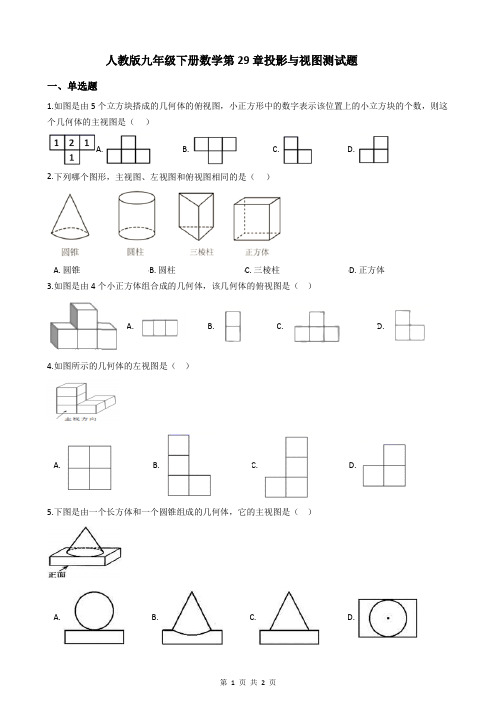

人教版九年级下册数学第29章投影与视图测试题
一、单选题
1.如图是由5个立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上的小立方块的个数，则这个几何体的主视图是（）
A. B. C. D.
2.下列哪个图形，主视图、左视图和俯视图相同的是（）
A. 圆锥
B. 圆柱
C. 三棱柱
D. 正方体
3.如图是由4个小正方体组合成的几何体，该几何体的俯视图是（）
A. B. C. D.
4.如图所示的几何体的左视图是（）
A. B. C. D.
5.下图是由一个长方体和一个圆锥组成的几何体，它的主视图是（）
A. B. C. D.
6.下列四个几何体中，俯视图与其他三个不同的是（）
A. B. C. D.
7.如图，一个几何体由5个相同的小正方体搭成，该几何体的俯视图是（）
A. B. C. D.
8.下图是由4个大小相同的正方体搭成的几何体，这个几何体的主视图是（）.
A. B. C. D.
9.如图是由5个小正方体组合成的几何体，则其俯视图为（）
A. B. C. D.
10.如下摆放的几何体中，主视图与左视图有可能不同的是（）
A. B. C. D.
答案
1. A
2. D
3. A
4. C
5. C
6. A
7. C
8. D
9. A 10. D。

人教版九年级数学下册第二十九章-投影与视图章节测试考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（）A．15个B．13个C．11个D．5个2、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（）A．6 B．7 C．8 D．93、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（）A．10 B．11 C．12 D．134、下面的三视图所对应的几何体是（）A．B．C． D．5、如图为某几何体的三视图，则该几何体是（）A．圆锥B．圆柱C．三棱柱D．四棱柱6、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（）A．B．C．D．7、如图所示的几何体左视图是（）A．B．C．D．8、下面左侧几何体的主视图是（）A．B．C．D．9、如图是由4个相同的小正方体组成的一个几何体，则从正面看到的平面图形是（）A．B．C．D．10、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图是从正面、左面、上面看到的几何体的形状图，根据图中所示数据求得这个几何体的全面积是________2、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．3、如图所给出的几何体的三视图，可以确定几何体中小正方体的数目为___．4、若干个相同的小正方体组成的几何体的主视图和左视图如图所示则组成这个几何体的小正方体最多为______个．5、如图是某几何体的三视图，该几何体是_____．三、解答题（5小题，每小题10分，共计50分）1、一个几何体模具由大小相同边长为2分米的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置上的小立方块的个数．（1）若工人师傅手里还有一些相同的正方体，如果要保持从上面和从左面看到的形状不变，最多可以添加______个正方体；（2）请画出从正面和从左面看到的这个几何体模具的形状图；（3）为了模具更为美观，工人师傅将对模具的表面进行喷漆，请问工人师傅需要喷漆多少平方分米？2、如图，路灯灯泡在线段DM上，在路灯下，王华的身高用线段AB表示，她在地上的影子用线段AC 表示，小亮的身高用线段EF表示．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子；（2）如果王华的身高 1.6AD=米，求路灯的高AC=米，且她到路灯的距离 2.1AB=米，她的影长 1.2度．3、5个棱长为1的正方体组成如图所示的几何体．（1）该几何体的体积是________(立方单位)，表面积是________(平方单位)；（2）画出该几何体从正面、左面、上面看到的图形．4、如图是由5个同样大小的小正方体搭成的几何体，请在下面方格纸中分别画出这个几何体从正面看、从左面看、从上面看的形状图．5、由5个相同的小立方块搭成的几何体如图所示，请画出从三个方向看所得到的形状图．---------参考答案-----------一、单选题1、A【分析】根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．【详解】综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，++++++++=（个），不可能有15个．所以最多有21211121213故选：A．【点睛】本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．2、B【分析】根据几何体的三视图特点解答即可．【详解】解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，∴该几何体最少有4+2+1=7个小正方体组成，故选：B．【点睛】本题考查几何体的三视图，掌握三视图的特点是解答的关键．3、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．4、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．5、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．6、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．7、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．8、A【分析】找出从几何体的正面看所得到的图形即可．【详解】解：从几何体的正面看，是一行两个并列的矩形．故选：A．【点睛】本题主要考查了几何体的三视图，准确分析判断是解题的关键．9、B【分析】根据图形特点，分别得出从正面看每一列正方形的个数，即可得出正面看到的平面图形．【详解】解：从正面看，有三列，第一列有一个正方形，第二列有一个正方形，第三列有两个个正方形，从正面看，有两行，第一行有一个正方形，第二行有三个正方形，故选B．【点睛】本题考查从不同方向看几何体．做此类题，最好是逐列分析每一列中正方形的个数然后组合即可．10、C【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．【详解】解：A、主视图、俯视图都是正方形，故A不符合题意；B、主视图、俯视图都是矩形，故B不符合题意；C、主视图是三角形、俯视图是圆形，故C符合题意；D、主视图、俯视图都是圆，故D不符合题意；故选：C．本题考查了简单组合体的三视图，解题的关键是掌握从正面看得到的图形是主视图，从上面看得到的图形是俯视图．二、填空题1、28π【解析】【分析】由三视图可得该几何体是圆柱，再求解底面圆的半径为2，而高为5，再由全面积等于两个底面圆的面积加上侧面积即可.【详解】解：由三视图可得该几何体是圆柱，圆柱的底面半径=14=2,2高为5，∴全面积22222582028,故答案为：28π．【点睛】本题考查的是由三视图还原几何体，圆柱的全面积的计算，从三视图中得出该几何体是圆柱是解本题的关键.2、5【解析】【分析】根据正面看与上面看的图形，得到俯视图中最左的一列都为3层，第2列都为2层，第3列为1层，得到最多共3+3+3+2+2+1=14个小正方体，再根据正面看与上面看的图形，得到俯视图中的第1列只有一处为3层，其余为1层，分三种情况考虑：最底层为3层，中间为3层，上面为3层；第2列只有一处为2层，上面或下面；第3列为1层，最少需要1+1+3+1+2+1=9个小正方体．解：由题意可得：最多需要14个小正方体，最少需要9个正方体，相差14-9=5个，故答案为：5．【点睛】本题考查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．3、9或10或11．【解析】【分析】从俯视图看出底层小正方体的位置，两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，分5种情况可取定小正方体的个数．【详解】解：从俯视图可以看出分简单组合体两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，∴①简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是1+2+2+3+1=9个；如图②简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是1+2+2+3+2=10个；如图∴③简单组合体可以是第一排中间列两层2个小正方体，右边列一层1个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+1+2+3+2=10个；如图∴④简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是2+2+2+3+1=10个；如图⑤简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+2+2+3+2=11个；如图所以搭成这个几何体所用的小立方块的个数为9或10或11，故答案为：9或10或11．【点睛】本题考查根据组合体的三视图确定小正方体的个数，掌握三视图的特征，结合图形分类讨论解决问题是解题关键．4、5【解析】【分析】易得此组合体有两层，判断出各层最多有几个正方体组成即可．【详解】解：底层正方体最多有4个正方体，第二层最多有1个正方体，所以组成这个几何体的小正方体的个数最多有5个．故答案是：5．【点睛】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需最多正方体的个数．5、圆柱【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱．故答案为：圆柱．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．三、解答题1、（1）5；（2）见解析；（3）工人师傅需要喷漆232平方分米【分析】（1）根据从上面和从左面看到的形状保持不变，可对每个位置增加正方体即可；（2）根据每行和每列正方体的个数即可画出从正面和从左面看到的这个几何体模具的形状图；（3）求出模具的表面积即可．【详解】（1）由题可知，可在第二行第一列增加1个正方体，第二行第二列增加3个正方体，第三行第二列增加1个正方体，所以最多可以添加5个正方体（2）画出从正面和从左面看到的形状图如下:（3）工人师傅需要喷漆面积如下：()()2211106221111221616232++⨯⨯++++⨯=+=（平方分米）答：工人师傅需要喷漆232平方分米．【点睛】本题考查三视图的画法以及表面积的求法，掌握从不同方向看物体的形状是解题的关键．2、（1）见解析；（2）路灯高为4.4米【分析】（1）根据投影的特点即可作图；（2）根据图形的特点得到△BAC∽△GDC，故可列出比例式求解．【详解】（1）如图，G为灯泡位置，HE为小亮影子（2）∵//AB GD ∴△BAC∽△GDC∴BA GD AC DC=即1.61.2 1.22.1GD=+∴GD=4.4米，∴路灯高为4.4米．【点睛】此题主要考查投影与相似的实际应用，解题的关键是熟知相似三角形的判定与性质．3、（1）5，22；（2）见解析．【分析】（1）根据立方体的体积和表面积公式进行计算即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，2；左视图有一列，小正方形的个数为2；左视图有一行，小正方形的个数为3；依此画出图形即可．【详解】解：（1）依题意得，图中几何体是由5个小正方体组成的，因此几何体的体积是：11155⨯⨯⨯=（立方单位），表面积：112222⨯⨯=（平方单位）；（2）该几何体从正面、左面、上面看到的图形如图下所示：故答案为：5；22．【点睛】考查了作图 三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意表面积指组成几何体的外表面积，熟悉相关性质是解题得关键．4、见解析【分析】根据图形及三视图的定义作图即可．【详解】解：三视图如下所示：【点睛】此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．5、见解析【分析】根据立方体的三视图解答．【详解】解：如图：【点睛】此题考查立体图形的三视图画法，正确掌握画立体图形的方法及掌握立体图形的特点是解题的关键．。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

人教版九年级数学下册第二十九章-投影与视图专项测试考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、立体图形如图，从上面看到的图形应是（）A．B．C．D．2、如图所示的几何体的从左边看的视图是( )A．B．C．D．3、下列几何体中，俯视图为三角形的是（）A．B．C．D．4、如图所示的几何体，其左视图是（）．A．B．C．D．5、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（）A．B．C．D．6、如图所示的几何体的主视图为（）A．B．C．D．7、根据三视图，求出这个几何体的侧面积（）A．500πB．C．100πD．200π8、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．B．C．D．9、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．10、如图，该几何体的主视图是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、一幢4层楼房只有一个窗户亮着一盏灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的窗口是_________号窗口．2、由n个相同的小正方体堆成的几何体，其主视图、俯视图如图所示，则n的最大值是________．3、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．4、如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是________．5、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面．左面看到的形状图，若该几何体所用小立方块的个数为n，则n的所有可能值有______种．三、解答题（5小题，每小题10分，共计50分）1、如图所示是一个用5个小立方体搭成的几何体,请画出它的三视图．2、如图是用10块完全相同的小正方体搭成的几何体．（1）请在空白的方格中分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）若保持从正面和从上面看到的形状图不变，最多还可以再搭块小正方体．3、某工厂要加工一批无底帐篷，设计者给出了帐篷的三视图．请你按照三视图确定制作每顶帐篷所需布料的面积（图中尺寸单位：cm）．4、用棱长都为5cm的小立方块搭成几何体，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．（1）请你分别画出从正面和从左面看到的这个几何体的形状图；（2）若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加大小相同的小立方块，以搭成一个大正方体，至少还需要_______个小立方块；（3）①图中的几何体的表面积（包括与桌面接触的部分）为_______2cm；②若新搭一个几何体，且满足如下三个条件：图中从上面看到的几何体的形状图不变，小立方块的总数不变，从上面看到的小正方形中的数字可以改变，则新搭几何体的表面积（包括与桌面接触的部分）最小值和最大值分别为_______2cm．cm，_______25、5个棱长为1的正方体组成如图所示的几何体．（1）该几何体的体积是________(立方单位)，表面积是________(平方单位)；（2）画出该几何体从正面、左面、上面看到的图形．---------参考答案-----------一、单选题1、C【分析】从上面看有3列，每列个数分别为1，1，1，据此选择即可．【详解】解：从上面看到的图形应是：故选C．【点睛】此题主要考查了简单几何体的三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．注意所看到的线都要用实线表示出来．2、C【分析】根据左视图是从左面看到的图形判定则可．【详解】解：从左边看，是一个大正方形右上角有一个小正方形，．故选：C．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．3、（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝错误，应该是a＝6，b ＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．4、B【分析】根据左视图的定义（一般指由物体左边向右做正投影得到的视图）求解即可．【详解】解：由左视图的定义可得：左视图为一个正方形，由于正方体内部有一个圆柱体，根据其方向可得左视图为：，故选：B．【点睛】题目主要考查三视图的作法，理解三视图的定义是解题关键．【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．6、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．7、D【分析】首先根据题意得出这个几何体是圆柱，然后根据三视图得出圆柱的高和底面半径，最后根据圆柱的侧面积公式求解即可．【详解】解：由题意知，几何体是底面直径为10、高为20 的圆柱，所以其侧面积为1020200ππ⨯⨯=．故选：D ．【点睛】此题考查了几何体的三视图，求圆柱的表面积，解题的关键是熟练掌握几何体的三视图，求圆柱的表面积公式．8、C【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．【详解】解：A 、主视图、俯视图都是正方形，故A 不符合题意；B 、主视图、俯视图都是矩形，故B 不符合题意；C 、主视图是三角形、俯视图是圆形，故C 符合题意；D 、主视图、俯视图都是圆，故D 不符合题意；故选：C ．【点睛】本题考查了简单组合体的三视图，解题的关键是掌握从正面看得到的图形是主视图，从上面看得到的图形是俯视图．9、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．10、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．二、填空题1、3【解析】【分析】根据给出的两个物高与影长即可确定光源的位置；【详解】如图所示：可知亮灯的窗口是3号窗口，故答案是3．【点睛】本题主要考查了中心投影，准确分析判断是解题的关键．2、13【解析】【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，从上往下数，底面最多有 2+2+3=7 个，第二层最多有1+1+2=4 个，第三层最多有1+0+1=2 个，则n的最大值是 7+4+2=13故答案为：13．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．3、3【解析】【分析】画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．【详解】已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：故答案为：3．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．4、18π【解析】【分析】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可．【详解】解：由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据主视图中给定数据可知圆锥的母线长是3，底面圆的直径是4，圆柱的高是2， 因此圆锥的侧面积为：4362S rl πππ==⨯⨯= 圆柱的侧面积为：422282S rh πππ==⨯⨯= 底面圆的面积为：22442S r πππ⎛⎫==⨯= ⎪⎝⎭ 因此这个几何体的表面积为：68418ππππ++=故答案为：18π．本题考查了由三视图判断几何体、圆锥和圆柱的计算，由几何体的三视图可得出原几何体为圆锥和圆柱组合体是解题的关键．5、9【解析】【分析】由主视图和左视图，判断最少和最多的正方体的个数即可解决问题．【详解】解：由主视图和左视图可确定所需正方体个数最少和最多时俯视图为：则组成这个几何体的小正方体最少有6个，最多有14个，则n可能的值为6，7，8，9，10，11，12，13，14，故答案为：9．【点睛】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少和最多的俯视图是关键．三、解答题1、见解析【分析】主视图从左往右2列正方形的个数依次为3，1；左视图从左往右2列正方形的个数依次为3，1；俯视图从左往右3列正方形的个数依次为2，1，依此画出图形即可.解：如图所示.【点睛】考查画几何体的三视图；用到的知识点为：主视、左视图、俯视图分别是从物体的正面、左面、上面看得到的图形．2、（1）见解析；（2）3【分析】（1）根据三视图的画法分别画出从正面、左面、上面看该组合体所看到的图形即可；（2）可在最左侧前端放两个后面再放一个即可得出答案．【详解】解：（1）该组合体的三视图如图所示：（2）在俯视图的相应位置最多添加相应数量的正方体，如图所示：∴最多还可以再搭3块小正方体．【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握简单组合体三视图的画法是正确解答的关键．3、（129600+50400π）cm2【分析】首先利用几何体的三视图确定该几何体的形状，然后根据表面积的计算公式进行计算即可【详解】解：根据三视图可得无底帐篷所需布料的面积为：2×300×120+2×240×120+1202π+120π•300=（129600+50400π）cm2【点睛】本题考查了由三视图判断几何体，图形的面积的计算，能根据图中的数据计算出表面积是解题的关键．4、（1）见解析；（2）12；（3）①1400；②1250，1550．【分析】（1）根据三视图可画出几何体的形状图；（2）根据正方体的性质，每行每列的小正方体都相等，都是3个，这样正方体的小正方体的个数应该为27个，现在已有15个，这样再补12个即可；（3）①从上面看到的几何体的形状图不变，小立方块的总数不变，表面积最小时，每个位置数量尽量相等，可见解析中图，按图计算即可；②从上面看到的几何体的形状图不变，小立方块的总数不变，表面积最大时，每个位置数量尽量相差最大，可见解析中图，按图计算即可．【详解】解：（1）由已知可得：（2）根据正方体的性质，每行每列都是3个小正方体，已知有332113215++++++=（个）∴3331512⨯⨯-=（个），故答案为：12；（3）①∵小正方体的棱长为5cm，∴小正方形的面积为2⨯=，5525cm∴几何体表面积为2⨯++++=，25(151114142)1400cm故答案为：21400cm；②如图搭建此时表面积为最小，几何体最小表面积为225(10121414)1250cm⨯+++=；如图搭建此时表面积为最大，几何体最大表面积为2⨯⨯+⨯+⨯=；25(11213272)1550cm故答案为：1250，1550．【点睛】本题考查了几何体的三视图，根据三视图计数，计算表面积，根据小正方体的数量计算表面积是本题的难点，了解什么情况表面积最小，什么情况表面积最大是解题关键．5、（1）5，22；（2）见解析．【分析】（1）根据立方体的体积和表面积公式进行计算即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，2；左视图有一列，小正方形的个数为2；左视图有一行，小正方形的个数为3；依此画出图形即可．【详解】解：（1）依题意得，图中几何体是由5个小正方体组成的，因此几何体的体积是：11155⨯⨯⨯=（立方单位），表面积：112222⨯⨯=（平方单位）；（2）该几何体从正面、左面、上面看到的图形如图下所示：故答案为：5；22．【点睛】考查了作图 三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意表面积指组成几何体的外表面积，熟悉相关性质是解题得关键．。

人教版九年级数学下册第二十九章-投影与视图同步测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体左视图是（）A．B．C．D．2、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（）A．B．C．D．3、如图所示，沿正方体相邻的三条棱的中点截掉一个角，则它的左视图是（）A．B．C．D．4、已知一个几何体如图所示，则该几何体的左视图是（）A．B．C．D．5、如图所示几何体的左视图是（）A．B．C．D．6、如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体，它的左视图是（）A．B．C．D．7、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（）A．B．C．D．8、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（）A．B．C．D．9、如图，从正面看这个几何体得到的图形是（）A．B．C．D．10、如图是由5个相同的小立方块搭成的几何体，则从左面看这个几何体的形状图是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、一个“粮仓”的三视图如图所示（单位：m），则它的侧面积是________．2、如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是________．3、从正面和左面看一个长方体得到的形状图如图所示（单位：cm），则其从上面看到的形状图的面积为__________2cm．4、由若干个相同的小正方体搭成的几何体的三视图相同，如图所示．至少再加_____个小正方体，该几何体可成为一个正方体．5、一个几何体由若干大小相同的小正方体搭成，如图分别是从它的正面、上面看到的形状图，若组成这个几何体的小正方体最少需要m个，最多需要n个，则m﹣n＝____．三、解答题（5小题，每小题10分，共计50分）1、一个几何体由大小相同的小立方块搭成，箭头所指的为正面，请画出从正面、左面、上面看到的几何体的形状图．2、如图所示的是一个三棱柱，试着把从正面、左面、上面观察所得到的图形画出来．3、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体．4、请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图．5、分别画出图中几何体的主视图、左视图、俯视图．---------参考答案-----------一、单选题1、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．2、B【分析】从正面看到的平面图形是主视图，根据主视图的含义逐一判断即可.【详解】解：从正面可以看到2行3列的小正方形图形，第1行1个正方形，第2行3个正方形，按1，2，1的方式排列，所以主视图是B，故选B【点睛】本题考查的是三视图，掌握识别主视图是解本题的关键，注意的是能看到的棱都要画成实线，看不到的棱画成虚线.3、C根据从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，由此求解即可【详解】解：由题意得：从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，故选C．【点睛】本题主要考查了几何体的三视图，解题的关键在于能够熟练掌握三视图的定义．4、B【分析】根据几何体左视图的概念求解即可．【详解】解：由左视图的概念可得，这个几何体的左视图为：．故选：B．【点睛】此题考查了几何体的左视图，解题的关键是熟练掌握几何体左视图的概念．左视图，一般指由物体左边向右做正投影得到的视图．5、D【分析】根据从左面看到的图形判断即可．解：该物体从左面看到的图形是：故选D．【点睛】本题考查了三视图，解题关键是明确左视图是从左面看到的视图，树立空间观念是解题关键．6、C【分析】根据左视图的定义，左视图就是物体由左向右方投影得到的视图，即可得出结论．【详解】解：根据左视图的定义，该几何体的左视图是：故选：C ．【点睛】此题考查了几何体左视图的判断，掌握左视图的定义是解题关键．7、A【分析】根据主视图的概念求解即可．【详解】解：由题意可得，该几何体的主视图是：．故选：A．【点睛】此题考查了几何体的主视图，解题的关键是熟练掌握几何体主视图的概念．8、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．9、A【分析】首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.【详解】解：观察图形从左到右小正方块的个数分别为1，2，1，故选A.【点睛】本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.10、D【分析】观察图形可知，从左面看到的图形是2列，分别有2，1个正方形，据此即可判断．【详解】解：从左面看这个几何体的形状图如图所示：故选D ．【点睛】此题考查了从不同方向观察物体和几何体和画简单图形的三视图的方法，是基础题型．二、填空题1、2(24)m π【解析】【分析】根据三视图可知该几何体为圆锥和圆柱的结合体，进而根据三视图中的数据计算侧面积即可．【详解】解：由三视图可知，这个几何体上部分是一个圆锥，下部分是一个圆柱，由图中数据可知，圆锥的高为7-4=3m ，圆锥的底面圆的直径为6m ，圆柱的高为4m ，底面圆直径为6m ，∴圆锥的母线长，∴圆柱部分的侧面积2=46=24m ππ⨯⨯，圆锥的侧面积26=m 2π⨯⨯，∴这个几何体的侧面积2=(24)m π，故答案为：2(24)m π．【点睛】本题主要考查了简单组合体的三视图，圆锥和圆柱的侧面积计算，解题的关键在于能够根据几何体的三视图确定几何体为圆锥和圆柱的结合体．2、18π【解析】【分析】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可．【详解】解：由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据主视图中给定数据可知圆锥的母线长是3，底面圆的直径是4，圆柱的高是2， 因此圆锥的侧面积为：4362S rl πππ==⨯⨯= 圆柱的侧面积为：422282S rh πππ==⨯⨯= 底面圆的面积为：22442S r πππ⎛⎫==⨯= ⎪⎝⎭ 因此这个几何体的表面积为：68418ππππ++=故答案为：18π．【点睛】本题考查了由三视图判断几何体、圆锥和圆柱的计算，由几何体的三视图可得出原几何体为圆锥和圆柱组合体是解题的关键．3、6【分析】从正面看，左面看，得到长方体的高为4，长为3，得到从上面看的矩形长为3；左边看，从上面看，宽相等，得到从上面看的矩形宽为2，计算即可．【详解】根据正面，左面高平齐，正面，上面长对正，左面，上面宽相等，得到从上面看的矩形长为3，宽为2故从上面看到的形状图的面积为6，故答案为：6．【点睛】本题考查了从不同方向看，熟练掌握三视图的特点与联系是解题的关键．4、4【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，依此可得有几个小正方体，再用8减去小正方体的个数即可求解．【详解】解：根据三视图可得第一层有3个正方体，第二层有1个正方体，共有4个小正方体，8﹣4＝4（个）．故至少再加4个小正方体，该几何体可成为一个正方体．故答案为：4．【点睛】本题主要考查三视图，能够根据三视图想象出立体图是解题的关键．5、﹣4【分析】由主视图和俯视图，判断最多的正方体的个数即可解决问题．【详解】解：由主视图和俯视图可确定所需正方体个数多时的俯视图为：最多的小正方形个数时：∴n＝1+2+2+2+3+3＝13，最少的小正方形个数时：∴m＝1+1+1+2+1+3＝9，∴m－n＝9－13＝﹣4，故答案为：﹣4【点睛】此题主要考查了由三视图判断几何体，根据主视图和俯视图画出所需正方体个数最多和最少的俯视图是关键．三、解答题【分析】从正面看：共有3列，从左往右分别有3，1，1个小正方形；从左面看：共有3列，从左往右分别有1，3，1个小正方形；从上面看：共分3列，从左往右分别有3，1，2个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查的是画简单组合体的三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形，理解三视图的含义是作图的关键.2、见解析．【分析】根据三视图的定义，画出对应的视图即可．【详解】解：从正面观察这个三棱柱，看到的图形是长方形；从左面观察它，看到的图形是长方形；从上面观察，看到的图形是三角形．因此，从三个方向看，得到的图形如图所示．【点睛】本题主要考查了三视图，若要画出从不同方向观察物体所得的图形，方向、角度一定要选准．因为从不同方向观察得到的图形往往不同．3、（1）6；（2）见解析；（3）5,7【分析】（1）根据图形知图形的层数及各层的块数，相加即得；（2）根据三视图的画法解答；（3）最少时只能将竖列的两个的最上一个去掉，最多时在两个的最上加一个．【详解】解：由图知，图形共有3层，最下层有3块小正方体，中间一层有2块，最上一层有1块，∴图中共有1+2+3=6块小正方体，故答案为：6；（2）如图：（3）如图，用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要5个，最多需要7个，故答案为：5,7．【点睛】此题考查画小正方体构成的立体图形的三视图，数小正方体的个数，正确掌握立体图形的三视图的画法是解题的关键．4、作图见解析【分析】主视图：从正面看到的平面图形，左视图：从左边看到的平面图形，俯视图：从上面看到的平面图形，根据三种视图的定义，再根据看到的平面图形作图即可.【详解】解：从正面可以看到5个正方形，分3列，依次为3个，1个，1个，所以从正面看的主视图为：从左面可以看到4个正方形，分2列，依次为3个，1个，所以从左面看的左视图为：从上面可以看到4个正方形，分3列，依次为1个，2个，1个，所以从上面看的俯视图为：【点睛】本题考查的是作简单组合体的三视图，掌握“主视图，左视图，俯视图的含义”是解题的关键.5、见解析【分析】利用三视图的画法从不同的角度画出图形得出即可．【详解】解：如图，【点睛】本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．。

人教版九年级数学下册第二十九章-投影与视图同步练习考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图几何体的主视图是（）A．B．C．D．2、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（）A．10 B．11 C．12 D．133、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（）A．6 B．7 C．10 D．14、如图，该几何体的俯视图是（）A．B．C．D．5、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（）A．B．C．D．6、一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为（）A．12 B．16 C．18 D．24 7、如图，几何体的左视图是（）A．B．C．D．8、如图，根据三视图，这个立体图形的名称是（）A．三棱锥B．三棱柱C．四柱D．四锥9、下列几何体的主视图和俯视图完全相同的是（）A．B．C．D．10、下面的三视图所对应的几何体是（）A．B．C． D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是________．2、如图所示是给出的几何体从三个方向看到的形状，则这个几何体最多由___个小正方体组成．3、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．4、如图是一个几何体的三视图，该几何体的体积是_____．5、如图为一个圆锥的三视图，这个圆锥的侧面积为_________2mm．三、解答题（5小题，每小题10分，共计50分）1、如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有_______块小正方体；（2）该几何体从正面看所得到的平面图形如图所示，请你在下面方格纸中分别画出从左边看和从上边看它所得到的平面图形．2、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．3、如图所示是由6个大小相同的小立方体搭成的几何体．，请你画出它的主视图与左视图．4、用棱长都为5cm的小立方块搭成几何体，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．（1）请你分别画出从正面和从左面看到的这个几何体的形状图；（2）若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加大小相同的小立方块，以搭成一个大正方体，至少还需要_______个小立方块；（3）①图中的几何体的表面积（包括与桌面接触的部分）为_______2cm；②若新搭一个几何体，且满足如下三个条件：图中从上面看到的几何体的形状图不变，小立方块的总数不变，从上面看到的小正方形中的数字可以改变，则新搭几何体的表面积（包括与桌面接触的部分）最小值和最大值分别为_______2cm．cm，_______25、如图所示的几何体是由几个相同的小正方体排成3行组成的．（1）填空：这个几何体由个小正方体组成；（2）画出该几何体的三个视图．（用阴影图形表示）---------参考答案-----------一、单选题1、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．2、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．3、C【分析】从主视图和左视图考虑几何体的形状，从俯视图看出几何体的小立方块最少与最多的数目，利用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”求解即可．【详解】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第一列与第二列各3块，第三列1块，从空中俯视的块数只要最底层有一块即可．因此，综合两图可知这个几何体的形状不能确定；并且最少时为第一列中有一个三层，其余为一层，第二列中有一个二层，其余为一层，第三列一层，共10块．故选：C．【点睛】题目主要考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题关键．4、A【分析】俯视图，从上面看到的平面图形，根据定义可得答案.【详解】解：从上面看这个几何体看到的是三个长方形，所以俯视图是：故选A【点睛】本题考查的是三视图，注意能看到的棱都要画成实线，掌握“三视图中的俯视图”是解本题的关键.5、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．6、A【分析】由主视图所给的图形可得到俯视图的对角线长为的体积公式底面积乘以高即为这个长方体的体积．【详解】解：设俯视图的正方形的边长为a．∵其俯视图为正方形，正方形的对角线长为，∴a2+a2=（）2，解得a2=4，∴这个长方体的体积为4×3=12．故选A．【点睛】本题主要是考查三视图的基本知识以及长方体体积计算公式．解决本题的关键是理解长方体的体积公式为底面积乘高，难点是利用勾股定理得到长方体的底面积．7、C【分析】找到从左面看所得到的图形，比较即可．【详解】解：观察可知，从物体的左边看是一个竖长横短的长方形，由于右边有一条横向棱被遮挡看不见，画为虚线，如图所示的几何体的左视图是：．故选C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．8、B【分析】由主视图和左视图，可以确定是柱体，再结合俯视图即可得到正确答案．【详解】解：由主视图和左视图可以确定是柱体，又因为俯视图是三角形，可以确定该柱体是三棱柱．故选：B【点睛】本题考查由三视图确定几何体，牢记相关知识点并能够灵活应用是解题关键．9、D【分析】根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．【详解】解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；D、圆的主视图和俯视图都为圆，故D选项符合题意；故选D．【点睛】本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．10、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．二、填空题1、18【解析】【分析】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可．【详解】解：由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据主视图中给定数据可知圆锥的母线长是3，底面圆的直径是4，圆柱的高是2， 因此圆锥的侧面积为：4362S rl πππ==⨯⨯= 圆柱的侧面积为：422282S rh πππ==⨯⨯= 底面圆的面积为：22442S r πππ⎛⎫==⨯= ⎪⎝⎭ 因此这个几何体的表面积为：68418ππππ++=故答案为：18π．【点睛】本题考查了由三视图判断几何体、圆锥和圆柱的计算，由几何体的三视图可得出原几何体为圆锥和圆柱组合体是解题的关键．2、11【解析】【分析】从俯视图中可以看出最底层小立方块的个数及形状，从主视图可以看出每一层小立方块的层数和个数，从左视图可看出每一行小立方块的层数和个数，从而算出总的个数．【详解】解：研究该几何体最多由多少个小正方形组成，由俯视图易得最底层小立方块的个数为5，由其他视图可知第二层有5个小立方块，第三层有1个小立方块，即如下图：那么共最多由55111++=个小立方块．故答案为：11．【点睛】本题考查了学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，解题的关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．3、3【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看，底层是两个小正方形，上层的右边是一个小正方形，因为每个小正方形的面积为1，所以则它的左视图的面积为3．故答案为：3．【点睛】本题考查了简单组合体的三视图，从左边看得到的图象是左视图．4、4π【解析】【分析】由三视图可知。

人教版 九下数学第二十九章《投影与视图》单元测试及答案一、选择题：（每小题3分，共60分）1．小明从正面观察下图所示的两个物体，看到的是（ ）2．下面是空心圆柱在指定方向上的视图，正确的是（ ）3．如图是某物体的三视图，则该物体形状可能是（ ） （A ）长方体 （B ）圆锥体 （C ）立方体 （D ）圆柱体 4．下图中几何体的主视图是（ ）5．如图，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（ ）6．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，则从左侧看到的面为（ ）（B ） （A ） （C ） （D ）主视图左视图（第3题）（B ） （A ） （C ） （D ）（B ）（A ）（C ）（D）（B ） （A ） （C ） （D ）（A ）Q （B ）R （C ）S （D ）T7．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是( ) （A ）相等 （B ）长的较长 （C ）短的较长 （D ）不能确定 8．正方形在太阳光的投影下得到的几何图形一定是( )（A ）正方形 （B ）平行四边形或一条线段 （C ）矩形 （D ）菱形9．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（ ） （A ）平行 （B ）相交 （C ）垂直 （D ）无法确定10．在同一时刻，身高1.6m 的小强的影长是1.2m ，旗杆的影长是15m ，则旗杆高为（ ） （A ）16 m （B ）18 m （C ）20 m （D ）22 m11．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ）（A ）上午8时 （B ）上午9时30分 （C ）上午10时 （D ）上午12时 12．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中时间先后顺序排列，正确的是（ ）（A ）①②③④ （B ）④②③① （C ）④①③② （D ）④③②①13．下图是由一些相同的小正方形构成的几何体的三视图，则小正方形的个数是（ ）北东 北东北东北东② ①③ ④（B ）（A ） （C ）（D ）（A ）4个 （B ）5个 （C ）6个 （D ）7个 14．如图所示的几何体的俯视图是（ ）15．如果用□表示1个立方体，用 表示两个立方体叠加，用█表示三个立方体叠加，那么下图由6个立方体叠成的几何体的主视图是 ( )（A ） （B ） （C ） （D ）16．在同一时刻，两根长度不等的杆子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（ ）（A ）两根都垂直于地面 （B ）两根平行斜插在地上 （C ）两根竿子不平行 （D ）一根到在地上17．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（ ） （A ）小明的影子比小强的影子长 （B ）小明的影长比小强的影子短 （C ）小明的影子和小强的影子一样长 （D ）无法判断谁的影子长 18．底面与投影面垂直的圆锥体的正投影是 ( ) （A ）圆 （B ）三角形 （C ）矩形 （D ）正方形19．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（ ）左视图主视图俯视图（第14题）（A ）（B ）（C ）（D ）2 24 1 1 3 （B ） （A ） （C ）（D ）20．下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（ ）二、填空题（每小题4分，共24分）21．一个几何体的三视图如右图,那么这个几何体是 . 22．请写出三种视图都相同的两种几何体 、 .23．一个物体的俯视图是圆，则该物体有可能是 ．(写两个即可) 24．小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2米，小刚比小明矮5cm ，此刻小明的影长是________米。

人教版九年级下册数学第29章投影与视图同步练习题29．1 投影1．小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是()2．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人．3．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是() A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD4．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是()A．南偏西60°B．南偏西30°C．北偏东60° D．北偏东30°5．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()6．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD. (1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．7．如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．29.2 三视图第1课时几何体的三视图1．下列立体图形中，主视图是圆的是()2．如图是由四个小正方体叠成的一个几何体，它的左视图是()3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是()4．如图所示几何体的左视图是()5．将如图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是()A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同6．图中物体的一个视图(a)的名称为．7．画出如图所示圆柱的三视图．8．画出如图所示几何体三视图．9.下列四个几何体中，主视图与左视图相同的几何体有()A．1个 B．2个C．3个D．4个10．如图是一个空心圆柱体，其左视图正确的是()11．形状相同、大小相等的两个小木块放置于桌面，其俯视图如图，则其主视图是()12．如图，一个正方体切去一个三棱锥后所得几何体的俯视图是()13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．第2课时由三视图确定几何体1．如图是某几何体的三视图，则这个几何体是()A．棱柱 B．圆柱C．棱锥 D．圆锥2．一个几何体的三视图如图所示，这个几何体是()A．圆柱 B．棱柱C．圆锥 D．球3．如图所示，所给的三视图表示的几何体是()A．圆锥 B．正三棱锥C．正四棱锥 D．正三棱柱4．如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是()5．图中的三视图所对应的几何体是()6．已知一个正棱柱的俯视图和左视图如图，则其主视图为()7．某几何体的三视图如图所示，则组成该几何体共用了小方块()A．12块B．9块C．7块D．6块8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是()A．6个B．7个 C．8个 D．9个第3课时由三视图确定几何体的表面积或体积1．如图是一个几何体的三视图，根据图中提供的数据(单位： cm)可求得这个几何体的体积为()A．2 cm3B．3 cm3C．6 cm3D．8 cm32．如图是一几何体的三视图，由图中数据计算此几何体的侧面积为．(结果保留π)3．如图是某工件的三视图，求此工件的全面积．4．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积，结果为 cm2.(结果可保留根号)5．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．6．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个路线的最短长度．参考答案：第二十九章投影与视图29．1 投影1．B2．中间的上方．3．D4．A5．D6．解：如图所示．7．解：(1)点C为所求的投影．(2)线段CD为所求的投影，CD＝2 cm.(3)线段CD为所求的投影，CD＝2cos30°＝ 3 cm.29.2 三视图第1课时几何体的三视图1．D2．A3．D4．A5．D6．主视图．7．解：如图所示．8．解：如图所示．9. D10．B11．D12．D13．解：如图.14．解：如图.15．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.第2课时由三视图确定几何体1．D2．A3．D4．B5．B6．D7．D8．D 提示：如图，根据左视图可以推测d＝e＝1，a，b，c中至少有一个为2. 当a，b，c中一个为2时，小立方体的个数为：1＋1＋2＋1＋1＝6；当a，b，c中两个为2时，小立方体的个数为：1＋1＋2＋2＋1＝7；当a，b，c三个都为2时，小立方体的个数为：1＋1＋2＋2＋2＝8.所以小立方体的个数可能为6个、7个或8个．故选D.第3课时由三视图确定几何体的表面积或体积1．B2．10π．3．解：由三视图可知，该工件为底面半径为10 cm、高为30 cm的圆锥体．圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为12×20π×1010＝ 10010π(cm 2)，圆锥的底面积为102π＝100π(cm 2)，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)．45．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为 4 cm ，3 cm.∴菱形的边长为（32）2＋22＝52(cm )，棱柱的侧面积为52×8×4＝80(cm 2)． 6．解：(1)圆锥．(2)表面积S ＝S 扇形＋S 圆＝πrl ＋πr 2＝12π＋4π＝16π(cm 2)．(3)如图将圆锥侧面展开，线段BD 为所求的最短长度．由条件，得∠BAB ′＝120°，C 为弧BB ′的中点，∴BD ＝33(cm )．。

人教版九年级数学下第二十九章《投影与视图》单元练习题(含答案) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（人教版九年级数学下第二十九章《投影与视图》单元练习题(含答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为人教版九年级数学下第二十九章《投影与视图》单元练习题(含答案)的全部内容。

第二十九章《投影与视图》单元练习题一、选择题1.如图，是一组几何体，它的俯视图是（)A．B．C．D．2.如图是某几何体的三视图，则与该三视图相对应的几何体是( ）A．B．C．D．3.如图所示的四棱台，它的俯视图是下面所示的图形的( )A．B．C．D．4.由下列光源产生的投影,是平行投影的是（)A．太阳B．路灯C．手电筒D．台灯5。

某几何体的主视图和左视图完全一样均如图所示，则该几何体的俯视图不可能是（）A．B．C．D．6.如图是一个圆柱体和一个长方体组成的几何体，圆柱的下底面紧贴在长方体的上底面上，那么这个几何体的俯视图为( ）A．B．C．D．7。

如图所示，平地上一棵树高为6米，两次观察地面上的影子，第一次是当阳光与地面成60°时,第二次是阳光与地面成30°时,第二次观察到的影子比第一次长（）A． 6－3B． 4C． 6D． 3－28.下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是( )A．B．C．D．分卷II二、填空题9。

若某几何体的三视图如图所示，则该几何体是_________．10。

如图,在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下,塔影DE留在坡面上．已知铁塔底座宽CD＝12 m，塔影长DE＝24 m，小明和小华的身高都是1。
