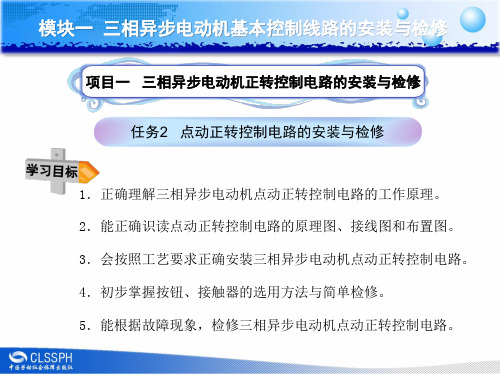

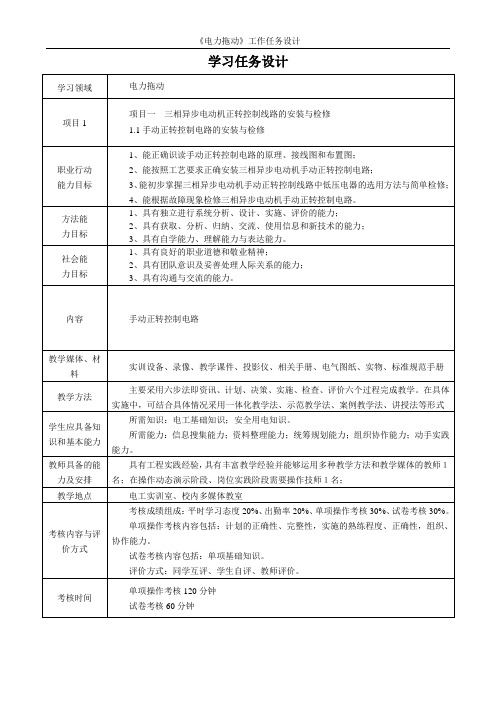

项目一 任务2 点动正转控制电路的安装与检修 工作任务设计

任务二点动正转控制电路教学导案一、教材分析（一）地位和作用任务二的第一个知识点：点动正转控制电路。

是在学生掌握了常用低压电器，了解了电动机基本控制电路的安装步骤的基础上接触的第一个完整的电路图，起到了承上启下的作用，学好本项目，为以后分析安装复杂电路进行了铺垫，在正本书中有着重要的地位。

（二）教学目标1、知识目标（1）学会绘制、识读电气控制电路的电路图、接线图和布置图。

（2）熟悉三项异步电动机的结构和铭牌数据。

（3）掌握点动正转控制电路的工作原理。

2、技能目标熟悉电动机控制线路的一般安装步骤，学会安装点动正转控制电路。

3、情感目标在学习过程中,培养学生学会合作,形成竞争意识,养成严谨求实的科学态度.（二）教学重难点1、教学重点学会绘制、识读电气控制线路的电路图、布置图和接线图。

2、教学难点熟悉电动机控制电路的一般安装步骤，学会安装点动正转控制电路。

二、教法与学法1、学情分析我们面对的是中职学校的学生,这些学生普遍存在着学习基础较差、抽象思维薄弱、有厌学情绪，学习主动性不高的情况，但同时他们对实验,自己动手操作,日常生活中发生的事例比较感兴趣。

2、教学方法多媒体教学法、项目教学法3、教学设计结合学生的学习能力和基础，我将点动安排三课时来完成，第一课时讲解点动的基本内容，通过复习低压电器和电动机基本控制电路的安装步骤引起学生的注意，在通过例题的演示，讲解点动控制的原理，让学生自主讨论，在综合学生的讨论结果引导出最适合的接线方案。

在后两个课时中通过练习进一步让学生理解、掌握实训步骤和接线要求。

同时老师巡回指导，结合实际指导学生。

4、教学策略:本课以老师讲解为主，学生分组讨论、主动思考为辅，教师启发引导为辅来组织课堂教学，在讲解中分成图形分析，工艺分析和实际操作三个部分完成,将学生分成小组讨论, 由学生自主讨论接线的方法,同学自主设计方案,选择布线走向,讨论出最佳接线方式和方法，充分体现师生互动的教学模式，增强师生间的交流，充分调动学生的学习积极性和主观能动性，突出学生的主体地位。

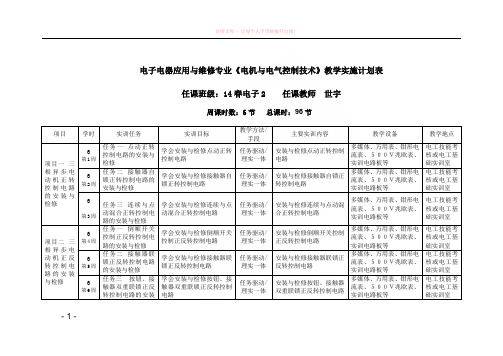

电子电器应用与维修专业《电机与电气控制技术》教学实施计划表任课班级：14春电子2 任课教师世宇周课时数：6节总课时：96节项目学时实训任务实训目标教学方法/手段主要实训内容教学设备教学地点项目一三相异步电动机正转控制电路的安装与检修6第1周任务一点动正转控制电路的安装与检修学会安装与检修点动正转控制电路任务驱动/理实一体安装与检修点动正转控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第2周任务二接触器自锁正转控制电路的安装与检修学会安装与检修接触器自锁正转控制电路任务驱动/理实一体安装与检修接触器自锁正转控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第3周任务三连续与点动混合正转控制电路的安装与检修学会安装与检修连续与点动混合正转控制电路任务驱动/理实一体安装与检修连续与点动混合正转控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室项目二三相异步电动机正反转控制电路的安装与检修6第4周任务一倒顺开关控制正反转控制电路的安装与检修学会安装与检修倒顺开关控制正反转控制电路任务驱动/理实一体安装与检修倒顺开关控制正反转控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第5周任务二接触器联锁正反转控制电路的安装与检修学会安装与检修接触器联锁正反转控制电路任务驱动/理实一体安装与检修接触器联锁正反转控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第6周任务三按钮、接触器双重联锁正反转控制电路的安装学会安装与检修按钮、接触器双重联锁正反转控制电路任务驱动/理实一体安装与检修按钮、接触器双重联锁正反转控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室- 1 -项目学时实训任务实训目标教学方法/手段主要实训内容教学设备教学地点与检修项目三三相异步电动机位置控制与自动循环控制电路的安装与检修6第7周任务一位置控制电路的安装与检修学会安装与检修位置控制电路讲授/理实一体安装与检修位置控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第8周任务二自动循环控制电路的安装与检修学会安装与检修自动循环控制电路任务驱动/理实一体安装与检修自动循环控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室项目四三相异步电动机顺序控制与多地控制电路的安装与检修6第9周任务一三相笼型异步电动机顺序控制电路的安装与检修学会安装与检修三相笼型异步电动机顺序控制电路的安装与检修任务驱动/理实一体安装与检修三相笼型异步电动机顺序控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第10周任务二三相异步电动机多地控制电路的安装与检修学会安装与检修三相异步电动机多地控制电路任务驱动/理实一体安装与检修三相异步电动机多地控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室项目五三相笼型异步电动机降压启动控制电路的安装与检修6第11周任务一定子绕组串接电阻降压启动控制电路的安装与检修学会安装与检修定子绕组串接电阻降压启动控制电路任务驱动/理实一体安装与检修定子绕组串接电阻降压启动控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第12周任务二自耦变压器（补偿器）降压启动控制电路的安装与检修学会安装与检修自耦变压器（补偿器）降压启动控制电路任务驱动/理实一体安装与检修自耦变压器（补偿器）降压启动控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室- 2 -项目学时实训任务实训目标教学方法/手段主要实训内容教学设备教学地点6 第13周任务三 Y-△形降压启动控制电路的安装与检修学会安装与检修Y-△形降压启动控制电路任务驱动/理实一体安装与检修Y-△形降压启动控制电路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室项目六三相笼型异步电动机制动控制电路的安装与检修6第14周任务一机械制动-电磁抱闸制动器断电（通电）制动控制线路的安装与检修学会安装与检修机械制动-电磁抱闸制动器断电（通电）制动控制线路任务驱动/理实一体安装与检修机械制动-电磁抱闸制动器断电（通电）制动控制线路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第15周任务二电力制动-反接制动控制线路的安装与检修学会安装与检修电力制动-反接制动控制线路任务驱动/理实一体安装与检修电力制动-反接制动控制线路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室6第16周任务三电力制动-能耗制动控制线路的安装与检修学会安装与检修电力制动-能耗制动控制线路任务驱动/理实一体安装与检修电力制动-能耗制动控制线路多媒体、万用表、钳形电流表、５００Ｖ兆欧表、实训电路板等电工技能考核或电工基础实训室合计96 ————————————- 3 -。
