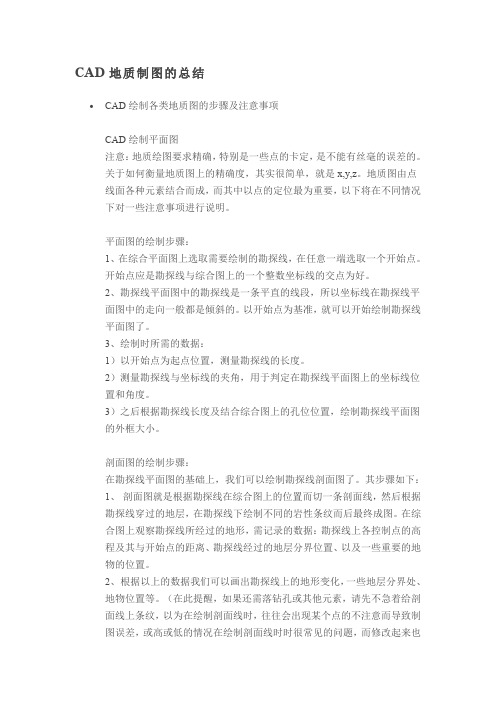

CAD地质制图的总结CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准，就可以开始绘制勘探线平面图了。
3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。
2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。
3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。
）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
CAD地质图线型大全
所附DWG或LIN文件包含地质图中使用的各种线型。
DWG是2004版格式，2004版以后的AUTOCAD和浩辰CAD等软件均可打开，此文件中包含各种地质图线型，将需要的线型复制到自己绘制的图中，就可以使用此线型。
LIN文件可在CAD中加载使用，AUTOCAD和浩辰CAD等兼容的软件均可使用。
下面是线型名称和图例的对照表，希望对大家有帮助。
DWG图纸下载链接：/s/1dDtqZCH
LIN线型文件下载链接：/s/1dD4Mrkd
注意：这些线型中用到了符号形文件ltypeshp.shx和aaa.shx，常用的CAD 通常都有这两个形文件，如果你的CAD的字体FONTS目录下没有这两个文件，线型可能会显示不正确。
更多技巧请访问：CAD实用技巧、CAD使用技巧、CAD疑难解答汇总CAD插件和资料下载请访问：CAD插件和资料下载。

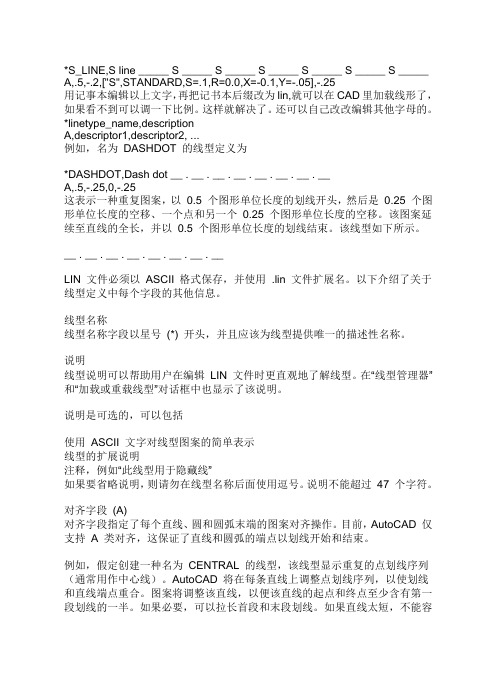

*S_LINE,S line _____ S _____ S _____ S _____ S _____ S _____ S _____ A,.5,-.2,["S",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25用记事本编辑以上文字，再把记书本后缀改为lin,就可以在CAD里加载线形了，如果看不到可以调一下比例。
这样就解决了。
还可以自己改改编辑其他字母的。
*linetype_name,descriptionA,descriptor1,descriptor2, ...例如，名为DASHDOT 的线型定义为*DASHDOT,Dash dot __ . __ . __ . __ . __ . __ . __ . __A,.5,-.25,0,-.25这表示一种重复图案，以0.5 个图形单位长度的划线开头，然后是0.25 个图形单位长度的空移、一个点和另一个0.25 个图形单位长度的空移。
该图案延续至直线的全长，并以0.5 个图形单位长度的划线结束。
该线型如下所示。
__ . __ . __ . __ . __ . __ . __ . __LIN 文件必须以ASCII 格式保存，并使用 .lin 文件扩展名。
以下介绍了关于线型定义中每个字段的其他信息。
线型名称线型名称字段以星号(*) 开头，并且应该为线型提供唯一的描述性名称。
说明线型说明可以帮助用户在编辑LIN 文件时更直观地了解线型。
在“线型管理器”和“加载或重载线型”对话框中也显示了该说明。
说明是可选的，可以包括使用ASCII 文字对线型图案的简单表示线型的扩展说明注释，例如“此线型用于隐藏线”如果要省略说明，则请勿在线型名称后面使用逗号。
说明不能超过47 个字符。
对齐字段(A)对齐字段指定了每个直线、圆和圆弧末端的图案对齐操作。
目前，AutoCAD 仅支持A 类对齐，这保证了直线和圆弧的端点以划线开始和结束。

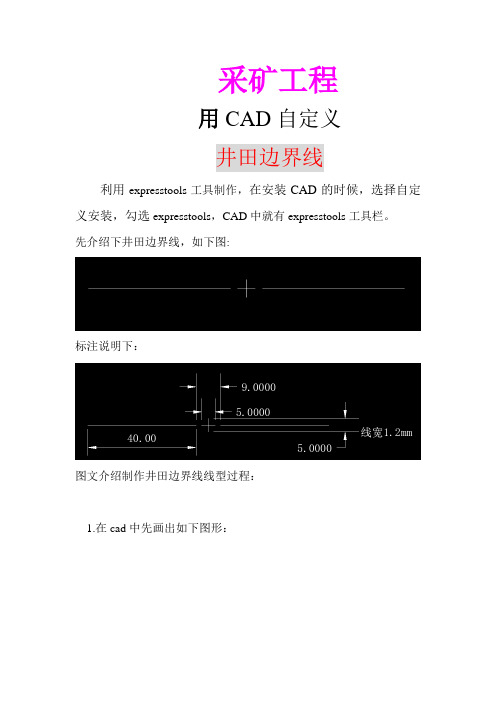

采矿工程用CAD自定义井田边界线利用expresstools工具制作，在安装CAD的时候，选择自定义安装，勾选expresstools，CAD中就有expresstools工具栏。
先介绍下井田边界线，如下图:标注说明下：图文介绍制作井田边界线线型过程：1.在cad中先画出如下图形：2.下面我们开始定义“形”（作为“型”的包含内容），点击菜单栏Expres s→Tools→MakeShape（只有在安装cad过程中选择安装了expresstools才会有这个，没有的话也不必卸载重新安装。
控制面板→程序→更改，独立安装进这个工具就行了）弹出储存对话框（这里需要提到的是，在安装autocad过程中，选择安装expresstools时，下面有一段英文说明，大意目前是只支持英文，这就提示我们所有用到这个工具的过程中，从路径到文件名都要英文），选择储存路径，并且输入文件名。
再点击“保存”3.命令行出现“enter the name of the shape”即“输入形的名称”，这里我们输入英文状态下的“jingtian，点击回车。
4.命令行出现“enter the resolution”，即“输入矩阵的分辨率”，通过定义一个方形的矩阵来定义形，所有线、圆弧的端点必须落在矩阵内的点上，分辨率越大外形越美观。
一般情况下这步直接点击回车即可。
5.命令行出现“specify insertion base point”即“选择插入基准点”，这时用鼠标选择如图位置的基准点（由对象捕捉端点准确获取）并且单击鼠标左键6.命令行出现“选择对象”，把整个图形中，并且点击回车，文本窗口出现一些列如下文字，说明制作线型所需的形文件已经制作完成。
然后，你会在你开始所选择的储存位置中看到两个新的文件。
分别是Drawing.shp和Drawing.shx。
（形的定义过程中，前后有两种文件形式：.shp和.shx。
.shp是文本文件，可以使用任何文本编辑器来编辑形的定义的.shp文件。
地形图图层、符号释义一、图层含义二、图层详解1.JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
CAD地质图制图线形大全这是一个奇妙的表，点击表后，单击右键选autoCAD Drawing，点选Edit，进入autoCAD就可以使用了，表中的线型都已设置好，根据你自己的需要选择即可。
CAD地质制图线形名称44661161361416142615674711B712B73373473428462911911a912b913b914b915b921922A线形图例线形名称dfjx1_linedfjx2_1 linedfjx2_2dfjx2_linedfjx3_LINEDJD1_1djx1_LINEdjx10_LINEdjx11_LINEdjx12_LINEdjx3_LINEdjx4_LINEdjx5_LINEdjx6_LINEdjx7_LINEdjx8_LINEdjx9_LINE FENCELINE1FH1_LINEFH2_LINEFH3_LINEFH4_LINE线形图例线形名称hh21hh3hh5hh7JINJIEXIANNZTD_LINENZTD1_LINENZTD2_LINENZTD3_LINETRACKSX0X10X28X4X7X8X9ysg1ysg2ysg3ysg4ysg5ZTGZG沉积岩层的不整合线1沉积岩层的不整合线2沉积岩层的假整合线1沉积岩层的假整合线2线形图例线形名称陡坎线2陡坎线3陡崖1陡崖2陡崖3二级阶地分界线海洋干出线河流混合侵入接触线形图例活树篱笆假整合交代侵入接触1交代侵入接触2角砾岩篱笆喷发不整合三级阶地上陡坎上斜坡四级阶地铁丝网土堤垅未加固的陡坡未加固的斜坡四级阶地下陡坎下斜坡县界乡村路小路一级阶地栅栏栏杆ACAD IS002W100ACAD IS003W100ACAD IS004W100ACAD IS005W100ACAD IS006W100ACAD IS007W100fh5_LINEGB712电线GB911国界GB912省界GB913市界GB914县界GB915乡界GB916村界GB陡坎jgGB陡坎wjghh1continuousDASHEDDDK1-1DDK1-2DDK2DDK3挡土墙地物范围线陡岸陡坎线1－1陡坎线1－2。
地质图图例花纹花纹图案①沉积岩花纹砂岩HW001 石英砂岩HW002 硬砂岩HW003 铁质砂岩HW004 长石砂岩HW005 粉砂质泥岩HW006 泥质粉砂岩HW007 凝灰质粉砂岩HW008钙质砂岩HW009 砾岩HW010 角砾岩HW011 砂砾岩HW012 砂质砾岩HW013 钙质砾岩HW014 硅质砾岩HW015 页岩HW016 炭质页岩HW017 铝土页岩HW018 油页岩HW019 硅质页岩HW020 凝灰质页岩HW021 砂质页岩HW022 粘土岩HW023 泥页岩HW024 砂质粘土岩HW025 硅质粘土岩HW026 灰岩HW027 泥灰岩HW028 石灰岩HW029 含泥质灰岩HW030 砂质灰岩HW031 硅质灰岩HW032 结晶灰岩HW033 沥青质灰岩HW034 生物灰岩HW035 炭质灰岩HW036 含圆藻硅质灰岩HW037 硅质结核灰岩HW038 含燧石结核灰岩HW039 硅质条带灰岩HW040竹叶状灰岩HW041 瘤状灰岩HW042 鲕状灰岩HW043 碎屑状灰岩HW044角砾状灰岩HW045 砾状灰岩HW046 页状灰岩HW047 豹皮状灰岩HW048薄层灰岩HW049 白云质灰岩HW050 砂质泥灰岩HW051 硅质泥灰岩HW052白云岩HW053 泥质白云岩HW054 石灰华HW055 磷块岩HW056 铝土层HW057 锰矿层HW058 黄铁矿HW059 铁矿层HW060 煤层HW061 石膏层HW062 岩盐HW063 泥岩HW064 硅质条带泥灰岩HW065 中厚层灰岩HW066 含砾砂岩HW067 含砾石英砂岩HW068含角砾砂岩HW069 石英岩状砂岩HW070 泥质条带灰岩HW071 含砾泥质板岩HW072硅质泥质板岩HW073 含砾凝灰岩HW074 安山凝灰岩HW075 砂砾层HW076 含钙硝质粉砂质泥岩HW077含钙硝质泥质粉砂岩HW078②岩浆岩花纹未区分的酸性侵入岩HW201花岗岩HW202 花岗斑岩HW203 黑云母花岗岩HW204二长花岗岩HW205 二长岩HW206 钾长花岗岩HW207 斜长花岗岩HW208白岗岩HW209 花岗细晶岩HW210 花岗伟晶岩HW211 酸性喷出岩HW212流纹岩HW213 流纹班岩HW214 流纹凝灰岩HW215 霏细岩HW216 霏细斑岩HW217 黑锰岩HW218 未区分的中性侵入岩HW219 闪长岩HW220 黑云母花岗闪长岩HW221石英闪长斑岩HW222 中性喷出岩HW223 安山岩HW224 英安岩HW225 安山凝灰岩HW226 未区分的碱性侵入岩HW227霞石正长岩HW228霞石正长斑岩HW229 正长岩HW230 石英正长岩HW231 正长斑岩HW232 未区分的碱性喷出岩HW233粗面岩HW234 粗面斑岩HW235 响岩HW236 碱性玄武岩HW237 未区分的基性侵入岩HW238辉长岩HW239 苏长岩HW240 煌斑岩HW241 蛇纹岩HW242 辉绿岩HW243 玢岩HW244基性喷出岩HW245 玄武岩HW246 辉斑玄武岩HW247 凝灰玄武岩HW248安山玄武岩HW249 细壁岩HW250 超基性侵入岩HW251 纯橄榄岩HW252 橄榄岩HW253 角闪岩HW254 辉岩HW255 超基性喷出岩HW256苦橄岩HW257 集块熔岩HW258 角砾熔岩HW259 集块角砾熔岩HW260凝灰熔岩HW261 熔集块岩HW262 熔角砾岩HW263 熔凝灰岩HW264 熔角砾凝灰岩HW265 熔结集块岩HW266 熔结角砾岩HW267 熔结凝灰岩HW268集块岩HW269 火山角砾岩HW270 凝灰岩HW271 岩屑凝灰岩HW272沉集块岩HW273 沉火山角砾岩HW274 沉凝灰岩HW275 交代式花岗岩HW276混合花岗岩HW277 斑纹状混合岩HW278 粗面集块岩HW279 片麻状黑云母花岗岩HW280 角闪岩HW281 斜长角闪岩HW282 黑云角闪岩HW283 英安流纹质角砾岩HW284黑云角闪斜长岩HW285闪长玢岩HW286 角砾安山岩HW287 熔岩HW288 其它花岗岩HW289③变质岩花纹混合岩HW401 渗透状混合岩HW402 斑点状混合岩HW403 眼球状混合岩HW404香肠状混合岩HW405 条纹(痕)状混合岩HW406条带状混合岩HW407 分枝状混合岩HW408网状混合岩HW409 角砾状混合岩HW410 雾迷状浑合岩HW411 混合花岗岩HW412角闪雾迷状混合岩HW413斜长角闪均质混合岩HW414 条带状混合质二云片岩HW415片麻岩HW417 花岗片麻岩HW418 黑云片麻岩HW419 斜长片麻岩HW420二长片麻岩HW421 黑云钾长片麻岩HW422 角闪斜长片麻岩HW423 二云钾长片麻岩HW424片岩HW425 石英片岩HW426 角闪片岩HW427 云母片岩HW428 绢云母片岩HW429 绿泥片岩HW430 篮闪片岩HW431 滑石片岩HW432 石榴片岩HW433 角闪石英片岩HW434 斜长绿泥片岩HW435 角闪石榴云母片岩HW436千枚岩HW437 钙质千枚岩HW438 石英千枚岩HW439 绢云母千枚岩HW440绿泥千枚岩HW441 绢云绿泥千枚岩HW442 板岩HW443 钙质板岩HW444 硅质板岩HW445 砂质板岩HW446 炭质板岩HW447 绿泥板岩HW448 凝灰质板岩HW449 麻粒岩HW450 辉石麻粒岩HW451 紫苏麻粒岩HW452变粒岩HW453 角闪变粒岩HW454 黑云变粒岩HW455 斜长角闪变粒岩HW456变质砂岩HW457 石英岩HW458 长石石英岩HW459 变流纹岩HW460 变安山岩HW461 变玄武岩HW462 大理岩HW463 白云质大理岩HW464白云石大理岩HW465 含石英大理岩HW466 蛇纹石大理岩HW467 绿帘石大理岩HW468石榴石灰石大理岩HW469 矽卡岩HW470 透辉石矽卡岩HW471 硅灰石矽卡岩HW472透辉石石榴石矽卡岩HW473 内矽卡石HW474 方柱石矽卡岩HW475 方柱石石榴石矽卡岩HW476角岩HW477 斑点角岩HW478 石英角岩HW479 绢云母角岩HW480矽线石角岩HW481 堇青石角岩HW482 红柱石黑云母角岩HW483蛇纹石HW484 闪长质混染岩HW485 绿泥石化HW486 绿帘石化HW487 绢云母石化HW488电气石化HW489 硅化HW490 高岭土化HW491 大理石化HW492 矽卡岩化HW493 角岩化HW494 安山变质岩HW495 角页岩HW496 变质岩HW497 片麻岩HW498 黑云母斜长片麻岩HW499黑云母片岩HW500角闪石片岩HW501 阳起石片岩HW502 硅质岩HW503 变质安山岩HW504 千枚岩HW505 石英绢云母千枚岩HW506构造片状岩HW507④覆盖层花纹孤石HW601 漂石HW602 块石HW603 卵石HW604 砂卵砾石HW605 碎石HW606 砾石HW607 角砾HW608 砾质土HW609 砂HW610 粉土HW611 砂壤土HW612 壤土HW613 黄土HW614 粘土HW615 亚粘土HW616 淤泥HW617 盐渍土HW618 泥炭HW619 古土壤HW620 钙质结核HW621 腐植土HW622 填筑土HW623 淤泥质粘土HW624冰川泥砾HW625 冰水沉积层HW626 粘土夹砂HW627 粘土夹碎石HW628杂粘土HW629 粉质粘土HW630 淤泥质粘土HW631 砂质粘土HW632 重粉质粘土HW633 淤泥质粉质粘土HW634 含砾粉质粘土HW635 卵砾质粉质粘土HW636含碎石粉质粘土HW637含泥质亚粘土HW638 淤泥质亚粘土HW639 含砾亚粘土HW640轻亚粘土HW641 轻亚粘土夹砂HW642 含砾轻亚粘土HW643 黄土状亚粘土HW644黄土状轻亚粘土HW645轻粉质壤土HW646 重粉质壤土HW647 中壤土HW648 中粉质壤土HW649 重壤土HW650 中砂壤土HW651 重砂壤土HW652 淤泥质亚砂土HW653 砾质土HW654 粉砂HW655 细砂HW656 中细砂HW657 中砂HW658 中粗砂HW659 含砾砂层HW660 淤泥质中粗砂HW661 圆砾HW662 砂砾石HW663 土夹卵砾石HW664卵石夹粘土HW665 卵石夹亚粘土HW666 杂填土HW667 素填土HW668 耕植土HW669 回填卵砾石HW670 坡积物HW671 洪坡积碎石土HW672残积土HW673 崩冲积碎石夹砂HW674 含泥炭质土HW675 崩坡积块石及碎石土HW676 崩积碎石HW677 泥炭层HW678 淤泥夹砂HW679 砂夹淤泥HW680 淤泥混砂HW681 砂混淤泥HW682 漂卵石层HW683 泥质粉土HW684 细粉砂HW685 粗粉砂HW686 含泥质砂HW687 砾砂HW688 角砾石HW689 砂砾卵石HW690 含泥砂砾HW691 含泥卵石HW692 亚砂土HW693 块碎石HW694 块碎石夹亚粘土HW695 块碎石夹粘土HW696卵石夹粘土HW697 卵石夹亚粘土HW698 浆砌卵石HW699 浆砌石HW700 砼/混凝土HW701 钢筋砼/钢筋混凝土HW702回填土壤HW703 抛石HW704 抛土HW705 泥沙HW706 粘土夹卵砾石HW707 回填漂卵石HW708 块碎石土层HW709 块碎石层HW710 漂卵石夹砂土HW711 卵砾石夹砂HW712 碎石含砂砾HW713⑤其它花纹断层泥HW801 超糜棱岩HW802 糜棱岩HW803 千糜岩HW804 断层角砾岩HW805 构造片状岩HW806 压碎岩HW807 碎块岩HW808 碎裂岩HW809 玻状岩HW810 石英脉HW811 辉绿岩脉HW812 闪长岩脉HW813 富水性极弱的HW814 富水性弱的HW815 富水性中等的HW816富水性强的HW817 富水性极强的HW818 极强透水HW819 强透水HW820 中等透水HW821 弱透水HW822 微透水HW823 极微透水HW824 砖墙HW825 夯土/夯实土壤HW826 填砂HW827 灰土HW828三合土/碎砖HW829 草地HW830 沼泽HW831 六边形HW832 蜂巢HW833 小方块HW834 等边三角形HW835 植被HW836 树木HW837 木材HW838 楼梯HW839 杉木HW840树林HW841。
CAD地质图制图线形大全这是一个奇妙的表，点击表后，单击右键选autoCAD Drawing，点选Edit，进入autoCAD就可以使用了，表中的线型都已设置好，根据你自己的需要选择即可。
线形名称线形名称线形图例线形图例4466116141613674614261584627347342711B 733712B 911912b 911a 913b 915b 921914b ACAD IS002W100922AACAD IS003W100ACAD IS005W100ACAD IS004W100ACAD IS006W100ACAD IS007W100continuous线形名称线形名称线形图例DDK1-1DDK2DDK1-2DDK3dfjx1_line DJD1_1djx1_LINE FENCELINE1FH1_LINE fh5_LINEGB911国界hh 1GB 陡坎wjg NZTD_LINE JINJIEXIAN TRACKS X0ZTGZG陡坎线1陡岸陡崖2陡崖3陡崖1分界线二级阶地海洋干出混合侵入接河流活树篱笆假整合交代侵入接触DASHEDGB712电线ysg 2dfjx2_1 line dfjx2_line dfjx2_2dfjx3_LINE djx10_LINE djx12_LINE djx11_LINE djx6_LINE djx5_LINE djx3_LINE djx4_LINE djx7_LINE djx8_LINE djx9_LINEFH2_LINE FH4_LINEFH3_LINE GB912省界GB913市界GB916村界GB915乡界GB914县界GB 陡坎jg hh21hh 5hh 3hh 7NZTD1_LINE NZTD3_LINE NZTD2_LINE X10X4X28X9X7X8ysg 1ysg 3ysg 5ysg 4沉积岩层的不整合线1沉积岩层的不整合线2沉积岩层的假整合线2沉积岩层的假整合线1挡土墙地物范围线陡坎线1－1陡坎线2陡坎线1－2陡坎线3交代侵入接触篱笆角砾岩上斜坡上陡坎喷发不整合三级阶地铁丝网土堤垅四级阶地下斜坡下陡坎县界未加固的斜坡未加固的陡坡四级阶地小路一级阶地乡村路栅栏栏杆CAD 地质制图线形EBZ160说明书第1节概述…·2节技术参数和特征…· 1、可靠性高(1)、以可靠为第一目标:液压泵、EPEe 、所有轴承、主要液压阀及附件、密 封件、电气元器件均采用国际品牌产品，并与供方共同开发设计。
(2)、 行走部采用品牌的液压马达、行星减速机，可靠性高。
(3)、 液压系统采用恒功率负载敏感控制，既减少了能耗，又杜绝了系统发热 失效的可能性;大大的延长了密封件的使用寿命。
(4)、 行走部采用油(脂)缸加卡板装置进行张紧，既保证了张紧效果，又提 高了油(脂)缸的使用寿命，减少了故障点。
(5)、 第一运输机和铲板部均采用低速大扭矩液压马达直接驱动，无需减速箱， 减少故障环节。
(6)、 截剖震动小、有提高机器稳定性的支撑装置，工作稳定性好，使得整机 可靠性提高。
(7)、 采用全封闭油箱，确保了油液清洁度，增加了液压系统的可靠性。
(8)、 采用回油冷却，彻底解决了液压系统油温过高问题。
(9)、 采用进、回油两级油滤，可有效降低液压元器件磨损。
(10)、 采用先进的加工设备和管理模式以及检验子段，从多个层面来保证产品 理，破岩过断层能力强。
(4)、 采用可伸缩的截割部，伸缩量可达到550mm ，使机器调动灵活，截剖巷 道断面更平整。
3、智能化程度高;具备齐全的保护、故障诊断和排故方法显示。
4、输入电压为1140V/660V 双电压，适用范围广。
5、可维修性好，如履带架侧面小窗口可从履带架侧面取出张紧缸等。
6、可极大提高降尘效果的专利技术:不堵塞喷嘴。
二、主要用途及适用范围EBZ160悬臂式掘进机能实现连续切割、装载、运输作业。
该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道施工中使用。
最大定位截割断面可达26m2，截剖硬度为三、相关标准引用标准:MT238-1991 悬臂式掘进机通用技术条件执行标准:Q/SY3120201.1-2004 EBZ160型悬臂式掘进机第2节主要结构总体结构三一重装掘进机在液压、电气系统控制下，精确配合，协调一致，轻松灵活地完成掘进作业，其总体结构见下图:1.截副部2.铲板部3.第一运输机4.本体部5.行走部6.后支承部7.润滑系统8.液压系统9.水系统10.电气系统11.护板部一、截割部截割部由截割头、伸缩部、截割减速机、截割电机等组成。
截割头为因锥台形，截剖头最大外径为940mm，长928mm，在其圆周分布37把铺形截齿，截剖头通过花键套和2个M30的高强度螺栓与主轴相联。
伸缩部位于截剖头和截剖减速机中间，通过伸缩油缸使截割头具有550mm的伸缩行程。
伸缩内筒与伸缩保护筒及主轴等零件通过伸缩油缸、导向键一起与伸缩外筒、花键套产生前后移动，推动截割头前移，切入掘进工作面。
工作时伸缩部的主轴后端通过花键套与减速机输出轴联接一起旋转，前端与截割头连接使截割头发生旋转，实现切割物料的目的。
截割减速机是两级行星齿轮传动，它与伸缩部用26个M24的高强度螺栓相联。
截割电机为双速水冷电机，使截剖头获得2种转速，它与截剖减速机通过定位销和25个M24的高强度螺栓相联。
三、铲板部铲板部是由铲板本体、侧铲板、铲板驱动装置、从动轮装置等组成。
通过两个液压马达驱动星轮，把截割下来的物料装到第一运输机内。
铲板部是用两个液压马达分别驱动星轮实现租装运动的，利用多路阀中的压力补偿阀使两个液压马达在工作时能够获得均衡的流量，确保星轮平稳一致。
两侧铲板与铲板本体用M24高强度螺栓连接，铲板顶尖在铲板油缸作用下可实现向上抬起，向下卧底。
铲板宽度2.9m，由侧铲板、铲板本体组成，铲板在油缸作用下可向上抬起370mm，向下卧底387mm。
四、第一运输机第一运输机位于机体中部，是双边链刮板式运输机(可选中双链刮板运输机)。
运输机由前溜槽、后溜槽、刮板链组件、张紧装置、驱动装置及挡板螺栓等组成;前、后溜槽用M20高强度螺栓联接。
由液压马达驱动链轮，通过φ18X64矿用圆环链，实现运输作业。
五、本体部本体部位于机体的中部，主要由回转台、回转支承、本体架、销轴、套、连接螺栓等组成。
各件主要采用焊接结构，与各部分相联接起到骨架作用。
回转台上部耳孔与截割电机相连、下部耳孔与截剖升降油缸相连，通过回转支承及升降油缸来控制截割范围。
本体架前部耳孔与铲板本体及铲板油缸相连接，由油缸控制铲板的抬起及下卧。
本体的右侧装有液压系统的泵站，左侧装有操作台，内部装有第一运输机，在其左右侧下部分别装有行走部，后部装有后支承部。
六、行走部行走部是用两台液压马达驱动，通过减速机、驱动链轮及履带实现行走。
马达、制动刹车阀、减速机采用集成结构，降低故障率。
履带采用油缸张紧，调整完毕后，装入垫板及锁板，拧松油嘴，泄除缸内压力后拧紧油嘴，使张紧油缸活塞杆不受张紧力。
履带架通过键及高强度螺栓固定在本体两侧，在其侧面开有方槽以便张紧油缸的拆卸。
行走减速机用高强度螺栓与履带架联接。
d，=-重装七、后支承部后支承部由支架、后支承架体、支承腿、联接架、二运回转台、销轴、衬套、螺栓等组成。
各件主要采用焊接结构，组装一起与本体部联接。
作用一:支承腿放下与底板接触，减少截割时机体的振动，以防止机体横向滑动;作用二:左侧放置电控箱，右侧放置油泵电机;作用三:二运回转台与桥式转载机相连实现物料的过渡运输。
八、液压系统液压系统包括液压油箱、主泵、多路阀、液压先导操作台、液压马达、油缸、冷却器以及各油管总成、胶管总成、接头、密封件，压力表等。
1、液压系统的功能(1)、液压油箱设计容积500L，装有呼吸器、主回油过滤器、液位液温计等液压辅件。
(2)、行走马达为轴向柱塞马达，通过行走减速器驱动整机行走。
(3)、驱动油缸实现截剖头的上、下、左、右移动及伸缩。
(4)、星轮马达在压力油的驱动下，带动星轮转动，装载物料。
(5)、一运马达在压力油的驱动下，带动一运转动，运输物料。
(6)、驱动油缸实现铲板的升降和后支承腿的升降。
(7)、完成一运刮板链的张紧和履带的张紧。
(8)、主泵采用原装进口的变量斜盘式柱塞双泵，为主油路及控制油路提供液压油源(9)、主阀位于操作台内，在先导阀的操作控制下使各个执行机构产生相应动作。
2、油泵和液压马达泵站是由75KW电机驱动，通过油泵将压力油分别送到截剖部、铲板部、第一运输机、行走部、后支承部的各液压马达和油缸。
本机共有9个主油缸，均设有安全型平衡阀。
液压系统空载运行时，液压泵轴端轴承处由于摩擦会达到55-80度，属于正常现象。
3、操作台操作台上装有两组五联换向阀，通过于柄完成各油缸及液压马达的动作，并可实现无极调速;操作台上有两个压力表可显示各系统的压力值。
本操作台为我公司独立自主研发，根据人体工程学设计，采用全套品牌子柄及阀组，外形美观，操作舒适，性能可靠，安装维修方便。
4、油缸的过负荷保护为防止油缸过负荷丽造成的损坏，在各换向阀内部附带有过载溢流阀。
九、水系统水系统由外喷雾和内喷雾两部分组成。
内、外喷雾可通过球阀单独控制，外喷雾装置安装在截剖部上。
水系统的外来水经过滤器和球阀后分二条分路:第一分路是外来水经减压阀(3.0MPa)进入内喷雾系统直接喷出，起到灭尘和冷却截齿的作用;第二分路经过减压阀(2.8MPa)，到油冷却器后，分别进入截剖电机、截剖部喷水环和侧喷雾喷水块喷出。
十、电气系统详见第六章《电气部分》。
第3节技术特性-、性能参数1、机体参数|19.4m 1 I~~%:r\ 1 |d总总体宽度12 |总肺体高度11伽| 铲板部|幸祀巴爪转数|问m整机参数|卧底深度1206mm I I装载能力b.5m3/min (最大)|爬坡能力|土18°I I原动机|马达川W怕)|可截时~I经济截割硬度80/60Mpa形式双边链刮板式|总重145t泪槽断面尺寸10叫宽)xO.35m(高) 截割范围|宽度5.6m运输能力b.5m3/min |面积|时I I原动机|马达9.5kW怕)|截割头形状|圆锥台式I I形式|履带式|截割头转数146/23叩m I I履带宽度|扣灿Oω仙O归阳m截割部|截割头伸缩辑时量副|行走叩|制动方式|片式制动|电动机双速切换，水冷方式|行走速度|见注l|喷雾|内、外喷雾方式I I原动机|马达27.5kW怕)注1:O-gm/min或0-7m/min。
2、水系统水量:30--100 CL/min) 外喷雾水压:2.8MPa 内喷雾水压:3MPa 3、液压系统| 二联泵(变量泵)I 见注2I 1台(主机) I | 行叫Irev)I 107 I 2台|液压马达| 铲板部(mI/r)I 1300 I 2台| | 截割头伸缩泊缸I 1-125x80x550 I | 截割头回转泊缸I 2-160xl00x655 I夜压泊缸| 截割头升降泊缸I 2-180xll0x543 I | 铲板泊缸I 2-200xll0x130 I | 后支撑泊缸I 2-180xll0x230 I | 一运张紧油缸I 811pa I | 行走张紧油缸I 1011pa I | 油缸I 1611pa I | 行走I 2511pa I |1811pa | 星轮I 1811pa I 主泵流量| 注300LlminI 注2:145/95 mllr或1451105 mllr或160/95 mllr。
