工程制图装配图教育课件

  • 格式：ppt
  • 大小：12.27 MB
  • 文档页数：158

下载文档原格式

  / 158

合集下载

《机械制图：装配图》PPT课件_OK

《机械制图：装配图》PPT课件_OK


阀杆
压盖
填料
填料
阀体
阀体
（a）
41
（b）
§8—6 部件测绘和装配图画法
一、部件测绘 部件测绘可按下述步骤进行。 1．对部件全面了解和分析 2．拆卸部件 3． 画装配示意图 4． 画零件草图
42
二、装配图的画法 (一)拟定表达方案
表达方案包括选择主视图、确定视 图数量和表达方法：
1．选择主视图 2．确定其他表达方法和视图数量
部件相连接时所需要的尺寸，就是安装尺寸。 五、其他重要尺寸
它是在设计中经过计算确定或选定的尺寸， 但又未包括在上述四种尺寸之中。这种尺寸在 拆画零件图时，不能改变。
13
§8—4 装配图的零、部件序号及明细栏
装配图上对每个零件或部件都必须编 注序号或代号， 并填写明细栏，以便统 计零件数量，进行生产的准备工作。 同 时， 在看装配图时， 也是根据序号查阅 明细栏，以了解零件的名称、材料和数量 等，有利于看图和图样管理。
18
序号 名
称 数量 材
料附
注
制图 王 光 明 84.10.1 校核 向 中 84.10.4
（部 件 名 称）
1 ：1 共1张 第1张
（校名、 班号）
Hale Waihona Puke （图号）19
序 号
代
号
名
称
数 量
材
料
单位 总计
备注
重量
（标题栏）
20
§8—5 装配结构
一、接触面与配合面的结构
1．两零件的接触面，在同一方向上只能 有一对平面接触，这样，既保证了零件接触良 好，又降低了加工要求。若要求两对平行平面 同时接触，会造成加工困难，实际上也达不到， 在使用上也没有必要。
工程制图装配图

工程制图装配图

3. 安装尺寸 4. 外形尺寸 5. 零件关键结构、
形状尺寸
工程制图装配图
P124
P578
柱塞泵
§7.4 装配图的零部件编号及明细表 P125
一、明细表
5号字
工程制图装配图
P125
• 明细栏在标题栏的上方; • 当位置不够时可移一部分紧接标题栏左边继续填写 ; • 明细栏中的零件序号应与装配图中的零件编号一致; • 零件序号应由下往上填写。
⒋方案比较 几种表达方案 比较后确定最佳方案
工程制图装配图
A
往复
俯视图
柱塞泵
•画装配图的步骤：
P126
1. 部件分析 视图选择
2. 确定图幅 布置视图
柱塞泵
工程制图装配图
3. 画主要装配线
• 按装配顺序画 柱塞泵
工程制图装配图
P130
P130
4. 画其他装配线 5. 画细部结构
工程制图装配图
P130
6~8mm长 18
P124
• 相同零件只对其中一个编号, 其数量填在明细栏内。 • 指引线不能相交, 在通过剖面线的区域时不能与剖面线平行。
工程制图装配图
P124
• 指引线可画成折线，但只可曲折一次。
55
• 一组紧固件等装配关系清楚的零件组的编号形式：
5 6
567
7 6
5 6 7 5-6-7
7
5
工程制图装配图
P
工程制图装配图
P
工程制图装配图
E12
工程制图装配图
E12
工程制图装配图
例4：补全主视图
E10
工程制图装配图
E13
工程制图装配图
3. 组合体
《化工工程制图》课件——第8讲-装配图

《化工工程制图》课件——第8讲-装配图

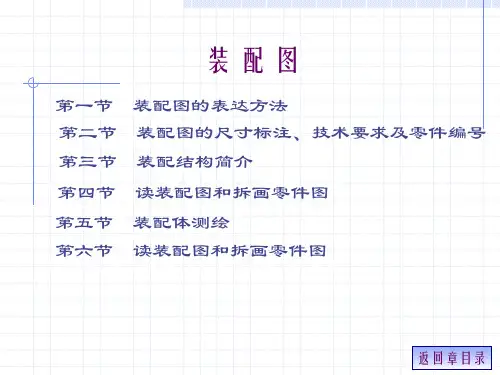

装配图
第一节 装配图的表达方法 第二节 装配图的尺寸标注、技术要求及零件编号 第三节 装配结构简介 第四节 读装配图和拆画零件图 第五节 装配体测绘 第六节 读装配图和拆画零件图
返回章目录
一、装配图的内容
返回节目录
二、装配图的规定画法
1．相邻两零件的画法 2．装配图中剖面线的画法 3．螺纹紧固件及实心件的画法
返回节目录
图8-12 机用平口虎钳装配图
装配模型 返回节目录
二、拆画零件图
1．分离零件 （1）去除螺杆装配线上的垫圈5、挡圈6、销7、螺杆9、 垫圈11。
返回节目录
（2）去除螺钉10、钳口板2。
返回节目录
（3）去除螺母8。
返回节目录
（4）去除活动钳身4，余下的即为固定钳身。
返回节目录
2．确定零件的视图表达方案 3．确定零件图上的尺寸 4．确定零件图上的技术要求 5．填写标题栏 6．检查校对
返回节目录
三、装配图的特殊表达方法
1．沿零件结合面剖切和拆卸画法
返回节目录
2．假想画法
返回节目录
3．夸大画法
返回节目录
第二节 装配图的尺寸标注、技术要 求及零件编号
一、装配图中的尺寸标注 二、装配图中的技术要求
返回节目录
三、装配图的零件序号
返回节目录
三、装配图用的明细栏
返回节目录
第三节 装配结构简介
返回节目录
完成的齿轮油泵装配图
返回节目录
泵盖零件图
泵盖模型 返回节目录
带轮零件图
带轮模型 返回节目录
泵体零件图
泵体模型 返回节目录
主动齿轮、从动齿轮零件图
主动齿轮模型
从动齿轮模型
返回节目录
最新SMT----工程制图-装配图PPT课件

最新SMT----工程制图-装配图PPT课件


3. 看懂零件（特别是几个主要零件）的结构形状和作用。
前页 后页 回本讲
看装配图的方法与步骤
一、认识部件概况，分析视图关系 二、弄清装配关系，分析工作原理
三、分析零件作用，看懂零件形状 四、综合各部分结构，想象整体形状
前页 后页 回本节 回本讲
一、认识部件概况，分析视图关系
1. 从有关资料和标题 栏中了解部件的名称、 大致用途及工作情况。
• 辨证要点：小便赤涩灼痛与心火热炽表 现共见。
二、肺与大肠病辨证
• 肺的生理功能和系统连属 • 大肠的生理功能 • 肺的病变主要表现：宣降失常和通调水道异常 • 肺的病变常见症
鼻塞流涕、喉痛、胸痛、咳嗽、哮喘、咯痰、 咯血、声音异常等。 • 肺的虚证包括：气虚、阴虚多见 • 肺的实证包括：风、寒、燥、热等外邪侵袭及 痰饮停聚所致。 • 大肠病证以湿热侵袭常见
• 临床表现：发热心烦失眠，神昏谵语， 口渴气粗，面红目赤，尿黄便秘，吐痰 黄稠，或喉间痰鸣，舌红苔黄腻，脉滑 数。或见狂躁妄动，打人毁物，骂詈妄 言，不避亲疏等。
• 辨证要点：神志异常与痰热（火）表现 共见。
（九）小肠实热证
• 概念：小肠实热证是指心火下移，致小 肠里热炽盛所表现的证候
• 临床表现：心中烦热，口渴喜冷饮，口 舌生疮，小便赤涩，尿道灼痛，尿血， 舌质红苔黄，脉数。
➢ 首先要分离零件，根据零件的
序号，先找到零件在某个视图上的 位置和范围；
➢ 再遵循投影关系，并借助同一
零件在不同的剖视图上剖面线方向、 间距应一致的原则，来区分零件的 投影；
➢ 将零件的投影分离后，采用形
体分析法和结构分析法，逐步看懂 每个零件的结构形状和作用。
分离出来的泵体三视图
工程制图课件13装配图的作用和主要内容

工程制图课件13装配图的作用和主要内容


表达装配、安装、检验的技术要求
01
装配图详细标注了机器或部件的 装配关系、安装顺序、配合精度 等技术要求，为装配工人提供了 明确的指导。
02
装配图中的检验要求为质量检测 提供了依据，确保机器或部件在 装配过程中满足质量标准。
表达装配、安装、检验的技术要求
01
装配图详细标注了机器或部件的 装配关系、安装顺序、配合精度 等技术要求，为装配工人提供了 明确的指导。
标题栏
信息汇总
在标题栏中汇总装置的相关信息，如名称、设计者、审核者等。
签字盖章
在标题栏中签字或盖章，以证明图纸的合法性和有效性。
技术要求
特殊装配要求
在技术要求中注明对装配的特殊要求 ，如装配间隙、拧紧力矩等。
材料和工艺要求
对装置中使用的材料和工艺提出要求 ，以确保装置的性能和质量。
技术要求
特殊装配要求
要求
严格遵守国家标准，确保 图纸的一致性和通用性。
规定画法
01
02
03
规定画法
按照国家标准的统一规定 来绘制装配图，包括装配 图的图幅、比例、字体、 剖面线等。
作用
确保装配图的绘制规范、 准确，方便技术交流和信 息传递。
要求
严格遵守国家标准，确保 图纸的一致性和通用性。
特殊画法
特殊画法
根据实际需要，在装配图 中采用一些特殊的绘制方 法，如假想、展开、简化 等。
表达机器或部件的性能和工作的基本原理
装配图通过展示机器或部件的整体结构和工作原理，帮助使用者理解其性能特点 和工作方式。
通过装配图，使用者可以了解机器或部件的运动关系、工作流程以及各部件之间 的相互作用，从而更好地掌握其基本原理。
02
机械制图课件-第7章-装配图

机械制图课件-第7章-装配图


装配图的内容
滑动轴承轴测图
滑动轴承 装配图
合肥工业大学
➢7.2 装配图的表达方法
7.2.1 规定画法
1. 相邻零件轮廓线和剖面线的绘制 2. 实心杆件、标准件的画法
7.2.2 特殊表达方法
1. 沿零件的结合面剖切 2. 零件拆卸画法 3. 假想画法 4. 展开画法 5. 简化画法（a）（b） 6. 夸大画法 7. 单独零件单独视图画法
在装配图中可以单独画出某零件的视图， 但必须在所画视图上方注出该零件的视图名 称，在相应视图的附近用箭头指明投影方向， 并注上同样的字母。
单独零件单独视图画法
➢7.3 装配图的尺寸标注 和技术要求
7.3.1 装配图的尺寸标注
7.3.2 装配图的技术要求
➢7.3.1 装配图上的尺寸标注
在装配图中，一般只需标注下列几 种尺寸:
二、装配尺寸 表示零件间装配关系和工作精度的尺寸， 一般有下列几种：
1. 配合尺寸 表示零件间有配合要求的一些重要尺寸。
2. 相对位置尺寸 表示装配时需要保证的零件间较重要的 距离、间隙等。
3. 装配时加工尺寸 有些零件要装配在一起后才能进行加 工，装配图上要标注装配时的加工尺寸。
三、安装尺寸 将部件安装在机器上，或机器安装在基础 上，需要确定的尺寸。
（1） 一组图形 表达机器或部件的工作 原理、各零件间的装配关系和零件的主 要结构形状等。
（2） 必要的尺寸 主要包括与机器或部 件有关的规格尺寸、装配尺寸、安装尺 寸、外形尺寸及其它重要尺寸。
（3） 技术要求 用文字或符号说明与机器 或部件有关的性能、装配、检验、安装、 调试和使用等方面的技术要求。
7.2.1 规定画法
1. 两相邻零件轮廓线和剖面线的画法 (1) 两相邻零件轮廓线的画法
工程制图PPT资料装配图-PPT文档资料

工程制图PPT资料装配图-PPT文档资料


装配图的内容
1 一组视图 正确、清晰和简便地表达机器（或部件）的工作原理、
零件间的装配关系和零件的主要结构形状等。
2 必要的尺寸 根据装配图拆画零件图以及装备、检验、安装、使
用机器的需要，装配图中必须注出反映机器（或部件）的性能、规格、 安装情况、部件或零件的相对位置、配合要求和机器的总体大小等尺 寸。
17
12.4.2
明细栏
明细栏是部件全部零件的详细目录,表中填有零件的序号、 名称、数量、材料、附注及标准。 明细栏在标题栏的上方，当位置不够时可移一部分紧 接标题栏左边继续填写 。
明细栏中的零件序号应与装配图中的零 件编号一致，并且由下往上填写，因此， 应先编零件序号再填明细栏。
18
12.5 装配工艺结构
23
1
确定图幅
根据部件的大小，视 图数量, 确定画图的比例、 图幅的大小，画出图框， 留出标题栏和明细栏的 位置。
2 布置视图
画各视图的主要基线。 并注意各视图之间留有 适当间隔，以便标注尺 寸和进行零件编号。
24
3 画主要装配线
先画主体零件（泵体）， 从主视图开始，画各视 图的主要轮廓 。
4 按装配顺序画主装 配线上其它零件。
7
12.2.2
1
装配图的特殊表达方法
沿零件结合面的剖切画法
假想沿某些零件的结合面剖切，绘出其图形，以表 达装配体内部零件间的装配情况。
8
2
假想画法
运动件的极限位置
相邻零件
与本装配体有关但不属于本装配体的相邻零部件， 以及运动机件的极限位置，可用双点画线表示。
9
3 简化画法
倒角、退 刀槽不画
在装配图中零件的倒角、圆 角、凹坑、凸台、沟槽、滚花、 刻线及其他细节可不画出。
工程制图教学课件第十一章装配图

工程制图教学课件第十一章装配图

（四）夸大画法
（五）单独表示某个零件
（六）展开画法 为了表示部件传动机构的传动路线及各轴间的装配关系，可按传动顺
序沿轴线剖切（即复合剖），并将其展开摊平画出，这种画法称展开画法。 采用展开画法吋，应在剖视图的上方注明"×一×展开"。
（七）简化画法 在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等允许不画。
（二）圆锥面接触应有足够的长度，旦锥体顶部与底部须留间隙，以保 证锥面良好配合。
三、方便拆装结构 为了便于拆装，设计时必须留出足够的工具的活动空间来装、拆螺栓、 螺钉。
四、紧固件防松结构 机器运转过程中，由于受到振动或冲击，螺纹紧同件可能发牛松动 或脱落，有时甚至会造成严重的事故。所以，在这些机构中必须有防松 结构。
二、装配图的内容： 1. 一组视图； 2. 必要的尺寸； 3. 技术要求； 4. 零件序号、标题栏和明细表。
（二）沿结合面剖切画法 上图中，左视图就是沿轴承盖与轴承座结合面剖开的视图。
（三）假想画法
为了表示运动零件的运动范围或极限位置或与某一部件有装配 关系但又不从属于该部件的其他相邻零件时，可采用假想画法，将运 动件的运动极限位置或与本部件有关系的相邻零件均可用双点划线来 表示。
二、画装配图的方法和步骤：
装配图的作用是表达机器或部件的工作原理、装配关系以及主要零件 的结构形状。画装配图的一般歩骤为：
（一）分析了解所画装配图对象
（二）拟定表达方案
1. 选择主视图 2. 其它视图 3. 选定图幅和比例 （三）画图
1. 绘制各视图的中心线、对称线和作图基线； 2. 首先绘制主要零件，最好是所有基本视图同时画； 3. 绘制与主要零件相关的零件，同理也是基本视图同时画； 4. 绘制其它零件； 5. 添加尺寸标注、零件编号、标题栏和明细表。
工程制图课件——装配图

工程制图课件——装配图


螺母7
顺时针方向旋转时，调 螺柱6
节流量，当旋转90°时
阀门全部关闭，管道断
流。
阀盖2
阀体1 阀芯4 密封圈3 调整垫5
2、选择视图，确定表达方案
(1)主视图的选择 不管球阀的工作位置是否倾斜，选择主视图时，按放正
放置。主视图全剖，表达了球阀两条装配干线上的各零件的 形状、结构和装配连接关系。
⑵ 确定其它视图
填料压
例：球阀是控制
紧盖11
液体流量的一种 填料9、10
扳手13 阀杆12
开关装置。
填料垫8
螺母7
螺柱6 阀盖2
阀体1 阀芯4 密封圈3 调整垫5
球阀装配体分解图
转动扳手13，阀杆12通过嵌入阀芯槽 内的扁榫转动阀芯4，使流体通过或截断。
螺柱6 螺母7 阀杆12
阀盖2 填料垫8
扳手13
填料压 紧盖11
左视图采用A—A半剖视图，进一步反映了阀杆与阀芯的装配
关系以及阀杆榫头的结构形状；阀盖与阀体连接板的形状以及
连接时所用四个双头螺柱的分布情况；图中拆卸了扳手，以便
能清楚地显示出阀体上端的凸台，此凸台限制了扳手的运动极
限位置。
俯视图基本上是外形图，采用了两处局部剖视，进一步表
达了阀盖与阀体的连接方法（双头螺柱的连接），阀杆方头与
滚动轴承
薄垫片的厚度、 简化画法
小间隙等可适当夸大
画出。
圆角不画
10.3 装配图视图的选择
一、视图选择的要求 ⒈ 完全 部件的功用、工作原理、装配关系 及安装关系等内容表达要完全。
⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。
⒊ 清楚 读图时清楚易懂。
工程制图第8章 装配图

工程制图第8章 装配图

标准件按 不剖画
实心杆件 按不剖画
二、特殊表达 1.假想表达
表示零件 的运动范 围或极限 位置
2.简化表达
1） 沿零件结合面的剖切画法
假想沿某些零件的结 合面剖切，绘出其图形， 以表达装配体内部零件间 的装配情况。
沿轴承盖与轴承 座的结合面剖开，拆 去上面部分，以表达 轴瓦与轴承座的装配 情况。
1. 两个零件在同一个方向上，只能有一个接触面或配合面
接触
接触
不接触
接触
错误
正确
哪一个正确 ？
接触
接触
接触
错误
正确
不接触
不配合
错误
配合
正确
2. 接触面拐角结构
解决办法？
端面无 法靠紧
孔边倒 角
轴颈切 槽
错误
正确
正确
小结：
零件设计时必须认真考虑在制造过 程中有利于加工和装配，即使加工和装 配易于进行，又使加工和装配易于达到 质量要求。
一、尺寸标注
装配图中应标注出必要的尺寸:性能尺寸；装 配尺寸；外形尺寸；安装尺寸；其它重要尺寸。
性能尺寸
外形尺寸
装配尺寸
二、序号编排
1.一般的标注形式
指引线用 细实线画出
末端为序号 注在图形外边
始端为一 黑点，当不宜画 圆点时可画箭头
68Βιβλιοθήκη 12 3特殊情况下指 引线允许转折一次
一组连接件 可画一条指引线
工程制图 第八章 装配图
§8-1 装配图的内容
一、什么是装配图 二、装配图的作用 三、装配图的内容
一、什么是装配图
用以表达机器（或部件）的图样称为装配图。
在设计过程中，一般是根据使用要求先画装配图， 再根据装配图设计和绘制零件图。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10
压紧螺母 1 35
序号 代号
名 称 数量 材料 备注
9 01-09 8 01-08
轴套 密封圈
1 45 1 橡胶
齿轮油泵
比例 重量
（图号）
7 01-07
右端盖
1 Q235
姓名
6 01-06
泵体
③ 对于滚动轴 承和密封圈，只 画一边，另一边 用简化画法。
¨·»­ »¯ ¼ò â·ÓÍ ¨·»­ »¯ ¼ò ²¿ ͷ˨ÂÝ
˨ÂÝ

Ȧ µæ
Öá
Ȧ µ²
¼Ü ù×
¼ü â·ÓÍ ¸Ç ¶Ë
Ƭ µæ
¶¤ÂÝ »·Õû µ÷ ³Ð Öá ¶¯ ¹ö
5. 简化画法(a)
工艺结构，如倒角 、圆角、退刀槽等 细节可省略不画
工程制图装配图
齿轮泵
装配图→ 表示一部机器或部件的图样。
§10-1 装配图的内容和视图表达方法
一、装配图的内容
装配图是表达一部机器或部件的图样，是机器或部件进行装 配、调整、使用和维修时的依据。
一张完整的装配图应具有以下几个方面的内容： 1. 一组视图 表达机器（或部件）的工作原理、零件间的装配关
系和主要零件的结构形状等。
2. 必要的尺寸 反映机器（或部件）的性能、规格、安装情况、 零件间的相对位置、配合要求和机器的总体大小等尺寸。
3. 技术要求 用文字和符号注出机器（或部件）的质量、装配、 使用等方面的要求。
4. 零件的序号、明细栏和标题栏 零、部件的编号（即序号）、名称、数量、材料及机器
二、 装配图的视图表达方法
装配图除可采用视图、剖视、剖面、局放大图等表达方法 外 ，还可采用一些规定画法和特殊的表达方法：
（一）规定画法
1.相邻零件轮廓线和剖面线的绘制
接触面和配合面只画一条线，非接触或不配合面必须画 成两条线；
同一零件在不同剖视图中剖面线的方向一致、间隔一致。 而不同零件剖面线的方向或间隔应区别开。
2 0
2 0
123 0.02
37.3 0.02
G3/8
A 14 3
H7 h6
H7 h6
2 0
2 0
84.5
15 2
65
1
153.4
A 91 110
技术要求
1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。
15 GB/T70.1 螺钉M616 12 35
1 Q235
审核
日期 日期
（厂名）
2. 零件拆卸画法
右边采用拆卸画法 应标注“拆去xx零件”
¨·»­ Ïë ¼Ù ºÍ ¨·»­ »¯ ¼ò ¨·»­ ´ó ¿ä 9-41 ͼ
Öà λ ʾ í±Ïß ÐÄ ÖÐ Óà ºó ÂÔ Ê¡ ¶¤ÂÝ
¨·»­ »¯ ¼ò Ƭ µæ
¨·»­ »¯ ¼ò ³Ð Öá ¶¯ ¹ö
7. 单个零件的单独视图画法
在装配图中， 有时要特别说 明某个零件的 结构形状，可 以单独画出该 零件的某个视 图，但要在所 画视图的上方 注写该零件的 视图名称，在 相应视图附近 用箭头指明投 影方向，并注 上相同的字母。
1. 相邻零件轮廓线和剖面线的绘制
接触面画一条线
非接触面画两条线
2. 实心零件的画法的绘制
实心零件按不剖处理
当剖切平面通过 螺纹紧固件以及实 心轴手柄、连杆、 球、销、键等零件 的轴线时，均按不 剖绘制。
§10-1 装配图的内容和视图表达方法
二、 装配图的表达方法
为了便于清楚地表达部件的结构，针对各种机器或部件的 特点，还可采用以下一些特殊表达方法：
5 GB/T67 垫片
2 纸 δ=1
14 GB/T1096 键 410
1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
Ƭ µæ
¶¤ÂÝ »·Õû µ÷ ³Ð Öá ¶¯
4 展开画法
为了表达不在同一平面内而又相互平 行的轴上零件，以及轴与轴之间的传动 关系，可以按传动顺序沿轴线剖开，而 后依此将轴线展开在同一平面上画出， 并标注“XX展开” 。这种展开画法在 表达机床的主轴箱、汽车的变速箱等装 置时经常运用。
4 展 开 画 法
的名称、设计者、审核者等有关信息。
图例
一组视图 必要的尺寸 技术要求 序号、明细栏、标题栏
9 8 7 6 5 4 3 2 1
B
10 11
35 H8
f8 12
60 H8 f8
B
A
176
24 5
B
A
R15
日期
一组视图 必要的尺寸 技术要求 序号、明细栏、标题栏
§10-1 装配图的内容和视图表达方法
（二）特殊表达方法
1. 沿零件的结合面剖切 2. 零件拆卸画法 3. 假想画法 4. 展开画法 5. 简化画法（a）（b） 6. 夸大画法 7. 单独零件单独视图画法
1. 沿零件的结合面剖切
5
6
7 89
10
11
12
沿零件的结合面剖切，
结合面上不画剖面线
A-A
A
4
13
H7 k6
H7 h6
H7 h6
1 6
¨·»­ Ïë ¼Ù ºÍ ¨·»­ »¯ ¼ò ¨·»­ ´ó ¿ä 9-41 ͼ
Öà λ ʾ í±Ïß ÐÄ ÖÐ Óà ºó ÂÔ Ê¡ ¶¤ÂÝ ¨·»­ »¯ ¼ò Ƭ µæ
¨·»­ »¯ ¼ò ³Ð Öá ¶¯ ¹ö
5.简化画法
① 零件上的工艺 结构，常省略不 画。
② 对均匀分布 的同一规格的螺 纹连接件，允许 只画一组，其余 的应用中心线表 明位置 。
同一轴上相同型号滚动轴承的简化画法
标准件可采 用简化画法
5. 简化画法（b）
滚动轴承、螺栓联接等可采用简化画法。
若干相同的连接组件，如螺 栓联接等，可只画一组，其 余用点划线表示其位置即可。
6. 夸大画法
不接触表面和非 配合面的细微间 隙、薄垫片、小 直径的弹簧等， 可以不按比例画， 而适当加大尺寸 画出。
3.假想画法
① 表示部件中运动件的极限位置， 用双点划线假想地画出轮廓。
② 为了表达不属于某部件， 又与该部件有关的零件， 也用双点划线画出与其有 关部分的轮廓。
¨·»­ »¯ ¼ò â·ÓÍ ¨·»­ »¯ ¼ò ²¿ ͷ˨ÂÝ
˨ÂÝ È¦ µæ Ȧ µ²
¼ü â·ÓÍ ¸Ç ¶Ë
Öá
¼Ü
