2012年广东省中考物理试题(答案扫描版)

2012年广东省佛山市中考物理试卷一、选择题（8小题，每小题3分，共24分．下列各题所列选项中，只有一项是符合题目要求的，选对的给3分，选错或不选的给0分）1．（3分）（2012•佛山）关于声现象的描述，下列说法正确的是（）A．声音可以传递信息B．噪声只能在空气中传播C．固体传声比气体传声的速度慢D．声音的强弱由声源振动的频率决定2．（3分）（2012•佛山）关于家庭用电常识，不正确的是（）A．家用电器发生短路，容易酿成火灾B．开关用绝缘材料包裹，即使湿的手也可以触摸开关C．空气开关跳闸后，要排除故障之后再将空气开关复位D．试电笔中氖管发光时，有微弱电流流过人体3．（3分）（2012•佛山）关于体育运动，下列说法正确的是（）A．射箭过程中，弓的弹性势能转化为箭的动能B．游泳运动员在水中受到的浮力大于其重力C．足球运动员用头顶球时，头部对球的作用力大于球对头部的作用力D．跳高运动员离开地面后能继续上升是因为不断受到向上动力的作用4．（3分）（2012•佛山）超超同学对生活现象的解释，错误的是（）A．冬天，人们说话时呼出的“白气’，不是水蒸气B．炎热的夏天往地上洒水降温，是利用了水蒸发吸热的原理C．“酒香不怕巷子深”是扩散现象D．在结冰的路面撤盐，是为了降低冰的温度5．（3分）（2012•佛山）根据日常生活经验，下列说法正确的是（）A．跳水运动员从10m高台跳下，5s内下落3mB．在地铁站候车时，人要站在安全线以外的位置C．一本九年级物理教科书的质量约为2kgD．高压锅使用时，锅内气压一定小于一个标准大气压6．（3分）（2012•佛山）小婧同学对相关物理知识的表述，正确的是（）A．三峡船闸是人造连通器B．化石能源因为可用来发电所以是可再生能源C．由能量守恒定律可知，“永动机”是能制造出来的D．多次测量求平均值不可以减小误差7．（3分）（2012•佛山）下列表述错误的是（）A．同种电荷相互排斥B．原子由原子核和电子组成C．导体在磁场中运动，一定产生感应电流D．两个灯泡串联，通过的电流一定相等8．（3分）（2012•佛山）如图，A是悬挂在弹簧下端的磁铁，B是螺线管的铁芯，S是单刀双掷开关，并与2保持接触．要使弹簧的长度变得更短，可采取的办法是（）A．将螺线管的铁芯B抽出来B．将滑动变阻器的滑片P向右移动C．将S由2改接到1 D．减少一节干电池二、填空题（7小题，每空1分，共21分．不要求写出计算过程．）9．（3分）（2012•佛山）小宇同学到高明区的明城镇参观，发现古老的文昌塔内仍然使用白炽灯照明．他看到用久的白炽灯变暗，变暗的主要原因是灯丝的电阻_________（选填“变大”、“变小”或“不变”），灯泡两端的实际电压_________，导致灯泡的_________变小．10．（3分）（2012•佛山）婷婷在列车上看到窗外景物快速后退，而车中的物品却是静止的，她是选_________为参照物．内燃机车的燃料在_________内燃烧，通过_________冲程提供动力．11．（3分）（2012•佛山）如图是著名的_________实验，它说明通电导体周围有_________，通电螺线管的极性跟电流方向的关系可用_________定则来判定．12．（2分）（2012•佛山）晓琴站在竖直放置的平面镜前2m处，她看到的是自己的_________像，若她向远离平面镜的方向再移动3m，最后她与像相距_________m．她佩戴的近视眼镜是_________（选填“凹透镜”或“凸透镜”）．13．（3分）（2012•佛山）蓓蓓同学在探究晶体和非晶体凝固的规律时，得到温度随时间变化的图象（如图），请根据你学过的知识判断，甲是_________（选填“晶体，或“非晶体”），物质在BC过程中要不断_________，它的内能_________．14．（2分）（2012•佛山）如图所示，蜡烛的烛焰在光屏上成一个清晰的像．这个像是_________（选填“倒立”或“正立，）、_________（选填“放大”或“缩小”）的实像．保持蜡烛和光屏的位置不变，只移动凸透镜，要使光屏上再次出现一个清晰的像，则应向_________（选填“左’’或“右”）移动凸透镜．15．（2分）（2012•佛山）某种金属温度升高时，电阻变大．右图为该金属的电阻随时间变化的图象，则t2时刻的温度比t l时刻_________（选填“高”或“低，）．当其温度降得足够低时，它的电阻将变为_________，这种现象叫做：_________现象．三、作图题（2小题，每小题3分，共6分）16．（3分）（2012•佛山）在图甲中画出磁铁A静止时的受力示意图．17．（3分）（2012•佛山）激光笔从水中发出光线，在水面与空气的界面处发生折射和反射，在图乙中完成光路图．四、实验题（3小题，第18小题6分，第19小题6分，第20小题7分，共19分）18．（6分）（2012•佛山）将下图中三种仪器的测量结果（数值及单位）填写在下表相应的空格中．电子钟读数铅笔长度电压表示数时间温度____________________________________19．（6分）（2012•佛山）丽丽同学做了如下两个实验：（1）第一个实验：她在探究电流随电阻变化的规律时，把20Ω的定值电阻接入电路，调节滑动变阻器的阻值，使电压表的示数为2V，读取电流表示数．①你在图A中将实验所需的实物电路连接完整，要求变阻器滑片向右移动时，电流表示数变小．②经过三次实验，丽丽得到的实验数据如下表，请你将它补充完整．电阻R/Ω20 10 5电流I/A 0.2 0.4电压U/V 2 2（2）第二个实验：丽丽在实验室测量盐水密度时，先用天平测出烧杯和盐水的总质量为96g，然后她将烧杯中的部分盐水倒入量筒中，如图B甲所示．再用天平测出烧杯和剩余盐水的总质量，天平平衡时如图B 乙所示，则烧杯和剩余盐水的总质量为_________g．请你根据以上实验数据计算出盐水的密度为_________kg/m3．20．（7分）（2012•佛山）申龙同学在“探究牛奶和蓖麻油的沸点及比热容”时，选择等质量的牛奶和蓖麻油，用同样的火力分别加热初温相同的牛奶和蓖麻油，加热到3min时牛奶沸腾，此时牛奶的温度为87℃，但蓖麻油还未沸腾，此时蓖麻油的温度为105℃．（酒精的沸点为78℃）（1）测蓖麻油沸腾时的温度，要使用_________（选填“酒精”或“红外线”）温度计．（2）从上面实验中，你能得到什么结论？（3）现有器材：量程合适的温度计、功率为P的电磁炉、电磁炉的配套铁锅、火柴、酒精灯（酒精的热值为q）、秒表、天平、量筒、烧杯、铁架台、石棉网、家庭电源．申龙想知道蓖麻油的比热容，需要选择哪些实验器材？简要写出实验过程及表达式，并分析引起实验误差的主要原因．五、计算题、（3小题，第21小题3分，第22小题6分，第23小题6分，共15分，只有计算结果而无公式及主要运算过程的不给分，最后要作答．）21．（4分）（2012•佛山）琦琦同学为了探究杠杆的平衡条件，把钩码悬挂在距支点O为0.1m的A处，把弹簧测力计作用在距O为0.4m的B处．她竖直向上拉动弹簧测力计，使杠杆处于平衡状态，此时弹簧测力计的读数如图所示．（忽略杠杆自身的重力和摩擦力）（1）测力计读数是_________N．（2）钩码总重力是多少？22．（6分）（2012•佛山）图为一电动拉门的部分控制电路和工作原理示意图，A为电动机，c为电磁铁，D为衔铁，E为控制电路电源，F为弹簧，B为电子控制开关，G为电动机工作电路开关电动机工作电压为220V，工作电流为1A，电动机内阻为5Ω．当需要闭合拉门时，电动机匀速拉动细绳并通过滑轮组带动拉门运动，电动拉门经过2s完全闭合，所移动的距离为2m．（忽略滑轮组工作时的能量损失）（1）若要自动拉门闭合，控制电路的开关B应当是闭合还是断开？（2）电动机工作时的功率是多少？电动机发热的功率是多少？（3）电动拉门完全闭合过程中，拉力对拉门需要做多少功？拉门所受的拉力多大？23．（7分）（2012•佛山）甲、乙两辆同型号轿车发动机的效率均为30%，它们外形尺寸和相关数据如下表所示．当甲车以20m/s的速度匀速行驶至EF处时，乙车刚好以15m/s的速度匀速行驶至GH处，如图所示．汽油的密度ρ=0.7×103 kg/m3，汽油的热值q=4.6×107J/Kg长l/m 宽b/m 高h/m 最大速度总质量M/kg 排量/Lkm/h4.8 1.8 1.5 181 1860 2.0（1）若轿车的每个轮子与地面接触面积均为150cm2，求轿车对地面的压强？（2）若甲、乙两车保持原来的速度继续匀速行驶，当甲车刚好完全通过路口的AB线时，乙车的车头距路口BC线有多远？（3）已知轿车百公里耗油为10L，若轿车行驶200km，发动机做了多少功？六、综合能力题（3小题，第24小题3分，第25小题5分，第26小题7分，共15分）24．（5分）（2012•佛山）2011年11月3日，“天宫一号”和“神州八号”在太空实现对接，如图，飞行器两翼的电池板，把_________能转化成_________能．在实施交会对接过程中，地面飞控中心发射_________到天宫一号目标飞行器，指挥调整它们的姿态，经过捕获、缓冲、拉近、锁紧4个步骤，实现刚性连接．25．（5分）（2012•佛山）阅读短文不用洗衣粉的洗衣机科学研究发现，水力机械的旋转部件（如叶轮）工作时，液体中会出现大量气泡，气泡受挤压而破碎时，会对周围的液体产生巨大的瞬间冲击力，使得旋转部件很容易损坏，这种现象叫气蚀现象．科学家将气蚀原理用于洗衣机．在洗衣机中输入超声波，利用超声波在洗涤缸中产生大量气泡，借助气泡破碎时造成的冲击力，代替洗衣粉清除衣物上的污渍．另外一种洗衣机利用真空作用，使洗涤缸内的水“沸腾”，产生大量气泡，衣服在气泡中反复搅动，污垢在此过程中被甩出去，通过泄水孔进入过滤器．这种洗衣机的主要部件有真空泵、真空室、过滤器等．不用洗衣粉的洗衣机可以减少污染，净化环境．根据以上材料，回答下面问题：（1）“气蚀现象”从物理学的角度属于气体对外_________的现象．（2）在洗衣机中输入超声波，清除衣物上的污渍是利用超声波传递_________的原理．（3）洗衣机真空泵使洗涤缸内气压_________（选填“增大”、“减小”或“不变”），水的“沸点”_________，污垢因为_________被甩出去．26．（6分）（2012•佛山）晓亮同学为了检验某种材料的物理性质，将此材料制成底面积为S1的圆柱形浮体A．然后在水平放置的底面积为S2的圆柱形容器中，装一定质量的水（如图甲所示）．圆柱形浮体A通过细绳与滑轮组相连静止在水中，浮体A有3/5的体积露出水面，此时测力计读数为F，之后浮体A在测力计的拉动下匀速浸入水中，直到刚好完全浸没（如图乙所示），此过程中水面上升了h．（细绳和滑轮的质量、摩擦力均忽略不计）．（1）此过程中浮体A所受的浮力_________（选填“变大”、“变小”或“不变”）．（2）分析浮体A的受力情况，判断此过程中测力计读数如何变化，并写出推导过程．（3）请推导出浮体A刚好完全浸没时，水在浮体A底面处产生压强P的表达式_________．2012年广东省佛山市中考物理试卷参考答案与试题解析一、选择题（8小题，每小题3分，共24分．下列各题所列选项中，只有一项是符合题目要求的，选对的给3分，选错或不选的给0分）1．（3分）（2012•佛山）关于声现象的描述，下列说法正确的是（）A．声音可以传递信息B．噪声只能在空气中传播C．固体传声比气体传声的速度慢D．声音的强弱由声源振动的频率决定考点：声音的综合利用．专题：错解分析题；声现象．分析：（1）声音即能够传递信息，也能够传递能量；（2）声音的传播靠介质；（3）声音在不同介质中的传播速度不同；（4）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关．解答：解：A、声音即能够传递信息，也能够传递能量；故A正确；B、噪声是声音中的一种，因声音的传播靠介质，在固体、液体、气体三种介质中都能传播；故B错误；C、声音在不同介质中的传播速度不同，一般情况下声音在液体中传播的速度小于在固体中传播的速度，大于在气体中传播的速度；故C错误；D、声音的强弱是指响度，与发声体振动的振幅和距离有关；故D错误；故选A．点评：此题考查声音知识的诸多方面；运用声音的产生和传播的条件、速度以及声音的特征可解答此题．2．（3分）（2012•佛山）关于家庭用电常识，不正确的是（）A．家用电器发生短路，容易酿成火灾B．开关用绝缘材料包裹，即使湿的手也可以触摸开关C．空气开关跳闸后，要排除故障之后再将空气开关复位D．试电笔中氖管发光时，有微弱电流流过人体考点：安全用电原则．专题：电与热、生活用电．分析：为防止触电事故的发生，不接触低压带电体，不靠近高压带电体；要保持绝缘部分干燥，避免电线与其它金属物体接触；一旦有人触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．解答：解：A、家用电器发生短路，电路中电流很大，短时间会产生大量的热，容易酿成火灾；说法正确；B、湿衣服是导体，湿的手不可以触摸开关，说法错误；C、空气开关跳闸后，要排除故障之后再将空气开关复位，否则无法将开关合上；说法正确；D、使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，试电笔中氖管发光时，有微弱电流流过人体，说法正确．故选B．点评：此题考查了生活中的安全用电知识和会触电的现象，一定要掌握安全用电原则，不能违反．3．（3分）（2012•佛山）关于体育运动，下列说法正确的是（）A．射箭过程中，弓的弹性势能转化为箭的动能B．游泳运动员在水中受到的浮力大于其重力C．足球运动员用头顶球时，头部对球的作用力大于球对头部的作用力D．跳高运动员离开地面后能继续上升是因为不断受到向上动力的作用考点：动能和势能的转化与守恒；力作用的相互性；惯性现象；物体的浮沉条件及其应用．专题：应用题；其他综合题．分析：（1）物体由于运动而具有的能称为动能；物体由于发生弹性形变而具有的能称为弹性势能；（2）当物体处于漂浮状态时，浮力等于重力；（3）作用力和反作用是大小相等，方向相反的，且作用在同一直线上，但作用的物体是不同的；（4）物体保持原来运动状态不变的性质称为惯性；解答：解：A、射箭过程中，弓的弹性势能减小，箭的动能增加，故是将弹性势能转化为动能的过程，故A 正确；B、此时人处于漂浮状态，所以此时的浮力等于重力，故B错误；C、足球运动员用头顶球时，头部对球的作用力和球对头部的作用力是一对作用力和反作用力，所以大小相等，故C错误；D、跳高运动员离开地面后能继续上升是由于惯性的缘故，故D错误；故选A．点评：该题考查了能量的转化、漂浮条件、作用力和反作用的特点即惯性的知识，是一道综合题．4．（3分）（2012•佛山）超超同学对生活现象的解释，错误的是（）A．冬天，人们说话时呼出的“白气’，不是水蒸气B．炎热的夏天往地上洒水降温，是利用了水蒸发吸热的原理C．“酒香不怕巷子深”是扩散现象D．在结冰的路面撤盐，是为了降低冰的温度考点：液化及液化现象；熔点和凝固点；汽化及汽化吸热的特点；扩散现象．专题：其他综合题．分析：（1）物质由气态变成液态的过程叫做液化现象，“白气”是液化成的小水滴；（2）物质由液态变成气态的现象叫做汽化，汽化有蒸发和沸腾两种方式，汽化吸热；（3）物质是由分子组成的，组成物质的分子在不停地做无规则运动，称为扩散现象；（4）晶体物质中如果混入杂质，其熔点和凝固点都会降低．解答：解：A、冬天，人们说话时呼出的“白气”，不是水蒸气，而是水蒸气液化而成的小水滴，该选项说法正确；B、炎热的夏天往地上洒水降温，是利用了水蒸发吸热的原理，该选项说法正确；C、“酒香不怕巷子深”是扩散现象，说明了分子在不停地做无规则运动，该选项说法正确；D、在结冰的路面撤盐，是为了降低冰的熔点，该选项说法不正确．故选D．点评：本题考查了液化、蒸发、扩散以及熔点的知识，联系了生活实际，注重了学以致用的考查．5．（3分）（2012•佛山）根据日常生活经验，下列说法正确的是（）A．跳水运动员从10m高台跳下，5s内下落3mB．在地铁站候车时，人要站在安全线以外的位置C．一本九年级物理教科书的质量约为2kgD．高压锅使用时，锅内气压一定小于一个标准大气压考点：变速运动与平均速度；沸点及沸点与气压的关系；质量的估测；流体压强与流速的关系．专题：其他综合题．分析：（1）根据公式s=gt2求出下落距离；（2）流体流速越快的地方压强越小，运用此规律可以解释此现象；（3）对物理教科书的质量进行估测；（4）使用高压锅的原理：增大锅内的气压来提高水的沸点．解答：解：A、跳水运动员从10m高台跳下，5s内下落的距离s=gt2=×10m/s2×（5s）2=125m，故A错误；B、在地铁站候车时，当火车进站时，车与人之间的空气流速加快，人体与车之间的压强减小，身体后面的大气压就会把身体压向铁轨，发生安全事故，所以为了安全起见，人要站在安全线以外的位置，故B正确；C、一本九年级物理教科书的质量约为200g=0.2kg，故C错误；D、高压锅使用时，为了提高水的沸点，必须增大锅内的气压，是锅内的气压大于一个标准大气压，故D错误．故选B．点评：此题考查的知识点比较多，有自由落体运动、流体压强与流速的关系、质量的估测、沸点与压强的关系等，都是基础性题目．6．（3分）（2012•佛山）小婧同学对相关物理知识的表述，正确的是（）A．三峡船闸是人造连通器B．化石能源因为可用来发电所以是可再生能源C．由能量守恒定律可知，“永动机”是能制造出来的D．多次测量求平均值不可以减小误差考点：连通器原理；误差及其减小方法；能量转化与守恒观点的应用；能源的分类．专题：应用题；其他综合题．分析：（1）上端开口下部连通的容器称为连通器；（2）要想分类，必须明确可再生能源的定义．（3）自然界中的任何能量都是可以转化的，但在转化的过程中具有方向性；（4）误差不能避免，但可以减小，如采用精密的仪器，多次测量求平均值等都可以减小误差．解答：解：A、三峡船闸是人造连通器，故正确；B、化石能源由于在短期内不能再生，故是不可再生能源，故错误；C、自然界中的任何能量都是可以转化的，但在转化的过程中具有方向性，故永动机是不能制造出来的，故错误；D、误差不能避免，但可以减小，如采用精密的仪器，多次测量求平均值等都可以减小误差，故错误；故选A．点评：熟悉连通器的特点、可再生能源与不可再生能源的分类、误差的减小方法等知识点是解决该题的关键．7．（3分）（2012•佛山）下列表述错误的是（）A．同种电荷相互排斥B．原子由原子核和电子组成C．导体在磁场中运动，一定产生感应电流D．两个灯泡串联，通过的电流一定相等考点：电荷间的相互作用规律；原子的核式模型；产生感应电流的条件；串联电路的电流规律．专题：应用题；压轴题；其他综合题．分析：（1）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引；（2）原子是由原子核和核外电子组成的；（3）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中才会产生感应电流；（4）串联电路中的电流是处处相等的．解答：解：A、据电荷间的作用规律可知：同种电荷相互排斥，异种电荷相互吸引；故正确但不符合题意；B、原子由原子核和电子组成的，故正确但不符合题意；C、闭合电路的部分导体在磁场中做切割磁感线运动时，电路中才会产生感应电流；故错误但符合题意；D、串联电路中的电流是处处相等的，故两个灯泡串联，通过的电流一定相等，故正确但不符合题意；故选C．点评：知道电荷间的作用规律、原子的构成、产生感应电流的条件及串联电路中电流的特点是解决该题的关键．8．（3分）（2012•佛山）如图，A是悬挂在弹簧下端的磁铁，B是螺线管的铁芯，S是单刀双掷开关，并与2保持接触．要使弹簧的长度变得更短，可采取的办法是（）A．将螺线管的铁芯B抽出来B．将滑动变阻器的滑片P向右移动C．将S由2改接到1 D．减少一节干电池考点：通电螺线管的磁场．专题：应用题；压轴题；磁现象、电生磁．分析：（1）电磁铁的磁性的强弱与电流的强弱、铁芯的有无、线圈的匝数的多少有关；（2）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；故据上面的知识结合安培定则分析判断即可；解答：解：据安培定则可知，该螺线管的上端是N极，下端是S极，所以通电螺线管和上面的磁体是相互排斥的，A、将螺线管的铁芯B抽出来，其磁性变弱，故弹簧长度变大，故A错误；B、将滑动变阻器的滑片P向右移动，电阻变大，电流变小，磁性变弱，故弹簧长度变大，故B错误；C、将S由2改接到1，线圈的匝数变多，磁性变强，故弹簧长度变短，故C正确；D、减少一节干电池，故电流变小，磁性变弱，弹簧长度变大，故D错误；故选C．点评：本题考查了影响电磁铁磁性强弱的因素和根据右手螺旋定则（安培定则）判断通电螺线管的极性．二、填空题（7小题，每空1分，共21分．不要求写出计算过程．）9．（3分）（2012•佛山）小宇同学到高明区的明城镇参观，发现古老的文昌塔内仍然使用白炽灯照明．他看到用久的白炽灯变暗，变暗的主要原因是灯丝的电阻变大（选填“变大”、“变小”或“不变”），灯泡两端的实际电压不变，导致灯泡的实际功率变小．考点：欧姆定律的应用；影响电阻大小的因素；电功率的计算．专题：应用题；电能和电功率．分析：白炽灯灯泡长期使用后，钨丝因升华变细，根据影响电阻大小的因素判断灯丝电阻的变化，根据P=可知灯泡两端的电压不变时实际功率的变化．解答：解：用久了的灯丝与新的灯丝相比，灯丝要变细，即横截面积减小，在材料、长度不变的情况下，横截面积越小，导体的电阻变大，由此可知灯丝的电阻变大，将其接在原来的电源上，灯丝两端的电压不变，灯丝的电阻增大，根据P=可知，灯泡的实际功率变小、灯变暗．故答案为：变大；不变；实际功率点评：本题考查了影响电阻大小的因素和电功率公式的应用，分析好用久的白炽灯灯丝的变化是解决本题的关键．10．（3分）（2012•佛山）婷婷在列车上看到窗外景物快速后退，而车中的物品却是静止的，她是选列车为参照物．内燃机车的燃料在汽缸内燃烧，通过做功冲程提供动力．考点：参照物及其选择；热机．专题：应用题；比热容、热机、热值；长度、时间、速度．分析：（1）被研究的物体和选定为参照物的物体之间发生位置变化，被研究的物体是运动的，否则是静止的．（2）在四冲程内燃机的做功冲程中，燃料燃烧产生大量的高温高压的燃气推动活塞做功，将内能转化为机械能．解答：解：（1）坐在行驶的列车里，由于我们随车一起向前运动，所以窗外景物相对于列车是向后运动，而车中的物品相对于列车位置没有发生变化，是静止的，因此婷婷是以列车为参照物的；（2）内燃机车的燃料在汽缸内燃烧；在做功冲程中将燃料燃烧产生的内能转化为机械能，为热机工作提供动力；故答案为：列车；汽缸；做功．点评：（1）一个物体的运动状态的确定，关键取决于所选取的参照物，所选取的参照物不同，得到的结论也不一定相同，这就是运动和静止的相对性．（2）解决此类问题一定要区分压缩冲程和做功冲程中的能量转化，属于易错的题目．11．（3分）（2012•佛山）如图是著名的奥斯特实验，它说明通电导体周围有磁场，通电螺线管的极性跟电流方向的关系可用安培定则来判定．考点：通电直导线周围的磁场．专题：应用题；磁现象、电生磁．分析：（1）据图能看出该实验是奥斯特实验，奥斯特实验说明了通电导体周围存在磁场；电流周围的磁场方向与电流的方向有关系．（2）安培定则内容：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极．解答：解：据图能看出，该图是著名的奥斯特实验，它说明通电导体周围有磁场，通电螺线管的极性跟电流方向的关系可用安培定则来判定．故答案为：奥斯特；磁场；安培．点评：知道奥斯特实验，并能理解安培定则的内容是解决该题的关键．12．（2分）（2012•佛山）晓琴站在竖直放置的平面镜前2m处，她看到的是自己的虚像，若她向远离平面镜的方向再移动3m，最后她与像相距10m．她佩戴的近视眼镜是凹透镜（选填“凹透镜”或“凸透镜”）．。

2012年广州市初中毕业生学业考试物理33A第一部分(共36分)一、选择题(每小题3分,每小题给出的四个选项中,只有一项最符合题意)1.为了检验人躺着和站立时身体长度是否有差异,选用下列哪种尺最合适( ) A.量程3 m,分度值1 mm B.量程10 m,分度值1 dm C.量程30 cm,分度值1 mm D.量程15 cm,分度值0.5 mm2.图1中符合家庭用电安全要求的是( )图13.小明的发言声音太小,老师要他大声重复一次,老师是要求小明提高声音的( ) A.音调 B.频率 C.响度 D.音调及响度4.一个苹果在阳光下看起来是红色,这是因为( ) A.红光透过苹果 B .苹果只吸收红光C.苹果只反射红光D.红光折射进苹果 5.90 ℃水全部变为125 ℃水蒸气( ) A.这些水蒸气的内能比水的小B.液态水分子间距比气态水分子的大C.水蒸气只能通过热传递途径变为水D.水分子在125 ℃时比90 ℃时热运动更激烈 6.压力锅工作时锅内气体压强最大可达1.80×105Pa,锅内水的最高温度( ) A.可达100 ℃ B.可达117 ℃ C.可达121 ℃ D.取决于加热时间7.当自动电压力锅内压强过大或温度过高时,发热器都会停止工作.压强过大时开关K 过压自动断开,温度过高时开关K 过热自动断开.图2表示K 过压、K 过热和锅内发热器的连接,其中正确的是( )图28.把篮球抛向空中,忽略空气阻力,图3哪一图线能正确反映球离手后至落回地面前机械能(E)与篮球离地高度(h)的关系()图39.自动对焦相机用红外线或超声波进行测距.下列说法正确的是()A.超声波和红外线都是电磁波B.相机底片上成的像一定是实像C.焦距35mm的相机底片离镜头距离小于35mmD.红外线测距照相机和超声波测距照相机都可用来在月球上拍照图410.如图4,图钉尖的面积是5×10-8m2,图钉帽的面积是1×10-4m2,松木能承受的最大压强是5×106Pa.以下说法正确的是()A.手指至少要用500N的力,图钉尖才能进入松木B.手指至少要用0.25N的力,图钉尖才能进入松木C.图钉静止时,它受到水平向左的力大于水平向右的力D.图钉静止时,它受到水平向左的力小于水平向右的力图511.图5的剪刀剪纸机械效率为80%,这表示()A.若作用在剪刀的动力是1N,则阻力是0.8NB.若作用在剪刀的阻力是1N,则动力是0.8NC.若作用在剪刀的动力做功1J,则有0.2J的功用于剪纸D.若作用在剪刀的动力做功1J,则有0.8J的功用于剪纸12.水的比热容比煤油的大.如图6,用规格相同的两试管分别装上质量相同的煤油和水,隔着石棉网同时对两试管加热.图7中的哪一图线能反映该实验情况()图6图7第二部分(共64分)二、填空作图题(共25分)13.如图8,一束光射向左右表面平行的玻璃砖.画出光从玻璃砖左表面射出的光线,并标出该光线与法线的夹角大小.图814.以O为支点质量忽略不计的杠杆挂上10N重物A,杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用,处于平衡.在图9中画出(1)F A的力臂l A;(2)F B的示意图并标示它的大小.图9图1015.把干冰(固态二氧化碳)放入铝罐里一段时间,罐外壁结了一层霜,如图10,这层霜是由经过这种物态变化形成的.寒冬,坐满人的汽车门窗紧闭,水蒸气液化成小水珠附着在玻璃车窗上,水蒸气变成水珠(选择“会吸热”、“会放热”、“不会吸热或放热”),水珠会出现在车窗的(选择“内侧”、“外侧”、“内、外侧”).图1116.夏天,用橡皮膜封闭一锥形瓶的瓶口,把锥形瓶放在冰水中后,瓶口的橡皮膜会向下凹,如图11,由此可知:该瓶内气体温度降低,密度(选择“变大”、“不变”、“变小”).根据气体密度的这种变化规律,发生火灾时为了避免吸入燃烧后产生的有毒气体,人应尽量贴近地面爬行的理由是. 17.一橡皮筋右端与水平桌面上的固定钉子相连,左端与放在水平桌面上的小铁块相连,铁块旁边有一固定于桌面上的电磁铁.(1)请在图12中连接导线,使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.图12(2)若图12装置放在黑暗的环境,闪光灯每隔0.02s闪亮一次,铁块会被照亮,底片记录此时铁块的位置.图13是开关断开后铁块运动过程中的某一段频闪照片示意图.根据照片记录的铁块位置量得S1=S2,比较铁块在S1、S2两段运动快慢:(选择“S1段较快”、“S2段较快”、“两段快慢一样”),判断照片中运动的铁块水平方向所受的力(选择“是”、“不是”)相互平衡,理由是.图1318.如图14所示,使线圈位于两磁极间(1)通电后,图14中ab段导线的电流方向是(选择“由a到b”、“由b到a”).图14中ab段导线受磁场力的方向向上,用箭头标示出图16中ab段导线所受磁场力的方向.33B(2)线圈转过图15所示位置,用的办法可使线圈靠磁场力继续顺时针转动至少半圈.(3)若把图14中的电源换为电阻,快速转动线圈,电阻发热.此过程机械能先转化为能再转化为能.图14图15图1619.车内有一块竖直放置的玻璃板,如图17所示,车内一乘客通过玻璃板能看到左侧车窗外路旁树的像.图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图,图中眼睛和树用黑点代表.(1)在图18中画出此时刻树在玻璃板中的像.图17图18(2)车前进过程,树在玻璃板中像的大小(选择“变大”、“不变”、“变小”),与乘客的距离(选择“变大”、“不变”、“变小”);该乘客以玻璃板内树的像为参照物,觉得车(选择“向前运动”、“向后运动”、“静止”).三、解析题(共18分)20.重104N的汽车在水平路面匀速运动,所受阻力为920N,汽车牵引力功率9.2kW,其汽油发动机效率为20%(汽油热值是4.6×107J/kg).(1)在图19表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图.图19(2)求汽车运动100s内①发动机对汽车的牵引力多大?②牵引力做了多少功?③汽车通过的距离多长?④发动机消耗汽油质量是多少?21.小明把两电热棒R1、R2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路.电能表转盘每转一圈表明消耗电能5000J.如图20所示,R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃,记录数据如表(1)R1通电100s消耗多少电能?(2)R1的电功率多大?(3)R1的电阻多大?(4)两杯水用于升温所需消耗电能应相同,而根据表中实验数据知道R1与R2消耗的电能不同.请分析什么原因导致R2消耗的电能比R1的大?图20四、实验探究题(共21分)22.(1)根据图21电路,在虚线框内画出对应的电路图.图21(2)仅用图21电路可直接测量小灯泡的、这两个物理量,还可测量小灯泡的、.23.(1)小灯泡的结构如图22,按图23中图连接能让完好的2.5V的灯泡点亮.图22图23(2)图24是“探究凸透镜成像的规律”实验装置示意图,凸透镜的焦距是20cm,如图的情景,眼睛可能观察到烛焰经凸透镜折射所成的虚像.图24(3)用水平风吹如图25所示的四个模型,其中图空气对模型下表面的压强小于上表面的压强.图25(4)小明用称量是200g的天平测一石块的质量,天平平衡时如图26所示.由此可知小明使用天平的错误之处是.图2624.小明选用了如图27中的质量约600g的金属皇冠模型,若能测出模型所受重力G模型、模型浸没在水中所受的浮力F浮,且知水的密度ρ水,就可以根据模型浮=模型水求出模型密度ρ模型.图27(1)证明式子模型浮=模型水成立.(2)现有足量的水和图28中的各种可选的器材,要利用模型浮=模型水测出模型的密度,根据实验要求从器材A、B、C、D、E、F中选择实验所必需的器材,并写出测模型密度的实验步骤及所需记录的数据.图28a.选择的器材(填代号):b.实验步骤及需要记录的数据:2012年广州市初中毕业生学业考试一、选择题1.A长度测量时应根据需要选择合适量程和分度值的刻度尺,人的高度一般不到2m,故选项A正确.2.D A选项中在同一插座上连接的用电器过多,总电流有可能超过其允许的最大电流6A;为了防止触电,使用试电笔时不要用手接触金属杆;电冰箱的功率较大,应使用三孔插座使其外壳接地,故A、B、C三项均不符合安全用电原则.D项中火线安装了保险丝,开关接到火线上,D项正确.3.C小明发言的声音太小,是指响度太小而不是音调低,影响音调和响度的因素分别是频率和振幅.4.C不透明物体的颜色是由它反射的色光决定的;透明物体的颜色是由它透过的色光决定的.苹果在阳光下看起来是红色的,说明它只反射红光,故C正确.5.D90℃水全部变为125℃水蒸气,需要吸收热量,其内能增加;气态分子间距比液态的大;气态物质可以通过加压或降温的方法变为液态;温度是分子热运动的标志,温度越高,分子热运动越剧烈,故D项正确.6.B水的沸点与气压有关,由表知:当压力锅的锅内气体压强达到最大1.80×105Pa时,锅内水温最高可达117℃,故B项正确.评析本题考查液体沸点和大气压的关系,由于审题不清该题可能错选C.7.A由题意知:K过压和K过热无论哪个开关断开后,发热器都会停止工作,因此两开关应与发热器串联,故A项正确.8.A将篮球抛向空中,由于忽略空气阻力,所以离手后至落回地面前的过程中没有能量的损失,故机械能守恒,A项正确.9.B超声波属于声波而不是电磁波,声的传播需要介质,声在真空中不能传播,月球上没有空气,故A项、D项均不正确;相机底片成的像是倒立、缩小的实像,像成在一倍焦距之外,故C项错误,B项正确.10.B根据p=,则手指至少用力F=pS尖=5×106Pa×5×10-8m2=0.25N,故A错误,B正确;当图钉静止时受到平衡力的作用,F左与F右相等,C项、D项均错误.评析本题由于不能正确选用受力面积,易错选A.11.Dη=有用总,当η=80%,W总=1J时,W有用=0.8J,故D项正确.评析本题考查对机械效率概念的理解.12.C加热相同的时间,水和煤油吸收的热量相同,但由于水的比热容比煤油的大且水和煤油质量相同,根据Q=cmΔt知煤油升温快,所以温度比水高,故C图正确.二、填空作图题13.答案如图所示解析在入射点作法线,然后画出由玻璃砖射入空气中的折射光线并标上箭头,由于玻璃砖左右两表面平行,故该光线与法线的夹角为60°.14.答案如图所示解析由支点到力的作用线的距离即为力臂.由图知杠杆在水平位置平衡,F A的力臂在杠杆上标出即可.在力F A的作用下杠杆顺时针转动,要使杠杆平衡,必须给其施加一个力使之沿逆时针方向转动,由题意知F B应在支点O的右侧.根据杠杆平衡条件,F A l A=F B l B,代入数据,得F B=5N.F B也可以作用在O点右侧的其他位置.评析本题考查杠杆平衡条件的应用.答案不唯一,具有开放性.15.答案水蒸气凝华会放热内侧解析物质由气态直接变成固态属于凝华,铝罐外壁结的一层霜,是水蒸气直接凝华成冰形成的.寒冬,汽车车窗玻璃的温度较低,车内乘客呼出的水蒸气在车窗内侧液化放出热量形成水珠.16.答案变大燃烧产生的有毒气体温度较高,密度较小,会分布在房间上方,所以应该贴近地面爬行解析由于气体的热胀冷缩,当锥形瓶中气体温度降低时,体积减小,而封闭锥形瓶中气体的质量不变,根据ρ=知,气体密度变大.17.答案(1)如图所示(2)S1段较快不是铁块不做匀速直线运动,而做变速运动,所以不处于受力平衡状态解析(1)将电磁铁、开关、电源组成串联电路,用开关的闭合与断开控制电磁铁磁性的有无.(2)由题图知:铁块在S1段运动的时间t1小于在S2段运动的时间t2,因S1=S2,根据v=得v1>v2,故铁块不做匀速直线运动,所受力不是平衡力.评析本题设计新颖,将力和磁综合考查,并考查学生的读图能力.18.答案(1)由a到b如图所示(2)换向器(3)电内解析(1)在电源外部电流由正极流向负极,ab段导线电流方向由a到b.导线所受磁场力的方向与电流方向和磁场方向有关,当电流方向和磁场方向均不变时,导线所受磁场力方向不变.(2)题图15线圈处于平衡位置,需要通过换向器改变线圈中电流的方向,从而改变ab段的受力方向,使线圈继续转动.(3)当把题图14中的电源换为电阻,快速转动线圈时,线圈中产生电流,使电阻发热.此过程中的能量转化是机械能→电能→内能.19.答案(1)如图所示(2)不变变大向后运动解析(1)根据平面镜成像的特点:像与物关于镜面对称,作出玻璃板中树的虚像,标上垂直符号,并注意线的虚实.(2)平面镜中所成的虚像与物的大小相等,与物体距镜面的远近无关.车前进过程中,树与玻璃板的距离变大,则像与乘客的距离也随之变大.该乘客以玻璃板内树的像为参照物,觉得车离像越来越远,在向后运动.三、解析题20.答案(1)如图所示(2)①920N②920000J③1000m④0.1kg解析(1)因为汽车在水平路面上匀速运动,所以受到平衡力的作用,F牵引=F阻=920N,作图时注意两线段的长度应相等.(2)①F牵引=F阻=920N②W=Pt=9.2×103W×100s=9.2×105J③根据W=Fs,则s=牵引==1000m④根据η=有用总,汽车牵引力做的功为有用功,则W有用=W=9.2×105JW总=有用==4.6×106J根据Q=mq,则m==总==0.1kg评析本题为力热综合题,考查公式的运用和计算能力,其中有用功和总功的判断是该题的易错点,中等难度.21.答案(1)100000J(2)1000W(3)48.4Ω(4)R2功率较小,加热较慢,由于加热过程中水会同时汽化吸热,所以加热时间越长,汽化带走的热量越多,所以所需的总能量就越多.解析(1)电能表转盘每转一圈表明消耗电能5000JR1通电100s电能表转盘转过20圈,则消耗的电能为W1=5000J×20=100000J(2)R1的电功率P1===1000W(3)R1的电阻R1===48.4Ω(4)见答案评析本题主要考查电功、电功率的计算,第(4)步中往往由于考虑不全面而丢分,属于难题.四、实验探究题22.答案(1)如图所示(2)电流电压电阻电功率解析(1)对照实物图画电路图时,应保证元件符号和实物对应.(2)可直接读取电流表和电压表的示数,也可利用P=UI和R=,经过计算间接测出小灯泡的电功率和电阻.23.答案(1)C(2)B(3)B(4)超出天平的测量范围(超量程)解析(1)小灯泡的灯丝一端与金属螺纹壳相连,另一端与金属触头相连.只有将灯丝与电源构成通路小灯泡才会发光,C图正确.(2)当凸透镜成虚像时,物体在一倍焦距之内,像、物在同侧,人的眼睛在凸透镜的另一侧,看到放大的虚像,如图所示,故B正确.(3)流速大的地方压强小,四个模型中,C、D上下表面的空气流速相等.A模型空气相对于上表面的流速较下表面大,B模型空气相对于下表面的流速较上表面大,故空气对下表面的压强小于上表面的压强,B正确.(4)100g+100g+50g+2g=252g>200g,超过了天平的称量.24.答案(1)证明:对于模型而言,其重力可以表示为:G模型=ρ模型·g·V模型①同时,当模型浸没在水里时,其受到的浮力可以表示为:F浮=ρ水·g·V排②又由于浸没于水中,所以V模型=V排③由①②③式可得(①式除以②式,约掉g和V):模型浮=模型水命题得证.(2)a.选用的器材:B、Fb.实验步骤:①先用弹簧测力计测出模型的重力,记为F1.②向水槽中倒入适量的水,将模型悬挂在弹簧测力计上,再将模型浸没在水中,稳定后记录下此时弹簧测力计的读数F2.③模型的密度可以表示为:ρ模型=-ρ水解析(1)见答案(2)由模型浮=模型水可知,要测ρ模型,只需测出模型重力和浸没时所受浮力即可,由于模型质量约为600g,其重力约为6N,故应选择弹簧测力计B,由于模型体积较大,所以应选择水槽.评析本题是利用浮力测物体密度的典型实验,特别在选择器材时注意可行性,属于难题.。

2012年广州市初中毕业生学业考试物理试题本试卷分第一部分和第二部分，总分100 分，考试时间80 分钟。

注意事项：1． 答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑。

2． 第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。

3． 第二部分答案必须写在答题卡个题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外。

其他都必须用黑色字迹钢笔或签字笔作答。

不准使用涂改液。

不按以上要求作答的答案无效。

4． 考生必须保持答题卡的整洁。

考试结束后，将本试卷和答题卡一并交回。

5． 全卷共24 小题，请考生检查题数。

第一部分（共36 分）一、选择题（每小题3 分） 每小题给出的四个选项中，只有一项最符合题意。

1. 为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适 A. 量程3m ，分度值1mm B. 量程10m ，分度值1dm C. 量程30cm ，分度值1mm D. 量程15cm ，分度值0.52．图1中符合家庭用电安全要求的是B这样用试电笔接触火线图1C电冰箱用这样的插座和插头按这样的电路图连接插座和电灯D3．小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的A．音调B．频率C．响度D．音调及响度4．一个苹果在阳光下看起来是红色，这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果5．90℃水全部变为125℃水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125℃时比90℃时热运动更激烈6．下表为不同气压下水的沸点压力锅工作时锅内气体压强最大可达1.80×105P a ，锅内水的最高温度A. 可达100℃ B. 可达117℃ C. 可达121℃ D. 取决于加热时间7． 当自动电压力锅内压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K 过热自动断开. 图2表示K 过压、K 过热和锅内发热器的连接，其中正确的是8． 把篮球抛向空中，忽略空气阻力，图3哪一图线能正确反映球离手后至落回地面前机械能（E ）与篮球离地高度（h ）的关系图3 BCAD图2松木9．自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10． 如图4，图钉尖的面积是5×10-8m 2 ，图钉帽的面积是1×10-4m 2，松木能承受的最大压强是5×106Pa . 以下说法正确的是A. 手指至少要用500N 的力，图钉尖才能进入松木B. 手指至少要用0.25N 的力，图钉尖才能进入松木C. 图钉静止时，它受到水平向左的力大于水平向右的力D. 图钉静止时，它受到水平向左的力小于水平向右的力11． 图5的剪刀剪纸机械效率为80%，这表示A. 若作用在剪刀的动力是1N ，则阻力是0.8NB. 若作用在剪刀的阻力是1N ，则动力是0.8NC. 若作用在剪刀的动力做功1J ，则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J ，则有0.8J 的功用于剪纸12． 水的比热容比煤油的大. 如图6，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7中的哪一图线能反映该实验情况第二部分（共64分）二、填空 作图题（共25分）图5 图7A煤油吸收热量水煤油C水煤油时间B水煤油吸收热量煤油水 D图6图1113．如图8，一束光射向左右表面平行的玻璃砖. 画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.14．以O 为支点质量忽略不计的杠杆挂上10N 重物A ，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用，处于平衡. 在图9中画出 (1) F A 的力臂l A ；(2) F B 的示意图并标示它的大小.15．把干冰（固态二氧化碳）放入铝罐里一段时间，罐外壁结了一层霜，如图10，这些霜是___________经过_____________这种物态变化形成的.寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃 车窗上，水蒸气变成水珠_________(选择“会吸热”、“会放热”、 “不会吸热或放热”)，水珠会出现在车窗的________(选择“内侧”、 “外侧”、“内、外侧”).16．夏天，用橡皮膜封闭一锥形瓶的瓶口，把锥形瓶放在冰水中后，瓶口的橡皮膜会向下凹，如图11，由此可知：该瓶内气体温度降低，密度_________________ (选择“变大”、 “不变”、“变小”) .根据气体密度的这种变化规律， 发生火灾时为了避免吸入燃烧后产生的有毒气体，人应尽量贴近 地面爬行的理由是_____________________________.17．一橡皮筋右端与水平桌面上的固定钉子相连，左端与放在水平桌面上的小铁块相连，铁霜图10图8图9空气块旁边有一固定于桌面上的电磁铁.（1）请在图12中连接导线，使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.（2）若图12装置放在黑暗的环境，闪光灯每隔0.02s闪亮一次，铁块会被照亮，底片记录此时铁块的位置.图13是开关断开后铁块运动过程中的某一段频闪照片示意图.根据照片记录的铁块位置量得S1=S2，比较铁块在S1、S2两段运动快慢：_______ （选择“S1段较快”、“S2段较快”、“两段快慢一样”），判断照片中运动的铁块水平方向所受的力______（选择“是”、“不是”）相互平衡，理由是________________.18．如图14所示，使线圈位于两磁极间(1) 通电后，图14中ab段导线的电流方向是_________(选择“由a到b”、“由b到a”)，图14中ab段导线受磁场力的方向向上，用箭头标示出图16中ab段导线所受磁场力的方向.(2) 线圈转过图15所示位置，用______的办法可使线圈靠磁场力继续顺时针转动至少半圈.(3) 若把图14中的电源换为电阻，快速转动线圈，电阻发热. 此过程机械能先转化为_______能再转化为_______能.小铁块运动方向图13S2S1图12小铁块电磁铁绷紧的橡皮筋+_图14 图15图16图1719．车内有一块竖直放置的玻璃板，如图17所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表.（1）在图18中画出此时刻树在玻璃板中的像.（2）车前进过程，树在玻璃板中像的大小______(选择“变大”、“不变”、“变小”)，与乘客的距离________(选择“变大”、“不变”、“变小”)；该乘客以玻璃板内树的像为参照物，觉得车___________（选择“向前运动”、“向后运动”、“静止”）.三、解析题（共18分）20． 重104N 的汽车在水平路面匀速运动，所受阻力为920N ，汽车牵引力功率9.2kW ，其汽油发动机效率为20%（汽油热值是4.6×107J/kg ）.(1) 在图19表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图. (2) 求汽车运动100s 内① 发动机对汽车的牵引力多大? ② 牵引力做了多少功?③ 汽车通过的距离多长? ④ 发动机消耗汽油质量是多少？21． 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R 1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表图18前图19(1) R 1通电100s 消耗多少电能? (2) R 1的电功率多大? (3) R 1的电阻多大?(4) 两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1与R 2消耗的电能不同. 请分析什么原因导致R 2消耗的电能比R 1的大？四、实验 探究题（共21分）22．（1）根据图21电路，在虚线框内画出对应的电路图（2）仅用图21电路可直接测量小灯泡的________、________这两个物理量，还可测量小灯图19图2112300.20.40.6A6.03V12351015153+_泡的_______、________.23．（1）小灯泡的结构如图22，按图23中_________图连接能让完好的2.5V的灯泡点亮.（2）图24是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像.（3）用水平风吹如图25所示的四个模型，其中图空气对模型下表面的压强小于上表面的压强.A图24BC DCBA水平风模型图25水平风模型模型水平风D模型水平风图23B C金属螺纹壳绝缘层金属触头干电池干电池D干电池干电池图22（4）小明用称量是200g 的天平测一石块的质量，天平平衡时如图26所示. 由此可知小明使用天平的错误之处是____________.24．小明选用了如图27中的质量约600g 的金属皇冠模型，若能测出模型所受重力G 模型、模型浸没在水中所受的浮力F 浮，且知水的密度水ρ，就可以根据水浮模型模型ρρ=F G 求出模型密度模型ρ.（1）证明式子水模型浮模型ρρ=F G 成立.（2）现有足量的水和图28中的各种可选的器材，要利用水模型浮模型ρρ=F G 测出模型的密度. 根据实验要求从器材A 、B 、C 、D 、E 、F 中选择实验所必需的器材，并写出测模型密度的实验步骤及所需记录的数据.100g 100g 50g石块图26150mm待测的模型180mm图27D.烧杯E.量筒20 mL 25 15 10 5A.弹簧测力计B.弹簧测力计C.溢水杯100mmF.水槽300mm200mma. 选择的器材（填代号）：b. 实验步骤及需要记录的数据：2012年广州市初中毕业生学业考试（物理）参考答案与考点精讲一、选择题1．【答案】A【考点】长度测量。

2012年广东省深圳市中考物理试卷（教师版）一、选择题（本部分38小题，每小题1.5分，共57分．每小题只有一个选项符合题意）1．（1.5分）如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（）A．橡皮B．陶瓷C．塑料D．铅笔【考点】HJ：导体．【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。

【解答】解：橡皮、陶瓷、塑料都是绝缘体，不能使电路形成通路。

铅笔芯是导体，能使电路形成通路。

故选：D。

【点评】本题考查了导体和绝缘体的概念。

对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背。

如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液都是导体。

2．（1.5分）下列相关物理量的估值合理的是（）A．小轿车的车速约100m/sB．正常新生婴儿的质量约7kgC．教室房间的高度约3.3mD．深圳全年平均气温约35℃【考点】13：温度；63：长度的估测；68：速度与物体运动；77：重力大小的估测．【分析】根据生活经验，对轿车速度、新生儿质量、房间高度、平均温度做符合实际的估算，逐一分析各选项，作出判断。

【解答】解：A、小轿车的车速约100km/h＝≈27.78m/s，100m/s不符合实际；B、正常新生婴儿的质量约2.5kg～4kg，7kg不符合实际；C、教室房间的高度约3.3m，符合实际；D、深圳全年平均气温约22℃，35℃不符合实际；故选：C。

【点评】估算题是一种常考题型，平时注意多观察，多积累一些生活常识，多了解生活中的常用数据，有助于解答该类题目。

3．（1.5分）春季，深圳会出现“回南天”现象，墙壁和地板都非常潮湿，甚至会“出水”。

这里涉及到的物态变化是（）A．液化B．升华C．汽化D．凝华【考点】1M：液化及液化现象．【分析】物体由气态变为液态是液化现象。

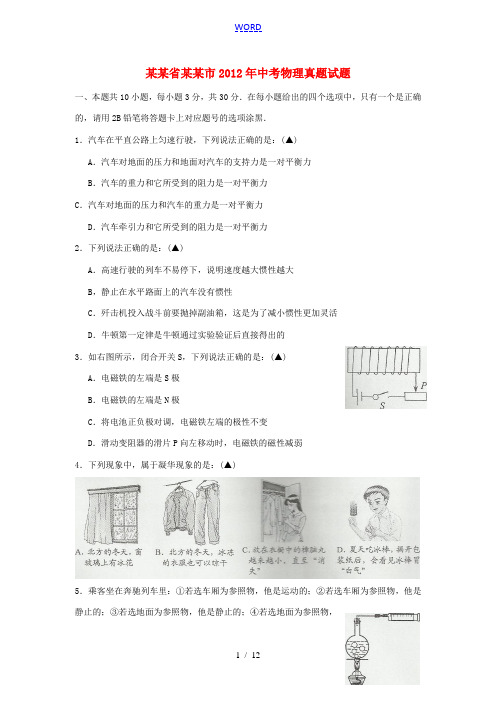

某某省某某市2012年中考物理真题试题一、本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一个是正确的，请用2B铅笔将答题卡上对应题号的选项涂黑．1．汽车在平直公路上匀速行驶，下列说法正确的是：(▲)A．汽车对地面的压力和地面对汽车的支持力是一对平衡力B．汽车的重力和它所受到的阻力是一对平衡力C．汽车对地面的压力和汽车的重力是一对平衡力D．汽车牵引力和它所受到的阻力是一对平衡力2．下列说法正确的是：(▲)A．高速行驶的列车不易停下，说明速度越大惯性越大B，静止在水平路面上的汽车没有惯性C．歼击机投入战斗前要抛掉副油箱，这是为了减小惯性更加灵活D．牛顿第一定律是牛顿通过实验验证后直接得出的3．如右图所示，闭合开关S，下列说法正确的是：(▲)A．电磁铁的左端是S极B．电磁铁的左端是N极C．将电池正负极对调，电磁铁左端的极性不变D．滑动变阻器的滑片P向左移动时，电磁铁的磁性减弱4．下列现象中，属于凝华现象的是：(▲)5．乘客坐在奔驰列车里：①若选车厢为参照物，他是运动的；②若选车厢为参照物，他是静止的；③若选地面为参照物，他是静止的；④若选地面为参照物，他是运动的．上述说法正确的是：(▲)A．①③ B．①④ C．②③D．②④6．如右图所示，烧瓶中的水加热至沸腾后移开酒精灯，下列说法：①用注射器往瓶内打气，水继续沸腾；②用注射器往瓶内打气，水停止沸腾；③用注射器往瓶外抽气，水继续沸腾；④用注射器往瓶外抽气，水停止沸腾．上述说法正确的是：(▲)A．①③ B．①④ C．②③D．②④7．如右图所示，在一段输液管粗细不同的部位，分别插入两根相同的口服液吸管(图中的a、b处)，用注满水的大注射器通过输液管向外注水(演示时整个装置内注满水)．图中a、b处喷出水的高度不同，该现象说明：(▲)A．a处水的流速大、压强小 B．a处水的流速小、压强大C．b处水的流速大、压强大D．b处水的流速小、压强小8．如下图所示，人眼处在合适位置，都能观察到清晰的像，下列说法正确的是：(▲)A．图①成正立缩小的实像 B．图②成正立等大的实像C．图③成倒立缩小的实像 D．图④成正立放大的虚像9．如右图所示，下列说法正确的是：(▲)A．当S1断开S2闭合时，红灯亮B．当S1断开S2闭合时，绿灯亮C．当S l闭合S2断开时，绿灯亮D．当S1、S2均闭合时，绿灯亮10．下列说法正确的是：(▲)A．卢瑟福最早提出了原子的“枣糕模型”B．汤姆孙最早做了“ 粒子散射实验”，并提出了原子的核式结构模型C．原子直径的数量级是l0-10m，原子核直径的数量级是l0-15mD．电子的质量与质子、中子的质量相差不大二、本题共10小题，每小题3分，共30分．请在答题卡上对应位置作答，不要求写出计算过程．11．下图分别用来演示声音的三种特征．其中①是用来说明声音的，②是用来说明声音的，③是用来说明声音的．12．如下图所示，将裙子晾在下列三种不同环境中，裙子晾干快慢是不同的。

物理试卷 第 页 共 13 页1 秘密★启用前2012广州市初中毕业生学业考试物 理本试卷分第一部分和第二部分。

第一部分第1到第3页,第二部分第3至第8页，共8页。

总分100分。

考试时间80分钟。

注意事项:1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑。

2．第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。

3．第二部分答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外，其他都必须用黑色字迹钢笔或签字笔作答。

不准使用涂改液。

不按以上要求作答的答案无效。

4．考生必须保持答题卡的整洁。

考试结束后，将本试卷和答题卡一并交回。

5．全卷共24小题，请考生检查题数。

第一部分 (共36分)一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意。

1. 为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适 A ．量程3m ， 分度值1mm B ．量程10m ， 分度值1dm C ．量程30cm ，分度值1mmD ．量程15cm ，分度值0.5mm解析：人身高约为1.7m ，站立和躺着时身高差别很小，所以量程选3m ，分度值选1mm 2．图1中符合家庭用电安全要求的是解析：A 图总功率过大会导致电流过大，B 图容易触电，C 图冰箱有金属外壳，应该用三孔插座和三角插头，D 图正确，火线上安装保险丝可保护电路B这样用试电笔接触火线图1C 电冰箱用这样的插座和插头 按这样的电路图连接插座和电灯D物理试卷 第 页 共 13 页2 3．小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的 A ．音调 B ．频率 C ．响度 D ．音调及响度 解析：大声是指响度大4．一个苹果在阳光下看起来是红色，这是因为 A. 红光透过苹果 B. 苹果只吸收红光 C. 苹果只反射红光 D. 红光折射进苹果解析：苹果是不透明物体，其颜色由反射的色光决定，红色苹果只能反射红光 5．90℃水全部变为125℃水蒸气 A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125℃时比90℃时热运动更激烈解析：水变成水蒸气内能要增大（因为汽化要吸热），水蒸气温度升高也要吸热，水蒸气变成水可以通过热传递（降温）也可以通过做功（压缩），分子运动剧烈程度是由温度决定的 6压力锅工作时锅内气体压强最大可达1.80×10P a ，锅内水的最高温度A. 可达100℃ B. 可达117℃ C. 可达121℃ D. 取决于加热时间 解析：液体的沸点随液面上方气压的增加而增大7. 当自动电压力锅内压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K 过热自动断开. 图2表示K 过压、K 过热和锅内发热器的连接，其中正确的是解析：过压或者过热都必须切断电路，所以任何一个条件满足开关都是断开的，因此两开关必须串联8. 把篮球抛向空中，忽略空气阻力，图3哪一图线能正确反映球离手后至落回地面前机械能（E ）与篮球离地高度（h ）的关系解析：忽略空气阻力，篮球在下落时重力势能减小、动能增大，但是机械能的总量是保持不图3BC A D图2物理试卷 第 页 共 13 页3 图4变的9．自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照解析：超声波是声波，空气中波速约为340m/s ，不可以在真空中传播；红外线是电磁波，真空中速度等于光速，可以在真空中传播。

2012年广东省中考物理试卷一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中．只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子 B．原子原子核质子C．原子核质子原子 D．原子质子原子核2．（3分）一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是（）A．质量 B．温度 C．内能 D．密度3．（3分）图中的四个实例，目的是为了减小摩擦的是（）A．鞋底的花纹 B．浴室脚垫做得凹凸不平C．在合页轴上加润滑油 D．矿泉水瓶盖上的条纹4．（3分）图中小磁针的指向正确的是（）A．B．C．D．5．（3分）在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（）A．音色一定不同 B．音调一定不同C．响度一定不同 D．音调、音色和响度都不同6．（3分）2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过2000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（）A．隧道掘进机的钻头 B．炒菜锅C．高压输电线D．家用保险丝7．（3分）广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉．站在旁边的摄影师将看到（）A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色D．苹果呈红色，瓷盘呈红色，香蕉呈黑色二、填空题（本大题7小题，每空1分，共21分）8．（3分）电磁波在真空中的传播速度是3×108（填单位）；电磁波的波长越长其频率就越；电磁波（选填“能”或“不能”）在空气中传播．9．（3分）如图是固定在水平桌面上的圆弧轨道，将一小球由轨道的P点自由释放，滚动到Q点．在此过程中，动能先变后变，重力势能．10．（3分）如图是探究电磁感应现象的实验装置．保持U形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此时灵敏电流表的指针；若金属棒ab水平向左运动，此时灵敏电流表的指针．如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动时，灵敏电流表的指针．（均选填“偏转”或“不偏转”）11．（3分）如图的装置可用来定性研究定律．将电阻R甲与R乙（R甲＞R乙）串联在电路中是为了使时间和相同，通过温度计示数的变化可以比较的多少．12．（3分）某实心正立方体金属块的质量是m，边长是a，则金属块的密度ρ= （用m、a表示）．取6个这样的金属块，分别以如图的甲、乙两种方式放置在水平地面上，则甲、乙两种方式放置的金属块对水平地面的压力之比F甲：F乙= ，压强之比P甲：P乙= ．13．（3分）某托盘天平的全部砝码及标尺如图，此天平的称量（即称量范围）是g．若将此天平调节平衡后测一物体的质量，物体应放在盘．当加入一定量的砝码后，发现天平的指针偏向分度盘的左侧，再加入最小的砝码，指针偏向分度盘的右侧，这时应该，直至天平平衡．14．（3分）有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为 3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连入电路的阻值是Ω．三、作图题（共8分）15．（8分）（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．（2）如图2，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．（3）画出图3中入射光线AO的反射光线．（4）根据图4中光的传播方向，在虚线框内画上凸透镜或凹透镜．（5）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图5的电路连接完整．四、实验题（本大题3小题，共19分）16．（6分）如图1用刻度尺测量一物体的宽度，该刻度尺的分度值是，物体的宽度是cm．（2）如图2，电能表的示数为度；在某段时间内转盘转过1000转，表示此段时间内用了度电．（3）如图3的电压表，若选0～3V的量程，读数为V；若选0～15Ⅴ的量程，读数为V．17．（7分）如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（不计细线重，g取10N/kg）（1）除图中的器材外，还需要的测量工具是．（2）小王从圆柱体接触水面至接触容器底之前，分别记下h和F，并将测量的结果填写在下面的表格中．实验次1 2 3 4 5 6 7 8 9序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据，在图中的方格纸中画出F与h关系的图象．②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的示数F ．（均选填“增大”、“减小”或“不变”）③从表格中可知：在做次序3的实验时，物体A受到的浮力为N．（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了Pa．18．（6分）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．五、计算题（本大题2小题，共13分）19．（7分）如图，小王站在高3m、长6m的斜面上，将重200N的木箱沿斜面匀速从底端拉上顶端，拉力大小恒为120N，所花时间是10s．求：（1）木箱A沿斜面方向的运动速度．（2）小王对木箱做功的功率．（3）斜面的机械效率．20．（6分）某保温电热水壶电路如图，S是温控开关，R1为加热器．当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R1的阻值是多大？（2）在保温状态下，通过电阻R2的电流是多少？六、综合能力题（本大题3小题，共18分）21．（6分）小王用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．实验桌上现有A、B两个凸透镜，其中凸透镜A的焦距为50cm，凸透镜B的焦距为10cm．光具座上标尺的刻度范围如图．（1）小王想探究凸透镜成像的规律，应选用凸透镜（选填“A”或“B”）．（2）小王在图中的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示．分析实验数据可知：实验次序物体到凸透镜的距离u/cm 光屏上像到凸透镜的距离v/cm 光屏上像的大小1 60 12 缩小2 30 15 缩小3 20 20 等大4 15 30 放大5 12 60 放大①从实验次序2、3、4可以看出，当成实像时，物体到凸透镜的距离越短，光屏上像的大小就越；②同一凸透镜，成实像时，像距v随物距u的增大而．（3）你认为小王同学的实验过程是否全面？请提出你的看法（只需写出一种）．答：．22．（6分）某校科技小组的同学们用PTC元件（即半导体陶瓷材料）制作了一个电加热保温杯．常温下的凉开水放在杯内可加热至60℃，并利用这种元件的特性设定保温温度为60℃．已知所用的PTC元件的阻值R T随温度的变化关系如图甲，使用时PTC元件如图乙接入家庭电路中．请回答下列问题：（1）当温度为60℃时，电路中的电流是mA，通电1min，PTC元件消耗的电能是J．（2）PTC元件的最大电功率是W．（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时，PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变．从图甲可以看出，①当它的温度高于60℃时，，温度下降；②当温度低于60℃时，，温度上升．因此保温杯中的水可以保持在60℃左右．23．（6分）阅读下面的短文，回答问题．空气能热水器空气能热水器（如图甲）是吸收空气的热能来制造热水的装置．其耗能约为电热水器的四分之一．空气能属于可再生的新能源，拥有先天的节能环保的优势．图乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成．制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：A．液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，在蒸发器迅速汽化，并从空气中吸收热能．B．制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器．C．在冷凝器中，高温高压的蒸气将热能传递给冷水并发生液化．制冷剂依此不断循环流动，使水的温度不断上升．空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能（Q）与压缩机等电器消耗的电能（W）的比值．能效比越高，说明热水器的制热效果越好请回答下列问题：（1）制冷剂在中汽化，在中液化．（2）制冷剂在工作循环过程中，将中的热能不断地“搬运”至中．（3）某品牌空气能热水器正常工作时的参数如下：电源电压额定输入功率/kw 进水温度/ 出水温度/ 能效比220V 0.84 20 56 3.4从表格中的数据可知，该空气能热水器正常工作1h可产生的热水的体积为L．[水的比热容为4.2×103J/（kg・℃）；水的密度为1.0×103kg/m3]．2012年广东省中考物理试卷参考答案与试题解析一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中．只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）（2012•中山）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子 B．原子原子核质子C．原子核质子原子 D．原子质子原子核【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．2．（3分）（2012•东莞）一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是（）A．质量 B．温度 C．内能 D．密度【解答】解：矿泉水放入冰箱结冰后，温度降低，内能减小，密度变小，体积变大，只有质量是不变的．故选A．3．（3分）（2012•广东）图中的四个实例，目的是为了减小摩擦的是（）A．鞋底的花纹B．浴室脚垫做得凹凸不平C．在合页轴上加润滑油D．矿泉水瓶盖上的条纹【解答】解：A、鞋底有凹凸的花纹，是在压力一定时，增大接触面的粗糙程度来增大鞋和地面之间的摩擦力，防止滑倒．不符合题意．B、浴室脚垫做得凹凸不平，是在压力一定时，增大接触面的粗糙程度来增大脚和脚垫之间的摩擦力，防止滑倒．不符合题意．C、在合页轴上加润滑油，是相互接触的两表面彼此离开，减小摩擦力．符合题意．D、矿泉水瓶盖上的条纹，是在压力一定时，增大接触面的粗糙程度来增大手和瓶盖之间的摩擦力，防止打滑．不符合题意．故选C．4．（3分）（2012•东莞）图中小磁针的指向正确的是（）A．B．C．D．【解答】解：①从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极．所以A不符合题意．②从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极．所以B不符合题意．③从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极．所以C符合题意．④从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极．所以D不符合题意．故选C．5．（3分）（2012•东莞）在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（）A．音色一定不同 B．音调一定不同C．响度一定不同 D．音调、音色和响度都不同【解答】解：因为dou.1 和 mi.3 两个音阶的音调越来越高，dou.1 的音调低，mi.3 的音调高，说明振动的频率不同，音调越高，振动频率越快．故选B．6．（3分）（2012•中山）2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过2000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（）A．隧道掘进机的钻头 B．炒菜锅C．高压输电线D．家用保险丝【解答】解：A、隧道掘进机的钻头，利用了它的硬度大的特点，故A正确，不符合题意；B、炒菜锅，利用了它的导热性好，故B正确，不符合题意；C、高压输电线，利用了它的导电性好的特点，故C正确，不符合题意；D、石墨烯熔点高不能用来做保险丝，故D符合题意；故选D．7．（3分）（2012•东莞）广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉．站在旁边的摄影师将看到（）A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色D．苹果呈红色，瓷盘呈红色，香蕉呈黑色【解答】解：用红光照射白色瓷盘、红色苹果及黄色香蕉：白色瓷盘，白色的物体能反射所有的色光，反射什么色光就是什么颜色，故瓷盘呈现红色．红色的苹果反射红光，故呈现红色；黄色香蕉，吸收红色的光，没有光线进入人眼，故呈现黑色；故选D．二、填空题（本大题7小题，每空1分，共21分）8．（3分）（2012•东莞）电磁波在真空中的传播速度是3×108m/s （填单位）；电磁波的波长越长其频率就越低；电磁波能（选填“能”或“不能”）在空气中传播．【解答】解：由课本基础知识可知，电磁波在真空中的传播速度为：3×108m/s．任何一种频率的电磁波在真空中的传播速度都相同，则电磁波的波长与频率成反比，所以电磁波的频率越高，它的波长就越短．频率越低，波长越长．电磁波的传播不需要介质，可以在空气中传播．故答案为：m/s；低；能．9．（3分）（2012•东莞）如图是固定在水平桌面上的圆弧轨道，将一小球由轨道的P点自由释放，滚动到Q点．在此过程中，动能先变大后变小，重力势能先变小后变大．【解答】解：（1）小球由轨道的P点自由释放，在运动到轨道最低点的过程中，小球的质量不变，高度降低，重力势能变小，速度越来越快，动能变大；（2）在小球由最低点滚动到Q点的过程中，小球质量不变，高度变高，重力势能变大，速度越来越小，动能变小．故答案为：大；小；先变小后变大．10．（3分）（2012•东莞）如图是探究电磁感应现象的实验装置．保持U形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此时灵敏电流表的指针不偏转；若金属棒ab水平向左运动，此时灵敏电流表的指针偏转．如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动时，灵敏电流表的指针偏转．（均选填“偏转”或“不偏转”）【解答】解：闭合开关，金属棒为闭合电路的一部分导体，（1）若金属棒ab竖直向上运动，金属棒不切割磁感线，不会产生感应电流，此时灵敏电流表的指针不偏转；（2）若金属棒ab水平向左运动，金属棒切割磁感线，产生感应电流，此时灵敏电流表的指针偏转；（3）保持金属棒ab不动，当U形磁铁水平向右运动时，金属棒和磁场之间发生相对运动，金属棒也切割磁感线，产生感应电流，此时灵敏电流表的指针偏转．故答案为：不偏转；偏转；偏转．11．（3分）（2012•东莞）如图的装置可用来定性研究焦耳定律．将电阻R甲与R乙（R甲＞R乙）串联在电路中是为了使时间和电流相同，通过温度计示数的变化可以比较电流产生热量的多少．【解答】解：（1）如图的装置可用来定性研究焦耳定律；（2）将电阻R甲与R乙串联在电路中是为了使时间和电流相同；（3）通过温度计示数的变化可以比较电流产生热量的多少．故答案为：焦耳；电流；电流产生热量．12．（3分）（2012•广东）某实心正立方体金属块的质量是m，边长是a，则金属块的密度ρ= （用m、a表示）．取6个这样的金属块，分别以如图的甲、乙两种方式放置在水平地面上，则甲、乙两种方式放置的金属块对水平地面的压力之比F甲：F乙= 1：1 ，压强之比P甲：P乙= 2：3 ．【解答】解：（1）金属块的体积：V=a3，金属块的密度：ρ==；（2）由题知6个金属块放在水平地面上，对地面的压力：F甲=F乙=G总=6G=6mg，所以F甲：F 乙=1：1；由图知，地面的受力面积S甲=3a2，S乙=2a2，所以S甲：S乙=3a2：2a2=3：2，∵p=，F甲：F乙=1：1；S甲：S乙=3：2，∴p甲：p乙=2：3．故答案为：；1：1；2：3．13．（3分）（2012•东莞）某托盘天平的全部砝码及标尺如图，此天平的称量（即称量范围）是0～210 g．若将此天平调节平衡后测一物体的质量，物体应放在左盘．当加入一定量的砝码后，发现天平的指针偏向分度盘的左侧，再加入最小的砝码，指针偏向分度盘的右侧，这时应该取下最小砝码，向右移动游码，直至天平平衡．【解答】解：（1）天平的最大测量值是：100g+50g+20g+20g+10g+5g+5g=210g．（2）用天平称量物体质量时，物体放在天平的左盘，砝码放在天平的右盘．（3）当加人一定量的砝码后，发现天平的指针偏向分度盘的左侧，说明天平的左端下沉，再加入最小的砝码，指针偏向分度盘的右侧，说明天平的右端下沉，这时应该取下最小砝码，向右移动游码．故答案为：0～210；左；取下最小砝码，向右移动游码．14．（3分）（2012•广东）有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为60 Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是12 Ⅴ，滑动变阻器R连入电路的阻值是40 Ω．【解答】解：（1）灯泡正常工作时的电压U L=24V，由图可知通过灯泡的电流I L=0.4A，灯泡的电阻R L===60Ω；（2）由图象可知，当U L′=12V，I=I L′=0.3A时，灯泡的实际功率为3.6W，此时滑动变阻器两端的电压U滑=U﹣U L′=24V﹣12V=12V，滑动变阻器接入电路的电阻R滑===40Ω．故答案为：60；12；40．三、作图题（共8分）15．（8分）（2012•东莞）（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．（2）如图2，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．（3）画出图3中入射光线AO的反射光线．（4）根据图4中光的传播方向，在虚线框内画上凸透镜或凹透镜．（5）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图5的电路连接完整．【解答】解：（1）重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如下图：（2）过支点O向F的作用线做垂线，垂线段的长度为F的力臂，如图所示：或（3）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线．如图所示：（4）由给出的光线可知，原本向中间会聚的光线经透镜折射后变得平行不再会聚，故虚线框内的是凹透镜，如图所示：（5）两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，如下图所示：四、实验题（本大题3小题，共19分）16．（6分）（2012•东莞）如图1用刻度尺测量一物体的宽度，该刻度尺的分度值是1mm ，物体的宽度是 1.40 cm．（2）如图2，电能表的示数为1931.6 度；在某段时间内转盘转过1000转，表示此段时间内用了0.4 度电．（3）如图3的电压表，若选0～3V的量程，读数为 2.6 V；若选0～15Ⅴ的量程，读数为13 V．【解答】解：（1）此刻度尺的分度值为1mm，所以物体长度为L=1.40cm；（2）电能表的示数为1931.6kwh；设消耗的电能为W，根据题意得=W=0.4kwh；（3）电压表选0～3Ⅴ的量程，读数为2.6V；若选0～15Ⅴ的量程，读数为13V．故答案为：（1）1mm；1.40；（2）1931.6；0.4；（3）2.6；13．17．（7分）（2012•中山）如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（不计细线重，g取10N/kg）（1）除图中的器材外，还需要的测量工具是刻度尺．（2）小王从圆柱体接触水面至接触容器底之前，分别记下h和F，并将测量的结果填写在下面的表格中．1 2 3 4 5 6 7 8 9实验次序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据，在图中的方格纸中画出F与h关系的图象．②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F 减小；在物体A浸没后，当增大h时，弹簧测力计的示数F 不变．（均选填“增大”、“减小”或“不变”）③从表格中可知：在做次序3的实验时，物体A受到的浮力为 2.4 N．（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了900 Pa．【解答】解：（1）弹簧测力计测量拉力，物体底面到水面的距离需要使用刻度尺测量；（2）①根据实验数据做出图象如下：②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F减小；在物体A浸没后，当增大h时，弹簧测力计的示数F不变；③由实验次序1知，物体的重力为G=9N，实验次序3中弹簧测力计的拉力为F=6.6N，所以此时受到的浮力为F浮=G﹣F=9N﹣6.6N=2.4N；（3）物体完全浸没时排开水的体积为V排=V0=S0h0=60cm2×12cm=720cm3排开水的深度为h===9cm=0.09m增加的压强为P=ρgh=1.0×103kg/m3×10N/kg×0.09m=900Pa故答案为：（1）刻度尺；（2）①F与h图象关系如下：②减小；不变③2.4；（3）900．18．（6分）（2012•东莞）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 F （选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：保持定值电阻两端电压为1.5V不变．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是“50Ω 1A”．他这样选择的理由是：当20Ω的电阻接入a、b间时，为使电压表的示数为1.5V，滑动变阻器接入电路中的阻值是40Ω；若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数始终无法达到1.5V ．【解答】解：（1）电路中的最大电流I=═=0.6A；则电流表的量程为0～0.6A；故将电流表“0.6A”的接线柱与开关的右接线柱相连，“﹣”接线柱与电阻丝的b接线柱相连；如图所示：（2）将5Ω的电阻换成了10Ω的电阻时，串联电路的总电阻变大，根据欧姆定律可知电路中电流变小，滑动变阻器分得的电压变小，电阻分得的电压变大；要探究电流和电阻之间关系，必须保持电阻两端的电压不变，即与电阻并联的电压表示数不变，所以应调节滑片向F 移动，增大滑动变阻器接入电路的电阻，使电压表的示数达到1.5V时，读取电流表示数．因此小李移动变阻器滑片P的目的保持定值电阻两端电压为1.5V不变．（3）当20Ω的电阻接入a、b间时，为使电压表的示数为1.5V，滑动变阻器接入电路中的阻值是40Ω；若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数。

2012年广东省深圳市中考物理试卷一、选择题（本部分38小题，每小题1.5分，共57分．每小题只有一个选项符合题意）21．（1.5分）如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（）A．橡皮B．陶瓷C．塑料D．铅笔22．（1.5分）下列相关物理量的估值合理的是（）A．小轿车的车速约100m/s B．正常新生婴儿的质量约7kgC．教室房间的高度约3.3m D．深圳全年平均气温约35℃23．（1.5分）春季，深圳会出现“回南天”现象，墙壁和地板都非常潮湿，甚至会“出水”．这里涉及到的物态变化是（）A．液化B．升华C．汽化D．凝华24．（1.5分）我们能分辨出隔壁房间用钢琴、小提琴和手风琴三种乐器演奏的同一首曲子，这主要是根据声音的（）A．音调B．音色C．频率D．响度25．（1.5分）下列有关光现象的描述正确的是（）A．近视眼应配戴凸透镜来矫正B．平面镜成像是由光的反射形成的C．照相机形成的是正立、缩小的实像D．向平面镜走近时，人在镜中的像将变大26．（1.5分）落满树叶的道路上，当一辆高速行驶的汽车经过时，树叶会（）A．从路边“吸向”车旁B ．从车旁飞向路边C．只向上飞扬D．不受影响27．（1.5分）如图所示，灯L1比L2亮，下列描述错误的是（）A．L1的电阻比L2的电阻大B．L1两端的电压比L2两端的电压大C．通过L1的电流比L2的电流大D．L1的实际功率比L2的实际功率大28．（1.5分）从如图所示的电能表中，可以获得的正确信息是（）A．电能表的读数为3572kW•hB．电能表转盘转过2500转消耗电功率1kWC．用电器正常工作时的总功率不得超过2200WD．用电器正常工作时的总功率不得超过4400W29．（1.5分）如图所示正确的是（）A．照明电路的连线B．通电螺线管周围的磁感应线C．光由玻璃斜射入空气D．L是F的力臂30．（1.5分）下列说法中正确的是（）A．电灯和电铃都应用了电磁铁B．发电机工作时将机械能转化为电能C．磁场和磁感线是客观存在的D．电动机是利用电磁感应现象制成的31．（1.5分）如图所示，木箱重600N，小明用F=200N的力沿水平方向推木箱，木箱做匀速直线运动．当推力增大到240N时，此时的摩擦力为（）A．600N B．200N C．240N D．大于200N小于240N32．（1.5分）水是生命之源．图中能正确描述水的各物理量之间的关系图象是（）A ．水的重力与质量 B．水的密度与质量C．水的比热与温度 D．水的压强与深度二、选择题：（非选择题共计43分，请将答案写在答题卡相应位置上）．46．（4分）用伏安法测量某电阻R X的阻值．（1）如图1示，当滑动变阻器的滑片向右移动时，电流表的示数增大，则导线的M端应与滑动变阻器的接线柱连接（填“B”或“C”或“D”）．（2）图2是根据实验数据画出的U﹣I关系图．由图可知：R X两端电压变化时，它的阻值（填“变化”或“不变化”），导致这种现象的原因是；（3）如图2，当电压为1.8V时，R X的阻值为Ω．47．（3分）受阿基米德辨别真伪皇冠故事的启发，小明设计了一个测量碗的密度的探究实验，实验步骤及实验数据如图所示．根据实验数据，填写计算结果：（1）碗的体积为cm3；（2）碗的质量为g；（3）碗的密度为g/cm3．48．（7分）如图某索道最高处到最低处全长3000m，上下高度差为600m，吊车与钢索的总接触面积为0.01m2，吊车承载两人后的总重力为2500N．（1）求此吊车在水平索道上静止时钢索承受的压强．（2）求此吊车从索道最高处运行到最低处重力所做的功．（3）当此吊车从索道最高处以2m/s的速度匀速运行到最低处，求总重力的功率．2012年广东省深圳市中考物理试卷参考答案与试题解析一、选择题（本部分38小题，每小题1.5分，共57分．每小题只有一个选项符合题意）21．（1.5分）（2012•深圳）如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（）A．橡皮B．陶瓷C．塑料D．铅笔【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．【解答】解：橡皮、陶瓷、塑料都是绝缘体，不能使电路形成通路．铅笔芯是导体，能使电路形成通路．故选D．22．（1.5分）（2012•深圳）下列相关物理量的估值合理的是（）A．小轿车的车速约100m/s B．正常新生婴儿的质量约7kgC．教室房间的高度约3.3m D．深圳全年平均气温约35℃【分析】根据生活经验，对轿车速度、新生儿质量、房间高度、平均温度做符合实际的估算，逐一分析各选项，作出判断．【解答】解：A、小轿车的车速约100km/h=≈27.78m/s，100m/s不符合实际；B、正常新生婴儿的质量约2.5kg～4kg，7kg不符合实际；C、教室房间的高度约3.3m，符合实际；D、深圳全年平均气温约22℃，35℃不符合实际；故选C．23．（1.5分）（2012•深圳）春季，深圳会出现“回南天”现象，墙壁和地板都非常潮湿，甚至会“出水”．这里涉及到的物态变化是（）A．液化B．升华C．汽化D．凝华【分析】物体由气态变为液态是液化现象．解答此题首先要弄清墙壁上出水的形成过程，然后再结合相关的物态变化知识进行判断．【解答】解：潮湿的空气中含有大量水蒸气，水蒸气遇冷放热液化成水，附着在墙壁、地板上，因此墙壁会出水，地板湿漉漉的．故选A．24．（1.5分）（2012•深圳）我们能分辨出隔壁房间用钢琴、小提琴和手风琴三种乐器演奏的同一首曲子，这主要是根据声音的（）A．音调B．音色C．频率D．响度【分析】本题考查对声音三个特征的区分，音调是指声音的高低，响度是指人耳感觉的声音的强弱（大小），音色是指声音的品质与特色．它与发声物体的材料有关，不同物体发声的音色是不同的．【解答】解：三种乐器演奏的同一首曲子，振动物体的材料不同，所以发出声音的音色也就不同．故选B．25．（1.5分）（2012•深圳）下列有关光现象的描述正确的是（）A．近视眼应配戴凸透镜来矫正B．平面镜成像是由光的反射形成的C．照相机形成的是正立、缩小的实像D．向平面镜走近时，人在镜中的像将变大【分析】A、利用近视眼的成因进行分析和判断．BD、利用平面镜成像的原理及特点来分析和判断．C、利用照相机的工作原理来分析和判断．【解答】解：A、近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，即应佩戴凹透镜矫正．说法错误，不符合题意．B、物体发出（或反射）的光线射到平面镜表面时，会发生光的反射，反射光线的反向延长线相交就形成了物体的虚像，所以平面镜成像的原理是光的反射．说法正确，符合题意．C、照相机是利用凸透镜能成倒立、缩小的实像的原理制成的．说法错误，不符合题意．D、向平面镜走近时，人在镜中的像将不变．说法错误，不符合题意．故选B．26．（1.5分）（2012•深圳）落满树叶的道路上，当一辆高速行驶的汽车经过时，树叶会（）A．从路边“吸向”车旁B．从车旁飞向路边C．只向上飞扬D．不受影响【分析】流体流速越快的地方压强越小，汽车驶过地方的空气流动速度加快，压强减小，小于周围的压强．【解答】解：汽车驶过的地方空气流动速度大，压强小，其它地方的空气流速小压强大，树叶受到的压强差不同，压力差不同，树叶被压向汽车行驶的地方．故选A．27．（1.5分）（2012•深圳）如图所示，灯L1比L2亮，下列描述错误的是（）A．L1的电阻比L2的电阻大B．L1两端的电压比L2两端的电压大C．通过L1的电流比L2的电流大D．L1的实际功率比L2的实际功率大【分析】（1）两灯串联在电路中，则电流一定相等，与电灯的电阻大小无关；（2）亮度指的是实际功率，串联时用P=I2R 比较实际功率，并联时用P=比较实际功率．【解答】解：（1）串联时电流，处处相等，故C选项说法不正确，符合题意．（2）灯L1比L2亮，说明灯L1的实际功率比L2的大，故D选项说法正确，但不符合题意．（3）根据公式P=I2R可得，电流相等，并且L1亮，因此L1的电阻大，故A选项说法正确，但不符合题意．（4）根据U=IR得，电流相等，L1的电阻大，因此L1两端的电压也大，故B选项说法正确，但不符合题意．故选C．28．（1.5分）（2012•深圳）从如图所示的电能表中，可以获得的正确信息是（）A．电能表的读数为3572kW•hB．电能表转盘转过2500转消耗电功率1kWC．用电器正常工作时的总功率不得超过2200WD．用电器正常工作时的总功率不得超过4400W【分析】（1）电能表是测量用电器在一定时间内消耗电能多少的仪表．（2）电能表是读数方法：最后一位是小数，单位是kW•h．（3）2500r/kW•h，表示每消耗1kW•h的电能，电能表的转盘转2500转；（4）从电能表的表盘上可以看出，电能表的额定电压为220V；标定电流为10A；额定最大电流为20A；根据公式P=UI可求用电器正常工作时的总功率；【解答】解：A 当前电能表的读数为357.2kW•h．此说法错误；B 2500r/kW•h，表示每消耗1kW•h的电能，电能表的转盘转2500转．此说法错误；C、D 用电器正常工作时总功率不能超过P=UI=220V×10A=2200W．故C说法正确、D错误．故选C．29．（1.5分）（2012•深圳）如图所示正确的是（）A．照明电路的连线B．通电螺线管周围的磁感应线C．光由玻璃斜射入空气D．L是F的力臂【分析】要解决此题，需要掌握：A、开关控制灯泡时，火线首先接入开关，再接入灯泡顶端的金属点，零线直接接入灯泡的螺旋套．B、根据安培定则，由电流方向判断通电螺旋管的极性；知道在磁体的外部磁感线都是从磁体的北极出来，回到南极．C、光的折射定律，知道光从其它透明介质斜射入空气时，折射角大于入射角．D、力臂的概念，知道力臂是从支点到力的作用线的距离．【解答】解：A、开关控制灯泡时，火线首先接入开关，再接入灯泡顶端的金属点，零线直接接入灯泡的螺旋套．这种连接方法，开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，更换灯泡时更安全．如图连接，开关在火线和灯泡之间，零线直接接入灯泡顶端的金属点，虽然能控制灯泡，但是安全性很差．连接错误．不符合题意．B、根据安培定则，用右手握住螺旋管，四指指向电流的方向，大拇指所指的方向是N极，由此可以判断螺旋管的左端的S极，右端是N极，根据磁体周围的磁感线都是从N极出发，进入S极．图中磁感线方向正确，符合题意．C、光从玻璃斜射入空气中，折射角应大于入射角，折射光线远离法线，从图象可以看出该图，折射光线远离了法线，所以C图符合题意．D、图中顶端为支点，F为动力，力臂L是支点到动力F作用线的距离，由支点向动力作用线做垂线，垂线段的长度即为动力臂，所以D图正确，符合题意．故选BCD．30．（1.5分）（2012•深圳）下列说法中正确的是（）A．电灯和电铃都应用了电磁铁B．发电机工作时将机械能转化为电能C．磁场和磁感线是客观存在的D．电动机是利用电磁感应现象制成的【分析】（1）电灯是利用电流的热效应来工作的；电铃是利用电流的磁效应来工作的；（2）发电机的原理是电磁感应；（3）磁感线是人们为了研究方便而引进的线，实际并不存在；（4）电动机是利用通电导线在磁场中受力转动来工作的．【解答】解：A、电灯不是应用电磁铁来工作的；电铃是应用电磁铁来工作的；故A错误；B、发电机工作时将机械能转化为电能，故B正确；C、磁场实际存在，而磁感线是不存在的；故C错误；D、电动机不是利用电磁感应来工作的，是利用通电导线在磁场中受力转动来工作的；故D错误．故选B．31．（1.5分）（2012•深圳）如图所示，木箱重600N，小明用F=200N的力沿水平方向推木箱，木箱做匀速直线运动．当推力增大到240N时，此时的摩擦力为（）A．600N B．200NC．240N D．大于200N小于240N【分析】（1）木箱静止或作匀速直线运动时，受到平衡力的作用，水平方向的推力和摩擦力是平衡力．（2）影响摩擦力大小的因素：一是压力的大小；二是接触面的粗糙程度．（3）二力平衡的条件：等大、反向、同直线、同物体．【解答】解：（1）重600N的木箱放在水平桌面上，在200N的水平推力作用下，木箱恰好作匀速直线运动，此时木箱在水平方向受推力和摩擦力作用，二力是平衡力．根据二力平衡条件可知，摩擦力等于推力，即200N．（2）如果作用在木箱上的水平推力为240N，木箱作加速运动，由于木箱对地面的压力、以及接触面的粗糙程度没变，因此木箱受到的摩擦力不变，摩擦力仍为做匀速直线运动时的摩擦力，即200N．故选B．32．（1.5分）（2012•深圳）水是生命之源．图中能正确描述水的各物理量之间的关系图象是（）A．水的重力与质量B．水的密度与质量C．水的比热与温度D．水的压强与深度【分析】（1）水的重力与它的质量成正比；（2）密度是单位体积某种物质的质量，是物质的一种特性，与质量和体积无关；（3）比热容是物质的一种属性，它是由物质本身所决定的，对于某种物质，它的比热容是一定的；（4）液体压强与液体的密度和深度有关，随深度的增加而增大．【解答】解：A、根据重力与质量成正比的关系，即G=mg，该图象是一条过原点的倾斜直线，故A 错；B、水的密度是物质的一种特性，水的密度与质量和体积无关，而题干中的图象却反应出水的密度与质量成正比关系，故B错；C、比热容是物质的一种属性，它是由物质本身所决定的，不随温度的改变而变化，故C错．D 、随着水的深度的变大，水的压强也变大，水的温度也变大．正确．故选D．二、选择题：（非选择题共计43分，请将答案写在答题卡相应位置上）．46．（4分）（2012•深圳）用伏安法测量某电阻R X的阻值．（1）如图1示，当滑动变阻器的滑片向右移动时，电流表的示数增大，则导线的M端应与滑动变阻器的C接线柱连接（填“B”或“C”或“D”）．（2）图2是根据实验数据画出的U﹣I关系图．由图可知：R X两端电压变化时，它的阻值变化（填“变化”或“不变化”），导致这种现象的原因是电阻大小与温度有关；（3）如图2，当电压为1.8V时，R X的阻值为3Ω．【分析】（1）当滑动变阻器的滑片向右移动时，电流表的示数增大说明电路中的电阻变小，滑动变阻器接入电路的电阻变小，据此进行判断；（2）由图象可知通过R X的电流与两端的电压不成正比，所以电阻的阻值是变化，然后根据影响电阻大小的因素，分析电阻变化的原因；（3）根据图2读出，当电压为1.8V时通过R X的电流，再根据欧姆定律求出R X的阻值．【解答】解：（1）导线的M端应与滑动变阻器的C接线柱连接，当滑片向右移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小，电流表的示数增大．（2）由图2可知，通过R X的电流与两端的电压不成正比，所以灯泡的电阻是变化的；原因是电阻两端电压增大时，对应的电流增大，电阻的温度升高，电阻阻值增大，即电阻大小与温度有关．（3）由图2可知，当U x=1.8V时，I x=0.6A，R x===3Ω．故答案为：（1）C；（2）变化；电阻大小与温度有关；（3）3．47．（3分）（2012•深圳）受阿基米德辨别真伪皇冠故事的启发，小明设计了一个测量碗的密度的探究实验，实验步骤及实验数据如图所示．根据实验数据，填写计算结果：（1）碗的体积为30cm3；（2）碗的质量为60g；（3）碗的密度为2g/cm3．【分析】（1）碗浸没在水中时排开水的体积等于碗的体积；根据量筒的读数方法，分别读出水的体积V1，碗和水的总体积V3，碗的体积V=V3﹣V1．（2）碗漂浮在水面上时，根据量筒的读数方法，读出水及碗所排开水的总体积V2，碗所排开水的体积V排=V2﹣V1，然后由m=ρV求出碗排开水的质量；对碗进行受力分析，根据平衡条件求出碗所受的重力，然后求出碗的质量．（3）根据密度公式求出碗的密度．【解答】解：（1）由图甲知，水的体积V1=500mL，由图丙知，碗和水的总体积V3=530mL，碗的体积V=V3﹣V1=530mL﹣500mL=30mL=30cm3；故答案为：30．（2）由图乙知，水与碗所排开水的总体积V2=560mL，碗所排开水的体积V排=V2﹣V1=560mL﹣500mL=60mL，碗所排开水的质量m水=ρ水V排=1g/mL×60mL=60g；碗漂浮在水面上时，碗受竖直向下的重力G碗=m碗g，竖直向上的浮力F浮═m水g，处于平衡状态，由平衡条件得：G碗=F浮，即：m碗g=m水g ，所以m碗=m水=60g；故答案为：60．（3）碗的密度ρ碗===2g/cm 3；故答案为：2．48．（7分）（2012•深圳）如图某索道最高处到最低处全长3000m，上下高度差为600m，吊车与钢索的总接触面积为0.01m2，吊车承载两人后的总重力为2500N．（1）求此吊车在水平索道上静止时钢索承受的压强．（2）求此吊车从索道最高处运行到最低处重力所做的功．（3）当此吊车从索道最高处以2m/s的速度匀速运行到最低处，求总重力的功率．【分析】（1）吊车对钢索的压力等于吊车重，知道吊车与钢索的接触面积，利用压强公式P=求钢索承受的压强；（2）知道索道长和吊车运行时间，利用速度公式求吊车的速度；知道吊车重和上、下高度差（下降高度），利用功的公式求吊车的重力共做功；（3）已知索道长度和运行的速度，可以得到运行的时间；已知重力做的功和运行时间，利用P=得到总重力的功率．【解答】解：（1）吊车对钢索的压力为F=G=2500N，钢索承受的压强为P===2.5×105Pa；（2）重力做的功为W=Gh=2500N×600m=1.5×106J；（3）吊车下行的时间为t===1500s总重力的功率为P===1000W．答：（1）吊车在水平索道上静止时钢索承受的压强为2.5×105Pa；（2）重力做的功为1.5×106J；（3）总重力的功率为1000W．。

广东省广州市2012年初中毕业生学业考试物理答案解析一、选择题1.【答案】A【解析】人的高度大约在2m左右，躺着和站着的长度相差不大，准确到毫米就可以了；所以根据题中的选项，要用量程是3m，分度值是1mm的刻度尺，即选项A准确；故选A。

【提示】（1）首先估计物体的长度和物体对准确程度的要求；（2）刻度尺的选取要根据测量需要达到的准确程度来选取；（3）为了减小误差，测量时要尽量进行一次测量，即刻度尺的量程要大于物体的长度。

【考点】刻度尺的使用。

2.【答案】D【解析】电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。

故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故A错误；使用测电笔时，一定要接触笔尾的金属体，这样才能构成闭合回路，达到辨别火线和零线的目的，故B错误；电冰箱一定要使用三孔插座，且金属外壳要接地。

因为当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故C选项不符合题意；火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，故D正确。

故选D。

【提示】使用测电笔时，手一定要接触笔尾的金属体。

对于金属外壳的家用电器，金属外壳一定接地，使用三孔插座，发生触电事故。

灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。

电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。

【考点】安全用电原则。

3.【答案】C【解析】该题中老师觉得小明的发言声音太小，即想让他说话声音大一些，故老师是要求小明提高声音的响度。

故选C。

【提示】声音的特性有三个：音调、响度和音色。

音调是指声音的高低，与振动频率有关；响度是指声音的大小，跟距声源的远近和振幅有关；音色又叫音品是指声音的品质与特色，它跟发声体的材料和结构有关。

【考点】音调、响度与音色的区分。

4.【答案】C【解析】太阳光照射到苹果上，其他颜色的光都被吸收了，只有红光被反射，所以呈现红色。
