输电线路防振锤的安装方案设计

2023年变电所防振锤更换施工方案____年变电所防振锤更换施工方案一、工程概述随着变电所运行时间的增长，设备老化以及维修更换的需要逐渐增多，其中变电所防振锤的更换也成为必要的工程。

本施工方案将对____年变电所防振锤更换工程进行详细介绍，包括工程背景、工程范围、工程目标、施工内容、施工流程、施工措施以及质量控制措施。

二、工程背景变电所是电力系统中的重要设备，用于将高压电流转变为低压电流，然后供应给各种用户。

然而，变电所在运行过程中会产生较大的振动，为了减小振动对设备的损坏，防止设备损坏，需要在变电所安装防振锤。

然而，随着时间的推移，防振锤的性能会下降，需要定期更换以保证设备的正常运行。

三、工程范围本次工程包括对变电所中的所有防振锤进行更换，涵盖的设备包括变压器、开关设备、绝缘子等等。

具体的更换范围将根据现场实际情况进行确定。

四、工程目标本次工程的目标是将变电所中老化的防振锤全部更换为新的防振锤，并确保设备正常运行，有效减小振动对设备的影响。

五、施工内容1. 施工准备在施工开始之前，需要进行充分的准备工作，包括制定详细的施工方案、制定施工进度计划、购买所需材料和设备、组织施工人员等。

2. 现场测量在更换防振锤之前，需要对现场进行测量，包括测量振动频率、振幅等参数，以确定所需更换的防振锤的性能指标。

3. 防振锤更换根据测量结果和设备要求，选择合适的防振锤进行更换。

更换过程中，需要先将原有的防振锤拆除，然后安装新的防振锤，确保安装质量和位置的准确性。

4. 施工记录在施工过程中，需要做好详细的施工记录，包括施工时间、施工人员、使用的材料和设备、施工过程中的问题和处理方法等，以备后续参考。

六、施工流程1. 施工准备阶段明确工程目标和范围，制定详细的施工方案和进度计划，购买所需材料和设备，组织施工人员。

2. 现场测量阶段根据现场实际情况，进行振动参数的测量和记录，确定所需更换的防振锤的性能指标。

3. 防振锤更换阶段根据测量结果和设备要求，选择合适的防振锤进行更换。

导线防震锤施工方案1. 引言导线是输电线路中的重要组成部分，承载着电能传输的任务。

然而，在自然环境条件下，特别是在强风、地震等恶劣条件下，导线容易受到震动和振荡的影响，可能会导致断线、杆塔倒塌等严重后果。

为了确保输电线路的可靠性和安全性，我们需要在导线附近安装防震锤。

本文将介绍导线防震锤的施工方案，确保其正确且稳定地安装在输电线路上。

2. 施工准备在开始施工之前，需要进行一系列准备工作，确保施工过程的顺利进行。

2.1 工具和材料准备•铁锤：用于锤打地面和导线防震锤，建议选择重量适中的铁锤。

•螺丝刀：用于拧紧螺丝和螺母。

•扳手：用于固定导线防震锤。

•导线防震锤：根据实际需要选择合适的规格型号。

•安全带：用于保护施工人员的安全。

•防护手套：用于保护施工人员的手部。

2.2 施工人员培训在施工开始之前，施工人员应接受相关培训，了解导线防震锤的安装方法和注意事项。

他们应该了解施工区域的环境条件，并掌握安全操作规程。

2.3 施工区域评估在施工之前，需要对施工区域进行评估。

评估内容包括地形、土壤条件、导线形状等。

评估结果将决定施工方案的具体安排。

3. 施工步骤3.1 确定安装位置根据导线的走向和实际需要，选择合适的位置进行导线防震锤的安装。

安装位置应在导线正下方，以最大限度地减小导线振动对杆塔的冲击。

3.2 打造基础在安装位置附近挖掘一个合适大小的基础坑，并清理坑内的杂物。

基础坑的尺寸应根据导线防震锤的具体要求进行设计。

3.3 安装导线防震锤将导线防震锤安装在基础坑中，并确保其与地面紧密接触。

使用合适的螺栓和螺母将导线防震锤固定在基础坑内。

3.4 调整导线防震锤位置根据实际需要，调整导线防震锤的位置，确保其在导线正下方，并与导线保持一定的距离。

调整后，再次检查导线防震锤与地面的接触情况。

3.5 固定导线防震锤使用扳手等工具，拧紧螺丝和螺母，固定导线防震锤。

确保导线防震锤与基础坑紧密结合，并能够承受导线的振动。

浅析输电线路中防震锤的安装措施摘要：防震锤是广泛应用于输电线路中，用于消耗微风振动的强度和保护输电线免受疲劳损害。

经过不断的改进防震锤的种类也推陈出新，不断提高着自身的防损作用。

因此，在安装过程中应当做出合理的选型，准确的分析谐振频率，正确的选择安装位置，严控安装要点，这样才能保证其有效。

关键词：微风振动；防震锤选用；安装要点1、影响电力电路的微风振动输电线路的导线在微风1-3级风的作用下，将产生周期性的振动，也就是微风振动。

主要的特征就是振幅小，一般不会超过10mm；频率高，一般为3Hz－120Hz；振动的形态为正弦拍频波。

微风振动的另外一个特征就是作用的时间长，有时可达数天。

微风振动的主要危害就是导致线路的疲劳最终形成断股，对金具、杆塔也会造成损害。

总结其危害主要由两个方面：1)随着断股的加剧，就会导致断线事故，这严重的威胁了供电系统的安全；2)微微风振动的发生会限制导线提高其预应力值，对降低输电线路的造就产生影响。

目前降低微风振动的主要方法就是金具的使用。

2、电力线路中防振锤的使用2.1防振锤简介供电力系统选择的消振装置有很多种，在实践中广泛在架设输电线路中采用的是防止微风振动的构件就是防震锤。

防震锤：是一种专门用来防止微风振动而设计的在导线上安装的一种构件。

从原来上来看，防震锤是由一段较短的钢绞线在其两端各安装一个重锤。

中间安装有能够挂在导线上的夹板，当导线产生振动的时候，防震锤的钢绞线两端也不断的上下晃动，以此消耗从导线传来的振动能量，从而降低了导线的振幅，以此来降低微风振动危害。

2.2防振锤的选取和种类经验表明，如果可以正确的选择防震锤，一般可以减少90％的架空导线的振动应力。

选择防震锤一般可以从以下几个方面出发：1)风速、风能、气候、地理条件；2)导线的阻尼性能曲线；3)掌握和利用线路的振动水平和应变的关系；4)保证功率的平衡。

目前，国内外常用的几种防震锤有以下几种：1)司托克防振锤这种防震锤是司托克布里奇在借鉴了贝特阻尼线功能的基础上。

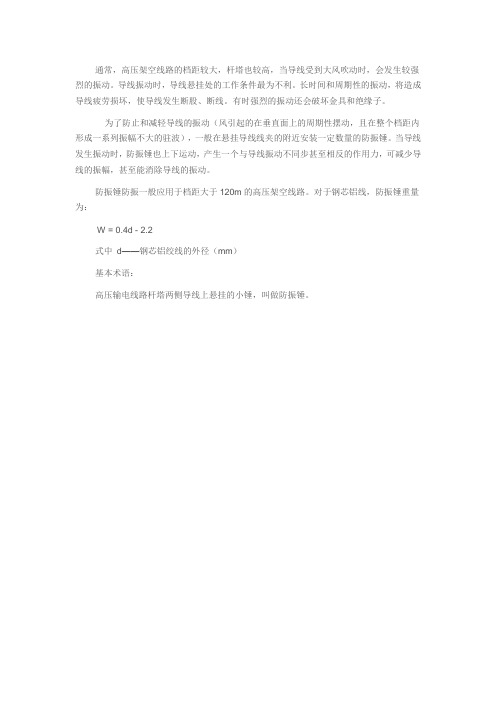

通常，高压架空线路的档距较大，杆塔也较高，当导线受到大风吹动时，会发生较强烈的振动。

导线振动时，导线悬挂处的工作条件最为不利。

长时间和周期性的振动，将造成导线疲劳损坏，使导线发生断股、断线。

有时强烈的振动还会破坏金具和绝缘子。

为了防止和减轻导线的振动（风引起的在垂直面上的周期性摆动，且在整个档距内形成一系列振幅不大的驻波），一般在悬挂导线线夹的附近安装一定数量的防振锤。

当导线发生振动时，防振锤也上下运动，产生一个与导线振动不同步甚至相反的作用力，可减少导线的振幅，甚至能消除导线的振动。

防振锤防振一般应用于档距大于120m的高压架空线路。

对于钢芯铝线，防振锤重量为：W = 0.4d - 2.2式中d——钢芯铝绞线的外径（mm）基本术语：高压输电线路杆塔两侧导线上悬挂的小锤，叫做防振锤。

导（地）线振动：在线路档距中，当架空线受到垂直于线路方向的风力作用时，就会在其背风面形成按一定频率上下交替的稳定涡流（如下图2-3示），在涡流升力分量的作用下，使架空线在其垂直面内产生周期性振荡，称为架空线振动。

当涡流的频率恰好与架空线的自振频率相同时，将会形成架空线的稳定振动波，这种稳定的振动波将在架空线内部产生交变应力，长期作用会造成架空线的损伤。

最严重的地方是架空线线夹出口处。

架空线振动时的最高点（如图2-4中1点）叫做波峰，当导线邻近的另外的一点停留在原有位置（如2点）时，便形成了所谓的波节。

两个相邻波节之间的距离叫做振动的半波长。

两个相邻的半波则称为振动全波长。

两个波峰之间的垂直距离称为波幅（振幅）。

因风力作用而引起的周期性振荡，一般每秒几到几十个周波。

振幅一般不超过几个厘米的“静止波”。

均匀的风速和风向是引起架空线振动的基本因素，其振动的频率，波长和振幅还与架空线的档距长度，年平均运行应力及架空线的材料、直径和张力等因素有关。

防振锤的安装：防振锤的安装位置最好在“波峰”点处，使其上下甩动幅度最大，从而起到消耗最大振动能量的作用。

送电线路导、地线防震锤防滑装置的设计与应用为保证输电线路设备安全稳定运行，降低设备缺陷率，做到多供少损、提高效率，在输电线路设备运行方面，导、地线防震锤滑跑及位移，使导、地线无法消耗振动能量（有甚者加剧导、地线振动能量），对架空电力线路导、地线造成疲劳，发生导、地线断股、断线、倒塔、相间短路等事故的发生，对线路安全和供电可靠率带来了很大的影响。

为减少导、地线防震锤滑跑及位移对线路造成的危害，我们经过这几年的研究与探讨设计了一下导、地线防震锤防滑措施，希望应用于实际线路工作中，为输电线路安全运行做出贡献。

标签：防震锤防滑一、引言：1、企业工作目标：多供少损、提高效率，保证线路安全稳定、经济运行。

抓管理、保质量、求效益、安全第一。

2、导、地线防震锤位移及滑出对架空电力线路导、地线的危害：（1）导、地线防震锤位移及滑出，无法消耗导、地线振动能量（有甚者加剧导、地线振动能量），对架空电力线路导、地线造成疲劳，发生导、地线断线、倒塔等事故的发生。

（2）导、地线防震锤位移及滑出对架空电力线路导、地线不规则振动造成疲劳断股现象，特别是耐张线夹接口处容易造成断股现象，铝股突出后，可造成绝缘间隙不够或相间短路等跳闸事故。

（3）电力生产中，防震锤滑出是高频率故障，近几年，我工区所管辖的输电线路上每年都有多处导、地线防震锤滑出、位移情况出现。

滑出、位移的防震锤要求必须要求短期尽快复位，复位就得对全线路进行停电，对线路安全和供电可靠率带来了很大的影响。

3、传统导、地线防震锤位移及滑出存在不足：（1）防震锤为全金属结构，以螺栓为固定方式固定在线路导、地线上。

（2）劳动强度大。

导线防震锤在安装过程中，在导线上按要求必须紧密缠绕铝包带，工艺要求高，操作繁琐。

（3）工作效率低。

导线防震锤在安装过程中，在高空安装消耗时间长，安全同样也无法得到保证。

（4）携带不方便。

施工作业人员在施工安装过程，不但要携带防震锤，还要携带铝包带，并且将铝包带定长盘成小盘，攀登杆塔及传递时，均不方便。

变电所防振锤更换施工方案1. 引言在变电所的运行过程中，经常会出现振动和噪音问题。

为了解决这些问题，变电所通常会安装防振锤。

然而，防振锤也会随着时间的推移而磨损，需要定期更换。

为了保证变电所的正常运行，我们制定了以下防振锤更换施工方案。

2. 施工准备工作2.1 确定更换时间根据防振锤的使用寿命和磨损情况，确定更换时间。

通常建议在每个季度对防振锤进行检查，如果发现磨损或损坏的情况，则需要及时更换。

同时还要考虑到变电所的运行计划，选择合适的时间进行更换。

2.2 准备材料和工具根据防振锤的规格和型号，准备好需要更换的防振锤以及相关的安装工具。

同时还要准备好所需的个人防护装备，如安全帽、安全鞋、手套等。

2.3 制定施工计划根据变电所的布局和维护要求，制定详细的施工计划。

包括确定更换顺序、具体更换位置、施工时间等。

3. 施工步骤3.1 停电在进行防振锤更换之前，必须先切断变电所的电源。

确保所有设备和线路都已停电，并进行安全检查，确认不会有电流通过。

3.2 拆卸旧防振锤使用相应的工具，将旧的防振锤拆卸下来。

注意，拆卸过程中要防止防振锤滑落或对周围设备造成损害。

3.3 清理安装位置将拆卸下来的旧防振锤清理干净，并检查安装位置是否有杂物或积尘。

如有，务必清理干净，以确保新的防振锤可以稳固安装。

3.4 安装新防振锤将新的防振锤按照预定的更换顺序和位置安装到变电所的设备或结构上。

确保防振锤安装牢固，没有松动现象。

3.5 调整防振锤根据实际情况，调整防振锤的位置和角度。

保证防振锤可以充分发挥其减震和降噪的效果。

3.6 完成施工检查已安装的新防振锤是否牢固，没有安全隐患。

确保所有工具和材料已经清理干净，变电所设备和线路已经恢复正常供电。

4. 安全注意事项4.1 严格遵守安全操作规范，佩戴必要的个人防护装备，如安全帽、安全鞋、手套等。

4.2 在施工过程中，注意设备和结构的稳固，防止防振锤滑落或对周围设备造成损害。

4.3 在拆卸和安装防振锤时，注意不要将工具和材料遗留在设备或结构内部，以免影响正常运行。

带电更换线路导线防震锤作业指导书1. 作业条件本项作业适用于110kV ～220kV 线路。

500kV 输电线路可作为参考。

本工作为野外高空带电作业，应在晴好天气下进行，风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。

2. 使用工器具及材料3. 作业人员本作业需作业人员5人。

其中：工作负责人1名、等电位作业人员1人、杆上作业人员1人；地面作业人员2人。

带电作业人员必须取得《带电作业资格证》。

4. 安全注意事项及危险点控制 4.1. 安全注意事项 4.1.1.该项生产必须退出所工作线路重合闸，得到调度许可后方可工作。

4.1.2.带电作业开始前，所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm，极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。

4.1.3.杆上人员必须穿戴全套合格的屏蔽服或静电服。

4.1.4.现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护。

4.1.5.上下传递工器具应使用绝缘绳；4.1.6.绝缘工具保持有效绝缘长度操作杆： 110kV—1.3米; 220kV--2.1米人体对带电体、绝缘绳索承力工具： 110kV—1米; 220kV--1.8米对邻相的安全距离： 110kV—1.4米; 220kV—2.5米4.1.7.等电位作业人员应保持对邻相和对地的有效安全距离。

导线线径小于120平方毫米不得挂软梯上人。

4.1.8.加强现场监护，及时纠正不安全动作，天气不良，停止作业。

4.2.危险点控制措施5.1.作业方法：等电位作业法。

5.2.作业步骤5.2.1.接受工作任务，召开班前会，讲解相关安全技术措施及施工方法5.2.2.填写工作票，准备好工器具。

5.2.3.申请停用该线路重合闸，得到调度许可后方可工作。

5.2.4.列队宣读工作票。

工作负责人向成员交待安全、技术及危险点控制措施。

5.2.5.铺设好防潮垫布，现场检测绝缘工器具及安全用具。

5.2.6.杆上作业人员登至横担合适位置挂好吊绳，与地面作业人员配合挂好软梯，挂好等电位人体后备保护绳。

架线工程防震锤安装施工标准工艺下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着现代科技的不断进步，架线工程在城市建设中扮演着越来越重要的角色。

编号：Q/XXX 35—220 KV XXX线停电更换直线杆塔导线防震锤作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XX供电公司XXX
1 范围
本指导书适用于黑龙江省XX供电公司XXX35—220 KV停电更换直线杆塔导线防震锤作业2引用文件
国家电网公司电力安全工作规程（电力线路部分）（试行）—（以下简称安规）
GBJ233 —1990 110~500KV架空电力线路施工及验收规范
DL /T741—2001 架空送电线路运行规程
东电生字[1988]第1514号架空送电线路检修工艺规程
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析及防范措施
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5缺陷消除记录
6验收总结
7作业指导书执行情况评估
8附录
35—220 KV XXX线停电更换直线杆塔导线防震锤
标准化作业指导书编制说明
工作内容：X#、XX#装拆接地线，X#更换导线防震锤
工作时间：XX月XX日XX时XX分至XX时XX分
工作地段：XXX线X#—XX#
工作人员：工作负责人名，工作成员名，作业项目共分为组
工作环境介绍：
作业现场安全措施布置简图：。
