输电线路中防震锤的安装措施
- 格式：doc
- 大小：24.50 KB
- 文档页数：5
下载文档原格式
合集下载
导线防震锤施工方案
导线防震锤施工方案1. 引言导线是输电线路中的重要组成部分，承载着电能传输的任务。
然而，在自然环境条件下，特别是在强风、地震等恶劣条件下，导线容易受到震动和振荡的影响，可能会导致断线、杆塔倒塌等严重后果。
为了确保输电线路的可靠性和安全性，我们需要在导线附近安装防震锤。
本文将介绍导线防震锤的施工方案，确保其正确且稳定地安装在输电线路上。
2. 施工准备在开始施工之前，需要进行一系列准备工作，确保施工过程的顺利进行。
2.1 工具和材料准备•铁锤：用于锤打地面和导线防震锤，建议选择重量适中的铁锤。
•螺丝刀：用于拧紧螺丝和螺母。
•扳手：用于固定导线防震锤。
•导线防震锤：根据实际需要选择合适的规格型号。
•安全带：用于保护施工人员的安全。
•防护手套：用于保护施工人员的手部。
2.2 施工人员培训在施工开始之前，施工人员应接受相关培训，了解导线防震锤的安装方法和注意事项。
他们应该了解施工区域的环境条件，并掌握安全操作规程。
2.3 施工区域评估在施工之前，需要对施工区域进行评估。
评估内容包括地形、土壤条件、导线形状等。
评估结果将决定施工方案的具体安排。
3. 施工步骤3.1 确定安装位置根据导线的走向和实际需要，选择合适的位置进行导线防震锤的安装。
安装位置应在导线正下方，以最大限度地减小导线振动对杆塔的冲击。
3.2 打造基础在安装位置附近挖掘一个合适大小的基础坑，并清理坑内的杂物。
基础坑的尺寸应根据导线防震锤的具体要求进行设计。
3.3 安装导线防震锤将导线防震锤安装在基础坑中，并确保其与地面紧密接触。
使用合适的螺栓和螺母将导线防震锤固定在基础坑内。
3.4 调整导线防震锤位置根据实际需要，调整导线防震锤的位置，确保其在导线正下方，并与导线保持一定的距离。
调整后，再次检查导线防震锤与地面的接触情况。
3.5 固定导线防震锤使用扳手等工具，拧紧螺丝和螺母，固定导线防震锤。
确保导线防震锤与基础坑紧密结合，并能够承受导线的振动。
浅析输电线路中防震锤的安装措施
浅析输电线路中防震锤的安装措施摘要：防震锤是广泛应用于输电线路中，用于消耗微风振动的强度和保护输电线免受疲劳损害。
经过不断的改进防震锤的种类也推陈出新，不断提高着自身的防损作用。
因此，在安装过程中应当做出合理的选型，准确的分析谐振频率，正确的选择安装位置，严控安装要点，这样才能保证其有效。
关键词：微风振动；防震锤选用；安装要点1、影响电力电路的微风振动输电线路的导线在微风1-3级风的作用下，将产生周期性的振动，也就是微风振动。
主要的特征就是振幅小，一般不会超过10mm；频率高，一般为3Hz－120Hz；振动的形态为正弦拍频波。
微风振动的另外一个特征就是作用的时间长，有时可达数天。
微风振动的主要危害就是导致线路的疲劳最终形成断股，对金具、杆塔也会造成损害。
总结其危害主要由两个方面：1)随着断股的加剧，就会导致断线事故，这严重的威胁了供电系统的安全；2)微微风振动的发生会限制导线提高其预应力值，对降低输电线路的造就产生影响。
目前降低微风振动的主要方法就是金具的使用。
2、电力线路中防振锤的使用2.1防振锤简介供电力系统选择的消振装置有很多种，在实践中广泛在架设输电线路中采用的是防止微风振动的构件就是防震锤。
防震锤：是一种专门用来防止微风振动而设计的在导线上安装的一种构件。
从原来上来看，防震锤是由一段较短的钢绞线在其两端各安装一个重锤。
中间安装有能够挂在导线上的夹板，当导线产生振动的时候，防震锤的钢绞线两端也不断的上下晃动，以此消耗从导线传来的振动能量，从而降低了导线的振幅，以此来降低微风振动危害。
2.2防振锤的选取和种类经验表明，如果可以正确的选择防震锤，一般可以减少90％的架空导线的振动应力。
选择防震锤一般可以从以下几个方面出发：1)风速、风能、气候、地理条件；2)导线的阻尼性能曲线；3)掌握和利用线路的振动水平和应变的关系；4)保证功率的平衡。
目前，国内外常用的几种防震锤有以下几种：1)司托克防振锤这种防震锤是司托克布里奇在借鉴了贝特阻尼线功能的基础上。
500kV输电线路带电更换防震锤
（6）塔上电工在作业点距绝缘子串水平距大于1.5米处安 装软梯。 （7）塔上电工配合等电位电工沿软梯进入导线，塔上电 工将绝缘绳一端给等电位电工，等电位电工带好绝缘绳 走线至作业点，将绝缘绳在上子导线上系牢，2号电工 收紧绝缘绳。 （8）地面电工用另一根绝缘绳系好绝缘滑车，并将绝缘 滑车倒挂在以收紧的绝缘绳上，利用收紧的绝缘绳做索 道进行传递。 （9）地面电工将新导线防震锤传递给等电位电工，等电 位电工拆除旧导线防震锤，安装新导线防震锤。
1）绝缘工具：绝缘传递绳、绝缘软梯、绝缘滑车、绝缘绳套 2）金属工具：扭矩扳手、金属软梯头 3）个人防护用具：高强度绝缘保护绳、屏蔽服、静电防护服、导电鞋、安全带 、安全帽 4）辅助安全用具：万用表、兆欧表、防潮占布、对讲机、工具袋 5、作业程序 按照本次作业现场勘察后编写的现场作业指导书。 （1）工作负责人向电网调度申请开工，内容为：本人为工作负责人###，#年# 月#日需在500kV##线路上进行带电更换绝缘子作业，本次作业按
500kV输电线路带电更换防震锤 输电线路带电更换防震锤 输电线路带电更换
二零一零年四月
1、作业方法 等电位直接作业法。 2、适用范围 适用于500kV所有大跨越导线防震锤的更换 3、人员组合 本作业项目工作人员共计5人。其中工作负责人（监护人 ）1人，等电位电工1人，塔上电工1人，地面电工2人。 4、工器具配备 500kV等电位直接作业法带电更换防震锤工器具配备如下 ：
（6）绝缘传递绳和绝缘软梯的有效长度不得小于3.4米，绝缘操作
杆的有效绝缘长度不小于3.7米。 （7）等电位电工沿绝缘软梯进入强电场时，作业人员与接地体河 带电体之间的组合间隙不得小于3.8米。在进入电位过程中其人 体裸露部分与带电体应保持0.4米的距离。 （8）等电位电工应穿着静电防护服、导电鞋，且各部分应连接良 好。屏蔽服内不得贴身穿着化纤类衣服。 （9）塔上电工必须穿着静电防护服、导电鞋、以防感应电的伤害 （10）地面绝缘工具应放在防潮占布上，作业人员应戴清洁干燥手 套，遥测绝缘电阻值不小于700兆欧。
带电更换线路导线防震锤作业指导书_secret
带电更换线路导线防震锤作业指导书1. 作业条件本项作业适用于110kV ～220kV 线路。
500kV 输电线路可作为参考。
本工作为野外高空带电作业，应在晴好天气下进行，风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。
2. 使用工器具及材料3. 作业人员本作业需作业人员5人。
其中：工作负责人1名、等电位作业人员1人、杆上作业人员1人；地面作业人员2人。
带电作业人员必须取得《带电作业资格证》。
4. 安全注意事项及危险点控制 4.1. 安全注意事项 4.1.1.该项生产必须退出所工作线路重合闸，得到调度许可后方可工作。
4.1.2.带电作业开始前，所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm，极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。
4.1.3.杆上人员必须穿戴全套合格的屏蔽服或静电服。
4.1.4.现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护。
4.1.5.上下传递工器具应使用绝缘绳；4.1.6.绝缘工具保持有效绝缘长度操作杆： 110kV—1.3米; 220kV--2.1米人体对带电体、绝缘绳索承力工具： 110kV—1米; 220kV--1.8米对邻相的安全距离： 110kV—1.4米; 220kV—2.5米4.1.7.等电位作业人员应保持对邻相和对地的有效安全距离。
导线线径小于120平方毫米不得挂软梯上人。
4.1.8.加强现场监护，及时纠正不安全动作，天气不良，停止作业。
4.2.危险点控制措施5.1.作业方法：等电位作业法。
5.2.作业步骤5.2.1.接受工作任务，召开班前会，讲解相关安全技术措施及施工方法5.2.2.填写工作票，准备好工器具。
5.2.3.申请停用该线路重合闸，得到调度许可后方可工作。
5.2.4.列队宣读工作票。
工作负责人向成员交待安全、技术及危险点控制措施。
5.2.5.铺设好防潮垫布，现场检测绝缘工器具及安全用具。
5.2.6.杆上作业人员登至横担合适位置挂好吊绳，与地面作业人员配合挂好软梯，挂好等电位人体后备保护绳。
输电线路防振锤的安装方案设计
输电线路防振锤的安装方案设计前言近年来，随着我国经济社会的快速发展，各种输电线路大量兴建。
其中大容量、远距离的输电方式因其更高的经济效益而得到大力推广，因此保证线路的安全、稳定运行变得愈加重要。
导线是电功率的载体，是输电线路的重要组成部分，由于其长期露置于野外的自然环境中，容易受到大风、雨雪、气温变化和雷击等气象条件和其它外界因素的影响，出现故障的几率较高。
在风和冰等综合因素的作用下,架空线经常处于振动的状态。
根据振动特征的不同，主要分为三种形式:高频微幅的微风振动、中频中幅的次档距振荡和低频大幅的舞动。
其中微风振动的发生最为频繁，同时也是造成输电线路损伤的主要原因。
所以应该在输电线路上进行安装防振锤，来减少微风振动对于输电线路造成的损害。
现在市场上的防振锤在使用过程中安装较为复杂，并且生产成本较高，所以对于防振锤的优化设计是至关重要的。
针对于此对于该课题进行了相关的研究。
摘要可供输电线路采用的消振装置类型很多,目前在我国的架空输电线路中,广泛采用防振锤来控制微风振动。
防振锤,是一种专门为了防止微风振动而在导线上设计的一种零件。
简单说来,防振锤是由一段短的钢绞线在其两端各装一个重锤,中间有挂在导线上的夹板,当导线振动时,防振锤的钢绞线两端也不断上下弯曲,消耗导线振动传递来的能量,从而降低了导线的振幅。
要使防振锤更有效地耗散掉输入输电线路的风能,就需要考虑防振锤的数量以及合适的安装位置。
防振锤被广泛运用于架空输电线以消耗微风振动的强度和保护输电线免受疲劳损害。
根据输电线微风振动的特点,本文首先对于防振锤在市场上使用的现状进行考察，然后针对于防振锤在使用中所存在的弊端进行改进，本课题对于输电线路防振锤的安装方案进行了相关设计,供输电线路防振锤的安装方案实践上提供一定的理论上的借鉴。
关键词：防振锤；安装；方案；设计目录前言 (1)摘要 (2)第1章输电线路防振锤的安装方案设计 (5)1.1任务描述 (5)1.2任务要求 (5)第2章项目任务 (6)第3章信息咨询 (7)3.1微风振动 (7)3.2输电线路震动的原因以及特性 (7)3.2.1输电线路震动的原因 (7)3.2.2输电线路震动的特性 (7)3.3输电线路震动的危害 (8)3.4防振锤的种类及发展历程 (8)第4章制定输电线路防振锤的安装工作计划 (12)4.1设计进度计划 (12)4.2设计任务 (12)4.3主要技术参数 (12)4.4现场勘察 (13)4.5准备工具材料 (13)第5章实施输电线路防振锤的安装工作计划 (14)5.1施工前准备 (14)5.2防振锤的安装个数 (14)5.3防振锤安装方案 (15)5.4防振锤安装实施 (15)第6章过程检查与控制 (17)6.1防振锤安装注意事项 (17)6.2防振锤施工安全保证措施 (18)第7章技术总结 (19)7.1导线防振锤安装工艺 (19)7.1.1工艺要求 (19)7.1.2施工工艺要点 (19)7.2地线防振锤安装 (19)7.2.1安装工艺 (19)7.2.2施工工艺要点 (19)致谢 (20)参考文献 (21)第1章输电线路防振锤的安装方案设计1.1任务描述随着电力工业的迅速发展和架空输电线路的大量兴建,线路的安全运行变得愈加重要。

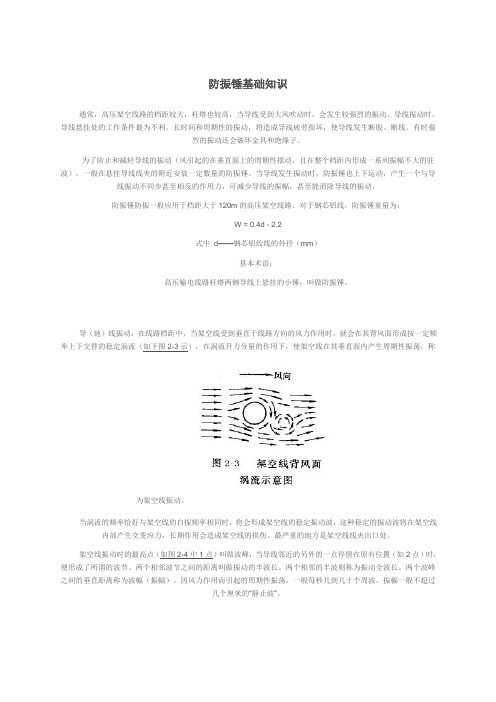

输电线路 防振锤基础知识
防振锤基础知识通常，高压架空线路的档距较大，杆塔也较高，当导线受到大风吹动时，会发生较强烈的振动。
导线振动时，导线悬挂处的工作条件最为不利。
长时间和周期性的振动，将造成导线疲劳损坏，使导线发生断股、断线。
有时强烈的振动还会破坏金具和绝缘子。
为了防止和减轻导线的振动（风引起的在垂直面上的周期性摆动，且在整个档距内形成一系列振幅不大的驻波），一般在悬挂导线线夹的附近安装一定数量的防振锤。
当导线发生振动时，防振锤也上下运动，产生一个与导线振动不同步甚至相反的作用力，可减少导线的振幅，甚至能消除导线的振动。
防振锤防振一般应用于档距大于120m的高压架空线路。
对于钢芯铝线，防振锤重量为：W = 0.4d - 2.2式中d——钢芯铝绞线的外径（mm）基本术语：高压输电线路杆塔两侧导线上悬挂的小锤，叫做防振锤。
导（地）线振动：在线路档距中，当架空线受到垂直于线路方向的风力作用时，就会在其背风面形成按一定频率上下交替的稳定涡流（如下图2-3示），在涡流升力分量的作用下，使架空线在其垂直面内产生周期性振荡，称为架空线振动。
当涡流的频率恰好与架空线的自振频率相同时，将会形成架空线的稳定振动波，这种稳定的振动波将在架空线内部产生交变应力，长期作用会造成架空线的损伤。
最严重的地方是架空线线夹出口处。
架空线振动时的最高点（如图2-4中1点）叫做波峰，当导线邻近的另外的一点停留在原有位置（如2点）时，便形成了所谓的波节。
两个相邻波节之间的距离叫做振动的半波长。
两个相邻的半波则称为振动全波长。
两个波峰之间的垂直距离称为波幅（振幅）。
因风力作用而引起的周期性振荡，一般每秒几到几十个周波。
振幅一般不超过几个厘米的“静止波”。
均匀的风速和风向是引起架空线振动的基本因素，其振动的频率，波长和振幅还与架空线的档距长度，年平均运行应力及架空线的材料、直径和张力等因素有关。
防振锤的安装：防振锤的安装位置最好在“波峰”点处，使其上下甩动幅度最大，从而起到消耗最大振动能量的作用。
线路 防震锤 原理
线路防震锤原理
防震锤是一种常见的防震装置，广泛应用于建筑、机械设备和电力线路等领域。
它的原理是利用质量块和弹簧的作用，通过减震、消振和分散能量的方式，来减小震动和冲击对设备和线路的影响。
当外界发生震动或冲击时，防震锤能够吸收和分散这些能量，减少震动的传递。
防震锤一般由质量块和弹簧组成。
质量块通常是一个重物，它的质量足够大，可以存储和释放能量。
而弹簧则起到缓冲和减震的作用，它能够吸收震动的冲击力，并将其转化为弹性能量。
在正常情况下，防震锤处于静止状态，质量块悬挂在弹簧上方。
当外界发生震动时，质量块会受到力的作用而产生位移。
由于弹簧的存在，质量块会受到弹簧的阻力，形成一个反冲力，使质量块向相反方向移动。
这样一来，质量块的反冲力就能够减小震动的传递，从而起到防震的作用。
防震锤的原理可以类比为我们日常生活中的弹簧床垫。
当我们坐在床上或者躺在床上时，床垫会根据我们的重量产生一定的沉降。
而床垫中的弹簧则会产生一个反冲力，使我们的身体得到支撑和缓冲，从而使得我们的睡眠更加舒适。
防震锤的原理同样适用于建筑、机械设备和电力线路等领域。
在地震或其他外力作用下，防震锤能够减小震动的传递，保护设备和线路的安全。
它不仅可以减少因震动而产生的噪音和振动，还可以延
长设备和线路的使用寿命。
总的来说，防震锤通过利用质量块和弹簧的作用，减小震动和冲击对设备和线路的影响。
它是一种有效的防震装置，广泛应用于各个领域。
通过合理的设计和安装，防震锤可以保护设备和线路的安全，提高其使用寿命，为人们的生活和工作提供更好的保障。
防震锤安装施工工艺
架空输电线路施工工艺库工艺编号项目/工艺名称工艺要求施工工艺要点成品示例020******* 架线工程020******* 防震锤安装020******* 导线防振锤安装（1）防振锤安装距离要符合设计要求。
（2）导线防振锤应与地平面垂直，其安装距离允许偏差≤±30mm。
（3）安装防振锤时需加装铝包带。
（4）防振锤分大小头时，大小头及螺栓的穿向应符合图纸要求（1）防振锤要无锈蚀、无污物，锤头与挂板应成一平面。
（2）防振锤在线上应自然下垂，锤头与导线应平行。
（3）铝包带顺外层线股绞制方向缠绕，缠绕紧密，露出线夹≤l0mm，端头应压在线夹内。
（4）安装距离应符合设计规定，螺栓紧固力应达到扭矩要求。
（5）防振锤分大小头时，朝向和螺栓穿向应按要求统一020*******-T导线防振锤安装020******* 地线防振锤安装（1）防振锤安装距离要符合设计要求。
（2）地线防振锤应与地平面垂直，其安装距离允许偏差≤±30mm。
（3）为防止地线磨损，安装防振锤时需加装铝包带。
（4）防振锤分大小头时，大小头及螺栓的穿向应符合图纸要求（1）防振锤要无锈蚀、无污物，锤头与挂板应成一平面。
（2）防振锤在线上应自然下垂，锤头与线应平行。
（3）如需缠绕铝包带时，铝包带顺外层线股绞制方向缠绕，缠绕紧密，露出线夹≤l0mm，端头应压在线夹内。
（4）安装距离应符合设计规定，螺栓紧固力应达到扭矩要求。
（5）防振锤分大小头时，朝向和螺栓穿向应按要求统一020*******-T地线防振锤安装。
输电线路的防震措施
成都海力高高压架空线路档距超过一定距离，当导线受到1-3级风作用时，会发生微风振动，此时导线悬挂点（线夹出口）处工作条件最为不利，容易发生磨损、疲劳损坏。
为防止上述情况发生，架空线路需采取防振措施，今天来谈谈常用防振措施，及其技术要求。
1、微风振动特点与常用防振手段1.1 振动特点①振动概率大由于较小风速即可引起微风振动，如果不采取防振措施，大部分线路均有较长时间处于微风振动状态。
②振幅小、频率高一般微风振动幅值不超过10mm[输电线路导线的振动和防振，王藏柱]，频率位于数HZ至100HZ之间，对于架空导地线而言，小振幅振动下会产生微动磨损，如果外界雨水腐蚀性较强，微动磨损后将导致钢芯的快速锈蚀、机械强度下降。
③受地形、档距、架设高度、架设张力影响明显开阔地容易产生微风振动，档距越大，越容易发生微风振动。
对于高电压等级线路，架设高度较高，此时导地线平面的气流受地面地线影响较小，更容易出现微风振动；架设张力越大，振动对导地线损伤越严重。
④导线振动波形为正弦波导线振动波沿导线呈“驻波”分布，波形为正弦波，如图1[_架空输电线路防振问题探讨，李恒宇]。
导地线沿线波腹位置振幅最大。
成都海力高1.2 防振手段常用防振手段包括安装防震锤、阻尼线，或者防震锤与阻尼线结合使用。
高频振动主要由阻尼线防振，低频振动主要由防振锤防振。
普通档距导线由于档距小和导线悬挂点较低，一般采用防振锤防振。
振动时，导线带动防振锤一起振动，导线的振动能量被防振锤吸收，从而起到对导线的保护作用[输电线路导线的振动和防振]。
防震锤材质要求依照《DL/T 1099-2009 防振锤技术条件和试验方法》执行。
大跨越由于振动时间长，要求将振幅限制在更低水平，振幅不超过普通档位的50%，一般采用阻尼线与防震锤相结合的手段，此外部分风振条件特别恶劣，防震锤无法满足要求的区域，需采用阻尼线加防震锤方式实现风振抑制。
2、防振锤2.1 防震锤的种类及安装方式①司托克防振锤司托克防振锤的两端圆筒形重锤质量相等，具有2个固有谐振频率，通过线夹夹板安装于导线，安装位置应缠绕铝包带。
防护金具安装防振锤PPT课件
导线振动的危害
导线长期振动会使 导线材料产生附加 的机械应力，长时 间使其产生疲劳而 断裂。 导线的振动对线路 的安全运行威胁很 大，可使导线断股、 绝缘子钢脚松动脱 落、杆塔破坏。
防止导线振动的措施
加强导线抗震能力
预绞丝护线条：用具有弹性的高强度铝合金丝按规定 根数为一组制成螺旋状，紧缠在导线外层，增加导线 刚度。
需安装的场合： 安装均压环：在超高压线路中 安装时应确定好均压环最佳尺寸，并注意和绝缘子 的相对位置； 加装屏蔽环：在330kV以上电压的输电线路和变电 所中； 安装均压屏蔽环： 在330kV及500kV线路上。
均压屏蔽环
机 械 防 护 金 具
机械防护金具 悬重锤组成部分：重锤片、重锤座、挂板
110KV送电线路耐张杆上 安装防振锤
内容提要
导线振动的成因 导线振动的危害 防振锤的结构 防振锤的防振原理 防振锤的安装距离和数量 施工前准备 操作阶段 工作结束
导线振动的成因
导线避雷线受到均匀且不大风速，即 0.4-8m/s的风速作用时，于导线的背风 面将产生一种涡流，如图，该涡流使导 线受到上下交变的冲击力，在该冲击力 作用下，导线在整个档距中发生垂直方 向的周期性振荡，称为导线的振动。
施工前准备
着装 工器具准备 材料准备 人员配备
操作阶段
一.登杆 二.防振锤安装
登杆要求：
检查杆根拉线 检查登杆工具、安全带和防坠装置 上横担前检查横担连接是牢固和腐蚀情 况 登杆动作应熟练准确
操作阶段
一.登杆 二.防振锤安装
防振锤安装程序
出线 画印 缠绕铝包带 安装防振锤
出线的方法
利用云梯
防振锤的安装距离和数量
安装距离 防振锤的安装距离是个非常重要的环节,
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析输电线路中防震锤的安装措施
摘要：防震锤是广泛应用于输电线路中，用于消耗微风振动的强度和保护输电线免受疲劳损害。
经过不断的改进防震锤的种类也推陈出新，不断提高着自身的防损作用。
因此，在安装过程中应当做出合理的选型，准确的分析谐振频率，正确的选择安装位置，严控安装要点，这样才能保证其有效。
关键词：微风振动；防震锤选用；安装要点
中图分类号tm752 文献标识码a 文章编号
1674-6708(2010)29-0162-02
1、影响电力电路的微风振动
输电线路的导线在微风1-3级风的作用下，将产生周期性的振动，也就是微风振动。
主要的特征就是振幅小，一般不会超过10mm；频率高，一般为3hz－120hz；振动的形态为正弦拍频波。
微风振动的另外一个特征就是作用的时间长，有时可达数天。
微风振动的主要危害就是导致线路的疲劳最终形成断股，对金具、杆塔也会造成损害。
总结其危害主要由两个方面：1)随着断股的加剧，就会导致断线事故，这严重的威胁了供电系统的安全；2)微微风振动的发生会限制导线提高其预应力值，对降低输电线路的造就产生影响。
目前降低微风振动的主要方法就是金具的使用。
2、电力线路中防振锤的使用
2.1 防振锤简介
供电力系统选择的消振装置有很多种，在实践中广泛在架设输电
线路中采用的是防止微风振动的构件就是防震锤。
防震锤：是一种专门用来防止微风振动而设计的在导线上安装的一种构件。
从原来上来看，防震锤是由一段较短的钢绞线在其两端各安装一个重锤。
中间安装有能够挂在导线上的夹板，当导线产生振动的时候，防震锤的钢绞线两端也不断的上下晃动，以此消耗从导线传来的振动能量，从而降低了导线的振幅，以此来降低微风振动危害。
2.2 防振锤的选取和种类
经验表明，如果可以正确的选择防震锤，一般可以减少90％的架空导线的振动应力。
选择防震锤一般可以从以下几个方面出发：1)风速、风能、气候、地理条件；2)导线的阻尼性能曲线；3)掌握和利用线路的振动水平和应变的关系；4)保证功率的平衡。
目前，国内外常用的几种防震锤有以下几种：
1)司托克防振锤
这种防震锤是司托克布里奇在借鉴了贝特阻尼线功能的基础上。
在1925年发明的防震锤。
后来在这个原理上设计的防震锤统一称之为司托克布里奇防震锤。
这种防震锤的两端是对称布置的圆筒形重锤，其原理是利用两端锤头在回转和摆动时连接钢绞线在股间的滑动产生的摩擦阻尼来消除振动的能量。
但是，这种防震锤的锤头是对称分布的，所以在使用中会产生两个固有的谐振频率，对这两个谐振频率外的振动频率就会产生防震功率不足的情况。
2)4r型防震锤
这种防震锤是意大利公司在总结了司托克布里奇防震锤的优点
的基础上，在1968年研制的，4r防震锤的特征是：两端的锤头重量是不等的，与中间的线夹得距离也不相同，这样就可以获得四个谐振频率。
锤头一般为铸铁材质，为了适应特殊的导线也可以采用合金材料。
我国在此基础上结合自身的供电特点，研制的fr些列的防震锤，于此相似。
3)4d型防震锤
这种防震锤除了可以获得四个不同的谐振频率外，比国产的防震性能要高出一倍，主要特征是：4d防震锤采用的是高强度不松股钢索，线夹改为铝合金以减少电子能量损失，锤头的实际是中间开槽，钢吊索与锤头的链接处外漏，既可以方便检查，也可以让锤头甩动，防止磨损钢索。
3、防震锤的安装个数选择
对防震锤的安装个数的选择是安装措施的首要问题。
如果安装的防震锤过多，反而会让导线的振动发生不必要的改变，也就改变了危险弯曲的应变位置，从悬挂点线夹处转移到防振锤的安装点处，故在防振锤的线夹处常发生疲劳断股事故。
从上个世纪的70年代开始，国内外的科研单位在研究中发现，当防震锤集中安装在档距端超过两个小时以上的时候，防震锤吸收振动能量的作用和安装的数量并不成倍增。
档输入的风能很大的时候，仅在档距端部集中地消耗能量，不一定会让档中的振动下降，因而各国对防震的规程进行了调整。
目前，我国规定的防震要求是防震锤安装的数量一般为最少在档
距地每端个安装一个防震锤，即在每个档距内最少安装两个防震锤。
但是在实际的操作和实验中都证明在档距一端安装防震锤对档距中间和另一端的输电线路也都能起到减震作用，所以就形成了一档只安装一个防震锤的半档防震法。
当导线直径大于22mm，档距300m以下；导线直径小于22mm，档距为200m以下的时候可以考虑使用半档减震。
4、防振锤的安装措施
4.1 防震锤的安装位置分析
防震锤的基本安装位置应当符合：防震锤应安装在导线振动的波动波腹处，这样才能有效地防震。
但是在实际的安装中线路上出现的振动频率是动态的，从最小的频率到最大的频率形成了一个振动的频谱，防震锤的安装要准确有效就要考虑到各种频率的影响。
因此在确定防震锤安装位置的时候，必须掌握线路经由地区的导线振动频率范围，或者明确对导线危险作用的频率范围。
根据线路运行资料，导线振动频率范围一般为3hz-80hz，更高的频率由于导线的阻尼作用显著增加，不会造成危险；而在低频情况下，导线的阻尼作用减弱，防振锤的频率特性也较差，这往往是防振设计的关键部位。
对导线的频率有所了解后，当各种频率的出现机率相同或按正态规律分布时，获得最佳保护效果的是应将防振锤安装在这样的位置。
4.2 防震锤安装的要点
1)防震锤安装的尺寸和数量应按设计要求进行，尺寸误差不得超
过正负24mm；2)在铝线和钢芯铝绞线上安装防震锤时，应在导线上缠绕1×10mm的铝包带，两端露出防震锤夹口不小于20mm；3)防震锤的安装方向应悬垂在导地线的同一垂直面内，与导线连接部分的缺口，两边线向内，中线向统一方向或杆塔的脚钉侧，固定螺丝应牢固。
以防震动时滑跑。
参考文献
[1]唐校友，电力线路防震锤的作用机理，东北电力大学学报，2009(1)
[2]叶黎，考虑安装位置的防振锤功率特性计算及其应用，电力建设，2008(5)
[3]樊社新，输电线路防振锤的选用和安装，电力建设，2009(1)
[4]叶志怡，输电线微风振动和防震锤的安装改进，工程力学，2009
[5]李黎，梁政平，安装防振锤的输电线微风振动有限元分析，高电压技术，2008(2)
[6]张宏振，防振锤性能的实验和安装措施，广西电力工程，2009(3)。
