模电BJT放大电路

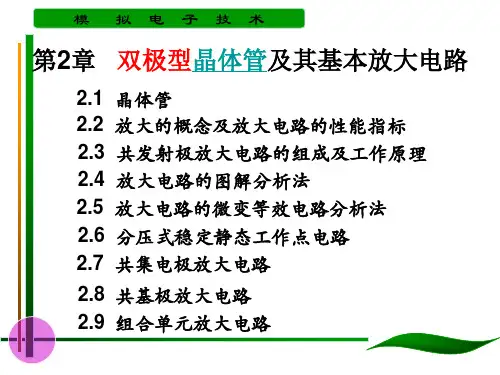

模拟电路第二章放大电路基础模拟电路第二章放大电路基础第2章放大电路基础2.1教学要求1、掌握放大电路的组成原理，熟练掌握放大电路直流通路、交流通路及交流等效电路的画法并能熟练判断放大电路的组成是否合理。

2、熟识理想情况下放大器的四种模型，并掌控增益、输入电阻、电阻值等各项性能指标的基本概念。

3、掌握放大电路的分析方法，特别是微变等效电路分析法。

4、掌控压缩电路三种基本组态（ce、cc、cb及cs、cd、cg）的性能特点。

5、介绍压缩电路的级间耦合方式，熟识多级压缩电路的分析方法。

2.2基本概念和内容要点2.2.1压缩电路的基本概念1、放大电路的组成原理无论何种类型的压缩电路，均由三大部分共同组成，例如图2.1右图。

第一部分就是具备压缩促进作用的半导体器件，例如三极管、场效应管，它就是整个电路的核心。

第二部分就是直流偏置电路，其促进作用就是确保半导体器件工作在压缩状态。

第三部分就是耦合电路，其促进作用就是将输出信号源和输入功率分别相连接至压缩管及的输出端的和输入端的。

（1）偏置电路①在分立元件电路中，常用的偏置方式存有压强偏置电路、自偏置电路等。

其中，分后甩偏置电路适用于于任何类型的放大器件；而自偏置电路只适合于用尽型场效应管（如jfet及dmos管）。

42输出信号耦合电路耦合电路输入功率t偏置电路外围电路图2.1下面详述偏置电路和耦合电路的特点。

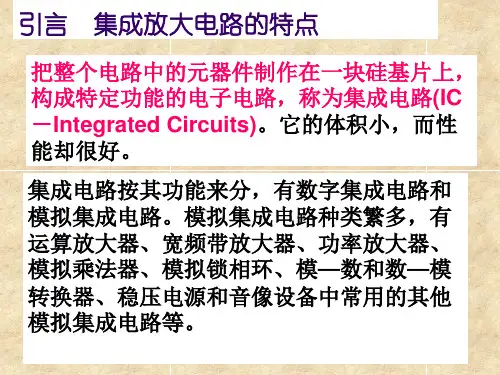

②在集成电路中，广泛采用电流源偏置方式。

偏置电路除了为压缩管提供更多最合适的静态点（q）之外，还应当具备平衡q点的促进作用。

（2）耦合方式为了保证信号不失真地放大，放大器与信号源、放大器与负载、以及放大器的级与级之间的耦合方式必须保证交流信号正常传输，且尽量减小有用信号在传输过程中的损失。

实际电路有两种耦合方式。

①电容耦合，变压器耦合这种耦合方式具有隔直流的作用，故各级q点相互独立，互不影响，但不易集成，因此常用于分立元件放大器中。

②轻易耦合这是集成电路中广泛采用的一种耦合方式。

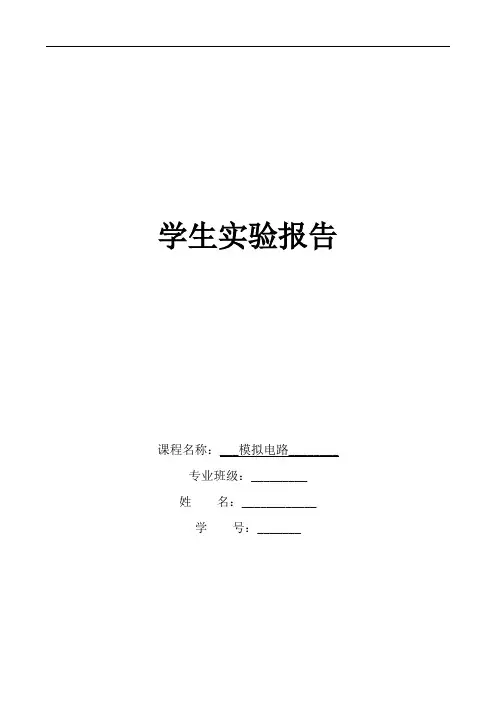

学生实验报告课程名称：___模拟电路________ 专业班级：_________姓名：____________学号：_______实验报告注意事项1. 课前必须认真预习实验，认真书写预习报告，了解实验步骤，未预习或预习达不到要求的学生不准参加实验；2. 实验完毕，必须将结果交实验指导教师进行检查，并将计算机正常关机、将仪器设备、用具及椅子等整理好，方可离开实验室；3. 按照实验要求书写实验报告，条理清晰，数据准确；4. 当实验报告写错后，不能撕毁，请在相连的实验报告纸上重写；5.实验报告严禁抄袭，如发现抄袭实验报告的情况，则抄袭者与被抄袭者该次实验以0分计；6. 无故缺实验者，按学院学籍管理制度进行处理；7. 课程结束后实验报告册上交实验指导教师，并进行考核与存档。

实验项目( 二 ) —实验报告实验名称BJT放大电路参数的测量指导教师实验地点实验日期实验环境分组情况成绩实验过程实验电路如图2.2所示。

图2.2 共射极单管放大电路实验电路1、调试静态工作点1.1搭建直流通路电路（图需体现在实验报告中），接通直流电源前，先将RW调至最大。

1.2 接通＋12V电源、调节RW，使IC＝2.0mA（即UE＝2.0V），用万用表测量UB、UE、UC的值。

直流工作点（测量值）IC (mA) UB (mv) UC(mv) UE(mv)2、测量电压放大倍数（参照图2.2搭建完整电路）2.1在放大电路输入端加入频率为50Hz的正弦信号uS，调节信号发生器的输出实验结果（实验完成日期、结论及分析、遇到的问题及解决方案、意见及建议等）1、调试静态工作点直流工作点（测量值）IC (mA) UB (mv) UC(mv) UE(mv)2.0mA 2620mV 7060mV 2000mV2、测量电压放大倍数动态指标Ui(mV) Uo(mV) Av=U0/Ui20 193 9.653、测量输入电阻和输出电阻输入电阻US(v) Ui(v) Ri=ui/(us-ui)·R（KΩ）100mV 82mV 10.9KΩ输入电阻UL（V）UO（V）R0=（U0/UL-1）RL（KΩ）336 904 4.1KΩUB:UC::U0:。

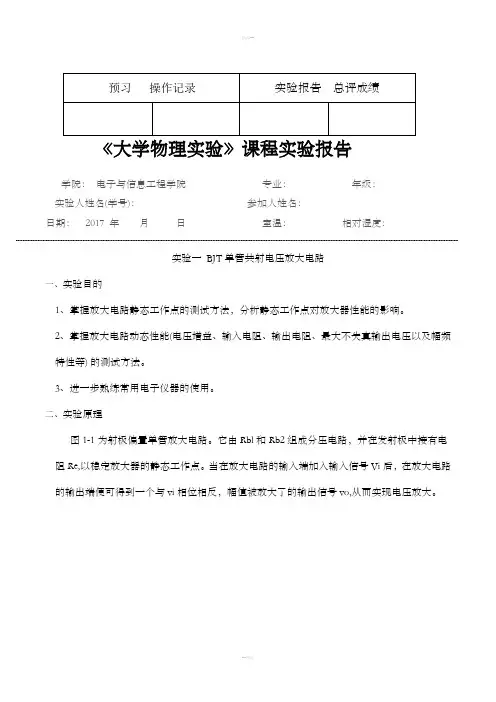

预习操作记录实验报告总评成绩学院：电子与信息工程学院专业：年级：实验人姓名(学号)：参加人姓名：日期：2017 年月日室温：相对湿度：实验一BJT单管共射电压放大电路一、实验目的1、掌握放大电路静态工作点的测试方法，分析静态工作点对放大器性能的影响。

2、掌握放大电路动态性能(电压增益、输入电阻、输出电阻、最大不失真输出电压以及幅频特性等) 的测试方法。

3、进一步熟练常用电子仪器的使用。

二、实验原理图1-1为射极偏置单管放大电路。

它由Rbl 和Rb2 组成分压电路，并在发射极中接有电阻Re,以稳定放大器的静态工作点。

当在放大电路的输入端加入输入信号Vi后，在放大电路的输出端便可得到一个与vi相位相反，幅值被放大了的输出信号vo,从而实现电压放大。

c o R R在设计和制作放大电路前,应测量所用元器件的参数,为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

实践表明，新安装的电路板，往往难于达到预期的效果。

这是因为在设计时，不可能周全地考虑到电子器件性能的分散性及元件值的误差、寄生参数等各种复杂的客观因素的影响等，此外，电路板安装中仍有可能存在没有被查出来的错误。

通过电路板的调整和测试，可发现利纠正设计方案的不足，并查出电路安装中的错误，然后采取措施加以纠正和改进，才能使之达到预定的技术要求。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

放大电路的测前和调试一般包括:放大电路静态工作点的测量与调试，消除干扰与自激振荡及放大电路各项动态参数的测量与调试等。

放大电路的测量与调试 1. 通电观察对于新安装好的线路板，在确认安装正确无误后，才可把经过准确测量的电源电压接人路，电源接入电路之后，也不应急于测量数据，而应先观察有无异常现象，这包括电源输出是否正常(有无短路现象)、电路中有无冒烟、有无异常气味以及元器件是否发烫等。

如出现异常现象，则应立即切断电源，检查电路，排除故障，待故障排除后方可重新接通电源，然后再进行测试。

模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。

2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。

3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。

4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。

二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。

2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。

3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。

4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。

三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。

2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。

四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。

2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。

3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。

五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。

实验一 BJT单管共射电压放大电路实验报告自动化一班李振昌一、实验目的（1）掌握共射放大电路的基本调试方法。

（2）掌握放大电路电压放大倍数、输入电阻、输出电阻的基本分析方法。

（3）进一步熟练电子仪器的使用。

二、实验内容和原理仿真电路图静态工作点变化而引起的饱和失真与截止失真静态工作点的调整和测量 : 调节RW1，使Q 点满足要求(ICQ ＝1.5mA)。

测量个点的静态电压值RL ＝∞及RL ＝2K 时，电压放大倍数的测量 : 保持静态工作点不变！输入中频段正弦波，示波器监视输出波形，交流毫伏表测出有效值。

RL ＝∞时，最大不失真输出电压Vomax(有效值)≥3V : 增大输入信号幅度与调节RW1，用示波器监视输出波形、交流毫伏表测出最大不失真输出电压Vomax 。

输入电阻和输出电阻的测量 : 采用分压法或半压法测量输入、输出电阻。

放大电路上限频率fH 、下限频率fL 的测量 : 改变输入信号频率，下降到中频段输出电压的0.707倍。

观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。

三、主要仪器设备示波器、函数信号发生器、12V 稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等四、操作方法和实验步骤 准备工作： 修改实验电路将K1用连接线短路(短接R7)；RW2用连接线短路；在V1处插入NPN型三极管(9013)；将RL接入到A为RL=2k，不接入为RL＝∞(开路) 。

开启直流稳压电源，将直流稳压电源的输出调整到12V，并用万用表检测输出电压。

确认输出电压为12V后，关闭直流稳压电源。

用导线将电路板的工作电源与12V直流稳压电源连接。

开启直流稳压电源。

此时，放大电路已处于工作状态。

实验步骤1.测量并调整放大电路的静态工作点调节电位器RW1，使电路满足ICQ=1.5mA。

为方便起见，测量ICQ时，一般采用测量电阻Rc两端的压降VRc，然后根据ICQ=VRc/Rc计算出ICQ 。

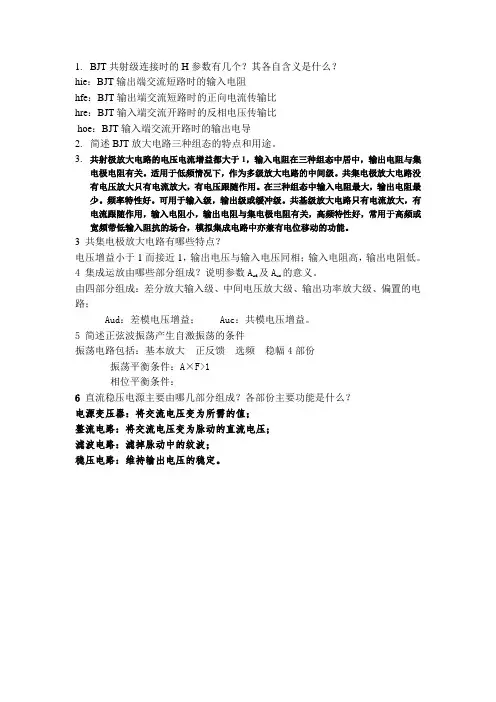

1.BJT共射级连接时的H参数有几个？其各自含义是什么？hie：BJT输出端交流短路时的输入电阻hfe：BJT输出端交流短路时的正向电流传输比hre：BJT输入端交流开路时的反相电压传输比hoe：BJT输入端交流开路时的输出电导2.简述BJT放大电路三种组态的特点和用途。

3.共射极放大电路的电压电流增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有关。

适用于低频情况下，作为多级放大电路的中间级。

共集电极放大电路没有电压放大只有电流放大，有电压跟随作用。

在三种组态中输入电阻最大，输出电阻最少。

频率特性好。

可用于输入级，输出级或缓冲级。

共基级放大电路只有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关，高频特性好，常用于高频或宽频带低输入阻抗的场合，模拟集成电路中亦兼有电位移动的功能。

3 共集电极放大电路有哪些特点？电压增益小于1而接近1，输出电压与输入电压同相；输入电阻高，输出电阻低。

4 集成运放由哪些部分组成？说明参数Aud 及Auc的意义。

由四部分组成：差分放大输入级、中间电压放大级、输出功率放大级、偏置的电路；Aud：差模电压增益； Auc：共模电压增益。

5 简述正弦波振荡产生自激振荡的条件振荡电路包括：基本放大正反馈选频稳幅4部份振荡平衡条件：A×F>1相位平衡条件：6 直流稳压电源主要由哪几部分组成？各部份主要功能是什么？电源变压器：将交流电压变为所需的值；整流电路：将交流电压变为脉动的直流电压；滤波电路：滤掉脉动中的纹波；稳压电路：维持输出电压的稳定。

模电共射放大电路实验报告一、实验目的1.了解共射放大电路的基本原理。

2.学习使用示波器和函数信号发生器进行实验测量。

3.通过实验观察和分析，掌握共射放大电路的输入输出特性及放大倍数。

二、实验原理共射放大电路是一种常用的B级放大电路，其基本原理如下：1.输入信号加在基极上，输出信号从集电极获取。

2.NPN型晶体管工作于放大区，理想状态下其输入电流为零。

3.放大因子（放大倍数）由以下公式表示：β=ΔIC/ΔIB，其中，IC 表示集电极电流，IB表示基极电流。

三、实验器材和器件1.功率放大电路板2.BJT型晶体管（1个）3.示波器（1台）4.函数信号发生器（1台）5.变阻器（1个）6.电阻（若干）7.电压表（1个）8.电流表（1个）四、实验步骤1.按照电路图连接好实验电路。

2.设置示波器，将函数信号发生器的正弦波输出连接到电路的输入端，并调整信号发生器输出幅度和频率。

3.通过示波器测量电路的输入和输出电压，并记录数据。

4.设计合适的电路参数，并计算出放大倍数。

5.测量电路中晶体管的电流，包括基极电流和集电极电流，并记录数据。

6.分析并比较不同参数下的输入输出特性及放大倍数。

五、实验结果1.随着输入信号幅度的增加，输出信号也相应地增加，但增长速率逐渐减小，最终达到饱和状态。

2.随着输入信号频率的增加，放大倍数逐渐下降，输出信号失真。

3.实验测得的放大倍数与理论计算值基本吻合。

六、实验讨论1.分析造成实验测得的放大倍数与理论值存在差异的原因，如电路元件的参数、电压、电流等。

2.探讨共射放大电路在实际应用中的优缺点，并比较不同类型放大电路的特点。

七、实验结论通过共射放大电路实验，我们了解了共射放大电路的基本原理和特性，掌握了使用示波器和函数信号发生器进行实验测量的方法。

实验中，我们观察了输入输出特性及放大倍数，并进行了数据分析和比较。

此外，我们还对共射放大电路的优缺点进行了探讨。

通过本次实验，我们对模拟电路的工作原理有了更深入的理解，并掌握了一定的实验技能。
