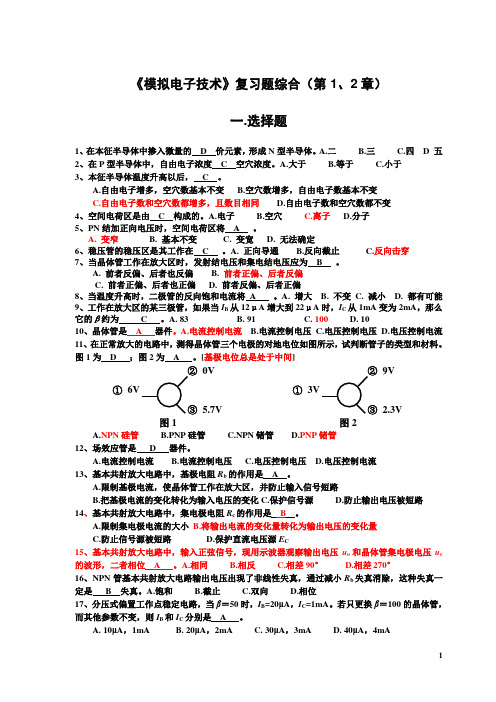

《模拟电子技术》复习题综合（第1、2章）一.选择题1、在本征半导体中掺入微量的 D 价元素，形成N 型半导体。
A.二 B.三 C.四 D 五2、在P 型半导体中，自由电子浓度 C 空穴浓度。
A.大于 B.等于 C.小于3、本征半导体温度升高以后， C 。
A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子 B.空穴 C.离子 D.分子5、PN 结加正向电压时，空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿7、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时，二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小 D. 都有可能9、工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为 C 。
A. 83 B. 91 C. 100 D. 1010、晶体管是 A 器件。
A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流11、在正常放大的电路中，测得晶体管三个电极的对地电位如图所示，试判断管子的类型和材料。
图1为 D ；图2为 A 。
[基极电位总是处于中间]A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中，基极电阻R b 的作用是 A 。
A.限制基极电流，使晶体管工作在放大区，并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中，集电极电阻R c 的作用是 B 。
第1章半导体二极管及其应用电路1．二极管电路如图1所示，设二极管是理想的。
试判断图中的二极管是导通还是截止，并求出A、O两端电压U AO。
(a) (b)图1解：图a：对D1有阳极电位为0V，阴极电位为－12 V，故D1导通，此后使D2的阴极电位为0V，而其阳极为－15 V，故D2反偏截止，U AO=0 V。
图b：对D1有阳极电位为12 V，阴极电位为0 V，对D2有阳极电位为12 V，阴极电位为－6V．故D2更易导通，此后使V A＝－6V；D1反偏而截止，故U AO＝－6V。
2．电路如图2所示，设二极管为理想的，输入电压为正弦波，试分别画出各图输出电压的波形。
(a) (b)图2解：图（a）：图（b）：第2章 半导体三极管及其放大电路7．电路如图5(a)所示，晶体管的β＝80，r bb '=100Ω。
（1）分别计算R L ＝∞和R L ＝3k Ω时的Q 点，A us ，R i 和R o 。
（2）由于电路参数不同，在信号源电压为正弦波时，测得输出波形如图4（b ）、（c ）、（d ）所示，试说明电路分别产生了什么失真，如何消除。
（3）若由PNP 型管组成的共射电路中，输出电压波形如图4（b ）、（c ）、（d ）所示，则分别产生了什么失真？(a)(b) (c)(d)图5解（1）在空载和带负载情况下，电路的静态电流、r be 均相等，它们分别为Ω≈++=≈=≈--=k 3.1mV26)1(mA76.1 Aμ 22EQbb'be BQ CQ BEQ bBEQCC BQ I r r I I R U R U V I sββ空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为Ω==-≈⋅+≈Ω≈≈=-≈-=≈-=k 593k 3.1308V 2.6 c o bes bebebe b i becc CQ CC CEQ R R A r R r A r r R R r R A R I V U uusu∥β R L ＝5k Ω时，静态管压降、电压放大倍数分别为LCQ cCEQR V I R U V CCCC =--∵∴V 3.2)(L c CQ Lc L CEQ ≈-+=R R I R R V R U CC∥47115 bes bebe 'L -≈⋅+≈-≈-=uusuA r R r A r R A βΩ==Ω≈≈=k 5k 3.1c o be be b i R R r r R R ∥（2）（a ）饱和失真，增大R b ，减小R c 。
10 模拟集成电路自我检测题一．选择和填空1.试比较图选择题1中三个电流源电路的性能，填空：I0更接近于I REF的电路是a ；I0受温度影响最小的电路是b ；I0受电源电压变化影响最大的电路是a 。
0I0R R( a )( b )图选择题12．差分放大电路是为了C 而设置的〔A．提高放大倍数，B．提高输入电阻，C．抑制温漂〕，它主要通过 F 来实现。
〔D．增加一级放大电路，E．采用两个输入端，F ．利用参数对称的对管〕。
3．在长尾式的差分放大电路中，R e的主要作用是B 。
〔A．提高差模电压放大倍数，B．抑制零漂，C．增大差模输入电阻〕4．在长尾式的差分放大电路中，R e对B 有负反馈作用。
〔A．差模信号，B．共模信号，C．任意信号〕5．差分放大电路利用恒流源代替R e是为了C 。
〔A．提高差模电压放大倍数，B．提高共模电压放大倍数，C．提高共模抑制比〕6．具有理想电流源的差分放大电路，无论何种组态，其共模抑制比A 。
〔A．均为无穷大，B．均为无穷小，C．不相同〕7．输入失调电压V IO是C 。
(A．两个输入端电压之差，B．两个输入端电压均为零时的输出电压，C．输出电压为零时，两个输入端之间的等效补偿电压)8．V IO越大，说明运放B 。
〔A．开环差模电压放大倍数越小，B．输入差放级V BE 或〔V GS〕的失配越严重，C．输入差放级β的失配越严重〕9．输入失调电流I IO是C 。
〔A．两个输入端信号电流之差，B．两个输入端信号电流均为零时的输出电流，C．两个输入端静态电流之差〕10．I IO越大，说明运放B 。
〔A．差模输入电阻越小，B．输入差放级β的失配越严重，C．输入差放级V BE 或〔V GS〕的失配越严重〕二．判断题〔正确的在括号内画√，错误的画×〕1．一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。
〔√ 〕2．共模信号都是直流信号，差模信号都是交流信号。
模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是 单向导电性 . 3．差分放大电路中，若u I1=100μV ，u I 2=80μV 则差模输入电压u Id =20μV;共模输入电压u Ic=90μV 。
4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时,可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。
6．乙类功率放大电路中,功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。
这类功放的能量转换效率在理想情况下，可达到 78。
5％ ，但这种功放有 交越 失真.二、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，—10 V ，-9。
3 V ，则这只三极管是（ A )。
A ．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管 D 。
PNP 型锗管 2．某场效应管的转移特性如图所示，该管为( D ）。
A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。
A ．输入电阻高B 。
输出电阻低C.共模抑制比大D.电压放大倍数大 6。
RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D )。
A. 基本共射放大电路 B 。
基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路7。
已知某电路输入电压和输出电压的波形如图所示，该电路可能是（ A ）. A.积分运算电路 B.微分运算电路 C 。
过零比较器 D 。
滞回比较器8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。
a ．不用输出变压器b ．不用输出端大电容c ．效率高d ．无交越失真 9．稳压二极管稳压时,其工作在（ C ），发光二极管发光时，其工作在（ A )。
目录1 课程设计的目的与作用 (1)1.1设计目的及设计思想 (1)1.2设计的作用 (1)1.3 设计的任务 (1)2 所用multisim软件环境介绍 (1)3 电路模型的建立 (3)4 理论分析及计算 (4)4.1理论分析 (4)4..1.1静态分析 (4)4.1.2动态分析 (5)4.2计算 (5)5 仿真结果分析 (6)6 设计总结和体会 (9)6.1设计总结 (9)6.2心得体会 (9)7参考文献 (10)1 课程设计的目的与作用1.1设计目的及设计思想根据设计要求完成对单入双出恒流源式差分放大电路的设计，加强对模拟电子技术的理解,进一步巩固课堂上学到的理论知识。
了解恒流源式差分放大电路的工作原理，掌握外围电路设计与主要性能参数的测试方法。
1.2设计作用通过multisim软件仿真电路可以使我们对恒流源式差分放大电路有更深的理解，同时可以与长尾式放大电路加以比较，看到恒流源式差分放大电路的优越性。
1.3设计任务1.设计一个单入双出恒流源是差分放大电路，在实验中通过调试电路，能够真正理解和掌握电路的工作原理。
2.正确理解所设计的电路中各元件对放大倍数的影响，特别是三极管的参数。
3.正确处理理论计算数据，并非仿真数据进行比较在比较中加深理解。
2 所用multisim软件环境介绍multisim软件环境介绍Multisim是加拿大IIT公司（Interrative Image Technologies Ltd）推出的基于Windows的电路仿真软件，由于采用交互式的界面，比较直观、操作方便，具有丰富的元器件库和品种繁多的虚拟仪器，以及强大的分析功能等特点，因而得到了广泛的引用。
针对不同的用户，提供了多种版本，例如学生版、教育版、个人版、专业版和超级专业版。
其中教育版适合高校的教学使用。
Multisim 7主界面。
启动Multisim，就会看到其主界面，主要是由菜单栏、系统工具栏、设计工具栏、元件工具栏、仪器工具栏使用中元件列表、仿真开关、状态栏以及电路图编辑窗口等组成。
一、判断题（1）√（2）×（3）√（4）×（5）√（6）×（7）×（8）√（9）×（10）×（11）√（12）×（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）√（23）√（24）×（25）√（26）×（27）√（28）×（29）×（30）×（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）（2）因为N型半导体的多子是自由电子，所以它带负电。
（）（3）PN结在无光照、无外加电压时，结电流为零。
（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（）（5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。
（）（）（6）若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。
（7）只有电路既放大电流又放大电压，才称其有放大作用；（）（8）可以说任何放大电路都有功率放大作用；（）（9）放大电路中输出的电流和电压都是由有源元件提供的；（）（10）电路中各电量的交流成份是交流信号源提供的；（）（11）放大电路必须加上合适的直流电源才能正常工作；（）（12）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（13）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（14）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
( )（15）阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
( )（16）直接耦合多级放大电路各级的Q点相互影响，它只能放大直流信号。
( )（17）只有直接耦合放大电路中晶体管的参数才随温度而变化。
自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
