采油技术设备引言采油是石油工业上游中继钻井之后的工作流程。
在油田开发过程中由于油层自身特点不同，所用的采油方法、采油设备也不同。
而在采油过程中采油设备起到了致关重要的作用。
本文就针对采油设备及相关方面内容进行介绍。
采油法及与之对应的设备一、自喷采油机设备自喷采油：油层物性好、压力高的油井，油气可自喷到地表。
二、自喷原理自喷井的四种流动过程1、渗流：从油层流到井底，流体在多孔介质中渗虑。
如果井底的压力大于油的饱和压力，为单向渗流；如果井底的压力小于油的饱和压力，为多向（混气）渗流。
2、垂直管流：从井底流到井口，流体在油管中上升，一般在油管某断裂处压力已低于油的饱和压力，故属于单项流或多项流。
3、嘴流：通过控制自喷井产量的油嘴，一般流速较高。
4、水平管流：沿地面管线流到转油站，一般为多相管流。
四种流动过程是互相联系、制约的，是一个统一的动力学系统。
对于某一油层，在一定的开采阶段，油层压力稳定于某一数值不变，这时油井压力变大，油井的产量就会减少；油井压力变小，油井的产量就会增加。
可见，在油层渗流阶段，井底压力是阻力，而对于垂直管流阶段，井底压力是把油气举出地面的动力。
井口油管压力对于垂直管流是阻力，而对嘴流是动力。
垂直管流中能量的来源与消耗1、单向垂直管流的能量的来源是井底流动压力，能量消耗在克服井深的液柱压力，及液体从井底流到井口过程中垂直管壁之间的摩擦力。
2、多向垂直管流的能量的来源：1、进入井底的液气所具有的压力（流压）；2、随同油流进入井底的自由气及举升过程中从油中分离出来的天然气所表现的气体膨胀能，能量消耗：1、气体作用于液体上，垂直的推举液体上升，2、气体与液体之间的摩擦作用，携带液体上升。
三、基本设备1、井口设备(1)套管头：在井口装置的下端，作用连接井内各层套管并密封套管间的环形空间。
(2)油管头：装在套管头的上面，包括油管悬挂器和套管四通。
油管悬挂器作用是悬挂油管管柱，密封油管与油层套管间的环形空间；套管四通作用是正反循环洗井，观察套管压力以及通过油套环形空间进行各项作业。
浅谈无游梁式抽油机随着采油设备的深入研究，抽油机在最初的雏形上有了长足的发展。
传统的游梁式抽油机以适应野外恶劣工作环境等明显优势，区别于其它众多类型的抽油机，而且以其结构简单、易损件少、坚实耐用、可靠性强、操作简便、维修方便、维护费用低等特点，一直占据有杆泵采油地面设备的主导地位。
标签：游梁式抽油机；电机；链条抽油机1引言游梁式抽油机是最古老、应用最广泛的一种型式，工作可靠、坚实，使用和维修方便，并且在常规型基础上发展了多种型式。
常规型游梁式抽油机其工作过程为：用电机带动减速机，减速机带动皮带轮，皮带轮带动曲柄连杆将旋转运动变成驴头悬点的往复运动，依靠抽油杆和光杆传递运动，带动井下抽油泵柱塞提上放下，而将油带出地面进入输油管道中或储油罐中，完成抽油过程。
抽油机工作时，在上、下冲程中，电动机所承受的载荷相差很大。
上冲程时，驴头悬点静载荷主要是抽油泵柱塞以上的液柱重量与抽油杆重量之和，提起这部分重量电机需要作很大的功；而下冲程时，液柱重量转移到固定阀和油管上，驴头仅承受抽油杆柱的重量，电机不仅无需做功，反而由于抽油杆自重下落，使电机处于发电机状态。
因此，在上、下冲程中，电机的负载极不均匀，加上悬点运动速度和加速度的变化，更加剧了这种不均匀性。
结果使抽油机振动加剧，电机、减速箱、抽油泵等效率降低，寿命缩短，抽油杆断裂现象增加，能耗过多。
游梁式抽油机以其特别能适应野外恶劣的工作环境等明显优势，区别于其它众多类型的抽油机。
常规型游梁式抽油机更是以其结构简单、易损件少、坚实耐用、可靠性强、操作简单、维修方便、维护费用低等特点，一直占据有杆采油地面设备的主导地位。
但是，游梁式抽油机还是存在许多需解决的问题。
2主要的无游梁式抽油机2.1 链条抽油机。
链条抽油机是我国科技人员独创的一种无游梁抽油机，具有惯性载荷小、冲程长度大、重量轻、节省电能等优点，己在许多油田使用。
由传动部分（动力机，皮带、皮带轮、减速器、刹车和联轴器等）、换向部分（主动链轮、被动链轮、往返架和轨迹链条等）、平衡部分（平衡缸、平衡链轮、空气包、油包、平衡链条和压缩机等）、悬吊部分（天车、钢丝绳、悬绳器等）和机架等五部分组成。

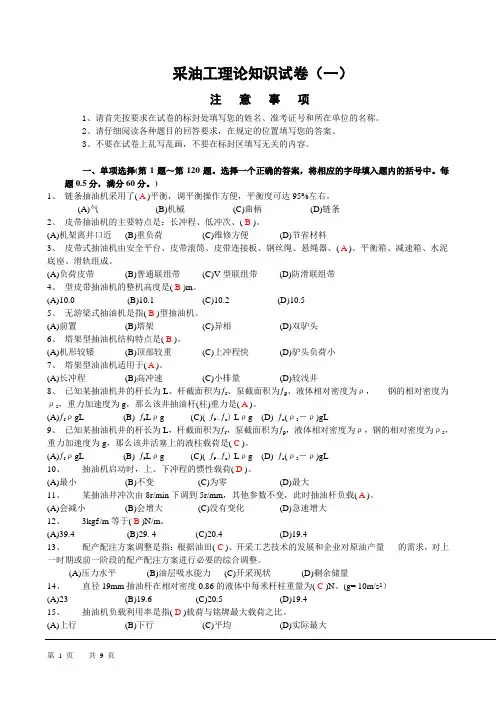

采油工理论知识试卷（一）注意事项1、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第120题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分60分。
)1、链条抽油机采用了( A )平衡，调平衡操作方便，平衡度可达95%左右。
(A)气(B)机械(C)曲柄(D)链条2、皮带抽油机的主要特点是：长冲程、低冲次、( B )。
(A)机架离井口近(B)重负荷(C)维修方便(D)节省材料3、皮带式抽油机由安全平台、皮带滚筒、皮带连接板、钢丝绳、悬绳器、( A )、平衡箱、减速箱、水泥底座、滑轨组成。
(A)负荷皮带(B)普通联组带(C)V型联组带(D)防滑联组带4、型皮带抽油机的整机高度是( B )m。
(A)10.0 (B)10.1 (C)10.2 (D)10.55、无游梁式抽油机是指( B )型抽油机。
(A)前置(B)塔架(C)异相(D)双驴头6、塔架型抽油机结构特点是( B )。
(A)机形较矮(B)顶部较重(C)上冲程快(D)驴头负荷小7、塔架型油油机适用于( A )。
(A)长冲程(B)高冲速(C)小排量(D)较浅井8、已知某抽油机井的杆长为L、杆截面积为ƒr、泵截面积为ƒp、液体相对密度为ρ，钢的相对密度为ρs，重力加速度为g，那么该井抽油杆(柱)重力是( A )。
(A)ƒrρgL (B)ƒP Lρg (C)(ƒP－ƒr) Lρg (D)ƒr(ρs－ρ)gL9、已知某抽油机井的杆长为L，杆截面积为ƒr，泵截面积为ƒp，液体相对密度为ρ，钢的相对密度为ρs，重力加速度为g，那么该井活塞上的液柱载荷是( C )。
(A)ƒrρgL (B)ƒP Lρg (C)(ƒP－ƒr) Lρg (D)ƒr(ρs－ρ)gL10、抽油机启动时，上、下冲程的惯性载荷( D )。
（1）常规型抽油机
1-悬绳器；2-驴头；3-游梁；4-横梁；5-横梁轴；6-连杆；7-支架轴；8-支架；9-平衡块；10-曲柄；11-曲柄销轴承；12-减速箱；13-减速箱皮带轮；14-电动机；15-刹车装置；16-电路控
制装置；17-底座
（2）异形游梁式抽油机
1-电动机；2-皮带轮；3-曲柄；4-减速器；5-连杆；6-平衡块；7-横梁；8-驱动绳辫子；9-后驴头；10-游梁；11-前驴头；12-绳辫子；13-悬绳器；14-中轴；15-支架；16-坐底
（3）矮型异相曲柄平衡抽油机（无游梁）
1-电动机；2-皮带轮；3-减速器；4-曲柄；5-配重臂；6-配重块；
7-连杆；8-横梁；9-驴头；10-悬绳器
二、直线式抽油机
动子总成
翻转轮总成
天轮总成
悬绳器
采油树
桁架 主板 总成
硫化橡胶扁钢丝绳[毛辫子]
光杆
硫化橡胶扁钢丝绳[毛辫子]
上防撞器
电磁刹
车
下防撞器。
