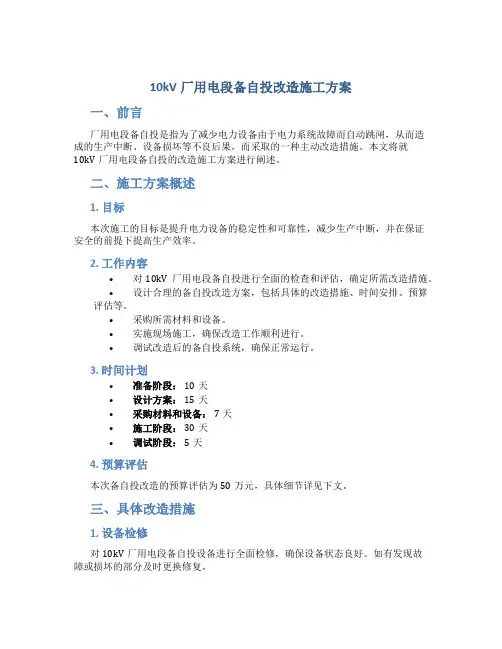

10kV厂用电段备自投改造施工方案一、前言厂用电段备自投是指为了减少电力设备由于电力系统故障而自动跳闸,从而造成的生产中断、设备损坏等不良后果,而采取的一种主动改造措施。
本文将就10kV厂用电段备自投的改造施工方案进行阐述。
二、施工方案概述1. 目标本次施工的目标是提升电力设备的稳定性和可靠性,减少生产中断,并在保证安全的前提下提高生产效率。
2. 工作内容•对10kV厂用电段备自投进行全面的检查和评估,确定所需改造措施。
•设计合理的备自投改造方案,包括具体的改造措施、时间安排、预算评估等。
•采购所需材料和设备。
•实施现场施工,确保改造工作顺利进行。
•调试改造后的备自投系统,确保正常运行。
3. 时间计划•准备阶段: 10天•设计方案: 15天•采购材料和设备: 7天•施工阶段: 30天•调试阶段: 5天4. 预算评估本次备自投改造的预算评估为50万元,具体细节详见下文。
三、具体改造措施1. 设备检修对10kV厂用电段备自投设备进行全面检修,确保设备状态良好。
如有发现故障或损坏的部分及时更换修复。
2. 线路改造对备自投线路进行检查,及时更换老化线路或接头,确保系统连接良好。
3. 控制系统改造对备自投系统中的控制部分进行升级改造,提升系统稳定性。
四、预算细节1. 人工费用:15万元2. 材料费用:20万元3. 设备采购费用:10万元4. 其他费用:5万元五、施工实施流程1. 施工前准备•组织施工人员,确保具备相应技能。
•准备所需材料、设备。
•制定详细的施工计划。
2. 施工中实施•按照设计方案进行施工。
•严格遵守操作规程,确保施工质量。
3. 施工后验收•完成施工后,对备自投系统进行全面检查和调试。
•确保系统稳定运行。
六、总结与展望通过本次备自投改造施工,成功提升了10kV厂用电段的设备稳定性和可靠性,有效减少了生产中断的风险。
未来,将继续加强设备维护保养工作,以确保电力系统的稳定运行。
以上是本文对10kV厂用电段备自投改造施工方案的详细阐述,希望能对您有所帮助。
低压备自投系统设计与应用摘要:按照石油化工重要装置0.4KV低压电气系统抗晃电的要求,本文研究设计了一种基于继电保护的0.4KV低压电气系统备自投装置,并应用于变配电间新建或改扩建项目。
通过0.4KV低压电气系统备自投装置与微机电动机保护监控装置抗晃电功能的配合,实现单条0.4KV进线停电或晃电时,低压电动机回路不停车或停车后短时自启动,保障生产装置不停车,确保石油化工装置安全平稳生产的最终目标。
关键词:低压电气系统;备自投;抗晃电;微机电动机保护按照重要装置电气系统稳定性和抗晃电功能的要求,0.4kV变电所母联应有备自投功能,并实现晃电时电动机不停机或能够自启动,装置连续运转不停车。
电气系统通过增加0.4kV低压电气备自投系统,采用具有抗晃电功能的微机电动机保护监控装置,通过继电保护方案的配合,完美实现低压电气系统的备自投及抗晃电功能。
由于以前的0.4kV低压变配电所进线、母联控制系统没有备自投功能,为此我们结合生产实际,设计了一套适用于石油化工电气系统特点的0.4kV低压电气备自投系统。
1备自投系统工作原理(1)电源1#进线、2#进线运行,分段备用,即1#进线、2#进线断路器在合位,母联断路器在分位。
当电源1#进线因为故障导致失电后,母联断路器自动投入(图1)。
备自投满足条件:Ⅰ段母线、Ⅱ段母线均三相有压;1#进线、2#进线断路器在合位,母联断路器在分位。
当备自投满足条件后,Ⅰ段母线线电压均小于母线无压启动定值,1#进线I1无流,Ⅱ段母线有压,线电压大于母线有压定值,则备自投启动,经一定的延时,跳电源1#进线断路器,确认1#进线跳开后,且Ⅰ段母线线电压均小于无压合闸定值,经一定延时去合母联断路器。
(2)电源1#进线、2#进线运行,分段备用,即1#进线、2#进线断路器在合位,母联断路器在分位。
当电源2#进线因为故障导致失电后,母联断路器自动投入(图1)。
备自投满足条件:Ⅰ段母线、Ⅱ段母线均三相有压;1#进线、2#进线断路器在合位,母联断路器在分位。
一、概括备用电源自动投入装置( 以下简称 BZT 装置 ) 的作用是:当正常供电电源因供电线路故障或电源自己发惹祸故而停电时,它可将负荷自动、快速切换至备用电源,使供电不至中断,进而保证公司生产连续正常运行,把停电造成的经济损失降到最低程度。
备用电源的配置方式好多,形式复杂,一般有明备用和暗备用两种基本方式。
系统正常运行时,备用电源不工作,称为明备用;系统正常运行时,备用电源也投入运行的,称为暗备用,暗备用其实是两个工作电源的互为备用。
主要有低压母线分段断路器备自投、内桥断路器备自投和线路备自投三种方案。
在公司高、低压供电系统中,只有重要的低压变电所和6kV 及以上的高压变电所,才装设了 BZT 装置。
但因供电系统主接线方式大多半为单母线分段接线或桥接线方式,故一般采用母联断路器互为自动投入的BZT装置。
在过去,不管是新建变电所,仍是改造老变电所,设计的BZT装置均由传统的继电器来实现,这类BZT装置因设计不完美或继电器自己存在的问题,而发生的拒动或误动故障率较高,所以有些公司用户供电系统虽已装设了BZT 装置,但考虑到发惹祸故时不扩大停电事故,将其退出,这样 BZT 装置的作用就没有发挥出来。
近年来,跟着微机BZT 装置的不断完美与快速发展,在一些老高压变电所的改扩建及新建高压变电所的设计中,逐渐宽泛采纳分段断路器微机备用电源自动投入装置( 以下简称微机BZT 装置)。
目前,很多公司用户在高压供电系统中为什么要采纳微机BZT 装置呢 ?是因为该装置与传统的 BZT 装置对比较,拥有以下很多特色和长处,因此在工业公司的高压供电系统中获取了宽泛的应用。
(1)装置使用直观简易。
能够在线查察装置所有输入沟通量和开关量,以及所有整定值,预设值、刹时采样数据和大多半事故剖析记录。
装置液晶显示屏状态行还及时显示装置编号、目前工作状态,目前通信状态、备自投“充电”、“放电”状态以及目前可响应的键。
(2)装置测试方便,工作量小。
1. 备自投简介随着我国人民生产生活的现代化程度日益提高,人们对电力的需求和依赖程度也在倍增,对电能质量的要求也更加严格,供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电,电力缺口也在不断增大,尤其在用电高峰期缺电现象严重,为此很多大型企业便自建电厂或配备发电机,因此各种电源的相互切换,保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中明确规定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置(以下简称备自投)核心部分采用高性能单片机,包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成,具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便,也可通过RS485通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算,能精确判断电源状态,并实施延时切换电源。
备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,其有可靠的软硬件看门狗功能和事件记录功能。
2. 备自投工作原理备自投,就是一种正常电源故障后,自动投入备用电源的微机装置,其工作原理是根据正常电源故障后,母线失压,电源无流的特征,以及备用电源有电的情况下,自动投入备用电源。
备自投的主要形式有:桥备投、分段备投、母联备投、线路备投、变压器备投。
本文主要介绍一下常见的母联备自投。
母联自投保护的工作原理为:正常情况下,两路进线均投入,母联分开,处于分段运行状态。
当检测到其中一路进线失压且无流,而对侧进线有压有流时,则断开失压侧进线,合入母联,另一路进线不动作。
备自投根据电压等级不同,具体的逻辑也有所不同:低压备自投一般采用三合二逻辑+延时继电器中压备自投一般采用检电压+断路器位置状态高压备自投一般采用检电压+检电流+断路器位置状态。

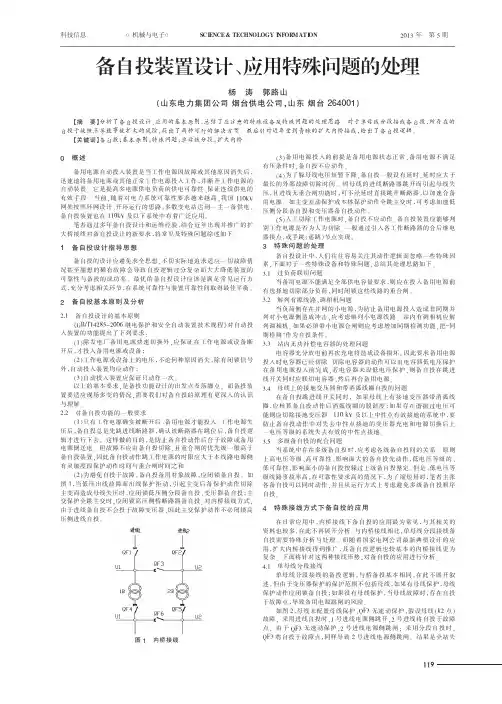

某220kV变电站备自投装置设计\应用的问题分析摘要本文针对近几年来在变电站综合自动化改造中,遇到有关备自投装置的一些问题进行总结,提出备自投装置设计和应用方案。
关键词备自投装置;综合自动化改造;设计中图分类号tm63 文献标识码a 文章编号 1674-6708(2011)45-0047-021 概述在电力系统中,为了提高供电的可靠性,我们增设了备用电源自投装置,通过增设设备,可以保证连续供电,对提高多电源供电负荷的供电可靠性很有帮助。
备用自投装置的工作原理是,当工作电源因故障消失后,备用电源迅速启动,迅速切换到工作状态,同时切断工作电源,减少因停电造成的损失。
备自投装置在变电站被广泛应用,甚至是多级备自投。
例如:一个220kv变电站中,有220kv进线、10kv分段或主变、380v母线备自投共三级备自投。
本文就220kv金砂变电站备自投有关问题进行分析。
2 问题提出220kv金砂变电站现有主变3台,220kv电气接线形式现为双母线带旁路接线,设专用旁路、母联断路器,现有220kv出线5回。
110kv电气接线形式现为双母线带旁路接线,设专用旁路、母联断路器,现有110kv出线8回。
10kv电气接线形式为单母线分6段接线,每台主变10kv侧均双臂进线。
具体见220kv金砂变电站主接线图,红色为10kv部分。
10kv有 6段母线,配了四个备自投装置。
一台主变失电,一般情况下就有两个备自投装置要动作,但2#主变失电情况下,四个备自投装置都要动作,为避免备自投同时动作,可以从时间上整定,让其中两台延时动作。
如果两台主变失电或者本来就两台主变运行,其中一台主变失电情况下,一台主变根本不可能带10kv的 6段母线,这样问题就来了,四个备自投装置是相对独立的,满足备自投的启动条件它们必然会动作,最后将造成一台主变带10kv的 6段母线,主变变低过流动作,变电站10kv全部失电。
当然也许你想用切负荷应该能解决,四个备自投装置来自不同的厂家,总不能因为一种情况,让备自投每次动作都去切负荷,发现不对再去人工恢复吧,哪就不用做综合自动化改造了。
备自投课程设计一、课程目标知识目标:1. 学生能理解并掌握备自投(备用设备自动投入)的基本概念和原理;2. 学生能够列举并解释备自投系统中关键部件的功能和作用;3. 学生能够阐述备自投系统在实际电力系统中的应用及其重要性。
技能目标:1. 学生能够通过实例分析,掌握备自投系统的操作流程和步骤;2. 学生能够运用所学知识,解决实际备自投系统运行中遇到的问题;3. 学生能够通过小组合作,设计并完善一个备自投系统的模拟方案。
情感态度价值观目标:1. 学生能够认识到备自投技术在电力系统中的重要作用,增强对电力事业的责任感和使命感;2. 学生在学习过程中,培养主动探究、积极思考的良好学习习惯;3. 学生能够通过团队合作,培养沟通协作能力和团队精神。
课程性质:本课程属于电力系统及其自动化专业的基础课程,旨在帮助学生掌握备自投技术的基本知识和应用能力。
学生特点:学生已具备一定的电力系统基础知识,具有一定的分析问题和解决问题的能力。
教学要求:结合学生特点,注重理论与实践相结合,提高学生的实际操作能力和解决问题的能力。
通过小组合作和实例分析,培养学生的团队协作能力和创新精神。
在教学过程中,关注学生的情感态度价值观的培养,提高学生的综合素质。
二、教学内容1. 备自投基本概念与原理- 备自投定义及分类- 备自投系统工作原理- 备自投系统在电力系统中的作用2. 备自投系统关键部件及功能- 断路器、隔离开关等设备的作用- 保护装置、自动装置的功能- 控制回路、信号传输的原理3. 备自投系统操作流程与步骤- 正常操作流程- 异常处理方法- 安全注意事项4. 备自投系统在实际电力系统中的应用- 应用场景分析- 实际操作案例介绍- 备自投系统运行维护要点5. 小组合作设计与实践- 设计一个备自投系统的模拟方案- 分析并优化方案- 模拟操作与总结教学大纲安排:第一周:备自投基本概念与原理学习第二周:备自投系统关键部件及功能学习第三周:备自投系统操作流程与步骤学习第四周:备自投系统在实际电力系统中的应用分析第五周:小组合作设计与实践第六周:总结与评价教学内容依据课程目标,结合教材相关章节,确保科学性和系统性。
水电站厂用电备自投的设计及维护摘要:目前。
在10kV及以下电压等级厂用电系统中,为提高供电可靠性,保证供电连续性,防止因厂用电失电导致机组运行异常,常常会采用备自投装置,它能在一段母线失电后切断工作电源并迅速投入备用电源(备自投功能),并能在工作电源恢复供电后切断备用电源投入工作电源(自恢复功能),从而缩短供电中断时间、降低因失电而引起的损失。
但在实际运行过程中,备自投装置往往存在接入的模拟量、开关量较多,控制逻辑较复杂,闭锁措施不完善,检修维护困难,运行可靠性差等诸多问题,如何保证备自投可靠稳定运行,发挥其保证厂用电可靠性的作用就成了运行维护人员的首要任务。
关键词:备自投;设计;闭锁;检验引言备用电源自动投入装置主要用在备用变压器、备用线路和发电厂变电所的厂(所)用备用电源自动投入,简称备自投(BZT)装置。
向家坝水电站10kV厂用电备自投从设计到投运经历了数次设计优化,提升了厂用电的运行可靠性。
10kV系统备自投的配置具有如下重要意义:①提高厂用电运行的可靠性。
在非故障情况下母线失电,备自投可在第一时间动作,提高了机组自用电、机组进水口快速工作门、消防、保护等重要负荷的供电可靠性,确保机组的安全稳定运行。
②金沙江江面狭窄,汛期水位变化较大,备自投装置的投运提高了中孔启闭机、表孔启闭机供电的可靠性,对大坝安全非常有利。
③备自投能减少设备动作量,通过与400V负荷备自投动作时间配合,可优先动作10kV备自投,避免因母线停电导致400V备自投大量动作情况的发生。
1厂用电备自投介绍备自投是备用电源自动投入使用装置的简称。
即当工作电源因故障断开以后,能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去,从而使用户不至于被停电的一种自动装置。
溪洛渡电站厂内各供电点2段母线间设有联络开关,2段母线正常时分母运行,互为第一备用电源(以下简称一备);1G、2G、3G供电点之间分别设有联络线,6段母线形成一个环网,使1G、2G、3G供电点之间的相邻母线互为第二备用电源(以下简称二备)。
基于PLC的站用电源备自投装置的设计站用电源备自投装置是一种自动化控制设备,用于确保站内电力系统在故障发生时能够自动切换到备用电源,并恢复到正常操作状态。
本文将基于可编程逻辑控制器(PLC)来设计一个站用电源备自投装置。
设计方案:1.总体设计思路:基于PLC的站用电源备自投装置主要由电源切换模块、PLC控制模块和人机界面模块组成。
电源切换模块用于实现电源的切换和故障检测,PLC控制模块用于控制电源的切换过程和系统的状态监测,人机界面模块用于显示系统状态和操作参数设置。
2.电源切换模块设计:电源切换模块包括主电源和备用电源的接口电路、继电器控制电路和故障检测电路。
主电源和备用电源通过接口电路连接到继电器控制电路上,继电器控制电路用于实现主电源和备用电源的切换。
故障检测电路用于检测主电源的故障情况,如电压异常、短路等。
3.PLC控制模块设计:PLC控制模块使用可编程逻辑控制器,通过编程实现电源切换过程的控制。
首先,PLC需要监测主电源和备用电源的状态,当主电源出现故障时,PLC会通过继电器控制电路切换到备用电源。
同时,PLC还需要监测电源切换过程中的状态,如电压、电流、频率等,以确保电源切换过程的稳定性。
4.人机界面模块设计:人机界面模块使用触摸屏显示器,可以显示系统的工作状态、电源切换过程和故障警报信息。
通过触摸屏,操作人员可以进行操作参数的设置和故障诊断。
5.其他功能设计:除了电源切换功能外,站用电源备自投装置还可以加入其他功能,比如过载、短路和电压异常保护功能。
这些功能可以通过PLC编程实现,并通过人机界面模块显示相关信息。
总结:本文基于PLC设计了一个站用电源备自投装置,实现了电源切换、故障检测、状态监测和操作参数设置等功能。
通过PLC的编程控制,装置可以自动完成电源切换过程,并确保系统在故障发生时能够及时切换到备用电源,保障站内电力系统的稳定运行。

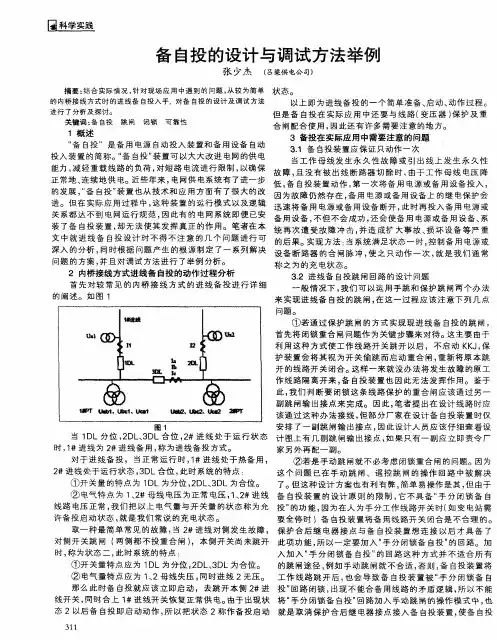

关于备自投的设计与调试方法举例结合实际情况,针对现场应用中遇到的问题,从较为简单的内桥接线方式时的进线备自投入手,对备自投的设计及调试方法进行了分析及探讨。
标签:备自投跳闸闭锁可靠性1概述“备自投”是备用电源自动投入装置和备用设备自动投入装置的简称。
“备自投”可以使电网正常运行时的供电能力变强,使重载线路的负荷变小,限制短路电流,提高供电的可靠性和连续性。
近些年,电力系统在不断地进步,备用电源自动投入装置开始占据更高的地位。
但是,因为生产实际中应用的备自投装置的运行方式和逻辑关系总是违规的,所以尽管安装了不少的备自投装置,但是不能正式投入运行。
本文主要讨论进线备自投设计时需要注意的一些问题,以及改进措施或思路,并且对调试方法进行了举例分析。
2内桥接线方式备自投的动作过程分析2.1内桥接线方式的进线备投方式首先对较常见的内桥接线方式的进线备投进行详细的阐述。
如图1:当1DL分位,2DL、3DL合位,2#进线处于运行状态时,1#进线为2#进线备用,称为进线备投方式。
对于进线备投,当正常运行时,1#进线处于热备用,2#进线处于运行状态,3DL合位,此时系统的特点:①开关量的特点为1DL为分位,2DL、3DL为合位。
②电气特点为1、2#母线电压为正常电压,1、2#进线线路电压正常,我们把以上电气量与开关量的状态称为允许备投启动状态,就是我们常说的充电状态,称为状态一。
取一种最简单常见的故障,当2#进线对侧发生故障,对侧开关跳闸(两侧都不投重合闸),本侧开关尚未跳开时,称为状态二,此时系统的特点:①开关量特点应为1DL为分位,2DL、3DL为合位。
②电气量特点应为1、2母线失压,同时进线2无压。
那么此时备自投就应该立即启动,去跳开本侧2#进线开关,同时合上1#进线开关恢复正常供电。
由于出现状态2以后备自投即启动动作,所以把状态2称作备投启动状态。
2.2分段备投方式当3DL分位,1DL、2DL合位,1#、2#进线处于运行状态时,称为分段备投方式。

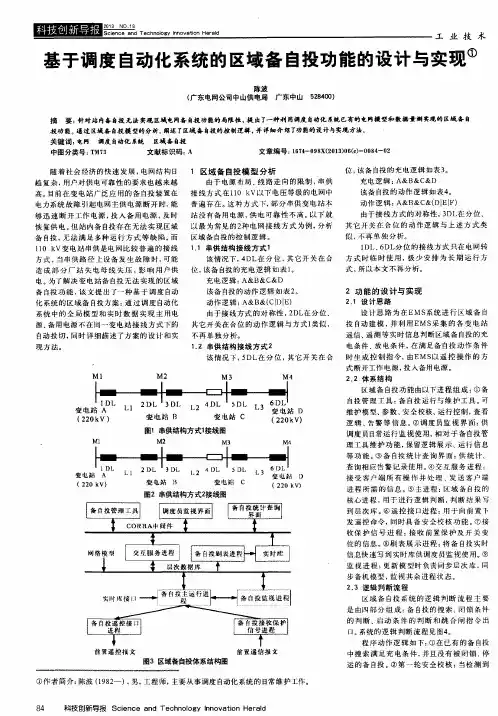

220kV备自投的原理及实现方法摘要:在电网建设滞后经济社会发展的情况下,加装备用电源自投装置可有效地解决供电可靠性问题。
本文以220kV清水河变电站220kV备自投为例,对备自投的原理以及典型方式进行进行阐述,并提出一种备投方式提出了完整的逻辑策略。
最后,结合实际工作经验,对备自投设备在设计运维过程中的一些关键问题进行深入讨论。
关键词:备自投;跳闸回路;重合闸;联切负荷一、引言随着我国经济飞速发展,人民生活水平不断提高,对电力消费需求与日俱增,对供电可靠性也提出了更高的要求。
但电网建设往往相对滞后,一些输电线路经常处于重载状态,部分厂站短路电流超标等等。
为了解决上述问题,提高电网正常运行情况下的供电能力,减少重载线路的负荷,限制短路电流,电网采取了特殊的解网分区供电运行方式,例如,对某些 220 kV 变电站的 220 kV 母线采用分列运行的方式,对一些 220 kV 线路环网进行解网运行[1]。
采用这样的运行方式后,短路电流得到了控制,解决局部电网正常情况下线路重载问题和 N-1 故障情况下相应输电线路严重过载问题。
所谓“有一利必有一弊”,在解决上述问题的同时,也带来其它问题。
由于一些枢纽变电站母线分裂、重要线路解环,有的变电站出现了由单侧电源供电的情况,大大减低了供电可靠性。
一旦电源侧线路发生故障,变电站有全站失压的风险。
面对这样的运行情况,在电网相对薄弱的条件下,要弥补一次系统网架不完善造成的不足,提高电网的可靠性,就要在单侧电源供电的网点,设置备用电源[2]。
二、模型与原理2.1系统运行方式220kV清水河变电站是连接两个500kV片网的关键节点,对两座220kV终端变电站进行供电,处于深城市的负荷中心位置,重要性不言而喻,见图1。
为了防止电磁环网引起线路过载,清水河站解环运行,通常是由其中的一个片网来供电;由两个片网同时供电时,则220kV母线分裂运行。
由于清水河站在系统中的地位重要,加装备用电源自投装置成为必然选择。
备自投的设计及应用
摘要:根据备自投的使用原则,介绍了备投在实际使用中需注意的问题,提出了备投设计中采用kkj作为判据和不采用kkj作为判据的两种设计方案。
关键词:手跳闭锁闭锁重合闸 kkj 接入接点
1 概述
当工作电源因故障被断开以后,能自动而迅速的将备用电源投入工作,保证用户连续供电的装置即称为备用电源自动投入装置,简称备自投装置。
备自投装置在110kv以下的中、低压配电系统中比较常见,是确保电力系统连续可靠供电的一个重要设备。
随着电力系统的发展,备用电源自动投入装置的作用日趋重要。
但由于生产实际中应用的备自投装置的运行方式和逻辑关系往往不符合要求,因此有许多备白投装置虽已安装,但无法正式投入运行。
本文首先简述了备自投的使用原则,然后通过阐述备自投的动作过程,引出备自投动作逻辑中所需的开入量和模拟量,并对其作用及在工程实际中需要注意的地方进行相应的解释。
2 备自投的使用原则
2.1 备自投装置应保证只动作一次。
当工作母线发生永久性故障或引出线上发生永久性故障,且没有被出线断路器切除时,由于工作母线电压降低,备自投装置动作,第一次将备用电源或备用设备投入,因为故障仍然存在,备用电源或备用设备上的继电保护会迅速将备用电源或备用设备断开,此时再投入备用电源或备用设
备,不但不会成功,还会使备用电源或备用设备、系统再次遭受故障冲击,损毁了设备,加重了事故的破坏力。
实现方法:控制备用电源或设备断路器的合闸脉冲,使之只动作一次。
2.2 工作电源被断开后才能启动备用电源。
工作电源失压后,备自投起动延时到后总是先跳进线断路器,确认该断路器在跳位后,备自投逻辑才继续工作。
这样能避免备自投动作后合于故障或备用电源倒送电的情况。
实现方法:备用电源和设备的断路器合闸回路应由供电元件受电侧断路器的常闭辅助触点启动。
2.3 人工切除工作电源时,备自投不应动作。
2.4 备用电源不满足有压条件时,备自投不应动作。
实现方法:备自投装置采集备用电源线路电压。
3 备投在实际应用中需要注意的问题
3.1 进线备自投跳闸回路的设计问题
进线备自投的跳闸回路主要包括两种形式,即手跳和保护跳闸,但必须注意几个细节性的问题。
①采用保护跳闸方式不可忽视闭锁重合闸设计的问题,因为采用保护跳开工作线路开关后,不启动kkj,保护装置便判断为开关偷跳而启动重合闸,这样本来是分开的线路开关又被重新闭合,就不能将存在故障的原工作线路隔离开来,进而影响备自投顺利工作,这就需要通过另一副跳闸输出接点去将这条线路的重合闸闭
合。
笔者认为应该根据上述设计原理安排接线,部分厂家的备自投设备只设计了一副跳闸输出接点,所以业内设计者最好在审图环节就要求厂家再加一副跳闸出口接点,从而使跳闸设计更加完善。
②若采用手跳方式,在手动跳闸和遥控跳闸的操作回路中就可以解决闭锁重合闸的问题,这样就省去了很多繁琐的设计步骤,唯一不足之处是这种设计不具有“手分闭锁备自投”功能。
照备自投的设计原则而论,在人为手分工作线路开关时备自投不应该合备用线路开关,使保护合后继电器接点与备自投装置相接才可以起到上述作用。
所以,将“手分闭锁备自投”回路设计加入备自投设备中。
当备自投选用手跳方式时也加入zh“手分闭锁备自投”回路,会造成备自投通过手跳回路跳开工作线路后,备自投又被“手分闭锁备自投”回路闭锁,造成无法合备用线路的矛盾逻辑,所以不允许在“手分闭锁备自投”回路中加入手跳方式,即取消保护合后继电器接点接入备自投装置,以确保备自投装置正常工作。
但是,为避免备自投设备在人为手分工作线路开关的过程中误投备用线路,应在备自投的现场运行规程里要求在人工断开工作线路开关前将备自
投退出。
此外,有些时候备自投需要采用合后节点作为手跳闭锁判据,但保护没有合后的备用接点接入备自投,这时候可以采用两种方式:①在保护上增加一个kkj的中间继电器,从而引出备用接点到备自投。
②在备自投装置上将kkj的开入短接,但需要运行人员在手分工作线路开关时将备自投退出,防止人为手分工作线路开关时
备自投误投备用线路,此时跳闸回路可以接入保护装置的手跳回路。
还有一种情况就是备自投不需要kkj开入,但是仍然要实现“手跳闭锁备自投”这个功能,这时我们采用的办法是将测控装置的手跳33并接入备自投装置的“闭锁备自投开入”,同样可以实现这个功能。
3.2 进线备自投合闸回路的设计问题
进线备自投的合闸回路可接在手合或不经手合(如接在重合闸回路)两种方式实现,备自投合闸的接法是根据保护装置实际进行选取的。
①在取保护装置的合后继电器来实现“手分闭锁备自投”的功能时,备自投合闸一定要接入手合回路,因为保护装置的合后继电器是接在手合回路中的,是通过手合来起动合后继电器的,备自投在收到保护的合后继电器动作信号才具备其动作条件。
以深南瑞isa-358g的进线自投为例
如下图:
假设:2#进线a点故障,备自投跳闸回路采用手跳回路,如果备自投正确动作后,2dl的为跳位,合后位复归,如果备自投合闸回路未采用手合回路,那么3dl合位且处于合后,1dl合位,但有可能不在合后,这时lbzt2就有可能不满足充电条件,导致保护不能正确动作,此时如果1#进线b处发生故障,备自投会因未充电而不动作,换另一种假设如果1dl在合后发生b处故障后备自投正确
动作跳开1dl,合上了2dl,但是此时1dl跳位,2dl虽然是合位但必然不在合后,那么备自投是肯定不会充电的,所以如果跳闸回路用了手跳回路,那么合闸回路就一定要用手合回路。
②比较早期的微机保护,在厂家设计时并没考虑合后继电器的采用,当备自用装置应用于这些保护时,备自投将无法实现“手分闭锁备自投”的功能。
此时,备自投的合闸回路可接在手合或不经手合(如接在重合闸回路)均可,但要注意用电源将备自投装置的后合继电器输入接点短接,否则,备自投装置将因为无法满足条作而闭锁装置。
3.3 备自投装置的闭锁问题
常规备自投装置都有实现手动跳闸闭锁及保护闭锁功能,其中保护闭锁功能,分别有母差动作闭锁,主变保护动作闭锁分段自投,一般来说主变后备保护动作是相应母线及出线的后备,此时如果是出线拒动或母线发生故障,备自投不应动作。
考虑母线故障的几率很低,出线可能出现瞬时性故障而拒动的情况也很少,为了最大限度地保证负荷的正常供应,主变后备保护不闭锁备自投。
只是在桥接线方式时采用主变差动闭锁分段备自投。
举一个例子解释为什么差动动作要闭锁分段备自投:
如上图中,在内桥接线方式时,a点发生故障,此时故障在2#主变的差动保护范围内,差动保护动作跳开2#变高低压侧断路器,为了隔离故障备自投不应合3dl,因此内桥接线方式下的分段备投应采用主变差动闭锁备自投。
主变后备保护动作一般是在进线有故
障时动作,此时进线开关跳开即可隔离故障因此也可不必考虑闭锁备自投。
对于单母分段接线形式,差动保护动作跳开各侧开关可以将故障隔离,后备保护动作一般是在母线上或进线上有故障,母线上的故障几率很小,进线上的故障跳开进线开关就可以隔离,不引响分段备投,因此单母分段可以不考虑主变动作闭锁备投的问题。
3.4 备自投装置开关位置的接入接点
大部分备自投装置只要取开关位置的一个常闭接点即可。
在设计图纸上,我们可以易用机构箱的开关常闭接点及保护装置的twj 接点来取得。
设计者一般都取保护装置的twj继电器接点,主要原因在于备自投和保护装置都被放在继保室,施工接线时电缆较短,不会妨碍施工。
以往都在开关场的开关机构箱处安装这两个装置,大大节省了工程量。
此外,有的备自投装置厂家大都将进线twj接点标示在图纸开关量输入端,这极易给设计人员一个假象,错误地引导其取了twj接点。
但是在实际应用中我们发现备自投在取用开关位置接点时,必须要结合重合闸来选取采用的接点位置。
4 分段备投的几种安装方案
下一步备自投要由现在的进线备投改为分段备投根据备投的特点有以下几种改造方案:
备自投主要分为采用kkj作为判据和不采用kkj作为判据两大类:
4.1 备投采用kkj
①备投如果需要kkj并且保护可以提供kkj时,直接将kkj接入备投kkj开入。
②备投如果需要采用kkj但保护无法开出就采用第四部分所讲的:a在保护上增加一个kkj的中间继电器,从而引出备用接点到备自投。
b在备自投装置上将kkj的开入短接,但需要运行人员在手分工作线路开关时将备自投退出,防止人为手分工作线路开关时备自投误投备用线路,此时跳闸回路可以接入保护装置的手跳回路。
4.2 备投不采用kkj
不采用kkj的:要实现“手跳闭锁备自投”这个功能,这时我们采用的办法是将测控装置的手跳33并接入备自投装置的“闭锁备自投”开入,跳闸回路可采用手跳,此时合闸回路也必须采用手合(对于单母分段投重合闸的线路,因为重合闸要判kkj)。
也可采用保护跳,但必须增加一对闭锁重合闸接点。
4.3 内桥接线应接入主变差动动作闭锁分段备投。
5 结束语
以上只是本人在现场工作的一些心得体会,存在很多主观意见,对于很多备自投的内容都没有涉及,如主变备投方式、联切小电源、备投整定方面的问题,希望能起到一个抛砖引玉的作用,有兴趣的同志能对备自投进行更深入的研究。
参考文献:
[1]对备自投的整定控制字进行设置.在rcs9652 [1]发电厂与变
电站自动化技术及其应用.中国电力出版社.
[2]《变电站备用电源自投装置的技术原则》.
[3]《国家电网公司继电保护培训教材》.。
