备自投基本原理及应用

备自投基本原理及应用
CLICK HERE TO ADD A TITLE
备自投基本原理及应 用
单击此处添加文本具体内容 演讲人姓名
添加标题
引言
添加标题
备自投在电力系统中的应用
添加标题
备自投的未来发展
添加标题
备自投基本原理
添加标题
备自投的配置和调试
第一章 引 言
目的和背景
备自投装置作为一种自动装置，可以 在主电源失去后快速切换到备用电源， 减少停电时间，提高供电可靠性。
应对策略 针对分布式电源接入对备自投的影响，需要制定相应的应对策略。一方面，需要优化备自投装置的控制 算法，使其能够快速适应分布式电源的变化；另一方面，需要加强分布式电源的运行管理，提高其运行 稳定性和可靠性。
备自投与其他自适应保护的协同发展
01 02 03
备自投与自适应保护的关系
备自投是一种重要的自适应保护装置，能够根据电网的运行 状态进行智能决策和控制。而其他自适应保护装置也具有类 似的功能，如自动重合闸、故障定位等。这些自适应保护装 置之间的协同工作能够提高电网的稳定性和可靠性。
协同发展的必要性
随着电网规模的不断扩大和复杂化，单一的自适应保护装置 已经难以满足电网安全稳定运行的需求。因此，需要加强各 种自适应保护装置之间的协同发展，实现信息共享和功能互 补，提高电网的自适应保护能力。
实现协同发展的关键技术
实现各种自适应保护装置之间的协同发展，需要解决信息交 互、功能整合、决策协调等多个关键技术问题。同时，需要 加强各领域之间的合作和交流，推动相关技术的创新和发展。
第二 章
备自投基本原理
备自投工作 原理
备自投工作原理基于电源 自动切换技术，当主电源 失电时，备自投装置会自 动检测到失压或失电信号， 并快速切换至备用电源， 确保设备连续供电。

CH备用电源自动投入精品PPT课件

CH备用电源自动投入精品PPT课件

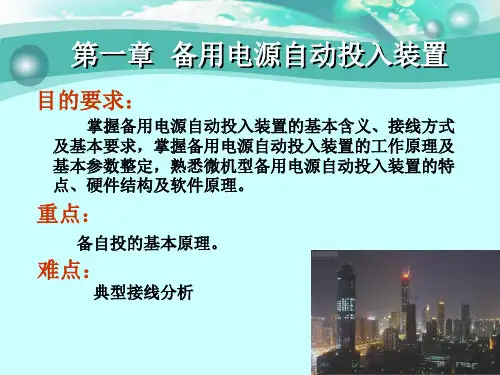

第一节 备用电源自动投入装置的作用
一、备用电源自动投入装置定义： 当工作电源(或工作设备)因故障被断开以后,能
自动而迅速地将备用电源(或备用设备)投入工作,保 证用户连续供电的一种装置。简称AAT。
二、分类： 在实际应用中，AAT装置形式多样，按照备用
方式划分，可分为明备用和暗备用两种。
第一节 备用电源自动投入装置的作用
1KM 2KM
1SA 2KM 3QF 57 来自II段母线AAT
T1 2QF Ⅰ
T0
措施：ATT装置的动作时间
4QF
在有高压大容量电动机场
合以1s至1.5s为宜，低压
场合可减至0.5s。
第三节 备用电源自动投入装置的典型接线
一、 ATT由两个部分组成 ：
1）低压起动部分：工作母线因各种原因失压时，断 开工作电源。 2）自动合闸部分：在工作电源QF断开后，将备用电 源的QF合闸。
2）工作母线的电压不论何种原因消失时, AAT 装 置均应动作；
但当工作母线和备用母线同时失去电压时,或备用 电源消失时, AAT装置不应起动；
3）AAT 装置应保证只动作一次； 4）ATT的动作时间应使负荷的停电时间尽可能短为
宜；
（１）应保证在工作电源或工作设备断开后，AAT 装置才可以动作
明备用： 正常情况下，有明显断开的备用电源或备用设备。
暗备用： 正常情况下，没有断开的备用电源或备用设备
。分段母线间，利用分段断路器取得相互备用．
工作电源
明备用举例:
备用电源
正常工作时：
1QF
3QF
1QF, 2QF： 闭合 3QF, 4QF : 断开。
AAT
T1
T0
I母故障时：

备自投原理及要求 PPT课件

备自投原理及要求 PPT课件

三、备自投原理
4、开关量输入
三、备自投原理
5、 1DL，2DL跳闸操作回路
当装置工作在方式1、2 时， 1DL、2DL 在合位，3DL 在分位。 301～302：跳进线1 开关 出口； 303～304：跳进线2 开关 出口。
三、备自投原理
6、信号回路
端子401～402 为装置事故总信号（推 事故画面）。 端子418～420 为位置信号输出。 端子404 为控制直流电源正，端子411 为控制直 端子412～415 为远动信号，当开关柜 保护单元与监控单元必须独立配置时与 监控单元的遥信单元相接口，用来反映 保护测控装置的基本运行情况，分别为： 装置报警（包括直流消失），保护动作， 控制回路断线。
运行中应注意的几个问题
6、备自投闭锁问题：有实现手动跳闸闭锁及 保护闭锁功能，分别有母差动作闭锁，主 变后背保护动作闭锁动或母线发生故障， 备自投不应动作。
运行中应注意的几个问题
备自投的动作时间问题：低电压元件动作后 延时跳开工作电源，其动作时间应大于本 线路电源侧后备保护动作时间和线路重合 闸时间的和。
• 分段（桥）开关自投（方式3、方式4） • 当两段母线分列运行时，装置选择分段(桥)
开关自投方案。
• 充电条件：1) Ⅰ母、Ⅱ母均三相有压； • 2) 1DL、2DL 在合位,3DL 在分位。 • 经备自投充电时间后充电完成。 • 方式3--Ⅰ母失压: • 放电条件：1) 3DL 在合位经短延时； • 2) Ⅰ、Ⅱ母均无压（三线电压均小于
备用电源自动投入条件
备自投的条件：首先应该有备用电源或备用 设备。其次，当工作母线电压下降时，由备 自投跳开工作电源的断路器后才能投入备用 电源或设备；另外一种情况是工作电源部分 系统故障，保护动作跳开工作电源的断路器 后才投入备用电源或设备。

备用电源自动投入PPT课件

备用电源自动投入PPT课件
母线Ⅲ无压
母线II进线无电流
&
&
t1 0
≥1 跳QF2
母线III有压 方式3投入
a
Y3 & Y4 &
(T1保护)
母线Ⅳ无压 母线I有压
母线IV进线无电流
t2 0
H2 ≥1 跳QF4
方式4投入
b
& & &
(T2保护)
QF2合位 QF5合位 QF4跳位 QF4合位 QF5合位 QF2跳位 母线Ⅰ有压 母线Ⅱ有压 QF5跳位 方式3方式4锁 t3 0 QF2跳位 母线II有压
•
• ⑤QFI误跳闸时，母线Ⅲ失压，母线 Ⅲ进线无流，母线Ⅳ有压情况下经 时间t1使QF2跳闸，或是QFI跳闸 时联跳QF2. • ⑥QF2跳闸后，在确认已跳开备用 母线有电压情况下，Y11动作， QF5合闸。当合与故障时，QF5保 护加速动作，QF5跳开，AAT不再 动作。
2.备用方式的AAT软件原理
母线 Ⅳ 有压
Y8 &
母线Ⅲ进线无电流
H4 ≥1
H3 ≥1
QF4跳位 母线 Ⅲ 有压
母线 进线无电流
Y10 &
C
备用方式1.备用方式2的软件逻辑框图 a QF2跳闸逻辑框图 b QF4跳闸逻辑框图 cQF5合闸逻辑框图
(1)AAT装置的启动方式
• 方式一：由图（c）分析可知，当 方式一：由图（ 分析可知， QF2在跳闸状态 在跳闸状态， QF2在跳闸状态，并满足母线Ⅲ无 进线电流， 有电压的条件， 进线电流，母线Ⅳ有电压的条件， Y9动作，H4动作，在Y11满足另一 Y9动作，H4动作， Y11满足另一 动作 动作 输入条件时合QF5 此时QF2 QF5， QF2处于跳 输入条件时合QF5，此时QF2处于跳 闸位置， 闸位置，而其控制开关仍处于合闸 位置， 位置，即当二者不对应就启动备用 电源自动投入装置， 电源自动投入装置，这种方式为装 置的主要启动方式。

备自投实现原理和工程应用

备自投实现原理和工程应用
进线Ⅰ 进线Ⅱ 1DL 7DL 高Ⅰ 3DL 4DL 高Ⅱ 2DL
1#变
2＃变
5DL 8DL 低Ⅰ
6DL 低Ⅱ
8
实现原理——典型逻辑
进线Ⅰ 1DL 2DL 7DL 高Ⅰ 3DL 4DL 高Ⅱ 进线Ⅱ

高压侧运行方式


方式一：两条进线分别带 一段母线运行即：1DL、 2DL合位，7DL分位 方式二：一条母线通过分 段开关带两段母线运行即： 1DL、7DL合位，2DL分 位；或 2DL、7DL合位， 1DL分位
对于运行方式一可以采用分段自投 即：当Ⅰ母（Ⅱ母）失压时将通过 合分段开关7DL使Ⅱ母（Ⅰ母）重 新获得工作电压 对于运行方式二可以采用进线自投 即：有一条进线处于跳位（备用） 当工作进线由于某种原因跳开后， 当Ⅰ母、Ⅱ母失压时通过合备用进 线使Ⅰ母和Ⅱ母重新获得工作电压
9
实现原理——典型逻辑
高Ⅰ 3DL 4DL 高Ⅱ

WBT-851系列功能配置

35kV母线 1#所变
备用母线 0#所变
35kV母线 2#所变
Ua1,Ub1,Uc1
用于右图接线形式下的分支 备投：配有A分支备投、B分 支备投、A分支后加速保护、 B分支后加速保护、 TV断线 检测 、测控等功能。
1DL I1 380VⅠ段
2DL A分支 I2 I3
3DL B分支
概述——基本原则

备投装置只动作一次——设置充放电过程

充电——备投装置动作前的运行方式描述


断路器位置 母线电压 保持，放电为真时返回

放电——备投动作的闭锁条件


瞬时——压板、控制字、手跳闭锁、保护闭锁、断路器拒 动及位置异常、备投动作结果及命令等 延时——备用无压、运行方式变化、TV异常等

《备用电源自动投入》PPT课件

《备用电源自动投入》PPT课件

采样保持器（S/H）
A/D转换器完成一次完整的转换需要一段时间，在这段时间里，模拟量不能变化，否 则就不准确了。尤其对变化较快的模拟量来说，就必须引入采样/保电路，将瞬间采集的模 拟量“样本”冻结一段时间，以保证A/D转换的精度。也就是说，在“采样”状态下，电 路的输出跟踪输入模拟信号；在“保持”状态下，电路输出保持着采样结束时刻的输出模 拟信号的瞬时值
精选课件ppt
7
2.4分段开关暗备用自动投入逻辑
精选课件ppt
8
2.5备自投有压、无压及无流条件
1.母线有压：指接入的母线电压有效值均大于或等于母 线有压定值，母线电压大于等于额定有效电压的60%~70% 时均为有压。
2.母线无压：指接入的母线电压有效值均小于或等于母 线无压定值，母线电压小于等于额定有效电压的30%~10% 时均为失压。入装置的基本要求
（1）工作电源确实断开后，备用电源才投入。 （2）备用电源自动投入切除工作电源断路器必须延时。 （3）手动跳开工作电源时，备用电源自动投入装置不应动
作。 （4）应具有闭锁备用电源自动投入装置的功能。 （5）备用电源不满足有压条件，备用电源自动投入装置不应
精选课件ppt
18
精选课件ppt
19
拒动时，与之对应的指示灯就会闪烁报警； （5）手动跳闸时，装置闭锁。
实际的电力系统中，结构是非常的复杂，由于各方面的原因，我们也有很 多地方没有考虑全面，比如说我们的实验还可以加一个LCD来显示采集到的电流 和电压、考虑各个线路的保护、实现自动减负荷的功能、实现进线备自投和变压 器备自投。我们只能够模拟它的基本故障，所以在以后的日子里，我们还需要在 学习很多的东西，让我们考虑的更全面，争取以后为电力行业贡献自己的一份力。

备用电源自动投入装置ppt课件

备用电源自动投入装置ppt课件
变压器不能投入。
保证当工作电源和备用电源同 时失压时，AAT装置不动作。
二、 “明备用” AAT装置的工作原 理
（5）当备用电源投入到永久
性故障时，则应由设置在4QF 上过流保护（图中未画出）加 速动作跳开4QF，此后AAT装 置不再动作。
三、AAT装置的接线特点
（1）保证AAT装置动作的可靠性。AAT装置的自动合闸部分 由供电元件受电侧断路器的辅助触点启动，满足了工作电源 断开后备用电源才投入的要求。
五、AAT装置接线的简化
❖ AAT装置可以应用在不同的场合，应用在不同场合的接线可 能有简有繁。通过对图1-2、1-3的AAT装置原理接线图分 析可知，除系统侧故障使工作母线失去电压，AAT装置辅助 低电压启动部分动作外，其他情况下都不经辅助低电压启动 部分而动作。由此考虑到，AAT装置接线中辅助低电压启动 部分能否取消的问题，如能将其取消，则可简化AAT装置接 线，提高AAT装置动作的可靠性。
运行经验表明，在有高压大容量电动机的情况下，AAT装 置的动作的时间以1～1.5s为宜，低电压场合可减小到0.5s。
5.低压启动部分电压互感器二次侧熔断器熔断时， AAT装置不应动作。
防止其误动作的措施是：低电压启动部分采用两个低电压继 电器，其触点串联。
6.应校验AAT装置动作时备用电源的过负荷情 况及电动机自启动情况；如果备用电源投入 到故障设备上，应使其保护加速动作。
置均应动作。
为了满足这一要求，AAT装置在工作母线上应设有独立的低 电压启动部分，并设有备用电源电压监视继电器。
但是，当工作母线和备用母线同时失去电压时，AAT装置不 应动作。
3. AAT装置应保证只动作一次。
当工作母线发生永久性短路故障或者引出线上发生永久性短 路故障未被其断路器断开的时，备用电源第一次投入后，由 于故障仍然存在，继电保护装置动作将备用电源断开。此后， 不允许再次投入备用电源，以免多次投入对系统造成不必要 的再次冲击。

备自投基本原理及应用PPT课件

备自投基本原理及应用PPT课件

备自投的分类
按照切换方式分类
可分为串联切换、并联切换和混联切换三种类型。串联切换是指在主电源或设备故障时，备自投装置 将主电源或设备切除，再接入备用电源或设备；并联切换是指在主电源或设备故障时，备自投装置同 时接入备用电源或设备，形成并联运行；混联切换则是串联切换和并联切换的结合。
按照功能分类
可分为简单备自投和复杂备自投两种类型。简单备自投只具备基本的自动切换功能，复杂备自投除了 自动切换功能外，还具备其他多种功能，如过流保护、电压保护等。
工厂供电系统中的应用
在工厂供电系统中，备自投装置 主要用于保证生产设备的正常运 行，提高工厂的生产效率和经济
效益。
当工厂的主电源出现故障时，备 自投装置会自动切换到备用电源， 保证生产设备的连续运行，避免
因电源故障导致的生产事故。
备自投装置的应用，可以提高工 厂供电系统的稳定性和可靠性， 减少维修和停机时间，提高工厂
提高系统稳定性
备自投的快速切换可以减少电 压波动和负荷损失，提高电力
系统的稳定性。
缺点分析
可能导致非故障区域停电
在某些情况下，备自投动作可能导致非故障 区域也失去电源。
对装置要求高
备自投装置需要具备高可靠性、快速响应等 特点，对设备的质量和维护要求较高。
可能引发连锁反应
备自投动作可能导致系统发生连锁反应，进 一步扩大故障范围。
的生产效益。
建筑配电系统中的应用
在建筑配电系统中，备自投装置主要 用于保证建筑的正常供电和用电安全。
备自投装置的应用，可以提高建筑配 电系统的稳定性和可靠性，减少因电 源故障导致的停电和火灾事故，保证 建筑的安全使用。
当建筑的电源出现故障时，备自投装 置会自动切换到备用电源，保证建筑 的正常供电和用电安全。

电力备自投装置基本原理

电力备自投装置基本原理

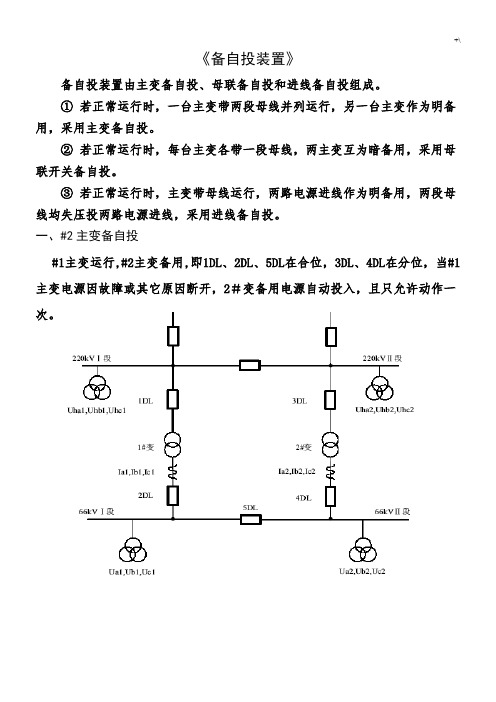

《备自投装置》备自投装置由主变备自投、母联备自投和进线备自投组成。

①若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用主变备自投。

②若正常运行时，每台主变各带一段母线，两主变互为暗备用，采用母联开关备自投。

③若正常运行时，主变带母线运行，两路电源进线作为明备用，两段母线均失压投两路电源进线，采用进线备自投。

一、#2主变备自投#1主变运行,#2主变备用,即1DL、2DL、5DL在合位，3DL、4DL在分位，当#1主变电源因故障或其它原因断开，2＃变备用电源自动投入，且只允许动作一次。

1、充电条件：a. 66千伏Ⅰ母、Ⅱ母均三相有压；b. 2DL、5DL在合位,4DL在分位；c.当检备用主变高压侧控制字投入时，高压侧220kV母线任意侧有压。

以上条件均满足，经备自投充电时间后充电完成。

2、放电条件：a.#2主变检修状态投入；b.4DL在合位；c.当检备用主变高压侧控制字投入时，220kV两段母线均无压, 经延时放电;d.手跳2DL或5DL；e. 5DL偷跳，母联5DL跳位未启动备自投时,且66kV Ⅱ母无压；f.其它外部闭锁信号（主变过流保护动作、母差保护动作）；g.2DL、4DL位置异常；h.I母或II母TV异常，经10s延时放电；i.#1主变拒跳；j.#2主变自投动作；k.主变互投硬压板退出；l.主变互投软压板退出。

上述任一条件满足立即放电。

3、动作过程：充电完成后，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压，#1变低压侧无流，延时跳开#1变高、低压侧开关1DL和2DL，联切低压侧小电源线路。

确认2DL跳开后，经延时合上#2变高压侧开关3DL，再经延时合#2变低压侧开4DL。

设置“加速备投”投退控制字。

当充电完成后，#1变低压侧开关2DL跳开，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压（检高压侧母线电压控制字投入），#1变低压侧无流，且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL，确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL，再经Th3延时合#2变低压侧开关4DL。

备自投工作原理课件

备自投工作原理课件

THANKS
感谢观看
微机备自投装置与数字型备自投装置比较
数字型备自投装置具有更高的精度和可靠性，但价格相对较高；微机备自投装置价格相对 较低，但智能化程度和动作速度较高。
电磁型备自投装置与数字型备自投装置比较
电磁型备自投装置价格相对较低，但维护工作量较大；数字型备自投装置具有更高的精度 和可靠性，但价格相对较高。
04
备自投动作条件
1. 主电源电压异常：当主电源电 压低于一定值时，备自投装置会 触发切换动作。
3. 备用电源电压正常：当备用电 源电压正常时，备自投装置才会 进行切换动作。
备自投的动作条件一般包括以下 几个方面
2. 主电源电流异常：当主电源电 流超过一定值时，备自投装置会 触发切换动作。
4. 无外部闭锁条件：当存在外部 闭锁条件（如手动操作、保护动 作等）时，备自投装置不会进行 切换动作。
备自投在电力系统中的应 用
备自投在电力系统的配置
备自投装置的配置
备自投装置通常配置在电力系统中， 用于在主电源故障时自动切换到备用 电源，保证电力供应的连续性。
备自投装置的组成
备自投装置由控制器、断路器、接触 器等组成，通过逻辑控制实现电源的 自动切换。
备自投在电力系统的运行方式
正常运行方式
备用电源故障时运行方式
备自投的发展历程
早期阶段
早期的备自投设备比较简单，主 要通过手动操作实现电源的切换
。
发展阶段
随着技术的发展，备自投设备逐渐 实现自动化和智能化，能够根据电 源故障的类型和情况自动切换到备 用电源。
现代阶段
现代的备自投设备更加智能和高效 ，能够实现多种电源的自动切换和 优化，提高供电系统的可靠性和稳 定性。

备自投课件

备自投课件

备投方式动作逻辑
备自投动作逻辑中设有闭锁条件、启动条件、检查条件。当启动条件全部 满足，闭锁条件不满足时，动作出口，检查条件用于检测动作成功与否。
当值期间开展“事故预想”（真实预演事 另外为了防止装置误动，在动作判别中设计有充电条件，只有充满电，才 故下的应急处理，防患于未然），由当班 负责人主持，提出事故预案，全员参与。
放电条件：
1) 3DL在合位经短延时；
当值期间开展“事故预想”（真实预演事 故下的应急处理，防患于未然），由当班 负责人主持，提出事故预案，全员参与。
2) Ⅰ、Ⅱ母均无压（三线电压均小于Uwyqd），延时15S；
3) 本装置没有跳闸出口时，手跳1DL或2DL（KKJ1或KKJ2变为0）（本条件
可由用户退出，即“手跳不闭锁备自投”控制字整为1）；
自投，两条进线之间的备用，则为明备用。
进线1
进线2
备自投
母联
暗备用：若正常运行时，一条进线带一段母线，另一条进线带 另一段母线分列运行，母联作为备用电源，此时为母联备自投， 进线与母联之间的备用，则为暗备用。
进线1
进线2
母联
备自投的接入
装置引入两段母线电压（Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2），用 于有压、无压判别。引入两段进线电压（Ux1、Ux2）作为自投准备及动作的辅 助判据，可经控制字选择是否使用。每个进线开关各引入一相电流（I1、I2）， 是为了防止PT三相断线后造成自投装置误投，也是为了更好的确认进线开关已跳 当值期间开展“事故预想”（真实预演事 开。
后接点KKJ即可；分段开关的TWJ和KKJ可以从装置自身操作回路引入，也可以
通过辅助参数整定从外部引入。
当值期间开展“事故预想”（真实预演事 故下的应急处理，防患于未然），由当班 负责人主持，提出事故预案，全员参与。 另外还分别引入了闭锁方式1自投，闭锁方式 2自投，闭锁方式3自投、闭锁

备自动投课件

备自动投课件

对自动重合闸装置的基本要求
在任何情况下，自动重合闸的动作次数应 符合预先规定的次数，不允许任意多次重 合断路器 自动重合闸动作后应能够自动复归，准备 好再次动作 自动重合闸应具有接收外来闭锁信号的功 能。不允许实现重合闸时，应自动将重合 闸功能闭锁
对自动重合闸装置的基本要求
自动重合闸装置应能与继电保护配合，实 现重合闸后加速继电保护，或重合闸前加 速继电保护 在双侧电源线路上实现自动重合闸，应考 虑合闸时两侧电源间的同步问题。 自动重合闸实质上是通过将非正常跳开的 断路器试探性合闸，实现线路上发生瞬时 性故障时自动恢复运行
备用电源自动投入的一次接线方案
图7-2(b)中T1为工作变压器、T2为备用变 压器，是明备用方式。正常运行时，通过 工作变压器T1给负荷母线供电；当T1故障 退出后，投入备用变压器T2。
备用电源自动投入的一次接线方案
图7-3(a)为单母线不分段 接线，断路器1QF和2QF 一个合闸(作为工作线路)， 另一个断开(作为备用线 路)，是明备用方式。例如 线路1工作、线路2备用时， 则1QF处于合闸状态、 2QF处于断开状态。当母 线因各种原因失压时， lQF跳开，检测工作线路 无电流、备用线路有电压， 则合闸2QF，恢复对母线 连接负荷供电 。
第一节、备用电源自动投人装置
备用电源自动投入的作用
是当工作电源因故障自动跳闸后，自动迅 速地将备用电源投入的一种自动装置 备用电源自动投入装置动作时，通过合备 用线路断路器或备用变压器断路器实现备 用电源的投入 保证在工作电源故障退出后能够继续获得 电源，使变电站的所用电正常供电 ，提高 了供电的可靠性
备用电源自动投入的一次接线方案
明备用指正常情况下有明显断开的备用电 源或备用设备或备用线路 暗备用指正常情况下没有断开的备用电源 或备用设备，而是工作在分段母线状态， 靠分段断路器取得相互备用

备自投基本原理及应用课件

备自投基本原理及应用课件

学习交流PPT
27
• 11、站内如有有源线路(小水电，小火电)及调相机， 则应在追跳运行开关的同时联切有源线路及调相机。
• 12、站内如有无功补偿电容器则备自投启动后应联切 电容器。如配置有低电压保护，也可以考虑由低电压 保护动作切除电容器，但应考虑时间配合。
• 13、站内母线上如有接地变压器带消弧线圈，应核算 备自投动作后消弧线圈的脱谐度；如果有可能造成谐 振过电压则应切除接地变压器。110kV及以上中性点有 效接地的系统中，要防止备自投动作后系统失去有效 的中性点接地。
学习交流PPT
18
A 进线备自投
②“充电”条件
a）110KV Ⅰ母、Ⅱ母均有电压； b）1DL合位，2DL 分位，5DL 合位； c) 备自投控制字投入； d) 备投压板投入。
③“放电”条件
a）备投保护动作出口； b）有外部闭锁信号。
图3、 两条电源进线，两段110kV母线，两台主变
①运行条件 电源进线一运行，带两段110kV母线，电源进线
④备自投启动条件
110kV母线无电压，进线一无电流，进 线二有电压。
⑤备自投动作过程
二热备用，两台主变运行或一运行一备用。
当电源进线一线路故障使1DL跳闸或
误跳
110kV母线失压且进线一无电流
进线备自投启动
延时后追跳1DL
学检习交查流1PDPLT 断路器已断开，且进线二有电压
19
B 高压分段开关备自投
• 5、备自投装置应能实现PT断线闭锁功能，合电流闭锁功能， 手动跳闸闭锁及保护闭锁功能。
• 6、强调时差的配合，既保证追跳和自投的时间差合理，可靠，
又保证失压时间短。
学习交流PPT
30
五、备自投装置的二次回路
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

学习交流PPT
14
㈠ 、变压器备自投方式及低压分段开关自投方式
图A.1 两条电源进线、 两段母线、两台主变
图A.2 一条电源进线、 两段母线、两台主变
学习交流PPT
15
A 变压器备自投方式
②“充电”条件： a ) 10KV Ⅰ母、Ⅱ母均有电压; b) 4DL开关 合位， 5DL 开关分位， 6DL 合位； c) 备投控制字投入； d) 备投压板投入。
备自投装置 的基本原理及应用
学习交流PPT
1
两条电源进线、两段母线、两台主变
学习交流PPT
2
两条电源进线、两段母线、两台主变
学习交流PPT
3
备自投装置的作用
备用电源自动投入装置, 是当工作电源因故障跳闸后，自 动迅速地将备用电源投入的一种 自动装置(简称备自投装置)。它 可以提高供电可靠性、简化继电 保护配置、限制短路电流并提高 母线残压。
学习交流PPT
9
• 母联自投充电条件一般为： • ① 母联自投压板投入；② 母联闭锁
信号断开；
• ③ 1#进线有压；④ 2#进线有压； • ⑤ 1#进线开关合位；⑥ 2#进线开关合
位；
• ⑦ 母联开关分位。
学习交流PPT
10
母联自投保护动作所需判பைடு நூலகம்条件：
• ① 1#进线无压；② 1#进线无流；③ 2#进线有压 • ④ 母联自投充电完成 • 母联自投保护动作闭锁所需条件： • ① 复合电压（低电压和负序电压）过流保护动作闭
16
压
B 低压分段备自投方式
②“充电”条件：
a）Ⅰ母、Ⅱ母均有压； b）5DL、6DL 合位，7DL 分位； c) 备自投控制字投入； d) 备投压板投入。
③“放电”条件：
a）7DL 合位
b）I1+I2>I
c) 备投保护动作出口；d) 有外部闭锁信号。
④备自投启动条件
图2、 一条电源进线、两段母线、两台主变
①进线备自投方式
②母联（分段）备自投方式
③变压器备自投方式学习交流PPT
13
三、变电站常用的备自投方式
•
变电站一次接线方式较多，但备自投原理比
较简单，不管多复杂的备自投方式，都是下面介
绍的两种备自投方式的组合：
•
㈠ 、变压器备自投方式及低压分段开关自
投方式
•
㈡ 、进线备自投方式及高压分段开关备自
投方式
学习交流动PPT投入的装置，简称备自
5
二 备自投常用的方式
①进线备自投方式
母线上的两条电源 进线正常时一条工作、一 条备用，当工作线路因故 障跳闸造成母线失去电压 时，备自投动作将备用线 路自动投入。
学习交流PPT
6
②母联（分段）备自投 方式
两段母线正常
时均投入，分段断路器
断开，两段母线互为备
用，当一段母线因电源
③“放电”条件： a) 备投保护动作出口； b) 有外部闭锁信号
④备自投启动条件
图1. 两条电源进线、 两段母线、两台主变
10KVI、II母线无电压，1#主变低压侧无电流， 110kv II母线有电压。
①运行条件
⑤备自投动作过程
10kV母联6DL合上，1#主变两侧断路器(1DL,4DL)
合上，2#变压器两侧断路器(2DL,5DL)断开，1#主变带两段
学习交流PPT
18
A 进线备自投
②“充电”条件
a）110KV Ⅰ母、Ⅱ母均有电压； b）1DL合位，2DL 分位，5DL 合位； c) 备自投控制字投入； d) 备投压板投入。
锁
• ② 过负荷保护动作闭锁 • ③ PT断线闭锁 • ④ 手动及遥控分闸闭锁 • ⑤ 延时时间内来电闭锁
学习交流PPT
11
其逻辑关系一般为：
学习交流PPT
12
③变压器备自投方式
两台变压器一台工作、一 台备用，当工作变压器故障， 母线失去电压时，备自投动 作将备用变压器自动投入。
备自投常用的方式：
1#主变故障主保护动作使其高、低压侧开关
低压母线运行，2#主变备自投（要注意备用变压器中性点刀 跳闸或高、低压侧开关误跳
10KVI、II母线
闸的位置）。
失压且1#主变低压侧无电流
备自投启动
延时后追跳1#主变低压侧4DL开关
检查1#主
学习交变流低PP压T 侧断路器4DL已断开，且 110kv II母线有电
压且2#主变低压侧无电流
备自投启动
延时后追跳2#主变低压侧6DL开关
检查2#主
变低压侧断路器6DL已断开，且10kv I母线有电压
学习交经流延PP时T 合上低压母线分段断路器7DL 。`
17
㈡ 、进线备自投方式及高压分段开关备自投方式
图3、 两条电源进线，两段 110kV母线，两台主变
图4、 两条电源进线，两段 110kV母线，两台主变
学习交流PPT
8
• （3）如果PT装在线路侧而非母线侧，可以
逆向动作，恢复到原有运行方式。逆向动作 需要满足的准备条件：一段进线电压正常， 分段开关合闸，一条线路开关断开，另一条 闭合。
• 满足准备条件后若干秒装置切换到逆向运行方式。
• 逆向动作条件：装置逆向运行，失电进线电压回复正 常，无外部闭锁开关量输入。满足逆向条件后，经延 时跳开分段开关，确认后合上原失电开关。这种方式 对无人值守变电站有意义。
备自投装置是电力部门为 保证用户连续可靠供电的重要手 段。
学习交流PPT
4
一、备自投装置的基本概念
1、工作电源: 用于正常运行时给负
荷或母线供电的独立电源。
2、备用电源: 投入后给失电的负荷
或母线恢复供电的独立电 源。
3、备用电源自动投入装置:
用于备用变压器、备
用线路和发电厂、变电所
的厂（站）用备用电源自
①运行条件
10KVII母线无电压，2#主变低压侧无电流， 10kv I母线有电压。
⑤备自投动作过程
两台主变投入运行各带一段低压母线，低压母线分段 断路器7DL断开，两台主变压器互为备用，低压母线分段 断路器7DL备自投。
2#主变故障主保护动作使其高、低压侧开关
跳闸或高、低压侧开关误跳
10KVII母线失
进线故障造成母线失去
电压时，备自投动作将
学习交流PPT分段断路器自动投入。
7
在选择备自投功能时则一定不可以投入低电压保护， 以免冲突引起拒动或误动。
• 母线备自投：两条线路分别连接在断开的母联开 关相连的两条母线上。
• （1）正常运行：两段母线电压正常，两线路相连 开关闭合，母联开关断开。
• （2）备自投正向动作条件：装置正向运行，一段 母线失压，另外一段母线电压正常；无外部闭锁 开关量输入。当满足条件后，先跳开失压线路开 关，经延时后合上分段开关。
