第二章 可编程定时/计数器8253
1引言
1定时/计数用处
机内日历，时钟，喇叭，发声（30HZ~20KHZ ） 定时中断
秒计数器产生周T ＝18．２ms 的方波 1秒＝1000/18.2=55个
2产生方法 ⎪⎪⎩
⎪⎪⎨⎧利用率高优点：发出中断信号并行工作，时间到，向定时芯片与硬件：计数
他任务，效率低在延时期间不能执行其（不实用）缺点
：达
到延时软件：软件执行指令，C P U C P U C P U C P U /
3 8253作用：8253是一个可编程接口芯片
①有三个独立16位定时/计数器，可对3个独立事件定时/计数 ②每个通道有6种工作方式 ③可按2#
或10#
方式定时/计数 4 定时/计数 控制定时时间 ①定时
②计数 数脉冲个数
2 8253工作原理

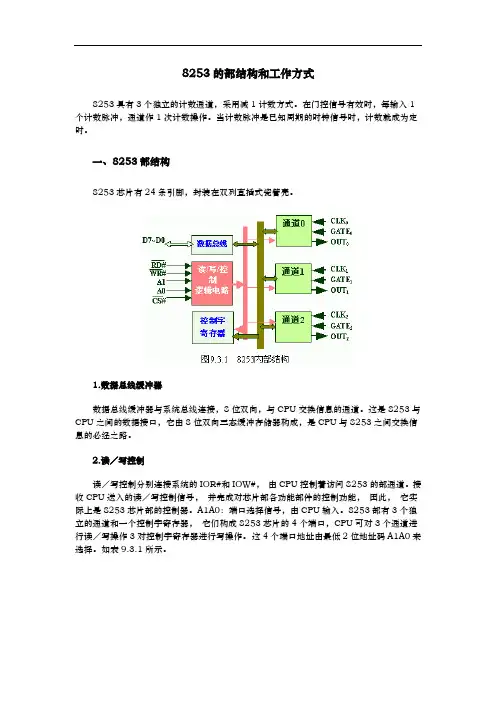

一 内部结构 P244
1通道0～通道2 （定时/计数0~定时/计数2）
16位初始值计数器放计数初始值，减法计数器对外界输入脉冲减1操作，减到0时，使OUT 输出电平变化
计数锁存器用来锁存计数值，看中间结果
①计数 从CLK i 输入频率未知的脉冲，在计数锁存器中得到一定时间内脉冲个数
②定时 从CLK i 输入频率已知的脉冲，然后根据定时时间算出计数初始值，并放入初始计数器中，当减到0时，OUT i 电平变化
如定时1s 初始值＝
1kHz
11000ms
＝1000 1ms ×1001＝1.001s 2 8253的引脚 24角IC
①与CPU 连 D 0～D 7 数据线（双向）
②与外设连CLK
2～CLK
——计数脉冲输入
OUT
2～OUT
——时间到，输出电平变化
GATE
2～GATE
——门控信号
三、8253硬件连接
四、8253编程初始化，写命令字，送控口
D
7D
6
D
5
D
4
D
3
D
2
D
1
D
SC
1SC
RW
1
RW
M
2
M
1
M
BCD
（6种）
RW
1RW
作用：向初始值计数器（16位）读/写当前值
0 0 对计数器进行锁存，用于读计数值读——当前值
0 1 对计数器进行读/写低8位字节，高8位字节为00H
1 0 对计数器进行读/写高8位字节，低8位字节为00H 写—放初始值1 1 对计数器进行读/写先低8位，后高8位
例如：1200初始值
方法1 ：RW
1RW
＝11
方法2 ：RW
1RW
＝10；把高8位12H放入
BCD:决定计数器中的数采用的数制
1 10#（BCD码）范围0000～9999（10#）
0000为最大，代表10000（10#）
1 2#范围0000～0FFFF
BCD＝
0000为最大，代表65536
例：使用8253，通道0 ：方式1，按10#计数，计数初始值为500；通道1 ：方式0，按2#计数，计数初始值为100H，设四个口为40～43H。
初始化
解一：通道0 00110011B
通道1 01110000B
通道0初始化：MOV AL，00110011B
OUT 43H,AL;控制口
MOV AL,00H
OUT 40H,AL；送通道0
MOV AL,05H
OUT 40H,AL；送通道0
通道0初始化：MOV AL，01110000B
OUT 43H,AL;控制口
MOV AL,00H
OUT 40H,AL送通道1
MOV AL,01H
OUT 40H,AL送通道1
解二：通道0 00100011B
通道0初始化：MOV AL，00100011B
OUT 43H，AL
MOV AL，05H
OUT 40H，AL
五 8253的工作方式
（一）方式0（计数结束）
特点：1、只计数一遍，减到0时，OUT 保持高电平，不变
2、计数时，GATE 控制计数暂停 GATE ＝⎩
⎨⎧暂停计数
01
3、定时：可延时（n ＋1）×t 时间
计数：可数（n ＋1）个脉冲 （二）方式0（分频器）
特点：1计数减到1时，OUT 电平变化
2完成一个计数过程后，有自动开始下一个计数过程
3 GATE 门控
4 OUT 输出周期为n ×t 脉冲，不对称方波，脉宽t —分频器，分n 倍
（三）方式3（方波发生器）
特点：基本同方式2，但OUT 输出为方波，周期n ×t ，脉间/宽为2
n
×t
3 8253应用
一、定时器
利用8253通道0产生1ms时间（OUT
）CLK输入为2MHz，口地址40～43H
分析：通道0 工作于0方式
方式字00110001B＝31H
N＝
2/1s
1000
＝2000
解：MOV AL,31H
OUT 43H,AL ；送命令字
MOV AL,0
OUT 40H,AL ；送低8位计数值
MOV AL,20H
OUT 40H,AL ；送高8位计数值
二、计数器
利用通道1，对外部脉冲计数，计满250个时，OUT，产生变化，口地址40～43H
分析：通道1 工作于0方式
方式字01110001B＝71H
N=250－1＝249
解：MOV AL,71H
OUT 43H,AL ；送命令字
MOV AL,49H
OUT 41H,AL ；送低8位计数值
MOV AL,20H
OUT 41H,AL ；送高8位计数值
三、分频器（方波发生器）
利用通道2，输出1KHz 方波，CKL 输入为2KHz ，口地址40～43H
分析：通道2 工作于方式3
方式字 10110111B ＝0B7H N=
5
.01000
＝2000 解：MOV AL, 0B7H
OUT 43H,AL ；送命令字 MOV AL,0
OUT 42H,AL ；送低8位计数值 MOV AL,20H
OUT 42H,AL ；送高8位计数值 四、分频器（分频倍数很大，n>65536）
利用8253通道2，输出T ＝2s 的方波，CKL 输入为2KHz ，口地址40～43H
分析：①只用通道2 分频 N=
5
.02,000,000
＝4,000,000，但初始计数器最大只能放65536不能实现
②用2个通道，二次分频 N ＝N 1*N 2=4,000,000 ③通道2，方式3，N 1＝2000 通道1，方式3，N 2＝2000
④ ⎪⎪⎪⎪
⎭
⎪
⎪⎪⎪⎬⎫
AL 42H, OUT AL,20H
MOV AL 42H, OUT AL,0 MOV AL 43H, OUT 10110111B AL, MOV 通道2初始化
⎪⎪⎪⎪
⎭
⎪
⎪⎪⎪⎬⎫
AL 41H, OUT AL,20H
MOV AL 41H, OUT AL,0 MOV AL 43H, OUT 1B AL,0111011 MOV 通道1初始化。
