第六部分 8255与8253

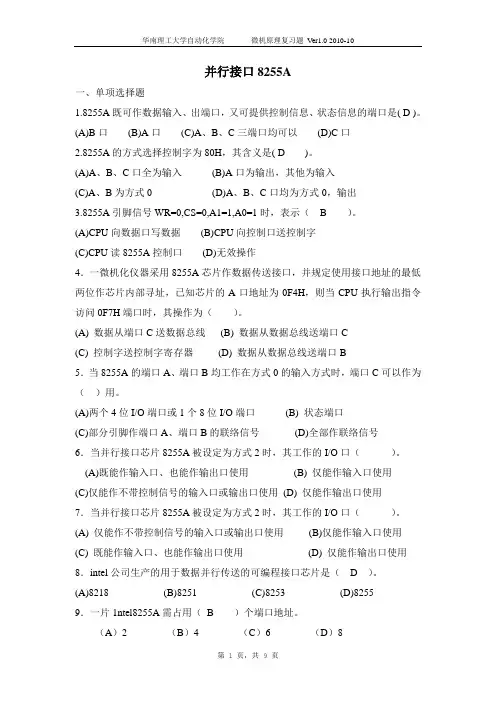

并行接口8255A一、单项选择题1.8255A既可作数据输入、出端口，又可提供控制信息、状态信息的端口是( D )。

(A)B口(B)A口(C)A、B、C三端口均可以(D)C口2.8255A的方式选择控制字为80H，其含义是( D )。

(A)A、B、C口全为输入(B)A口为输出，其他为输入(C)A、B为方式0 (D)A、B、C口均为方式0，输出3.8255A引脚信号WR=0,CS=0,A1=1,A0=1时，表示（ B ）。

(A)CPU向数据口写数据(B)CPU向控制口送控制字(C)CPU读8255A控制口(D)无效操作4．一微机化仪器采用8255A芯片作数据传送接口，并规定使用接口地址的最低两位作芯片内部寻址，已知芯片的A口地址为0F4H，则当CPU执行输出指令访问0F7H端口时，其操作为（）。

(A) 数据从端口C送数据总线(B) 数据从数据总线送端口C(C) 控制字送控制字寄存器(D) 数据从数据总线送端口B5．当8255A的端口A、端口B均工作在方式0的输入方式时，端口C可以作为（）用。

(A)两个4位I/O端口或1个8位I/O端口(B) 状态端口(C)部分引脚作端口A、端口B的联络信号(D)全部作联络信号6．当并行接口芯片8255A被设定为方式2时，其工作的I/O口（）。

(A)既能作输入口、也能作输出口使用(B) 仅能作输入口使用(C)仅能作不带控制信号的输入口或输出口使用(D) 仅能作输出口使用7．当并行接口芯片8255A被设定为方式2时，其工作的I/O口（）。

(A) 仅能作不带控制信号的输入口或输出口使用(B)仅能作输入口使用(C) 既能作输入口、也能作输出口使用(D) 仅能作输出口使用8．intel公司生产的用于数据并行传送的可编程接口芯片是（ D ）。

(A)8218 (B)8251 (C)8253 (D)82559．一片1ntel8255A需占用（B ）个端口地址。

（A）2 （B）4 （C）6 （D）810．8255的A口中断输出时，应将A口工作方式初始化为（）才能满足。

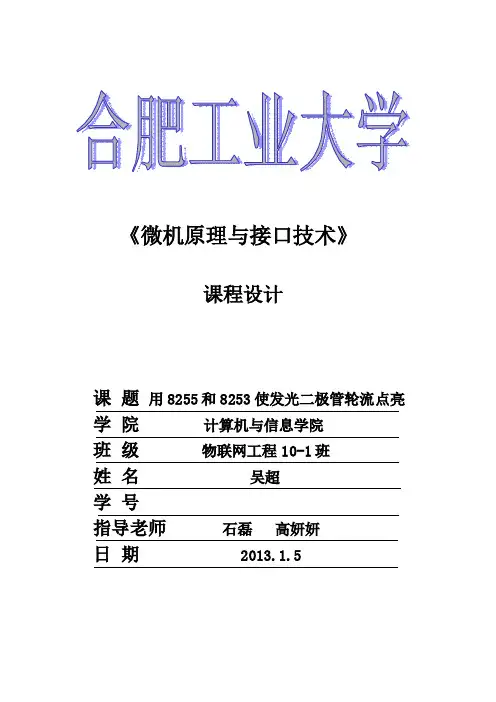

《微机原理与接口技术》课程设计课题用8255和8253使发光二极管轮流点亮学院计算机与信息学院班级物联网工程10-1班姓名吴超学号指导老师石磊高妍妍日期2013.1.5微机原理与接口技术课程设计班级：物联网工程姓名：吴超学号：课程设计名称用8255和8253使发光二极管按一定规律轮流点亮课程设计要求发光二极管点亮方式：将发光二极管分为n组，每组12/n个灯管，从左到右依次点亮这些灯管，每组灯管发光时间为t。

设有4种发光组合：（1）n=12，t=1s：每个灯管间隔1s循环点亮。

（2）n=12，t=2s：每个灯管间隔2s循环点亮。

（3）n=6，t=1s：每两个灯管间隔1s循环点亮。

（4）n=6，t=2s：每两个灯管间隔2s循环点亮。

这四种方式分别对应按键“A”、“B”、“C”、“D”。

按对应按键后进入对应方式。

退出：按“E”键后，所有灯管灭，七段数码管显示初始“P.”状态。

课程设计目的1掌握《微机原理与接口技术》的内容2掌握可编程并行接口8255A,可编程定时/计数器8253，及数码管的用法和原理3掌握汇编语言程序的设计硬件设计一.系统所选用的个芯片介绍1.Intel8253可编程定时/计数器2.可编程并行接口芯片82553.八段数码管显示二.系统选用各芯片的工作方式1.Intel8253可编程定时/计数器工作方式2.可编程并行接口芯片8255工作方式总体设计一．基本的工作原理二．硬件总体的设计1.系统总的方案2.键盘及其功能的定义3.系统所实现的功能三．软件总体设计1.程序代码（带注释）2程序分析系统连线说明PB0-L8PB1-L7PB2-L6PB3-L5PB4-L4PB5-L3PB6-L2 PB7-L1PC0-L12PC1-L11PC2-L10PC3-L9程序代码见第7页课程设计感想见第20页参考文献见第20页前言《微机原理与接口技术》是计算机，电子等专业的一门专业基础课程。

在课程体系中占有重要的地位课程设计的内容不仅很好的配合了所学习的内容及实验，而且通过课程设计将平时所学的内容运用到实际应用中。

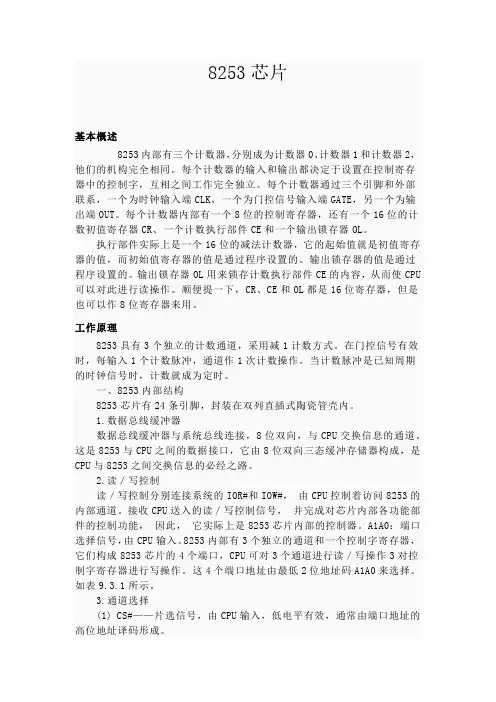

8253芯片基本概述8253内部有三个计数器，分别成为计数器0、计数器1和计数器2，他们的机构完全相同。

每个计数器的输入和输出都决定于设置在控制寄存器中的控制字，互相之间工作完全独立。

每个计数器通过三个引脚和外部联系，一个为时钟输入端CLK，一个为门控信号输入端GATE，另一个为输出端OUT。

每个计数器内部有一个8位的控制寄存器，还有一个16位的计数初值寄存器CR、一个计数执行部件CE和一个输出锁存器OL。

执行部件实际上是一个16位的减法计数器，它的起始值就是初值寄存器的值，而初始值寄存器的值是通过程序设置的。

输出锁存器的值是通过程序设置的。

输出锁存器OL用来锁存计数执行部件CE的内容，从而使CPU 可以对此进行读操作。

顺便提一下，CR、CE和OL都是16位寄存器，但是也可以作8位寄存器来用。

工作原理8253具有3个独立的计数通道，采用减1计数方式。

在门控信号有效时，每输入1个计数脉冲，通道作1次计数操作。

当计数脉冲是已知周期的时钟信号时，计数就成为定时。

一、8253内部结构8253芯片有24条引脚，封装在双列直插式陶瓷管壳内。

1.数据总线缓冲器数据总线缓冲器与系统总线连接，8位双向，与CPU交换信息的通道。

这是8253与CPU之间的数据接口，它由8位双向三态缓冲存储器构成，是CPU与8253之间交换信息的必经之路。

2.读／写控制读／写控制分别连接系统的IOR#和IOW#，由CPU控制着访问8253的内部通道。

接收CPU送入的读／写控制信号，并完成对芯片内部各功能部件的控制功能，因此，它实际上是8253芯片内部的控制器。

A1A0：端口选择信号，由CPU输入。

8253内部有3个独立的通道和一个控制字寄存器，它们构成8253芯片的4个端口，CPU可对3个通道进行读／写操作3对控制字寄存器进行写操作。

这4个端口地址由最低2位地址码A1A0来选择。

如表9.3.1所示。

3.通道选择(1) CS#——片选信号，由CPU输入，低电平有效，通常由端口地址的高位地址译码形成。

《微机原理与接口技术》课程实验指导书实验内容EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求✧实验一实验系统及仪器仪表使用与汇编环境✧实验二简单程序设计实验✧实验三存储器读/写实验✧实验四简单I/0口扩展实验✧实验五8259A中断控制器实验✧实验六8253定时器/计数器实验✧实验七8255并行口实验✧实验八DMA实验✧实验九8250串口实验✧实验十A/D实验✧实验十一D/A实验✧实验十二8279显示器接口实验EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求EL-8086-III微机原理与接口技术教学实验系统是为微机原理与接口技术课程的教学实验而研制的，涵盖了目前流行教材的主要内容，该系统采用开放接口，并配有丰富的软硬件资源，可以形象生动地向学生展示8086及其相关接口的工作原理，其应用领域重点面向教学培训，同时也可作为8086的开发系统使用。

可供大学本科学习《微机原理与接口技术（8086）》，《单片机应用技术》等课程提供基本的实验条件，同时也可供计算机其它课程的教学和培训使用。

为配合使用EL型微机教学实验系统而开发的8086调试软件，可以在WINDOWS 2000/XP等多种操作系统下运行。

在使用本软件系统调试程序时，可以同时打开寄存器窗口、内存窗口、反汇编窗口、波形显示窗口等等，极大地方便了用户的程序调试。

该软件集源程序编辑、编译、链接、调试与一体，每项功能均为汉字下拉菜单，简明易学。

经常使用的功能均备有热键，这样可以提高程序的调试效率。

一、基本特点EL型微机教学实验系统是北京精仪达盛科技有限公司根据广大学者和许多高等院校实验需求，结合电子发展情况而研制的具有开发、应用、实验相结合的高科技实验设备。

旨在尽快提高我国电子科技发展水平，提高实验者的动手能力、分析解决问题能力。

系统具有以下特点：1、系统采用了模块化设计，实验系统功能齐全，涵盖了微机教学实验课程的大部分内容。

微机原理与接口技术8255 8253初始化编程原微机原理与接口技术--8255|8253初始化编程原理解析000微机原理与接口技术研究方向：指令数据在计算机中是如何传输的；（1）控制总线（2）地址总线（3）数据总线在计算机中要研究数据是如何传输的，就是知道计算机是如何寻址的(地址译码)、CPU与外设是如何进行数据交互的、CPU中的控制器是如何控制外设进行数据传输的；一、8253芯片74LS138芯片的工作原理：当一个选通端（G1）为高电平，另外选通端G2A、G2B为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端一低电平译出；（1）8253与8086CPU的连接方式注意：z如果8253与8位数据总线的微机相连，只要将A1A0分别与地址总线的最低两位A1A0相连即可。

z如果系统采用的是8086CPU，则数据总线为16位。

CPU在传送数据时，总是将低8位数据送往偶地址端口，将高8位数据送到奇地址端口。

偶地址端口的数据总是通过低8位数据总线送到CPU，奇地址端口的数据总是通过高8位数据总线送到CPU。

当仅具有8位数据总线的存储器或I/O接口芯片与8086的16位数据总线相连时，既可以连到高8位数据总线，也可以接在低8位数据总线上。

在实际设计系统时，常将这些芯片的数据线D7~D0接到系统数据总线的低8位，这样，CPU就要求芯片内部的各个端口为偶地址（地址总线的A0＝0）。

应改用地址总线中的A2A1实现端口选择，即将A2连到8253的A1引脚，而将A1与8253的A0引脚相连。

（如上如所示）例题解析：5．若8253的地址为：04H-07H，要使计数器2工作于方式2，按二进制计数，计数值为02F0H，写出初始化程序。

若要读取通道1的16位计数值，写出其程序。

（1）初始化程序的步骤二、初始化编程步骤和门控信号的功能1．8253的初始化编程步骤接通电源时，8253处于未定义状态，在使用之前，必须用程序把它们初始化为所需的特定模式，这个过程称为初始化编程。

1．键盘中断（8255，8259），设计一程序当按下任意键或任意组合键时从8255的A口读出按键扫描码并显示，按“ESC”键退出。

2．交通灯控制系统：按照时间控制原则，利用并行接口和定时器，采用时间中断方式设计一套十字路口的交通灯管理系统，通行时间（或禁止时间）30秒，准备时间3秒，在准备时间里黄灯闪烁3次，闪烁频率为0.5秒，周而复始。

可利用8255、8253、8259等接口电路。

（可到实验室完成）
3．键盘电子乐器：利用并行接口8255作为键盘接口，设计一个具有2个八度音阶的键盘乐器，音阶键不少于16个，采用扫描方式管理键盘，音域范围自行定义。

1设计任务及内容1．1设计任务通过8255和8253来实现电子琴模拟，主要可以分成两部分，分别为输入部分和发音部分。

输入部分：主要是由8255和8个常开型开关来完成。

发音部分：CUP通过对定时器8253的通道2进行编程，使其I/O寄存器接收一个控制声音频率的16位计数值，端口61H 的最低位控制通道2门控的开断，以产生特殊的音响。

本实验用到的是8253的方式3——方波发生器。

在掌握基本的微机原理与接口技术专业知识的基础上，完成课程设计任务，并可以灵活运用相关知识自主创新，真正做到将知识运用于实践，将知识转化为自身能力。

1．2设计内容1、从课程设计的目的出发，通过设计工作的各个环节，达到以下要求：1）掌握汇编语言程序设计的基本方法。

2）进一步理解各种接口电路的应用。

3）掌握利用PC机扬声器发出不同频率声音的方法。

2、从设计功能出发使PC机能实现以下功能：（1）使计算机的数字键1、2、3、4、5、6、7、8作为电子琴按键，按下即发出do、re、mi、fa、sol、la、si、do相应的音阶，按下CTRL+C或回车则退出电子琴状态。

（2）按下A、B、C程序自动按要求提示演奏乐曲。

2设计方案、组成框图及原理说明2．1设计方案（1）以K1-K8接8255的A口做为电子琴的键盘分别输入静音、do、re、mi、fa、sol、la、si的音，以8255的B口作为输出。

用8253定时器产生频率控制扬声器发生。

（2）以8255接八个开关K1-K8，做电子琴按键输入。

（3）以8253控制扬声器，发出相应的音阶。

============================================================音阶频率：（单位Hz）代码1 261.1 2622 293.7 2943 329.6 3304 349.2 3505 392.0 3926 440.0 4407 493.9 494523.0 523武汉理工大学《专业综合课程设计》课程设计任务书==============================================================2．2设计思路通过8255和8253来实现电子琴模拟，主要可以分成两部分，分别为输入部分和发音部分。

并行接口8255实验一、实验目的1.掌握可编程并行接口电路8255的工作原理及初始化方法2.掌握8255在实际应用中的硬件连接及编程应用二、实验要求根据实验室现有条件，针对实验任务，设计实验方案并进行实现三、实验内容通过使用8255,8253实现一个倒计时设备，具体的方法是，用户逐个打开开关，然后8255定时读取开关状态并输出给二极管，当所有灯都亮起时，输出一个高电平给Gate0，对8253而言，要求每1s查看一次用户是否摁下了所有开关，一旦是这样蜂鸣器就会响起来，然后给8253送一个锁存命令，查看计数器1和计数器0当前的计数值，锁存两个计数值，便于后期的计算和数据处理。
