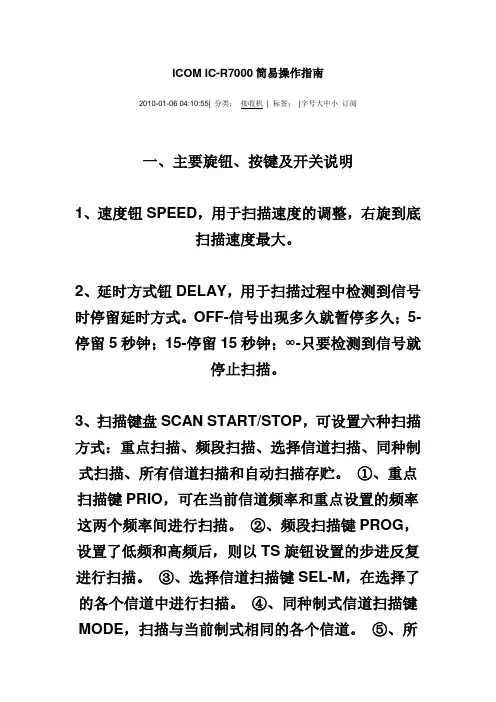

ICOM IC-R7000简易操作指南2010-01-06 04:10:55| 分类：接收机| 标签：|字号大中小订阅一、主要旋钮、按键及开关说明1、速度钮SPEED，用于扫描速度的调整，右旋到底扫描速度最大。
2、延时方式钮DELAY，用于扫描过程中检测到信号时停留延时方式。
OFF-信号出现多久就暂停多久；5-停留5秒钟；15-停留15秒钟；∞-只要检测到信号就停止扫描。
3、扫描键盘SCAN START/STOP，可设置六种扫描方式：重点扫描、频段扫描、选择信道扫描、同种制式扫描、所有信道扫描和自动扫描存贮。
①、重点扫描键PRIO，可在当前信道频率和重点设置的频率这两个频率间进行扫描。
②、频段扫描键PROG，设置了低频和高频后，则以TS旋钮设置的步进反复进行扫描。
③、选择信道扫描键SEL-M，在选择了的各个信道中进行扫描。
④、同种制式信道扫描键MODE，扫描与当前制式相同的各个信道。
⑤、所有信道扫描键MEMORY，扫描所有的存贮了的信道。
⑥、自动扫描存贮键AUTO-M，根据频段扫描中设置的高低频率，扫描并自动存贮到CH80~99信道中，因此CH80~99信道不作为常规存贮信道用。
4、衰减键ATT，天线衰减器，按下为衰减。
实际工作中一般不需衰减，不用按下此键。
5、频段键1GHz，按下此键则转换到1GHz以上的频段，最高监测频率可达1999.999MHz。
6、锁键LOCK，锁定键。
7、信道钮MEMORY CH，选择信道旋钮。
8、存写键WRITE，将频率存写入信道。
9、清除键CLEAR，清除当前信道内的频率数据。
10、确定键ENT，输入频率及其调制方式时的确定键。
11、步进钮TS(kHz)，频率步进钮，频段扫描时用，一般设为25 kHz。
12、音量钮AF GAIN，旋至合适位置即可。
13、静噪钮SQUELCH，扫描时要旋至合适位置。
14、FM频段开关（在背面板），因为是拆机下来的机子，有些内部线路可能有改动，对FM和FMn调制方式有影响，因此要根据实际情况将此开关拨至FM(1)或FM(2)档位，才能正常监听FM或FMn的信号。
中文说明书ICOM-- 2720说明书部分中文翻译参考声明：本文根据 ICOM IC2720英文说明书翻译，仅供业余无线电爱好者进行交流、参考，并非正式说明书。
作者对于文章翻译过程中可能产生的问题及由此导致的任何问题与后果不承担任何责任。
欢迎各位HAM对文章中翻译问题进行指正、探讨。
✧特点V/V U/U 同时收听功能左右段控制完全分离分离控制面板，灵活安装最大50W发射功率（140M段） 35W（400M段）分离控制面板MIC接口全新DMS （动态频道搜索）系统✧注意事项RF exposure! 无线电波辐射！本设备产生无线电辐射能量。
操作此设备时必须非常注意。
如果对于辐射或安全级别有任何问题，请参考FCC关于人体受磁场影响的相关测量部分。
禁止接交流电源，可能导致火灾或电击事故。
禁止驾车过程中使用电台，安全驾驶需要绝对的注意力——任何分散注意力的行为将导致交通事故。
禁止将设备接到16V以上直流电源，将导致设备损坏。
禁止（安装时）在保险管及插头间切断电线，接反极性将导致设备损坏。
禁止将设备接触雨雪或其他液体，因其会导致设备损坏。
禁止用湿手接触设备，这可能导致触电或设备损坏。
禁止将设备安装在可能妨碍驾驶或造成人体损伤的位置。
禁止任何物体阻碍设备背部的散热风扇运转。
不要在不需要发射的时候按PTT按钮。
不要让儿童接触无线电设备。
在车上使用设备时，不要在引擎关闭的情况下进行使用，这会使汽车电瓶电力很快耗尽。
小心！长时间使用设备时，设备将发热。
避免在阳光直射或在–10℃以下 60℃以上的温度环境下操作设备。
避免使用化学制剂进行清洁，如：汽油、酒精等。
仅使用ICOM提供的原配或另配MIC，使用其他第三方制造的MIC可能因为线序不同而损坏设备。
✧配件1.3米2.直流电源线车载安装支架3.HM-133手眯* HM-118N 或HM-118TN/TAN 手眯包装同样有售4.20A保险管5.固定螺丝、螺母、垫圈6.手眯挂钩7.控制面板支架（MB-84）8.控制面板支架固定螺丝、螺母、垫圈9.连接电缆 3.5米 +美版机包含氧铁整流环一只✧快速参考安装一体安装需要使用MB-85组合架将控制板与主机固定在一起（20CM连接线与 MB85一同供应）。
ICOMIC-M502使用说明北京合众思壮有限责任公司█面板说明电源开关[POWER]按下开关打开或关闭对讲机。
音量旋钮[VOL]调整接收音量大小。
静噪旋钮[SQL]调整对讲机接收静噪电平。
发射功率开关[HI/LO]按一下开选择发射功率大小。
●某些频道只能工作在小功率。
按住开关，操作其它开关可设置其它功能频道选择开关[CHANNEL]旋转开关选择所需的工作频道。
按住[HI/LO]开关，旋转[CHANNEL]改变LCD显示和键盘背景灯亮度。
接收远近开关[LO/DX·IC·SCR]按一下开关，LCD显示器有“LOCAL”显示时表示本地接收。
注意！在此状态机器的接收灵敏度将降低。
16频道/呼叫频道开关[16·9]按一下开关将快速转换到16频道工作。
按下开关1秒将快速转换到9频道工作。
在9频道的状态下，按下开关3秒，频道数字闪烁时，旋转[CHANNEL]可将呼叫频道改变为其它频道，选定后按下开关设定。
按住开关，打开机器电源将进入机器的设置模式。
DSC遇险开关[DISTRESS]按下开关5秒，将进入DSC遇险呼叫。
频道工作状态开关[CH/WX·DW·U/I/C]按一下开关将调换工作频道/气象频道。
按住[HI/LO]开关，按开关可转换美国/国际/加拿大模式的工作频道。
按下开关1秒，机器将进入双频道监听状态。
是指工作频道和16频道，16频道是不可改变。
扫描开关[SCAN·TAG]按一下开关进入程序扫描。
按下开关1秒，增加或取消当前频道扫描标致。
按住[HI/LO]开关，按开关3秒，取消所有频道扫描标致。
DSC/位置信息开关[DCS/ENT·POS]按一下开关，进入设置当前的位置和时间信息。
按下开关1秒，读取GPS接收机的信息。
LCD 显示说明接收/发射指示“BUSY”表示收到信号或打开静噪。
“TX”表示正在发射。
功率指示“25W“表示用高功率发射。
高频无线收发器IC-V8For personal use only in study and research; not for commercial use本设备符合FCC行规第15章，其运行条件如下：（1）本设备理论不会产生有害干扰；（2）本设备可以在遭受包括未预估的任何干扰下运行。
For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial useICOM 公司前言感谢您采购IC-V8调频收发器。
本产品设计一流，在任何严苛条件下皆可表现出超常的稳定性。
D 特点❍最大输出功率5.5W❍耐久性达到军用MIL-STD810级标准❍符合CTCSS及DTCS加密/解密标准❍可选择双音多频DTMF解码模式重要请在使用产品前请仔细阅读说明书！请妥善保管此说明书！标志已被日本ICOM公司在美国，英国，德国，法国，西班牙，俄国等地注册，版权所有，违反必究！注释预防措施WARNING! 在对话时请勿过近，特别是远离脸与眼睛等暴露部位，在通话时嘴部与麦克风应保持5－10cm距离，并且保持对讲机竖直状态。
WARNING! 耳科医生建议，在使用对讲机时，请勿使用耳机等音量放大设备以避免大音量造成听力受损。
若您在使用时耳部感觉不适，请调低音量并暂停使用。
CAUTION！绝对不要将本产品接保险丝超过5A的直流电源。
本产品能承受疏忽反接导致的电流最大为5A，如果反接时直流电源保险丝超过5A还未跳闸将导致本产品的损坏。
CAUTION！绝对不要直接对干碱电池进行充电，这样做可能损坏电池甚至对讲机。
仅需接通外部直流电源充电即可。
不通话时，请勿按下PTT按键。
将对讲机放到儿童够不到的地方。
请勿在爆破场合使用此设备。
本产品使用存储温度为–10°C ～～～+60°C如您使用ICOM公司以外的充电器及电池所造成的损坏，恕不保修。
