轧钢机的模拟控制(PLC)

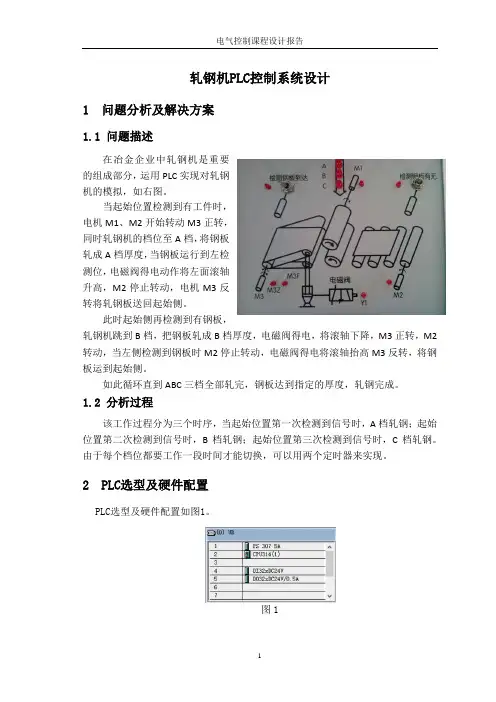

轧钢机PLC控制系统设计1 问题分析及解决方案1.1 问题描述在冶金企业中轧钢机是重要的组成部分，运用PLC实现对轧钢机的模拟，如右图。

当起始位置检测到有工件时，电机M1、M2开始转动M3正转，同时轧钢机的档位至A档，将钢板轧成A档厚度，当钢板运行到左检测位，电磁阀得电动作将左面滚轴升高，M2停止转动，电机M3反转将轧钢板送回起始侧。

此时起始侧再检测到有钢板，轧钢机跳到B档，把钢板轧成B档厚度，电磁阀得电，将滚轴下降，M3正转，M2转动，当左侧检测到钢板时M2停止转动，电磁阀得电将滚轴抬高M3反转，将钢板运到起始侧。

如此循环直到ABC三档全部轧完，钢板达到指定的厚度，轧钢完成。

1.2 分析过程该工作过程分为三个时序，当起始位置第一次检测到信号时，A档轧钢；起始位置第二次检测到信号时，B档轧钢；起始位置第三次检测到信号时，C档轧钢。

由于每个档位都要工作一段时间才能切换，可以用两个定时器来实现。

2 PLC选型及硬件配置PLC选型及硬件配置如图1。

图13 分配I/O地址表I/O地址表如图2。

图2 4 主电路图及PLC外部接线图4.1 主电路图主电路图如图3。

图34.2 PLC外部接线图PLC外部接线图如图4。

图45 控制流程图及梯形图程序5.1 控制流程图控制流程图如图5。

图5开始起始位置检测起始位置检测起始位置检测左侧位置检测左侧位置检测左侧位置检测A档轧钢B档轧钢C档轧钢回起始位回起始位结束YNYYYYYN NNNN5.2 T型图程序6 程序调试6.1 问题调试为了解决A、B、C三个档位的时序问题，我选择用三条T型图程序来实现，但输出有重复，导致T型图程序运行正确但仿真出现错误。

于是我改变方案，采用了M存储器来代替输出，仿真成功。

6.2 仿真图A档运行：传送回初始位：B档运行：C档运行：7 心得体会通过这次设计实践。

我学会了PLC的基本编程方法，对PLC的工作原理和使用方法也有了更深刻的理解。

在对理论的运用中，提高了我们的工程素质，在没有做实践设计以前，我们对知道的掌握都是思想上的，对一些细节不加重视，当我们把自己想出来的程序与到PLC中的时候，问题出现了，不是不能运行，就是运行的结果和要求的结果不相符合。

PLC实验报告实验二轧钢机控制系统模拟一、实验目的1、掌握可编程控制器的工作原理。

2、通过动手接线，提高学生的实际动手能力以及加强对PLC基本结构的了解。

3、通过实验，，加强学生对PLC逻辑顺序编程的理解。

二、实验内容三．实验设计1.硬件接线图2.I/O端口分配表（1）.输入端口A B C DX0X1X2X3启动停止检查钢板到达检查有无钢板（2）.输出端口E F G H I J K L Y0Y1Y2Y3Y4Y5Y6Y7正转反转厚钢板中钢板薄钢板主轴电机传送带电磁阀3. 软件梯形图四．工作原理整个控制过程分为7个阶段，用M0，M1，M2，M3，M4，M5，M6来表示这7个阶段。

“按下启动按钮，传送带运行”为阶段M0；“检查有无D，若有，调高阀L动一次，G亮，电机J运行，传送电机正转”为阶段M1；“检查是否到达C，，若到，J.K停止，电机反转”为阶段M2；“检查有无D，若有，传送带运行，调高阀L动一次，H亮，电机J运行，传送电机正转”为阶段M3；“检查是否到达C，，若到，J.K停止，电机反转”为阶段M4；“检查有无D，若有，传送带运行，调高阀L动一次，I亮，电机J运行，传送电机正转”为阶段M5；“检查是否到达C，，若到，正转，钢板送出去，停止”为阶段M6。

整个控制过程中，有且仅有一个M 为1，其余M均为0。

按下A后，M0得电自锁；随后搬动开关检查有钢板传感器D，M1得电自锁，且M0断开；随后搬动开关检查有钢板传感器C，M2得电自锁，且M1断开；随后搬动开关检查有钢板传感器D，M3得电自锁，且M2断开；随后搬动开关检查有钢板传感器C，M4得电自锁，且M3断开；随后搬动开关检查有钢板传感器D，M5得电自锁，且M4断开；随后搬动开关检查有钢板传感器C，M6得电自锁，且M5断开。

M0，M1，M3，M5得电时，传送带K运行；M1，M3，M5得电时，调高阀L动作一次；M1，M2得电时，指示灯G亮；M1，M3，M5，M6得电时，传送电机正转；M1，M3，M5得电时，电机J运行；M3，M4得电时，指示灯H亮；M5，M6得电时，指示灯I亮；M2，M4得电时，传送电机反转。

备。
PLC的编程语言和编程工具
PLC的编程语言通常采用类似于计算机高级语言的指令集，如Ladder Logic、Function Block Diagram（FBD）、Structured Text（ST）、Instruction List（IL）等。
常用的PLC编程工具包括PLC厂商提供的专用软件包和第三方软件，如Rockwell的RSLogix 5000、Siemens的STEP 7等。这 些软件提供了图形化编程界面，使得用户可以方便地编写、调试和监控PLC程序。
PLC控制技术基础
PLC的定义与特点
PLC（可编程逻辑控制器）是一种专为工业环境设计的数字电子设备，用于执行顺 序控制、逻辑运算、算术运算等操作，并通过数字或模拟输入/输出模块控制各种类 型的机器和设备。
PLC具有高可靠性、高灵活性、易于编程和易于扩展等特点，因此在工业自动化 领域得到了广泛应用。
程序优化与改进
优化算法
根据实际运行情况和性能要求，优化控制算 法，提高控制精度和响应速度。
改进功能
根据生产需求和设备升级，逐步增加或改进 控制功能，提高自动轧钢机的生产效率和产 品质量。
05
系统测试与运行
系统测试方案与实施
测试目的
确保PLC控制系统在自动轧钢机中的稳定性 和可靠性，提高生产效率。
PLC的基本组成和工作原理
PLC主要由中央处理单元（CPU）、存储器、 输入/输出模块、电源和编程设备等部分组成。
PLC的工作原理可以概括为输入采样、程序 执行和输出刷新三个阶段。在输入采样阶段 ，PLC读取输入信号的状态并将其存储在输 入映像寄存器中；在程序执行阶段，PLC按 照用户程序的顺序执行指令，并更新内部存 储器的值；在输出刷新阶段，PLC将输出映 像寄存器的值输出到输出模块，驱动外部设

实训十四自控轧钢机控制一、实训目的1.掌握自控轧钢机系统的接线、调试、操作二、实训设备三、面板图四、控制要求1.总体控制要求：如面板图所示，钢板从右侧送入，在M2、M1、M3电机的带动下，经过三次轧压后从左侧送出。

2.打开“SD”启动开关，系统开始运行，钢板从右侧送入，打开“S1”开关，模拟钢板被检测到，MZ1、MZ2、MZ3点亮，表示电机M1、M2、M3正转，将钢板自右向左传送。

同时指示灯“A”点亮，表示此时只有下压量A作用。

3.钢板经过轧压后，超出“S1”传感器检测范围，电机“M2”停止转动。

4.钢板在电机的带动下，被传送到左侧，被“S2”传感器检测到后，MF1、MF2、MF3点亮，表示电机M1、M2、M3反转，将钢板自左向右传送。

同时指示灯“A”、“B”点亮，表示此时有下压量A、B一起作用。

5.钢板在电机的带动下，被传送到右侧，被“S1”传感器检测到后，MF1、MF2、MF3点亮，表示电机M1、M2、M3反转，将钢板自左向右传送。

同时指示灯“A”、“B”“C”点亮，表示此时有下压量A、B、C一起作用。

6.钢板经过轧压后，超出“S1”传感器检测范围，电机“M2”停止转动。

7.钢板传送到左侧，被“S2”传感器检测到后，电机“M1”停止转动。

8.钢板从左侧送出后，超出“S2”传感器检测范围，电机“M3”停止转动。

9.“S1”传感器再次检测到钢板后，根据2至8的步骤完成对钢板的轧压。

10.在运行时，断开“SD”开关，系统完成后一个工作周期后停止运行。

五、程序流程图六、端口分配及接线图1.端口分配及功能表2.PLC外部接线图七、操作步骤1.检查实训设备中器材及调试程序。

2.按照I/O端口分配表或接线图完成PLC与实训模块之间的接线，认真检查，确保正确无误。

3.打开示例程序或用户自己编写的控制程序，进行编译，有错误时根据提示信息修改，直至无误，用SC-09通讯编程电缆连接计算机串口与PLC通讯口，打开PLC主机电源开关，下载程序至PLC中，下载完毕后将PLC的“RUN/STOP”开关拨至“RUN”状态。
