2016一级建造师—建筑实务—钢筋砼工程(思维导图)

钢筋混凝土：配有一定数量钢筋的混凝土。
10:53:01
北京科技大学环境工程系 · 工程制图
2
钢筋混凝土构件：
用钢筋混凝土制成的梁、板、柱、基础等。
➢预制钢筋混凝土构件
10:53:01
北京科技大学环境工程系 · 工程制图
3
钢筋混凝士构件：
用钢筋混凝土制成的梁、板、柱、基础等。
➢预制钢筋混凝土构件 ➢现浇钢筋混凝土构件
10:53:01
北京科技大学环境工程系 · 工程制图
18
5.2.2 钢筋的分类
（1）受力钢筋：在梁、板、柱等各种构件中主要承受拉、 压应力的钢筋。
（2）箍筋（钢箍）：在梁和柱中用于固定受力钢筋的位 置。
（3）架立钢筋： 在梁中用以固定箍筋位置。 （4）分布钢筋：在板中与受力钢筋垂直，用以固定受力
筋位置。
北京科技大学环境工程系 · 工程制图
9
钢筋混凝土结构图
钢筋混凝土结构图就是表示钢筋混凝土构件的 图样。结构图样有两种：
❖ 外形图（模板图）：表明构件的形状和大小。
❖钢筋布置图：表明钢筋混凝土构件中钢筋的配 置情况。
10:53:01
北京科技大学环境工程系 · 工程制图
10
5.2 混凝土和钢筋的基本知识
二级钢筋类似，强度更高，但价格也高， 极少用于工民建，常用于特殊建筑。
10:53:01
北京科技大学环境工程系 · 工程制图
17
钢筋按其强度和品种分成不同等级，并用 不同的直径符号表示，如表5-1所示。
表5-1 常用钢筋的种类和符号
热轧热处理钢筋：用热轧带肋钢筋经淬火和回 火调质处理后的钢筋。钢筋强度高，但塑性和 可焊性较差，可用作预应力钢筋 。

第2页/共70页
二、现浇混凝土工程
（一）现浇混凝土柱与梁
构造柱
圈梁
柱高
4、工程量的计算：工程量按设计图示尺寸 以体积计算。
(1) 柱：柱高按“上～上”计算。 构造柱高
柱高
注意：
1)柱与梁交接处，按柱计算；
2)构造柱与梁交接处，按梁计算；
3)构造柱与圈梁交接处，按构造柱计算； 4)柱上为无梁板时，柱计算到柱帽底。

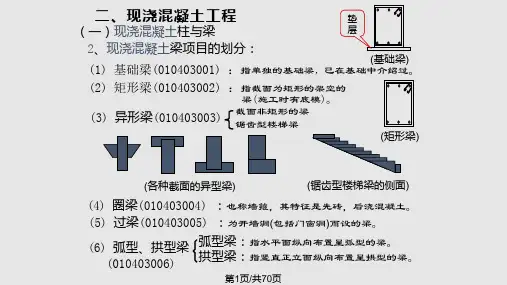

二、现浇混凝土工程
垫
（一）现浇混凝土柱与梁
层
2、现浇混凝土梁项目的划分：
(基础梁)
(1) 基础梁(010403001) ：指单独的基础梁，已在基础中介绍过。
(2) 矩形梁(010403002) ：指截面为矩形的架空的
梁(施工时有底模)。
(3) 异形梁(010403003)
截面非矩形的梁 锯齿型楼梯梁
(2) 无梁板(010405002) ：指以柱为支座的混凝土板。
无梁板
柱帽并入无梁板内计算
柱高
柱帽
柱基
(3) 平板(010405003) ：指以墙或梁为支座的混凝土板。
第6页/共70页
二、现浇混凝土工程
(三)现浇混凝土板 1、现浇混凝土板项目的划分：
(4) 拱板(010405004) ：指一个方向为直形；另一个方向为弧形
(2) 混凝土拌和料要求。 也不同，因此，项目特征应描述板厚。
3、工程量计算规则：按设计图示尺寸以水平投影面积计算。
注意以下三个问题：① “包括”和“不包括” ② “不扣”和“不加” ③ 楼梯与楼面板的界线
(1) “包括”与“不包括”：
1) 包括
休息平台 楼梯梁 楼梯板
2) 不包括
楼梯基础 楼梯柱 楼梯栏板、栏杆、扶手

第一章公路工程施工技术开挖至零填、路堑路床部分后，及时进行路床施工土质路堑施工技术{21}土方开挖规定\不能及时进行时在设计路床顶标高以上预留＞300mm厚的保护层石质路床清理规定（20}欠挖部分凿除，超挖部分用强度高的砂砾、碎石找平毫秒微差爆破技术{21}Q=a・q・HT・Wd（a-孔距；q-梯段爆破单位耗药量kg/m3;HT-台阶高度m,Wd-最小抵抗线m）八户L去第一级台阶：路基面以下0.5m;第二级台阶：0.5~l.5m;刀云主头，'第三级台阶：1.5〜3.0m;第四级台阶：〉3.0m施工要求：选用自重不小于18t的振动压路机填石路煜施工技术{19}硬质岩石、中硬岩石：路堤和路床填筑填料要求软质岩石：路堤填筑，不得用于路床填筑路基工程（1）路基施工技术膨胀岩石、易溶性岩石、盐化岩石：不得用于路基填筑高路堤施工技术{20}路基填土边坡高度〉20m o采用强度高、水稳性好的填料，或轻质材料善01范围内回填：小型夯实机具压实分层压实厚度《150mm,粒径＜100mm,涵洞两侧回填粒径＜50mm,压实度＞96%施工技术{20}回填：在结构物强度达到设计强度的75%以上时进行垫层类型（按材料）:碎石、砂砾、石屑、矿渣'粉煤灰、灰土垫层浅层处理：浅层置换、浅层改良、抛石挤淤，处理深度与3m软土地基处理施工技术{19.20}竖向排水体：适用深度＞3m的软土;采用袋装砂井和塑料排水板强夯法：适用碎石土、粉土与黏土、杂填土、软土施工要求：水平位移控制为主滑坡防治的工程措施（19}排水、力学平衡、改变滑带土重力式挡土墙｛19｝ 依靠均工墙体的自重抵抗侧向推力，最常用的挡土墙形式，浆砌片（块）石砌筑公路路基防护员挡利用拉筋与土的摩擦作用，改善土作变形，提高工程特性，稳定土体加筋土挡土墙｛16｝（组成部分：填件、在填料中布置的拉筋、墙面板应用于地形较为平坦且宽敞的填方路段上抗滑桩｛20｝对地下水位、滑坡体位移和变形进行监测路基地下水排水设施｛21｝ 暗沟（管）二部勾、渗井、仰斜式排水孔垂水更（20｝先行施工,与其他排水设施衔接平顺，纵坡20.3%蒸发池与路基之间的距离应满足路基稳定要求公路工程施工综合排水，底面与侧面应采取防漆措施蒸发池施工规定｛20｝池底宜设0.5%的横坡好1处应与排水沟平顺连接'.远商入口密集区，四周用隔离栅进行围护，高度21.8m ,设置警示牌公路工程施工测量技术施工常用测园仪器｛18｝水准仪、经纬仪、全站仪、卫星定位仪清表不彻底，基底存在软弱层或坐落于古河道处（竺塘清淤不彻底，回填不均匀或压实度不足新旧路基结合部未挖台阶或宽度不足纵向开裂、错台的原因（ 半填半挖路段未规范要求设置台阶并压实使用渗水性二水稳性差异较大的土石混合料时错误采用高速公路因过陡' 行车渠化、交通频繁振动而滑坡导致路基填料直接使用了液限＞50、塑性指数＞26的土同一填筑层路基填料混杂，塑性指数相差悬殊横向裂缝的原因/路基顶下层平整度填筑层厚度相差悬殊，最小压实厚度＜ 8cm 排水措施不力，造成积水路面基层(底基层)施工技术路面工程沥青路面施工技术无机结合料稳定材料生产①料仓供料比例。

2020年一级建造师《建筑工程管理与实务》建筑设计与构造建筑构造1A411020 建筑构造思维导图如下：建筑构造设计要求建筑构造建筑装饰装修构造要求1A411021 建筑构造设计要求考点一：楼梯的建筑构造1.室外疏散楼梯和每层出口处平台，均应采取不燃材料制作。

平台的耐火极限不应低于1h，楼梯段的耐火极限应不低于0.25h。

在楼梯周围2m内的墙面上，除疏散门外，不应设其他门窗洞口。

疏散门不应正对楼梯段。

疏散出口的门应采用乙级防火门，且门必须向外开，并不应设置门槛。

【例】室外疏散楼梯和平台的说法，正确的有（）。

A.可采用难燃材料制作B.平台的耐火极限应不低于1h，楼梯段的耐火极限应不低于0.25hC.疏散门应正对着楼梯段D.在楼梯周围2m内的墙面上，除疏散门外，不应设其他门窗洞口E.疏散出口的门应采用甲级防火门，且门应向内开【答案】BD2.室内疏散楼梯的最小净宽度：医院病房楼1.30m(18补单)；居住建筑1.10m(18单)；其他建筑1.20m。

3.疏散用楼梯和疏散通道上的阶梯不宜采用螺旋楼梯和扇形踏步。

当必须采用时，踏步上下两级所形成的平面角度不应大于10°，且每级离扶手250mm处的踏步宽度不应小于220mm。

4.楼梯的空间尺度要求（视频动画）如下：5.楼梯踏步的最小宽度和最大高度(13单，16多)（1）电影院、剧场、体育馆、商场、医院、旅馆和大中学校等楼梯踏步，最小宽度0.28m，最大高度0.16m。

（2）幼儿园、小学校等楼梯踏步，最小宽度0.26m。

（3）住宅共用楼梯踏步，最小宽度0.26m。

（4）专用疏散楼梯踏步，最小宽度0.25m。

（5）住宅套内楼梯踏步，最小宽度0.22m。

【例】室内疏散楼梯踏步最小宽度不小于0.28m的工程类型有()。

A.住宅套内楼梯B.小学学校C.专用疏散楼梯D.大学学校E.体育馆【答案】DE考点二：墙体的建筑构造1.墙体建筑构造的设计原则（1）在内外墙做各种连续整体装修时，如抹灰、贴面砖等；主要解决与主体结构的附着，防止脱落和表面的开裂。
