一级建造师水利实务考点思维导图

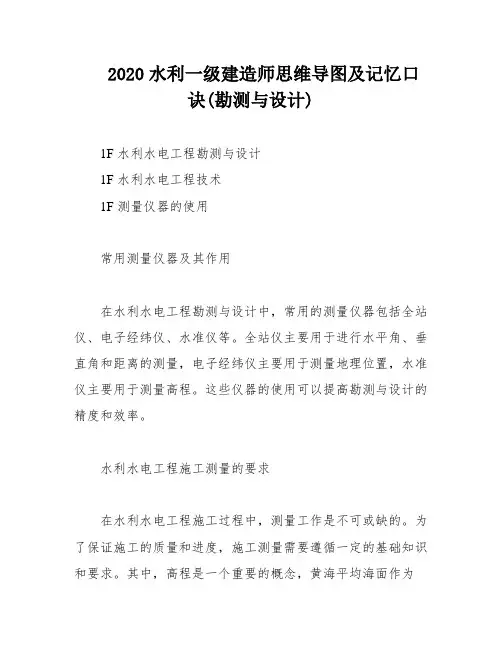

2020水利一级建造师思维导图及记忆口诀(勘测与设计)1F 水利水电工程勘测与设计1F 水利水电工程技术1F 测量仪器的使用常用测量仪器及其作用在水利水电工程勘测与设计中，常用的测量仪器包括全站仪、电子经纬仪、水准仪等。

全站仪主要用于进行水平角、垂直角和距离的测量，电子经纬仪主要用于测量地理位置，水准仪主要用于测量高程。

这些仪器的使用可以提高勘测与设计的精度和效率。

水利水电工程施工测量的要求在水利水电工程施工过程中，测量工作是不可或缺的。

为了保证施工的质量和进度，施工测量需要遵循一定的基础知识和要求。

其中，高程是一个重要的概念，黄海平均海面作为“1985国家高程基准”可以作为高程的参考。

此外，地图的比例尺和比例尺精度也是施工测量中需要考虑的因素。

施工放样的基本工作施工放样是施工测量的重要环节之一。

在开挖工程测量中，需要进行挖方放样和挖土放样；在立模与填筑放样中，需要进行基础放样、立柱放样、墙体放样、梁板放样等。

这些放样工作需要严格按照设计图纸进行，保证施工的准确性和安全性。

开挖工程测量在水利水电工程施工中，开挖工程测量是一个重要的环节。

开挖工程测量需要进行挖方放样和挖土放样，并进行深度和坡度的测量。

这些测量数据需要及时反馈给施工方，以便调整施工进度和质量。

立模与填筑放样【案例点】立模与填筑放样是水利水电工程施工过程中的重要环节。

在立模过程中，需要进行基础放样、立柱放样、墙体放样等；在填筑过程中，需要进行坝壳、心墙、斜墙的填筑放样。

这些放样工作需要按照设计图纸进行，保证施工的准确性和安全性。

施工期间的外部变形监测在水利水电工程施工过程中，外部变形监测是一个重要的环节。

外部变形监测可以及时发现工程变形情况，保证施工的安全性和质量。

外部变形监测主要包括地面沉降监测、裂缝监测、位移监测等。

竣工测量水利水电工程竣工测量是工程竣工之前必须完成的工作之一。

在竣工测量中，需要测绘建筑物的高程平面图或纵横断面图，以及进行边线测量并绘成图表。

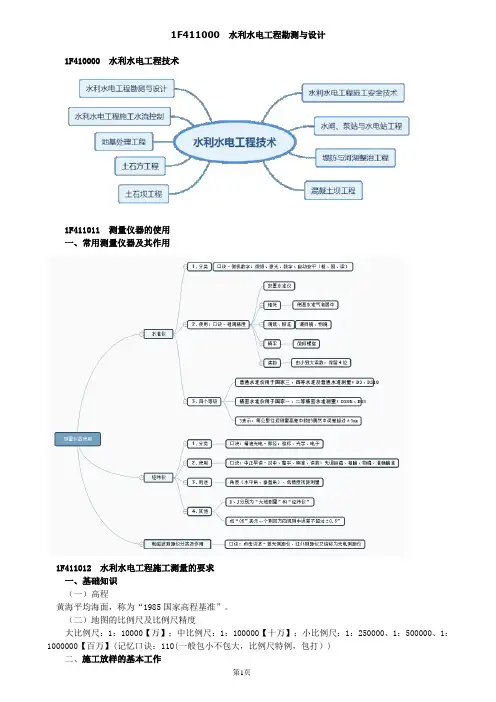

1F411000水利水电工程勘测与设计1F410000 水利水电工程技术1F411011 测量仪器的使用一、常用测量仪器及其作用1F411012 水利水电工程施工测量的要求一、基础知识（一）高程黄海平均海面，称为“1985国家高程基准”。

（二）地图的比例尺及比例尺精度大比例尺：1：10000【万】；中比例尺：1：100000【十万】；小比例尺：1：250000、1：500000、1：1000000【百万】(记忆口诀：110(一般包小不包大，比例尺特例，包打）)二、施工放样的基本工作开挖工程测量三、立模与填筑放样【案例点】五、施工期间的外部变形监测六、竣工测量单项填筑工程竣工时，应测绘建筑物的高程平面图，或纵横断面图，其比例尺不应小于施工详图。

土、石坝在心墙、斜墙、坝壳填筑过程中，每上料二层，须进行一次边线测量并绘成图表为竣工时备用。

（五）测量误差1.误差产生的原因:（1）人的原因；（2）仪器的原因；（3）外界环境的影响。

2.误差的分类与处理原则 :可以分为系统误差、偶然误差和粗差三类。

系统误差：按一定规律变化；偶然误差：没有规律变化；粗差：粗心或受到干扰。

1F411013 水利水电工程地质与水文地质条件分析1F411020 水利水电工程设计1F411021 水利水电工程等级划分及工程特征水位一、水利水电工程等别划分1.注意点：对于综合利用的水利水电工程，如按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中的最高等别确定。

2.对拦河水闸、灌排泵站作为水利水电工程中的一个组成部分或单个建筑物时不再单独确定工程等别，作为独立项目立项建设时，其工程等别按照承担的工程任务、规模确定。

二、水工建筑物级别划分三、水利水电工程洪水标准1.一般规定（1）洪水标准，分为设计洪水标准和校核洪水标准两种情况。

（2）山区、丘陵地区永久性水工建筑物挡水高度＜15m,且水头差＜10m，按平原、滨海区标准定；平原、滨海区永久性水工建筑物挡水高度＞15m,且水头差＞10m，按山区、丘陵地区标准定（3）堤防、渠道上的闸、涵、泵站及其他建筑物的洪水标准，不应低于堤防、渠道的防洪标准，并应留有安全裕度。

大地测量+水准仪+每公里往返高差测量的偶然中误差水准仪测量仪的使用经纬仪水准尺安置水准仪和粗平调焦和照准微倾水准仪使用精平读数大地测量+经纬仪+一测回方向中误差的秒数对中整平使用照准读数分类：一等、二等、三等、四等大比例尺：1:500-1:10000数字比例尺中比例尺：1:10000-1:100000小比例尺：1:250000-1:1000000施工放样方法平面：交会+极坐标高程：高程+水准+视距高程放样中误差要求不大于±10mm的部位，采用水准测量法施工测量的要求细部放样：视距法：≤50m；视差法：≤70m开挖工程测量工程量计算：解析法或图解法混凝土浇筑块体收方立模与填筑放样基础部位：根据基础开挖竣工图计算基点位置选择：建立在变形区以外稳固的基岩上外部变形监测观测方法滑坡、高边坡稳定监测：交会法水平位移监测：视准线法垂直位移观测：水准观测法、三角高程法系统误差测量误差偶然误差粗差边坡破坏水文地质条件分析基坑降排水破坏形式：垂直位移观测：水准观测法、三角高程法设置合理坡度设置边坡护面防止边坡失稳采取的措施基坑支护降低地下水增加边坡的稳定性防止流砂、管涌的产生目的防止基坑底部隆起防止基坑底部隆起明排法方法管井法井点法工程等别与工程规模等别分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五等规模分为大（1）、大（2）中、小（1）、小（2）五型总库容（m3）：千万到亿为中型，大型小型乘除十判别标准永久性等级划分和特征水位发电装机容量（兆瓦）：十乘五六四年引水量（亿m3）：三十除以十治涝（万亩）：三一五，六二百灌溉（万亩）：一五五零除以十主要建筑物：级别与等别相同次要建筑物：大三中四小五大坝升级堤防建筑物级别特征水位判断标准：保护对象、失事后果、使用年限、临时性水工建筑物规模3级需同时满足2个条件保护对象校核洪水位设计洪水位防洪高水位：下游保护对象正常蓄水位防洪限制水位合理使用年限及耐久性1级、2级：50年闸门合理使用年限其他级别：30年水硬性无机胶凝材料胶凝材料气硬性有机胶凝材料建筑石材水泥建筑材料混凝土骨料外加剂钢材火成岩水成岩变质岩花岗岩、闪长岩、辉长岩、辉绿岩、玄武岩石灰岩、砂岩片麻岩、大理岩、石英岩无出厂证明的用于承重结构的水泥对质量有怀疑者需复试并按复试结果使用进口水泥存储超过3个月的普通水泥存储超过1个月的快硬水泥流动性和易性保水性和易性质量技术指标抗压强度耐久性细骨料细度模数改善混凝土和易性减水剂、引气剂、泵送剂改善混凝土凝结时间、硬化性能速凝剂、早强剂、缓凝剂强度指标指标变形指标钢筋标牌内容检验原则检验数量检验临时性导流建筑物级别导流建筑物设计洪水标准导流标准施工期临时度汛洪水标准导流泄水建筑物封堵后坝体度汛洪水标准导流方式特点分期围堰导流分类适用条件特点一次拦断河床围堰导流分类和适用条件抛投块料截流截流方式爆破截流下闸截流单戗立堵截流双戗、多戗或宽戗立堵截流减小截流难度的技术措施平堵立堵混合堵截流落差不超过4.0m和流量较小时截流流量大且落差大于4.0m和龙口水流能量较大时加大分流量，改善分流条件改善龙口水力条件增大抛投料的稳定性，减少块料流失加大截流施工强度合理选择截流时段截流方法斜墙式斜墙带水平铺盖式土石围堰垂直防渗墙式灌浆帷幕式混凝土围堰钢板桩围堰土石围堰填筑材料防渗体心墙或斜墙土石围堰坝壳料均质土围堰3级瑞典圆弧法4、5级土石围堰边坡稳定安全系数3级简化毕肖普法4、5级设计洪水静水位+波浪高度+堰顶安全加高围堰堰顶高程值土石围堰防渗体顶部高程设计洪水静水位+安全加高值基坑积水围堰及地基渗水初期排水堰身及基坑覆盖层中的含水可能的降水围堰和地基的渗流覆盖层中的含水经常性排水排水时降水施工弃水地基分类地基处理的方法地基处理方法岩基岩石砂砾石地基砂砾石、砂卵石软土地基淤泥、壤土、粉细砂灌浆、防渗墙、置换法、等等纯压式灌浆方式循环式容易沉积不易沉积全孔一次灌浆法基岩段长＜ 6m 灌浆方法分段钻灌法钻孔裂缝冲洗基岩段长＞ 6m冲洗压力：灌浆压力的80%并不大于1MPa压水试验帷幕灌浆灌浆单点法分序加密，浆液由稀到密由三排孔组成的帷幕：下游排孔→上游排孔→中间排孔由两排孔组成的帷幕：下游排孔→上游排孔灌浆因故中断后处理原则：1、立即恢复；2、使用开灌比级的水泥浆检查数量：10%灌浆的质量检查合格标准灌浆施工技术钻孔裂隙冲洗压水试验冲洗压力：灌浆压力的80%井不大于1MPa总孔数的5%固结灌浆灌浆分序加密，浆液由稀到密灌浆孔灌浆结束后，可采用导管注浆法封孔孔口涌水的灌浆孔应采用全孔灌浆法封孔灌浆的质量检查基本方法施工机械喷射形式高压喷射灌浆施工顺序质量检查用检测岩体弹性波波速：灌浆结束14d后进行检查数量：5%合格标准单管法、二管法、三管法、新三管法浅孔（100m）钻机、搅拌机旋喷、摆喷、定喷分排分序由多排孔组成的高喷墙：下游排孔一上游排孔→中间排孔程序：钻孔一地面试喷→下喷射管→喷射提升→成桩成板成墙质量检查重点部位：地层复杂、漏浆严重、可能存在质量缺陷钻孔检查法：厚度较大的和深度较小的；高喷灌浆结束28d后进行井检查法：通用；高喷灌浆结束7d后进土的分级土石分级岩石的分级Ⅰ砂土、种植土Ⅱ壤土、淤泥、含根种植土黏土、干燥黄土、干淤泥、含少量砾石的Ⅲ黏土Ⅳ坚硬黏士、砾质黏土、含卵石黏共12级土方开挖技术石方开挖技术机械开挖机械挖运人工开挖爆破方法爆破后检查正铲挖掘机反铲挖掘机索铲（拉铲）挖掘机Ⅰ~Ⅲ类土抓铲挖掘机Ⅰ~Ⅱ类土挖掘机+自卸汽车Ⅰ~Ⅳ类土Ⅰ~Ⅲ类土Ⅰ~Ⅱ类土转载机开挖到临近设计高程时，预留出20~30cm的保护层暂不开挖，待上部结构施工时再挖孔径<75mm，深度<5m孔径>75mm，深度>5m洞室预裂光面定向岩塞拆除明挖爆破地下洞室爆破拆除爆破正常情况：在爆破后5min进入工作面不能确定有无盲炮时：在爆破后15mn进入工作面在爆破后15min，并经检查确认洞室内空气合格后，进入工作面等待倒塌建（构）筑物和保留建（构）筑物稳定之后，进入现场Ⅰ~Ⅳ类土推土机Ⅰ~Ⅲ类土浅孔铲运机深孔爆破出一条预裂缝，使实际爆破的时候的能量在裂缝处断开，保护需要保护的岩体静压碾压静压力压实机械夯击瞬时动力振动碾压周期性的重复动力压实度黏性土料土料填筑标准最优含水率非黏性土料相对密度碾压机具的重量土石坝填筑的施工碾压试验含水量碾压遍数土料压实参数铺土厚度振动频宰行走速率黏性土料关系曲线参数非黏性土料振动碾压振动碾压铺土厚度、压实遍数、含水量、干密度铺土厚度、压实遍数、干密度土石坝施工作业土石坝施工内容土石坝填筑的施工方法土石坝接头处理土石坝的施工质量准备作业基本作业辅助作业附加作业划分工作面铺料整平一通四平，修建生产生活设施土石坝填筑相关：挖运填+质检清除覆盖层、坝面排水等坝坡修整等专业化、连续性、无干扰平行于坝轴线铺料：保证坝体强度进占法倒退铺土：防止超压黏性土料加水：料场非黏性土料加水：坝面进退错距法：分段流水作业，碾压质量能够保证碾压圈转套压法：容易超压薄弱面处理层与层分段接头错开一定距离层段间的接头分段条带要平行于坝轴线布置防渗体与坝壳料的接头混凝土与非混凝土的接头含水量偏高料场含水量偏低土砂平起在夯实土砂结合部时，先夯土侧，再夯反滤料，不得交替夯实小型机械/人工夯实混凝土结构物两侧均匀填料压实防雨、翻晒、轮换掌子面黏性土料：料场加水非黏性土料：坝面加水堆筑土牛环刀环刀坝面（干密度）灌水法、灌砂法灌水法排水反滤层坝面（非黏性土测量取样）条形反滤层砂粘性土4个试样/层断面/50m 接头处理砂砾含水量不均匀1~2个试样/25m*25m堆石面板堆石坝结构坝体填筑施工面板及趾板施工上游铺盖区压重区垫层区过渡区堆石区堆石坝填筑工艺压实参数和质量控制混凝土面板的施工优点：减轻了推土机的摊平工作量，加快了填筑速度进占法缺点：稍有物料分离优点：减轻物料分离后退法碾压机具的重量、铺料厚度、碾压遍数、行车速率、铺料厚度垫层料过渡料质量控制砂砾料堆石料面板的宽度决定了混凝土浇筑能力、钢模的尺寸及其提升设备的能力垂直缝砂浆条一般宽50cm钢筋架立先安装架立筋，再用人工绑扎钢筋面板混凝土浇筑面板养护面板混凝土宜在低温季节浇筑垂直缝砂浆条铺设混凝土面板的分块缺点：容易形成超压，无法减轻推土机摊平工作量压实参数大型拌合系统生产能力中型小时生产能力>200m³/h+月生产能力>6万m³/月小时生产能力50~200m³/h+月生产能力1. 5~6万m³/月混凝土拌合设备及其生产能力的确定小时生产能力<50m³/h+月生产能力<15万小型m³/月小时生产能力Qh=khQm/ （m*n）拌合设备生产能力初凝条件校核小时生产能力Qh≥1 .1 5D/（t1-t2)混凝土运输方案混凝土不含理料判定混凝土产生初凝混凝土塑性降低太多，已无法振捣混凝土被雨水淋湿严重或混凝土失水过多混凝土中含有冻块或遭受冰冻，严重影响混凝土质量浇10-20cm低强度等级的准备作业混凝土作垫层，以防漏浆平铺法、台阶法、斜层浇筑法1F416010混凝土浇筑与养护入仓铺料施工流程平仓振捣养护分块尺寸和辅层厚度受混凝土运输浇筑能力限制铺料允许间隔时间受混凝土初凝时间和混凝土温控要求限制大多使用插入式振捣方式塑性混凝土：浇筑完毕后6~8h内低塑性混凝土：浇筑完毕后立即养护时间：≥28d大体积混凝土温控措施减少每立方米混凝土的水泥用量原材料和配合比优化，降低水化热升温用低放热量的水泥合理安排浇筑时间降低混凝土的入仓温度对集料进行预冷确定合理的混凝土浇筑层厚和间歇期加速混凝土散热混凝土内预埋水管通水冷却合理分缝分块混凝土表面保温与养护非承重模板模板的拆除承重模板混凝土强度应达到2.5Mpa以上跨度≤2m ，75%悬臂板、梁跨度>2m ，100%跨度≤2m ，50%其他板、梁、拱跨度>8m ，100%钢筋的标识钢筋的代换钢筋的接头n：钢筋根数Φ：钢筋种类d：钢筋直径数值@：钢筋间距代号s：钢筋间距数值等强度代换等面积代换重要结构中的钢筋代换，要征得设计单位的同意焊接绑扎连接机械连接受拉区：≤50%受压区：不限制受拉区：≤50%受压区：不限制受拉区：≤25%受压区：≤50%跨度：2m~8m ，75%分缝通仓浇筑1F416030控制内容检测方法重力坝：永久性橫缝：不灌浆，做止水横缝拱坝：临时性橫缝：必须灌浆竖缝：必须灌浆纵缝斜缝：可以不灌浆整体性好，有利于改善坝踵应力状态节省工程费用，有利于加快施工迸度有利于提高机械化水平有利于提高机械化水平混凝土原材料配合比主要工序硬化后的混凝土质量现场混凝土质量检验以抗压强度为主混凝土试件以机口随机取样为主已建成的结构物，应进行钻孔取芯和压水试验钢筋混凝土结构物应以无损检测为主错缝：一般不灌浆采用干贫混凝土大量掺加粉煤灰通仓薄层浇筑采取温度控制和表面防裂措施碾压混凝土的干湿度用∨C值表示避免层间间歇时间太长，防止冷缝发生每一碾压层至少在6个不同地点，每2h至少检测一次压实密度刚碾压后的混凝土不能洒水养护，混凝土终凝后应立即洒水养护堤基清理填筑作业面堤基清理边线应比设计基面边线宽出30~50cm水平分层由低处开始逐层填筑,不得顺坡铺填堤身填筑施工方法铺料地面坡度应缓于1:5土料或砾质土可采用进占法或后退法卸料,砂砾料宜用后退法卸料先做碾压试验,确定机具、碾压遍数铺土厚度、含水量、土块限制直径压实机械碾压控制行走速度≤2km/h平行检测水下工程质量控制跟踪检测≥10%≥5%铺盖闸底板水闸的分类与组成护坦(消力池)海漫其他水闸施工技术水闸混凝土施工水闸主体结构的施工方法止水设施施工原则：先深后浅、先重后轻、先高后矮、先主后次施工缝施工：混凝土强度达到2.5MPa后,方可进行浇筑上层混凝土的准备工作沉降缝填料：先装法、后装法水平止水片应在浇筑层的中间,在止水片高程处,不得设置施工缝浇筑混凝土时,不得冲撞止水片止水缝部位的混凝土浇筑振捣器不得触及止水片嵌固止水片的模板应适当推迟拆模时间埋件安装埋设在混凝土内的门槽固定构件门叶尺寸较小预制闸门的安装方法门叶安装门叶尺寸较大现场安装闸门启闭试验作全行程启闭试验泵站与水电站的布置及机组安装建筑物→仓库区、堆场:20m建筑物→用火作业区:25m消防建筑物→易燃品集中站:30m建筑物→加油站、油库:50m 消防施工用电施工照明安全电压供电电路中的电源变压器,严禁采用自耦变施工用电压器防洪防淹设施应设置至少2个独立电源,任一电源均能满足工作负荷要求水利水电工程施工场区安全要求一级:2~5m二级:5~15m分级三级:15~30m特级:>30m强风、雨天、雪天、夜间带电、悬空、抢救、特殊高空作业异温高空作业三级专享安全技术措施特级悬空安全帽、安全带、安全网安全带严禁低挂高用安全网离工作面的最大高度不超过3m安全带旧带每6个月抽查一次,其余全部是每年检查一次水利水电工程施工操作安全要求爆破器材运输明挖爆破音响信号相距30m:另一端暂停地下相向开挖斜井:距贯通还有5m长时自上向下贯通即发电雷管:10mn后检查通电后拒爆延发电雷管:15min后检查抢护原则:前堵后导、强身固脚、减载平堤防工程防汛抢险压、缓流消浪爆破作业相距15m:单头贯通专用车辆项目法人负责制建设项目专项管理制度招标招标投标制不招标建设监理制未按要求密封未加盖投标人公章,也未经法定代表人或者其授权代表签字无效标投标报价不符合国家颂布的勘察设计取费标准,或者低于成本恶性竞争的未响应招标文件的实质性要求和条件的以联合体形式投标,未向招标人提交共同投标协议的建设项目管理专项制度代建制PPP制政府投资+招标选择具有水利工程建设管理经验、技术、能力的专业化项目建设管理单位对施工准备至竣工验收的建设实施工程进行管理在可行性研究报告中提出政策风险商业风险充分论证环境风险法律风险严格清产核资社会资本退出落实项目资产处理建设与运行后续方案病险水工建筑物物险加固工程的建设要求首次水闸后续安全鉴定首次水库大坝后续水工建筑物评价→审查→审定安全鉴定程序验收前蓄水工作大纲编制→自检报告编写→现场鉴定与鉴定报告编写→鉴定报告审定一类坝正常大坝分类二类坝基本正常三类坝不正常稽察水利工程建设稽察、决算与审计的要求决算组织分工形式分级组织、分工负责制度特派员负责制稽查人员回避原则,不得稽查与其有利害关系的项目投资额大中型未完工程投资&预留费用投资额小型未完工程投资&预留费用水利水电工程承包单位分包管理职责水利水电工程分包单位分包管理职责承包人同意推荐项目法人分包指定转包承包人什么活都不干承包人分包违法分包分包出借借用资质资质、人员单位不一致承包人不同意抗洪抢险水利行业施工招标投标的主要要求编制招标文件发布招标公告招标人不得单独或者分别组织部分投标人进行组织路勘现场和投标预备会现场踏勘17天提疑问施工招标程序招标文件修改和澄清15天前答复开标确定中标人中标候选人应当限定在1~3人签订合同重新招标以不合理条件限制、排斥潜在投标人和非法干涉、限制投标人非法干涉、限制水利水电工程施工总承包资质不公平本地保护特级(50人)、一级、二级、三级水工金属结构制作与安装工程专业承包资质一级、二级、三级河湖整治工程专业承包资质一级、二级、三级投标人信誉投标人业绩投标程序水利水电机电安装工程专业承包资质一级、二级、三级AAA很好AA好A较好BBB一般CCC较差中标通知书和(或合同协议书工程接收证书（工程竣工验收证书)合同工程完工证书编制投标文件递交投标保证金递交投标文件撤销投标文件的撤销和撤回撤回按评标委员会要求澄清和补正投标文件招标文件异议开标异议异议评标异议在投标截止时间10日前向招标人提出招标人应当自收到异议之日起3日内作出答复作出答复前，暂停招标投标活动投标人现场提出异议招标人应当自收到评标报告之日起3日内公示中标候选人、公示期不得少于3日投标人对评标结果有异议的,在中标候选人公示期间提出招标人应当自收到异议之日起3日内作出答复作出答复前,暂停招标投标活动投标企业资质以不合理条件监理人在开工日期7日前向承包人发出开工通知发出开工通知发包人义务提供施工场地承包人在接到开工通知14天内未能按进度计划要求开工,监理人要求承包人在接到通知7天内提交一份延误说明书面报告 ,说明原因及补救措施,由此增加的费用和工期延误责任由承包人承担发包人应在合同双方签订合同协议书后的14天内将本合同工程的施工场地范围图提交给承包人预付款定义支付扣回发包人在工程开工前支付给承包人的专用于合同工程的款项 ,用于工程初期的设备、材料的采购和施工队进场费用额度一般为签约合同价的10%~20%分两次支付第一次担保第二次担保根据合同约定根据公式预留质量保证金退还工程质量保证金的预留比例上限不得高于工程价款结算总额的 3%在工程质量保修期满时,发包人将在30个工作日内核实后将质量保证金支付给承包人由于发包人事先未探明的使施工受阻的物界定质条件1、承包人继续施工；2、通知监理人；3、索赔工期和费用承包人通知到，监理不来发包人责任隐蔽工程检查质量有问题承包人责任承包人私自覆盖承包人责任承包人应在知道或应当知道索赔事件发生后28天内,向监理人递交索赔意向通知书并说明发生索赔事件的事由索赔变更承包人应在发出索赔意向通知书后28天内,向监理人正式递交索赔通知书索赔事件具有连续影响的,承包人应按合理时间间隔继续递交廷续索赔通知在索赔事件影响结束后的28天内,承包人应向监理人递交最终索赔通知书监理提变更变更程序承包人提变更已标价中有适用已标价中有类似已标价中无适用或类似变更估价原则承包人提出索赔程序不利物质条件合同相关处理办法质量管理知识点水利工程质量事故分类与事故报告内容五个坚持四个责任制四不放过以人为本,安全为先,诚信守法,夯实基础,创新驱动从业单位质量主体责任制从业单位领导人责任制从业人员责任制质量终身责任制事故原因不直清楚不放过主要事故责任者和职工末受到教育不放过补救和防范措施不落实不放过责任人员未受到处理不放过施工自检三检制监理平行检测第三方检测班组初检三级质量检查作业队复检项目部终检特大质量事故正常使用影响质量事故分类正常使用重大质量事故工程寿命正常使用较大质量事故工程寿命正常使用一般质量事故工程寿命不影响较大影响不影响一定影响不影响不影响水利工程质量事故调查的程序与处理的要求特大重大质量事故调查较大一般特大重大质量事故处理较大一般质量事故调查报告水利部组织省级以上水行政主管部门组织项目主管部门组织法人组织省级审定省级审定上机主管部门审定法人审定水利工程项目法人质量管理职责AB项目法人质量考核CD得分≥90得分≥80得分≥60得分＜60或发生重、特大质量事故安全生产方针安全第一、预防为主、综合治理一岗双责三同时对分管的业务负责对分管业务范围内的安全生产负责建设项目的安全设施,必须与主体工程同时设计、同时施工、同时投入生产和使用水利工程项目法人的安全生产责任安全文明施工知识点安全生产管理三类人员安全警示标志设置处施工单位主要负责人项目负责人专职安全生产管理人员洞口+靠近电、危险品的地方三级安全教育水利工程建设风险公司级、项目部级、班组级人员伤亡风险经济损失风险工期延误风险专项施工方环境影响风险社会影响风险施工单位编制，经施工单位技术负责人签字及总监理工程师核签后实施。

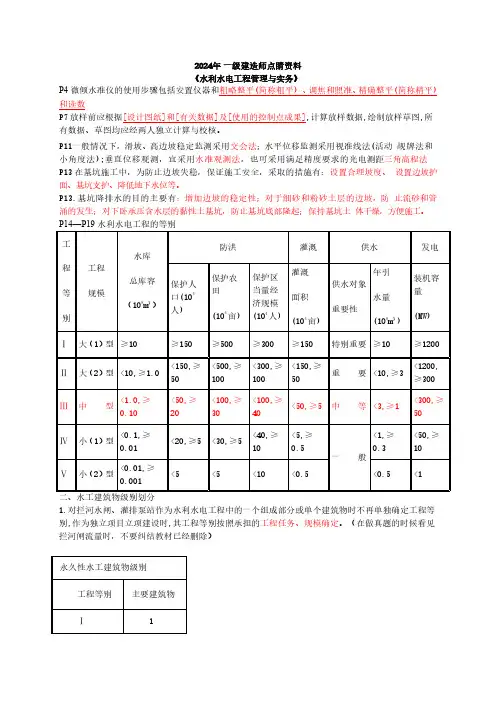

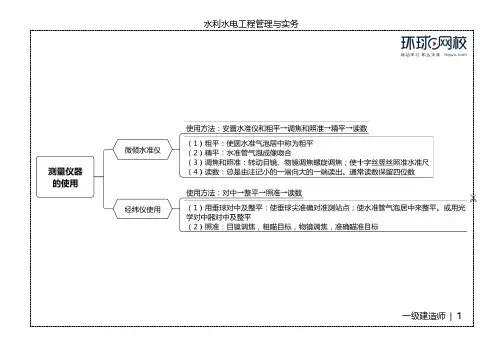

2024年一级建造师点睛资料《水利水电工程管理与实务》P4微倾水准仪的使用步骤包括安置仪器和粗略整平(简称粗平)、调焦和照准、精确整平(简称精平)和读数P7放样前应根据[设计图纸]和[有关数据]及[使用的控制点成果],计算放样数据,绘制放样草图,所有数据、草图均应经两人独立计算与校核。

P11一般情况下，滑坡、高边坡稳定监测采用交会法；水平位移监测采用视准线法(活动觇牌法和小角度法);垂直位移观测，宜采用水准观测法，也可采用满足精度要求的光电测距三角高程法P13在基坑施工中，为防止边坡失稳，保证施工安全，采取的措施有：设置合理坡度、设置边坡护面、基坑支护、降低地下水位等。

P13.基坑降排水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。

P14—P19水利水电工程的等别工程等别工程规模水库总库容（108m³）防洪灌溉供水发电保护人口(104人)保护农田(104亩)保护区当量经济规模(104人)灌溉面积(104亩)供水对象重要性年引水量(108m³)装机容量(MW)Ⅰ大（1）型≥10≥150≥500≥300≥150特别重要≥10≥1200Ⅱ大（2）型<10,≥1.0<150,≥50<500,≥100<300,≥100<150,≥50重要<10,≥3<1200,≥300Ⅲ中型<1.0,≥0.10<50,≥20<100,≥30<100,≥40<50,≥5中等<3,≥1<300,≥50Ⅳ小（1）型<0.1,≥0.01<20,≥5<30,≥5<40,≥10<5,≥0.5一般<1,≥0.3<50,≥10Ⅴ小（2）型<0.01,≥0.001<5<5<10<0.5<0.5<1二、水工建筑物级别划分1.对拦河水闸、灌排泵站作为水利水电工程中的一个组成部分或单个建筑物时不再单独确定工程等别,作为独立项目立项建设时,其工程等别按照承担的工程任务、规模确定。

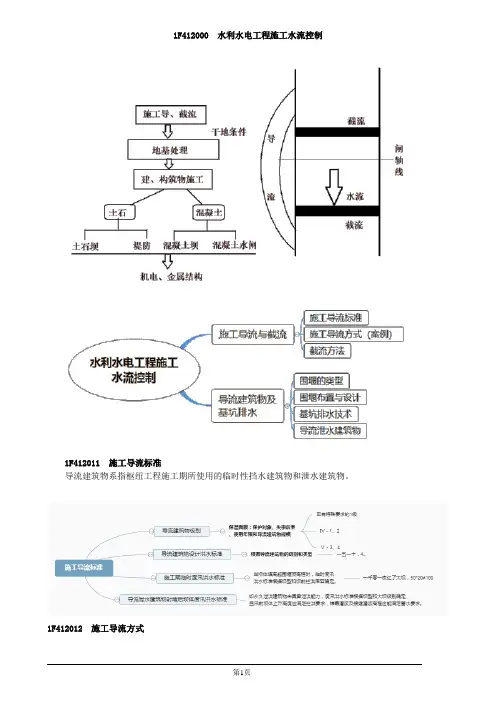

1F412000 水利水电工程施工水流控制
1F412011 施工导流标准
导流建筑物系指枢纽工程施工期所使用的临时性挡水建筑物和泄水建筑物。

1F412012 施工导流方式
分段围堰法导流
（a）平面图；（b）下游立视图；（c）导流底孔纵断面图
1—一期上游横向围堰；2—一期下游横向围堰；3—一、二期纵向围堰；4—预留缺口；5—导流底孔；6—二期上下游围堰轴线；7—护坦；8—封堵闸门槽；9—工作闸门槽；10—事故闸门槽；
11—已浇筑的混凝土坝体；12—未浇筑的混凝土坝体
1F412013 截流方法
截流过程
“戗堤”—为了截流，先在河床的一侧或两侧向河床中筑堤，该堤称为戗堤；
过程：进占—龙口范围加固—合龙—闭气。

一、截流方式
1F412020 导流建筑物及基坑排水
3.
1F412021 围堰的类型
1F412023 基坑排水技术
1F412024 导流泄水建筑物。

一建水利实务网络图解题绝技水利水电工程为小专业，且专业性较强，针对一级水利专业历考题判断，成本控制为必考题目，具体内容横道图与双代号网络图交替，横道图且不讨论，双代号网络图对大多数人来说本身就具有一定的难度，如果再与成本控制相结合，就会使众多考友头晕脑胀，在此就将双代号网络图解题技巧奉献给大家。

普通型网络图（双代号）的应用共分为4种一、有且只有一项工作影响总工期某一项工作A延误n天，对总工期或计划工期的影响？解题思路：首先分析该A工作是否为关键工作，出现两种情况。

1、如果A是关键工作，则A工作延误n天，则会影响总工期n天。

2、如果不是关键工作，则解答思路有以下2种，a、将A工作的延误的时间n与其总时差TF比较，如果小于则不影响总工期，如果大于则差为影响总工期的时间b、将延误的天数n加到工作A时间上，然后重新分析此网络图的关键线路，计算出关键线路的总工期P1，将P1与老网络图的总工期P进行比较，如果差值小于零，则不影响总工期，如果大于，则差值为影响总工期的时间天数。

PS：好资料难寻，不过的资料不能错过二、有多项工作对总工期影响多项工作延误，对总工期是否有影响？影响几天？解题思路：按照第一种情况2下面的第2种解题思路b进行解答。

注意：分别分析每一个事件对工期的影响，比如分析事件1时，就不能考虑其他事件。

ａ、独立将每个事件影响的天数分别加到该工作中，分析此网络图（注意无其他影响事件）的工期，与原网络图工期比较，如果差值小于零，则不影响总工期，如果大于，则差值为影响总工期的时间天数。

b、将每个事件与原网络图中各相关工作的总时差比较，如果小于则不影响总工期，如果大于则差为影响总工期的时间。

三、题干中给出网络图，并且发生若干个事件，根据以上情况解决一些问题。

1、承包人的工期索赔是否合理（或者承包人是否有权提出索赔）？为什么？应该补偿承包人多少天的工期？2、此工程实际工期为多少天？奖罚金额是多少？解题思路：承包人提出的工期索赔是否合理或是否有权提出索赔，首先要分析索赔事件是否成立，即不可抗力及发包人原因造成工期延期；其次要分析该事件是否导致工期发生变化，如果工期发生变化，承包人就有权提出工期索赔或提出的工期索赔是合理的。

水利水电工程实务记忆要点（一级建造师-数字类）1、山区、丘陵永久性建筑物洪水标准：1（设计1000-500；校核：土坝10000-5000、混凝土或浆砌石5000-2000）；2、平原永久性建筑物洪水标准：1（水库：设计300-100；校核2000-1000。

拦河水闸：设计100-50；校核300-200）；3、临时性建筑物洪水标准：3（土石结构50-20、混凝土或浆砌石20-10）；4(20-10；10-5)；5（15-5；5-3）。

4、水利水电工程等级指标：Ⅰ（10亿，装机120）Ⅱ（10-1，120-30）Ⅲ（1-0.1，30-5）Ⅳ（0.1-0.01，5-1）Ⅴ（0.01-0.001，）。

5、临时性(导流)建筑物级别指标：3（年限﹥3，高度﹥50，库容﹥1亿）；4（3-1.5，50-15，1-0.1）；5（﹤1.5，﹤15，﹤0.1）；5、围堰安全超高：3级（土石0.7；其他0.4）；4、5级（土石0.5，其他0.30）。

6、坝体扬压力折减系数：ɑ3=0.27、均质土坝：粘颗粒含量10-30%，渗透系数10-4cm/s。

8、排水设施和砌石护坡用石料，饱和抗压强度不小于40-50Mpa。

9、砂浆的分层度：1-2cm.10、混凝土抗压强度是抗拉强度的7-14%。

11、硅酸盐水泥密度3100-3200kg/m3，标准稠度用水量24-30%。

12、混凝土粗骨料粒：（1）细骨料四级（粗砂细度模数F.M3.7-3.1、中砂3.0-2.3、细沙2.2-1.6、特细砂1.5-0.7）；（2）粗骨料四级（特大石150-80mm或120-80mm、大石80-40mm、中石40-20mm、小石20-5mm）。

13、水利水电开挖工程测量中，断面图和地形图比例尺，1：200-1：1000。

14、建筑物基础层轮廓点放样，必须采用相互独立的方法检核，放羊和检核点位之差不大于根下2。

15、混凝土建筑物立模细部轮廓点放样位置，以距设计线0.2-0.5m为宜。
