法兰基础知识

法兰的知识点范文法兰（Flange）是用于连接两个管道、阀门、泵或其他设备的螺纹、焊接或螺栓连接的管件。

它通常由圆形钢板制成，具有固定孔或螺纹用于连接。

法兰在管道工程中扮演着重要的角色，因此了解法兰的知识点对于从事相关行业的人员非常重要。

以下是有关法兰的一些知识点。

1.法兰的种类：根据用途和连接形式，法兰可以分为多种类型，例如盲板法兰、对焊法兰、螺纹法兰、错位法兰等。

每种类型的法兰都有其独特的特点和用途。

2.法兰的材质：法兰通常使用钢材作为制造材料，包括碳钢、不锈钢、合金钢等。

不同材质的法兰具有不同的抗腐蚀性能和机械性能，选择正确的材质对于确保管道的安全和可靠性非常重要。

3.法兰的尺寸和标准：法兰的尺寸和标准是根据所连接的管道和设备的要求确定的。

常见的法兰尺寸包括1/2英寸到80英寸不等。

世界各地的不同国家和地区可能使用不同的法兰标准，如美国的ANSIB16.5标准、欧洲的EN1092-1标准等。

4.法兰的压力等级：法兰的压力等级是指其能够承受的最大压力。

常见的压力等级包括150磅、300磅、600磅、900磅等。

选择正确的压力等级对于管道的安全和性能至关重要。

5.法兰的安装和维护：正确的法兰安装和维护对于管道系统的正常运行非常重要。

法兰的安装应遵循相关的操作规程，包括正确的紧固扭矩、涂抹密封剂等。

定期检查法兰的紧固状态和密封性能，及时处理法兰的漏水或松动问题。

6.法兰的密封：法兰的密封是确保管道系统不泄漏的关键。

常见的法兰密封方法包括平面密封、椭圆环密封和金属垫片密封。

选择合适的密封方法和材料对于不同的工作条件非常重要。

7.法兰的适用范围：法兰广泛应用于石油、化工、能源、造船、纺织、食品等行业的管道系统中。

不同领域的管道系统对于法兰的要求可能略有不同，因此需要选择适合的法兰材质、尺寸和标准。

8.法兰标志和认证：合格的法兰应标有相关的标志和认证，如制造商的名称、生产日期、压力等级、材质等信息。

法兰的认证可以根据不同国家和地区的要求进行，如CE认证、ISO认证等。

滑套法兰
安装方便，适用于低压、低温环境 下的管道连接，但密封性较差。
盲板法兰
用于管道系统的密封，适用于需要 封堵某些管道或设备的进口和出口 的场合。
法兰的安装和维护
1 安装
2 维护
根据法兰的种类和连接方式，进行正确的安装和 紧固，注意平面度、表面清洁和紧固力度。
定期检查法兰连接的密封性和紧固情况，清洁法 兰表面，及时更换老化或损坏的密封垫片。
法兰的应用范围和选择方法
石油、化工行业
法兰用于管道连接，包括输送液 体和气体的管道，广泛应用于石 油、化工等领域。
能源、电力行业
法兰用于燃料输送系统、蒸汽输 送系统等，保证能源和电力设备 的安全运行。
造船、航天行业
法兰用于船舶和航天器的管道连 接，保证船舶和飞行器的可靠性 和安全性。
总结与结论
本课件详细介绍了法兰的种类、特点、安装和维护等知识，使学习者对法兰的应用范围和选择方法有了全面的了解。 希望通过本课件的学习，能够提升大家在相关领域的工作能力。
课件概述和结构
概述
本课件以法兰的基础知识为主题，通过清晰的结构和有趣的内容，帮助学习者快速了解法兰 的基本概念和应用。
结构
课件分为七个主题，包括法兰的种类、特点、安装和维护等。每个主题都有简明扼要的介绍 和重点要点的阐述。
法兰的种类及其特点
旗领法兰
具有连接牢固、受力均匀、抗震性 能好等特点，适用于高压、高温环 境下的管道连接。
《法兰基础知识》PPT课 件
这是一份关于法兰基础知识的PPT课件，旨在向大家介绍法兰的种类、特点、 安装和维护等内容。通过本课件，你将深入了解法兰的应用范围和选择方法。

课件目的和使用场景
了解法兰的基础知识对于从事工程、设计、制造等领域的专业人士至关重要。该课件适用于大学教育、企业培训以 及相关专业研究的场景。

兰适用于压力、温度较高或设备直径较大的场合
1.3.2 松式法兰
法兰与容器或管道不连接， 比整体式连接强度差
法兰盘可用不同材料，用于铜制、铝制、陶瓷、石墨及其非金属
。 材料的设备或管道上
受力后无附加弯曲应力，只适用于压力较低场合
1.3.3 任意式法兰
整体性介于整体法兰和松式法兰之间，包括未焊透的焊接 法兰。
常见的可拆卸结构有： 法兰联接 螺纹联接 承插式联接。
特点：可拆卸联接应确保接口密封的可靠性。 法兰联接强度较好和紧密性，适用尺寸范围宽，设备和管道应
用最普遍。
缺点：法兰联接不能很快装配与拆卸，制造成本较高。
设备法兰与管法兰均已制定出标准。根据公称直径和公称压力， 可以从标准中查到，少量超出标准规定范围法兰，才需进行 设计。
DN2000mm以下的乙型平焊法兰可用轧制长颈对焊法 兰代替，以降低成本。
平焊与对焊法兰都有带衬环的 与不带衬环的两种。
当设备是由不锈钢制作时，采 用碳钢法兰加不锈钢衬环， 可以节省不锈钢。
4.3 管法兰标准
同样公称直径的容器法兰和管法兰的尺寸不相同，不能互相代 用。
管法兰的型式除平焊、对焊法兰外，还有铸钢法兰、铸铁法兰、 活套法兰、螺纹法兰等。
法兰密封的原理
工作状态内压轴向力拉伸，降低了压紧应力。垫片有足够回弹， 补偿变形，预紧密封比压值不小于某一值(工作密封比压)，保 持良好密封。反之，回弹不足，则此密封失效。
密封元件在操作压力作用下，仍然保持一定的残余压紧力。螺栓 和法兰须有足够大的强度和刚度，不发生过大的变形。
1.3 法兰的分类
1.3.1 整体法兰
1.平焊法兰 制造容易，应用广泛，但刚性较差。
平焊法兰的适用范围

CSPC法兰作业基础知识法兰基础知识介绍一、综述在装置中，拆装法兰的工作量专门大，从管道安装、设备安装、检修、保护大体上是离不开拆装法兰的。

这么多的工作量就要求咱们认真对待，不然就容易出问题。

在石油化工行业中，由于安装不妥，造成法兰泄漏或由于在法兰作业中显现事故的案列仍是很多的，以下针对法兰作业，搜集了一些基础知识，以供参考。

管道连接几种形式：焊接、螺纹、快速接头、法兰连接等等。

咱们重点讨论法兰连接，希望在法兰作业中能给作业者提供一点帮忙。

一、管道：管道是有管道组成件和管道支承件组成，用以输送、分派、混合、分离、排放、计量、操纵制止流体流动的管子、管件、法兰、螺栓连接、垫片法门和其他组成件或受压部件的装配、总成管道组成件piping componets管道组成件确实是用于连接活装配管道的元件。

它包括管子、管件、法兰、垫片、紧固件、阀门和膨胀接头、挠性接头、耐压软管、疏水器、过滤器核分离器等。

管道支承件piping-supporting elements管道安装件核附着件的总称。

安装件fixtures将负荷从管子或管道附着件上传递至支撑结构或设备上的元件。

它包括吊杆、弹簧支吊架、松紧螺栓、鞍座等附着件structural attachment用焊接、螺栓连接或夹紧的方式附装在管子上的零件，它包括管吊、吊耳、支耳、紧固夹板等。

二、管道品级识别2.1 管道品级编号由两部份组成：第一部份标明如下ASME额定品级：1代表ASME额定品级1503代表ASME额定品级3006代表ASME额定品级6009代表ASME额定品级90015代表ASME额定品级150025代表ASME额定品级2500第二部份与材料选择相关，具体如下：第一名数标明所选材料的品级，即:另三位数仅用于识别并无具体含义。

例如，管道品级15 3 050为ASME额定品级1500，不锈钢。

2.2 后缀字母附加在管道品级编号名称的后缀字母是具体项目相关的，概念以下要求：N =CSPC南海工程项目管道品级一样修正NC =管道品级包括涂层及缠绕要求NE =管道品级用于更大范围（检查特定基础管道品级规格以澄清该尺寸已经不存在）NM =管道品级包括用于侵蚀性用途的蒙乃尔铜-镍合金阀门的装饰件。

• 欧洲体系法兰示范： • 1.平焊法兰（PL) DN100—PN10 RF HG20592—2009 20。 • 2.带颈平焊法兰（S0) DN150-PN25 RF • HG20592—2009 304。 • 美洲体系法兰示范： • 1.带颈对焊法兰（WN) DN200—150Class RF • HG20615---2009 316。 • 2.法兰盖（BL)DN300---300Class RF • HG20615---2009 316L。
法兰标准
• 国内常用标准体系主要有国家标准（GB)、
机械行业标准（JB）、石化行业标准（SH) 和化工行业标准(HG)，我们常用标准为化 工行业标准（HG)。
• 化工行业标准分为欧洲体系和美洲体系两
个体系。
• 欧洲体系执行标准为HG20592。 • 美洲体系执行标准为HG20615。
法兰类型
• 法兰类型有：平焊法兰、带颈平焊法兰、
• 凹面（FM)
法兰的密封面形式及其代号
• 榫面（T)
法兰的密封面形式及其代号
• 槽面（G）
法兰的标记方法
• 法兰标记有6部分组成，其标记方法为： • 1.法兰名称及代号 • 2.法兰公称直径 • 3.法兰密封面形式代号 • 4.法兰的公称压力 • 5.法兰执行标准编号 • 6.法兰材质
法兰的标记方法示范
法兰盖示意图
法兰盖图形
法兰代号
• 法兰类型通常用字母表示，其表示形式为：
• 平焊法兰PL • 带颈平焊法兰SO • 带颈对焊法兰WN • 承插焊法兰SW • 法兰盖BL
法兰的密封面形式及其代号
• 法兰密封面形式包括： • 突面（RF)
法兰的密封面形式及其代号
• 凸面（M)

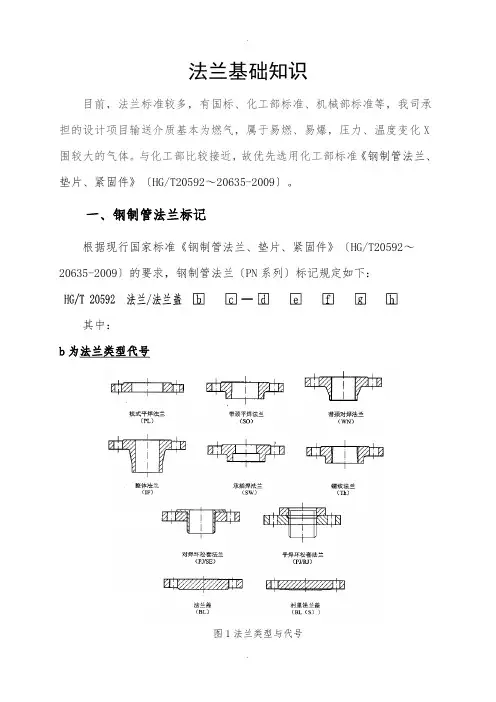

法兰基础知识目前，法兰标准较多，有国标、化工部标准、机械部标准等，我司承担的设计项目输送介质基本为燃气，属于易燃、易爆，压力、温度变化X 围较大的气体。

与化工部比较接近，故优先选用化工部标准《钢制管法兰、垫片、紧固件》〔HG/T20592～20635-2009〕。

一、钢制管法兰标记根据现行国家标准《钢制管法兰、垫片、紧固件》〔HG/T20592～20635-2009〕的要求，钢制管法兰〔PN系列〕标记规定如下：其中：b为法兰类型代号图1法兰类型与代号c为法兰公称尺寸DN与适用钢管外径系列整体法兰、法兰盖、衬里法兰盖、螺纹法兰，适用钢管外径系列的标记可省略。

适用于本标准A系列钢管的法兰，适用于钢管外径系列的标记可省略。

适用于本标准B系列钢管的法兰，标记为“DN×××〔B〕〞。

《钢制管法兰、垫片、紧固件》〔HG/T20592～20635-2009〕标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列〔俗称英制管〕、B 系列为国内沿用系列〔俗称公制管〕。

其公称尺寸DN和钢管外径按表1的规定。

表1 公称尺寸和钢管外径单位：mmd为法兰公称压力等级PNPN2.5，PN6，PN10，PN16，PN25，PN40，PN63，PN100，PN160e为密封面型式代号图2密封面型式与代号f为钢管壁厚，应由用户提供。

对于带颈对焊法兰、对焊环〔松套法兰〕应标注钢管壁厚。

g为材料牌号h为表示其他。

如附加要求或采用与本标准规定不一致的要求等。

标记示例示例1：公称尺寸DN1200、公称压力PN6、配用公制管的突面板式平焊钢制管法兰，材料为Q235A，其标记为：HG/T 20592 法兰 PL1200〔B〕-6 RF Q235A 示例2：公称尺寸DN300、公称压力PN25、配用英制管的凸面带颈平焊钢制管法兰，材料为20钢，其标记为：HG/T 20592 法兰 SO300-25M20示例3：公称尺寸DN100、公称压力PN100、配用公制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8mm，其标记为：HG/T 20592 法兰 WN100〔B〕-100FM S=8mm 16Mn 示例4：公称尺寸DN150、公称压力PN160、配用英制管的环连接面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为10mm，其标记为：HG/T 20592 法兰 WN150-160 RJ S=10mm 16Mn 示例5：公称尺寸DN500、公称压力PN16、榫面整体钢制管法兰，材料为WCB，密封面表面粗糙度为Ra0.8～1.6，其标记为：HG/T 20592 法兰 IF500-160 T WCBRa0.8～1.6二、关于法兰需注意的几个问题1.要准确表示法兰需用二个要素：A、法兰类型；B、法兰密封面型式。

1.1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

2、法兰旳构造形式
2、法兰旳构造形式
法兰盖也称盲板法兰，是中间不带孔旳法兰，供 封住管道堵头用。
3、法兰旳密封面形式
法兰密封面型式和代号（GB/T9112-2023）
密封面型式
平面
突面
凹凸面
凸面
凹面
榫槽面
榫面
槽面
环连接面
代号
FF
RF
MF
M
F
TG
T
G
RJ
3、法兰旳密封面形式
3、法兰旳密封面形式
2、法兰旳构造形式
2、法兰旳构造形式
松套法兰旳连接实际也是经过焊接实现旳，只是 这种法兰是松套在已与管子焊接在一起旳附属元 件上，然后经过连接螺栓将附属元件和垫片压紧 以实现密封，法兰（即松套）本身则不接触介质。 这种法兰连接旳优点是法兰能够旋转，易于对中 螺栓孔，使用在大口径管道上易于安装，也合用 于管道需要频繁拆卸以供清洗和检验旳地方。其 法兰附属元件材料与管子材料一致，而法兰材料 可与管子材料不同，所以比较适合于输送腐蚀性 介质则：HG20592-2023(PN系列）\HG206152023（Calss系列）
欧洲体系分为 0.25MPa、0.6MPa、1.0MPa、 1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、 16.0MPa、25.0MPa共10个压力等级，合用公称 直径DN=10～2023mm。
3、法兰旳密封面形式
3、法兰旳密封面形式
凹凸面（MFM）密封面是由一种凸面和一种凹 面相配合构成，在凹面上放置垫片，能够预防垫 片被挤出，故可合用于压力较高旳场合。
凹凸面密封面旳特点是垫片嵌在凹面旳凹槽中， 降低垫片被压力冲击旳可能性，装配时便于对中， 和突面密封面法兰相比，这种密封面经常能够用 在密封要求较严旳场合，其缺陷是一对法兰两种 密封面，密封面加工较突面法兰复杂，所以不像 突面法兰那样应用广泛。和榫槽面法兰相比，它 还有不能保护垫片不被挤入管道内旳缺陷。

在食品行业中，法兰主要用于各种液体和气体管道的 连接，以及灌装线和酿酒设备的进出口连接。此外， 在乳制品生产中，法兰还用于储奶罐和奶酪制作设备 的连接。
06 法兰的维护与保养
法兰的清洁与保养
01
02
03
定期检查
定期对法兰进行检查，确 保其表面无损伤、锈蚀、 油污等情况。
清洁
使用适当的清洁剂和工具 ，对法兰表面进行清洁， 去除油污和杂质。
电力行业
电力行业是另一个广泛应用法兰的领 域，主要用于锅炉、汽轮机、发电机 等设备的管道连接。由于电力行业对 安全性和稳定性的要求极高，因此对 法兰的质量和性能要求也相对较高。
VS
法兰在电力行业中的应用主要包括高 温、高压蒸汽和冷凝水的输送管道， 以及烟气、废水和垃圾处理的管道连 接等。
制药行业
铜法兰
总结词
优良的导电导热性能，适合高温环境
详细描述
铜法兰具有良好的导电导热性能，适用于需要传输流体或电信号的管道系统。铜法兰在 高温环境下仍能保持良好的机械性能和耐腐蚀性，因此常用于石油、化工等高温管道系
统中。
铝法兰
总结词
质量轻便，美观度高
详细描述
铝法兰具有轻便的质量和较高的美观度，常 用于室内装饰和家用管道系统。铝法兰的加 工工艺简单，成本较低，但需要注意防腐蚀 问题，尤其是在与不同金属接触时，容易发 生电化学腐蚀。
拆卸
注意事项
在安装和拆卸过程中，应注意保护法 兰表面，避免刮伤或撞击。同时，应 遵循相关安全操作规程，确保人员安 全。
在需要拆卸法兰时，应先清除周围的 杂物，然后使用适当的工具进行拆卸 。
感谢您的观看
THANKS
总结词
美标法兰是指按照美国标准（ANSI B16.5）生产的法 兰，具有标准的尺寸和参数。

1.1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

第一部分法兰基础知识壹——常用国际管法兰标准的几个体系及我国管法兰标准法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

Ⅰ、国际上管法兰标准的几个体系Ⅱ、我国钢制管法兰国家标准体系GB和HG标准修订背景HG20592~HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613~HG20623—1997 钢制法兰（化工部标准；欧洲体系）推荐使用，由于现在装置区许多法兰均采用此标准欧洲体系系列，下面将详细介绍此标准。

贰——仪表常用的管法兰标准体系鉴于国内仪表制造水平，许多仪表均为进口仪表，法兰标准也大部分采用国外标准，所以仪表法兰在选择时需特别注意。

1、 DIN标准1）常用压力等级：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN2502）法兰密封面： raised face DIN2526C 突面法兰 grooued acc. DIN2512N 榫槽面2、 ANSI标准1）常用压力等级：CL150，CL300，CL600，CL900，CL15002）法兰密封面：ANSI B 16.5 RF flanges 突面法兰3、 JIS标准：不常用1）常用压力等级：10K，20K第二部分钢制管法兰壹——HG标准简介贰——HG20592 钢制管法兰（欧洲体系）标准介绍Ⅰ、标准适用范围Ⅱ、公称通径和钢管外径法兰属于管路系统内的一部分，法兰的选择要依据管线的型号或者说要依靠管线的型号进行选择，本标准中的B系列就是一般本厂使用的米制小外径管线。

Ⅲ、公称压力管路系统中，管线没有公称压力，依靠标准及管表号确定管线的外径和壁厚，管件也按照管线的系统进行选择，确保管路系统的一致，而法兰的选择配对则依靠公称压力，以确保它与阀门、仪表等设备的连接。

Ⅴ、法兰类型及类型代号Ⅵ、密封面型式Ⅶ、法兰的标记及示例。

法兰基础知识汇总一、什么是活套法兰，活套法兰用在什么地方和什么管件中？活套法兰即是可以活动的法兰片,一般是配套在给排水配件上（伸缩节上最常见）,厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。

二、法兰是怎么和管道连在一起的焊在什么部位？法兰分类很多。

一般用有平法兰、对焊法兰（长颈法兰）、活套法兰等。

平焊法兰用于中低压，采用插焊，两边焊接，焊接深度距法兰密封面2-5mm,对焊法兰直接对焊就可以，活套法兰螺栓连接无需焊接。

三、法兰式是什么意思？法兰是一个链接件，用來连接阀门与管道，就是阀门在和管道连接的时候连接处是通过螺栓连接的，因此阀门两个端面带有N个均布螺栓孔就是法兰式。

1、法兰：法兰是llange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的,如管子的一端或两端带凸缘,凸缘上头有几个通孔，以便安装螺丝，有的轴承外圈带有凸缘, 这个凸缘可以有孔，也可以不带孔，只作挡边定位用。

2、法兰式:阀门与管道或机器设备的连接采用的是法兰连接，即通称这种连接方式为法兰式。

四、什么是法兰？法兰是一种盘状零件,在管道工程中最为常见，法汪都是成对使用的。

在管道丁•程中,法兰主要用于管道的连接。

在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。

两片法兰盘之间加上密封点，然后用螺栓紧固。

不同压力的法兰有不同的厚度和使用不同的螺栓。

水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。

凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰”，如通风管道的连接，这一类零件可以称为“法兰类零件”。

但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫“法兰类零件”。

比较小型的如阀门等，可以叫“法兰类零件” o五、法兰是怎样一种连接方式？法兰连接是管道施工的重要连接方式。

1、法兰基础介绍之阳早格格创做管法兰及其垫片、紧固件统称为法兰交头.应用：法兰交头是工程安排中使用极为普遍、波及里非常广大的一种整部件.它是配管安排、管件阀门必不可少的整件，而且也是设备、设备整部件（如人孔、视镜液里计等）中必备的构件.别的，其余博业如工业炉、热工、给排火、采温透气、自控等，也时常使用法兰交头.材量：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材量.分类：仄焊法兰、戴颈法兰、对付焊法兰、环连交法兰、启插法兰、及盲板等.真止尺度：有GB系列（国家尺度）、JB系列（板滞部）、HG系列（化工部）、ASME B16.5（好标）、BS4504（英标）、DIN（德标）、JIS（日标）.国际管法兰尺度体系：国际上管法兰尺度主要有二个体系，即以德国DIN（包罗本苏联）为代表的欧洲管法兰体系战以好国ANSI管法兰为代表的好洲管法兰体系.除此除中，另有日本JIS管法兰，然而正在石油化工拆置中普遍仅用于公用功程，而且正在国际上效率较小.2、12种法兰典型及稀启里形式（1）板式仄焊法兰板式仄焊法兰（化工尺度HG20592、国家尺度GB/T9119、板滞JB/T81）.便宜：与材便当，制制简朴，成本矮，使用广大缺面：刚刚性较好，果此不得用于有供需、易焚、易爆战较下真空度央供的化工工艺配管系统战下度、非常妨害的场合.稀启里型式有仄里战突里.（2）戴颈仄焊法兰戴颈仄焊法兰属于国标法兰尺度体系.是国标法兰（又称GB 法兰）的其中一种表示形式，是设备大概管讲上时常使用的法兰之一.便宜：现场拆置较便当，可简略焊缝拍揉伤的工序缺面：戴颈仄焊法兰颈部下度较矮，对付法兰的刚刚度、拆载本领有所普及.与对付焊法兰相比，焊交处事量大，焊条耗量下，经不起下温下压及反复蜿蜒战温度动摇.（3）戴颈对付焊法兰戴颈对付焊法兰的稀启里形式有：突里（RF）、凸里（FM），凸里（M）、榫里（T），槽里（G），齐仄里（FF）.便宜：连交阻挡易变形,稀启效验佳,应用广大,适用于温度大概压力大幅度动摇的管讲大概下温、下压及矮温的管讲,也用于输支代价下贵介量、易焚易爆介量、有毒气体的管讲上缺面：戴颈对付焊法兰的体积庞大，沉量笨重，代价下贵，拆置定位很艰易.果此正在输支途中更简单磕碰.（4）完齐法兰完齐法兰是一种法兰的连交办法.也是属于戴颈对付焊钢制管法兰的一种.材量有碳钢、不锈钢、合金钢等.正在海内各个尺度之中，用IF去表示完齐法兰.多用于压力较下的管讲之中.死产工艺普遍为铸制.正在法兰典型中便是用一个“IF”去表示完齐法兰的典型.普遍为突里（RF）,如果正在易焚、易爆、下度战非常妨害的使用功况之中，则不妨采用除了RF里除中的凸凸里（MFM）及榫槽里（TG）的稀启里的形式.（5）启插焊法兰启插焊法兰是一端与钢管焊交另一端用螺栓连交的的法兰.稀启里形式：突里（RF）、坎坷里（MFM）、榫槽里（TG）、环连交里（RJ）应用范畴：锅炉压力容器、石油、化工、制船、制药、冶金、板滞、冲压直头食品等止业.时常使用于PN≤10.0MPa，DN≤40的管讲中.（6）螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并战戴螺纹的管子配套真止连交，是一种非焊交法兰便宜：它战仄焊法兰大概对付焊法兰相比，螺纹法兰具备拆置、维建便当的特性，可正在一些现场不允许焊交的管线上使用.合金钢法兰有脚够的强度，然而阻挡易焊交，大概焊交本能短佳，亦可采用螺纹法兰.缺面：正在管讲温度变更慢遽大概温度下于260℃矮于-45℃的条件下，提议不使用螺纹法兰，免得爆收揭收.（7）对付焊环紧套法兰对付焊环紧套法兰是不妨活动的法兰片,普遍是配套正在给排火配件上，厂家出厂时伸缩节二端便各有一片法兰，直交与工程中的管讲、设备用螺栓连交.效率：使用对付焊环紧套法兰的手段普遍是为了节省资料，其结构分成二部分，管子部分一头战管讲交，一头搞成对付焊环.法兰盘采与矮等第的资料，而管子部分使用战管讲一般的资料，达到节省资料的手段.便宜：●俭朴成本.当管材材量特殊，代价下贵时，焊交共样材量的法兰成本下.●便当于焊交大概便当于加工大概需要的强度大.如塑料管、玻璃钢管之类.●便于动工.如连交时法兰螺栓孔对付应便当于找正大概者预防日后调换设备法兰螺栓孔有变等.缺面：●启受压力矮.●焊环处强度矮（特天是薄度3mm以下时）（8）仄焊环紧套法兰仄焊环紧套法兰盘是不妨活动的法兰片.直交与工程中的管讲、设备用螺栓连交.使用仄焊环紧套法兰盘的手段普遍是为了节省资料，其结构分成二部分，管子局部一头战管讲交，一头搞成翻边，法兰盘部分套正在翻边上.法兰盘采与矮等第的资料，而管子局部使用战管讲一般的资料，达到节省资料的手段.便宜：●便当于焊交大概便当于加工大概需要的强度大，如塑料管、玻璃钢管之类.●便于动工，如连交时法兰螺栓孔对付应便当于找正大概者预防日后调换设备法兰螺栓孔有变等.●代价下贵时，俭朴成本.当管材材量特殊，焊交共样材量的法兰成本下.缺面：●交受压力矮.●焊环处强度矮（特天是薄度3mm以下时）（9）法兰盖也称盲板法兰、盲板.是中间不戴孔的法兰，供启住管讲堵头用.效率与焊交启头及丝扣管帽是一般的，只不过盲板法兰战丝扣管帽不妨随时脱掉去，而焊交启头则不可.稀启里的形式种类较多，有齐仄里、突里、坎坷里、榫槽里、环连交里.死产主要天区正在孟村一戴.法兰盖稀启里：仄里（FF）、突里（RF）、坎坷里（MFM）、榫槽里（TG）、环连交里（RJ）（10）衬里法兰盖衬里法兰盖是一种盲板法兰，交近介量的一边堆焊不锈钢，为1个完齐.衬里法兰盖用正在有腐蚀性介量的管讲上做盲板用.与一般法兰盖的辨别是与介量交触里减少了防腐衬层.（11）好标戴颈仄焊法兰戴颈仄焊法兰连交于管端.主假如使管子与管子相互连交的整件.戴颈仄焊法兰上有孔眼，可脱螺栓，使二法兰紧连，法兰间用衬垫稀启.戴颈仄焊法兰联交指由一对付法兰、一个垫片及若搞个螺栓螺母组成.垫片搁正在二法兰稀启里之间，拧紧螺母后，垫片表面上的比压达到一定数值后爆收变形，并挖谦稀启里上坎坷不仄处，使联交周到不漏.法兰联交是一种可拆联交.按所联交的部件可分为容器法兰及管法兰.戴颈仄焊法兰适用于公称压力不超出2.5MPa的钢管讲连交.戴颈仄焊法兰用于法兰与管子的对付心焊交，其结构合理，强度与刚刚度较大，经得起下温下压及反复蜿蜒战温度动摇，稀启性稳当.公称压力为0.25～2.5MPa的戴颈仄焊法兰采与坎坷式稀启里.（12）好标戴颈对付焊法兰好标法兰是使管子与管子相互连交的整件，连交于管端.好标对付焊法兰由锻制而成战浇铸而成二种要领.好标对付焊法兰根据戴颈情况不妨分为戴颈好标对付焊法兰战不戴颈的好标对付焊法兰.好标对付焊法兰由二个法兰盘加上法兰垫，用螺栓紧固正在所有，完毕了连交.好标法兰上有孔眼，螺栓使二法兰紧连.法兰间用衬垫稀启3、13大法兰前提知识问问（1）什么是活套法兰，活套法兰用正在什么场合战什么管件中？活套法兰即是不妨活动的法兰片,普遍是配套正在给排火配件上（伸缩节上最罕睹），厂家出厂时伸缩节二端便各有一片法兰，直交与工程中的管讲、设备用螺栓连交.（2）法兰是怎么战管讲连正在所有的？焊正在什么部位？法兰分类很多.普遍用有仄法兰、对付焊法兰（少颈法兰）、活套法兰等 .仄焊法兰用于中矮压，采与插焊，二边焊交，焊交深度距法兰稀启里2-5mm，对付焊法兰直交对付焊便不妨，活套法兰螺栓连交无需焊交.（3）法兰式是什么意义？法兰是一个链交件，用去连交阀门与管讲，便是阀门正在战管讲连交的时间连交处是通过螺栓连交的，果此阀门二个端里戴有N个均布螺栓孔便是法兰式.●法兰：法兰是flange的译音，意为戴凸缘的物品、整件，那种整件不妨是单独的，便是法兰盘，也不妨是推拢型的，如管子的一端大概二端戴凸缘，凸缘上头有几个通孔，以便拆置螺丝，有的轴启中圈戴有凸缘，那个凸缘不妨有孔，也不妨不戴孔，只做挡边定位用.●法兰式：阀门与管讲大概呆板设备的连交采与的是法兰连交,即通称那种连交办法为法兰式.（4）什么是法兰？法兰是一种盘状整件，正在管讲工程中最为罕睹，法兰皆是成对付使用的.正在管讲工程中，法兰主要用于管讲的连交.正在需要连交的管讲，百般拆置一片法兰盘，矮压管讲不妨使用丝交法兰，4公斤以上压力的使用焊交法兰.二片法兰盘之间加上稀启面，而后用螺栓紧固.分歧压力的法兰有分歧的薄度战使用分歧的螺栓.火泵战阀门，正在战管讲连交时，那些器材设备的局部，也制成相对付应的法兰形状，也称为法兰连交.通常是正在二个仄里正在周边使用螺栓连交共时启关的连交整件，普遍皆称为“法兰”，如透气管讲的连交，那一类整件不妨称为“法兰类整件”.然而是那种连交不过一个设备的局部，如法兰战火泵的连交，便短佳把火泵喊“法兰类整件”.比较小型的如阀门等，不妨喊“法兰类整件”.（5）法兰是何如一种连交办法？法兰连交是管讲动工的要害连交办法.法兰连交便是把二个管讲、管件大概器材，先各自牢固正在一个法兰盘上，二个法兰盘之间，加上法兰垫，用螺栓紧固正在所有，完毕了连交.有的管件战器材已经自戴法兰盘，也是属于法兰连交.法兰分螺纹连交（丝交）法兰战焊交法兰.矮压小直径有丝交法兰，下压战矮压大直径皆是使用焊交法兰，分歧压力的法兰盘的薄度战连交螺栓直径战数量是分歧的.根据压力的分歧等第，法兰垫也有分歧资料，从矮压石棉垫、下压石棉垫到金属垫皆有.法兰连交使用便当，不妨启受较大的压力.正在工业管讲中，法兰连交的使用格中广大.正在家庭内，管讲直径小，而且是矮压，瞅不睹法兰连交.如果正在一个锅炉房大概者死产现场，到处皆是法兰连交的管讲战器材.法兰连交便是把二个管讲、管件大概器材，先各自牢固正在一个法兰盘上，二个法兰盘之间，加上法兰垫，用螺栓紧固正在所有，完毕了连交.有的管件战器材已经自戴法兰盘，也是属于法兰连交.注意连交的时间更加是螺栓紧固的时间要搞到所有的螺栓紧的一般.（6）法兰的用处是什么？法兰是用去定位的.比圆油缸有一种拆置办法便喊搞法兰拆置，便是比圆一少圆体四里挨四个对付称的孔，中间有一个大孔战油缸的中径相共，把那个少圆体套正在油缸上它们之间不妨焊交后其余办法牢固正在所有，油缸战其余物品连交是便是靠那个少圆体的周围四个孔连交，那个少圆体便不妨称搞法兰.（7）孔板法兰的连交办法战一般的法兰有何分歧？便是把二个管讲、管件大概器材，先各自牢固正在一个法兰盘上，二个法兰盘之间，加上法兰垫，用螺栓紧固正在所有，完毕了连交.孔板法兰是孔板流量计上将孔板连交（孔板流量计的丈量部分）到管讲上，二里法兰将孔板牢固正在中间，通过法兰上的与压面，引到好压变支器上，去丈量流量.（8）为保证拆置的法兰不渗漏油，对付拆置时注意哪些问题?法兰应有脚够的强度，紧固时不得变形.法兰稀启里应仄坦浑净，拆置时要宽肃浑理油污战锈斑.稀启垫应有良佳的耐油战抗老化本能，以及比较佳的弹性战板滞强度.拆置应根据连交处形状采用分歧截里战尺寸的稀启垫，并安顿精确.法兰紧固力应匀称普遍，胶垫压缩量应统制正在1/3安排.（9）对付焊法兰战仄焊法兰有什么辨别？对付焊法兰是交心端的管径战壁薄与所要焊交的管子一般，便合二个管子一般焊交.仄焊法兰是交心处加工了比管子中径略大一面的一个凸台，管子插正在内里焊的.对付焊的焊交本能比较佳，腐蚀比较小.仄焊战对付焊是法兰战管讲连交时的焊交办法，仄焊法兰焊交时只需单里焊交不需要焊交管讲战法兰连交的内心，对付焊法兰的焊交拆置需要法兰单里焊.所以仄焊法兰普遍用于矮、中压管讲，对付焊法兰用于中、下压管讲的连交，对付焊的法兰普遍是起码PN2.5MPa，采与对付焊是为了缩小应力集结，普遍的对付焊法兰多为戴颈法兰也喊奶嘴法兰. 所以对付焊法兰的拆置费，人为费战辅材费要下面，果为多一讲工序.对付焊法兰也不是所有的皆需要内中单里焊的，不特殊央供普遍也不过表里焊一讲，出睹过1/2"的对付焊法兰么：），仄焊的是比较佳焊交的啦，果为管子战法兰佳对付笔直，管子不会斜.（10）法兰战阀门的辨别?阀门是火龙头一般的物品，大概者道，火龙头便是阀门中的一种.不妨拧启，火大概者气便能流出去了；不妨关上，火便不流了.家里的自去火龙头是用螺纹拧正在管子上的，然而工厂里用的一些管子，里边的火大概者气，压强很下，用螺纹连交太不结真，便直交焊上大概者用其余要领连交.法兰便是其中一种连交要领.（11）采用法兰的主要准则是什么？对付于安排温度300℃及以下且公称压力小于大概等于2.5MPa 的管讲，应采用仄焊法兰：对付于安排温度大于300℃大概公称压力大于大概等于4.0MPa的管讲，应采用对付焊法兰.（12）什么情况下不妨采与螺纹连交办法？当安排压力小于大概等于1.6MPa 且安排温度不大于200℃时，正在《矮压流体输支用焊交钢管》GB / T 3091 上不妨采与螺纹连交办法.（13）法兰揭收的本果有哪些？法兰揭收，较罕睹的有以下7种本果.偏偏心偏偏心，指管讲与法兰不笔直、分歧心，法兰里不仄止.当内里介量压力超出垫片的载荷压力时，便会爆收法兰揭收.那种情况主假如正在拆置动工大概检建历程中制成的，较易被创制.只消正在工程完工时以真查看，便不妨预防此种事变的爆收.错心错心，指管讲战法兰笔直，然而二法兰分歧心.法兰分歧心，制成周围的螺栓均不克不迭自由天脱进螺栓孔.正在不其余办法的情况下，惟有扩孔大概用小一号的螺栓脱进螺栓孔，而该要领会落矮二法兰的推紧力.而且，稀启里的稀启里线也有偏偏好，那样非常简单爆收揭收.弛心弛心，指法兰间隙过大.法兰的间隙过大而制成中载荷时，如轴背大概蜿蜒载荷，垫片便会受到冲打大概振动，得去压紧力，进而渐渐得去稀启动能而引导做废.错孔错孔，指管讲与法兰共心，然而二个法兰相对付的螺栓孔之间的距离偏偏好较大.错孔会使螺栓爆收应力，该力不必除，将对付螺栓制成剪切力，时间少了会把螺栓切断，制成稀启做废.应力效率正在法兰拆置时，二法兰对付交皆比较典型，然而正在系统死产中，管讲加进介量后，制成管讲温度变更，使管讲爆收伸展大概变形，进而使法兰受到蜿蜒载荷大概剪切力，简单制成垫片做废.腐蚀效率由于腐蚀介量对付垫片万古间的侵害，使垫片爆收化教变更.腐蚀介量渗透到垫片中，垫片启初变硬，得去压紧力，制成法兰揭收.热胀热缩由于流体介量的热胀热缩效率，制成螺栓伸展大概中断，那样垫片便会爆收间隙，介量通过压力揭收.。

法兰标准基础知识法兰，这东西听起来就像是机械世界里的小纽扣，不大起眼，但却有着大大的作用呢。

咱先说说啥是法兰吧。

法兰就像是两个小伙伴之间握手的部分，在管道系统里，它把两根管子或者一个管子和某个设备连接起来。

你看，要是没有这个法兰，那管道就像断了线的珠子，到处漏水漏气，那可就乱套喽。

它的形状呢，有圆形的，就像个大饼一样，还有方形的，不过圆形的比较常见，毕竟圆形在密封方面有着天然的优势，就像车轮为啥是圆的，滚起来顺溜呗。

那法兰的标准又是咋回事呢？这就好比是不同地区的人说方言，要是没有个统一的标准，大家交流起来就费劲。

法兰标准就是给这些“机械小伙伴”定的一种通用规则。

比如说尺寸，就像人的衣服尺码一样，大一点小一点都不行。

如果法兰的尺寸不对，就像小鞋穿大脚或者大鞋穿小脚，那肯定不合适。

内径、外径、厚度这些尺寸都得按照标准来，这样不同厂家生产的法兰才能相互匹配，就像不同地方生产的手机充电器，只要符合标准，都能给同一个手机充电。

再说说法兰的材质吧。

有碳钢的，这就像那种憨厚老实的糙汉子，结实耐用，成本还低，在很多普通的工业管道里经常见到。

还有不锈钢的法兰，就像是精致的小公子哥，耐腐蚀，外观还好看，在那些对环境要求高一点的地方，像食品加工或者制药行业就特别适用。

合金钢的法兰呢，那就是大力士，能承受更高的压力和温度，就像特种部队一样，在一些高温高压的恶劣环境下，比如石油化工的某些关键部位，就得靠它了。

法兰的密封面也是很有讲究的。

平面的法兰密封面就像两块平平的玻璃压在一起，这种密封效果一般般，适合那些压力不太高的地方。

突面法兰密封面就像是在一块平地上起了个小土包，这个小土包就能增加一点密封的效果。

还有凹凸面法兰密封面，这就像拼图一样，凹进去的和凸出来的正好对上，密封效果就更好了。

榫槽面法兰密封面就更高级了，就像钥匙和锁一样，严丝合缝，密封效果那是相当好，不过成本也高，就像买高级定制的衣服，得花不少钱。

在安装法兰的时候也有不少学问呢。

为保证加工质量，应严 格控制切削参数、刀具
磨损和加工余量。
热处理工艺
热处理工艺简介
热处理种类
热处理工艺是通过加热、保温和冷却等手 段改变金属材料的内部组织结构，以达到 改善其机械性能的目的。
根据热处理目的不同，可分为退火、正火 、淬火和回火等。
热处理设备
热处理质量控制
常用的热处理设备包括电炉、盐浴炉、燃 气炉等。
04 法兰的工艺流程
铸造工艺
01
02
03
04
铸造工艺简介
铸造工艺是一种将金属熔化后 倒入模具中，待冷却凝固后取
出铸件的过程。
铸造方法分类
根据铸造时金属的熔化温度， 铸造方法可分为砂型铸造、金
属型铸造、压力铸造等。
铸造材料选择
根据使用要求和工作环境，选 择合适的铸造材料，如铸铁、
铸钢、铝合金等。
铸造缺陷预防
在火电领域，法兰被用于锅炉、汽轮机和烟囱等设备的管 道连接；在核电领域，由于其特殊的密封要求，法兰在反 应堆和辅助设备的连接中发挥着重要作用；在风电领域， 法兰用于风力发电机叶片和塔筒之间的连接。
医药行业
01
医药行业对产品的质量和安全性 要求极高，因此对管道连接的要 求也十分严格。
02
法兰在医药行业中主要用于制药 设备、医疗器械和洁净车间的管 道连接，其密封性能和卫生要求 必须符合相关标准和规定。
常用的无损检测方法包括超声检测、射线检测、涡流检测 等。
无损检测质量控制
为保证无损检测质量，应遵循相关标准和规范，严格控制 检测过程和结果分析。
05 法兰的质量控制
外观质量检查
总结词
对法兰的外观进行细致的检查，确保其表面无裂纹、气孔、夹渣等缺陷。

法兰的基础知识与标准体系北京华毅澳峰自动化设备有限公司目录一、概述 (1)二、我国钢制管法兰国家应用标准体系 (1)三、化工行业应用标准体系 (3)四、美国应用标准体系 (5)五、德国应用的标准体系 (7)六、日本应用的标准体系 (7)七、法兰的结构 (9)八、GB、ANSI、JIS连接法兰标准对照表 (9)法兰的基础知识与标准体系一、概述法兰是连接管道或是器械的装置，起连接和固定的作用。

常见的法兰为圆形钢制形式，外形分为平板、盲板、高颈、平焊等。

生产方式分为锻造和铸造。

材质多为碳钢或不锈钢。

由于法兰是用于连接管道或是器械的，所以需要有承受压力的能力，国际上将法兰压力分为了若干个等级，使之实现最小的成本达到最大的受压能力。

比如：美洲体系标准将法兰按磅（LB）分类：150LB 300LB 400LB 600LB 900LB 1500LB 2500LB 等，欧洲体系是用PN表述压力：PN6 PN10 PN16 PN25 PN40 PN63 PN100等，日本体系标准是用K表述压力：5K、10K、16K、20K等。

国际上通用的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

二、我国钢制管法兰国家应用标准体系（GB）公称压力：0.25Mpa~42.0Mpa法兰标准：(GB/T 9112-2000) 包括欧式法兰和美式法兰，接管分为系列I、系列II系列I 为“大外径系列” ，以期能与SH标准等匹配；系列II为“小外径系列” ，以期能与JB标准等匹配。

l 欧式法兰：分为系列I、系列II，公称压力PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa 9个等级公称通径：DN10～2000mm法兰型式：整体（IF）、带颈螺纹（PT）、对焊（WN）、带颈平焊（SO）、板式平焊（PL）、平焊环板式松套（PJ/RJ）、对焊环板式松套(PJ/SE）、翻边环板式松套和法兰盖（BL）等9种密封面型式：平面（FF）、突面（RF）、凹凸面（MF）、榫槽面（TG）4种。
