法兰基础知识汇总

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

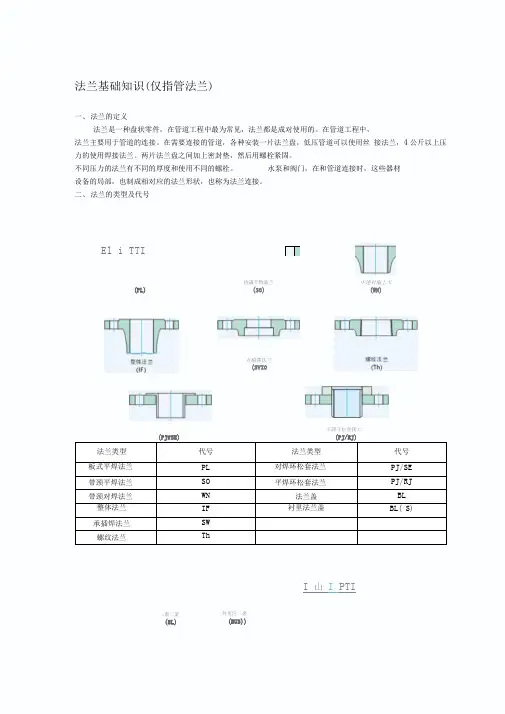

法兰基础知识(仅指管法兰)一、 法兰的定义法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。

在管道工程中，法兰主要用于管道的连接。

在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝 接法兰，4公斤以上压力的使用焊接法兰。

两片法兰盘之间加上密封垫，然后用螺栓紧固。

不同压力的法兰有不同的厚度和使用不同的螺栓。

水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。

二、 法兰的类型及代号法兰类型代号 法兰类型 代号板式平焊法兰 PL 对焊环松套法兰 PJ/SE 带颈平焊法兰 SO 平焊环松套法兰PJ/RJ 带颈对焊法兰 WN 法兰盖 BL 整体法兰 IF 衬里法兰盖BL ( S )承插焊法兰 SW螺纹法兰ThI 山 I PTI封里注二蛊(BUS))El i TTI(PL):畫二釜(8L) (PJfSE) 肯議平斡底兰(30) 点槓澤法兰(SVI0屮述对塩丄弋(WN)平譯斗松倉我士(PJ/RJ)三、法兰密封面形式及代号密封面形式 代号 密封面形式 代号平面 FF 榫面 T 突面 RF 槽面 G 凸面 M 环连接面RJ凹面MF密封而形式及代号突面(RF)棒面(T) 砂斷丨 R 槽而⑹■]■|—]■WfflK (TG)/"Y ---环连接面(RJ)四、 法兰表示方法法兰法兰类型法兰公称尺寸一法兰公称压力法兰密封形式产品标准 举例说明：PL100-2.5 RF HG/T 20595-2009 S0150-1.0 FF HG/T 20595-2009一般情况下，根据如上信息可完成管法兰的生产加工； 如果客户提供的信息不全，应请客户澄清；如果客户提供图纸等技术文件， 则按图纸进行生产加工，图纸应经技术人员评审后方可使用。

非标法兰一般仅起连接作用， 不承压或者承压较小，由客服提供图纸或我方设计出图纸后须由客户签章确认。

标准法兰尺寸分为英制和公制； 公称压力一种表示方法为承受的公斤力，一种为压力等级。

简介法兰知识点总结一、法兰的定义和分类1.1 法兰的定义法兰是一种用于连接管道、阀门、泵和其他设备的重要管件，它通过螺栓将各个部件连接在一起，形成一个密封的管道系统。

1.2 法兰的分类按照连接方式的不同，法兰可分为对焊法兰、对螺栓法兰、盲板法兰、丝扣法兰等几种类型。

在工程中，根据具体的使用要求，选择不同类型的法兰以满足实际需求。

二、法兰的材质和规格2.1 法兰的材质法兰的材质主要包括碳钢、不锈钢、合金钢等。

不同的工作环境和介质要求不同的法兰材质，以保证系统的安全运行。

2.2 法兰的规格法兰的规格包括法兰的公称压力、公称直径、法兰的类型和连接面形式。

在选择和安装法兰时，需要严格按照规格书的要求进行操作，以保证管道系统的正常运行。

三、法兰的设计和制造3.1 法兰的设计法兰的设计需要满足相关的标准和规范要求，包括法兰的结构设计、螺栓孔的布局、密封面的加工精度等。

设计合理的法兰可以保证管道系统的正常运行。

3.2 法兰的制造法兰的制造包括原材料的选择、工艺路线的确定、精密加工、热处理等多个环节。

制造质量优良的法兰对于管道系统的安全运行至关重要。

四、法兰的安装和维护4.1 法兰的安装法兰的安装需要满足相关的标准和规范要求，包括法兰连接的螺栓拧紧力矩、密封垫片的使用、法兰连接的对齐和平行度等。

安装不当会影响整个管道系统的正常运行。

4.2 法兰的维护法兰的维护包括定期检查法兰连接是否松动、密封面是否磨损、螺栓孔是否变形等。

定期的维护可以延长法兰的使用寿命，保证管道系统的安全运行。

总结法兰作为管道系统中重要的连接件，其设计、制造、安装和维护都需要严格按照相关标准和规范要求进行操作。

只有在保证法兰质量的前提下，才能保证整个管道系统的正常运行，从而保证生产过程的安全和稳定。

因此，对法兰的相关知识点进行深入的了解和掌握，对于管道工程人员来说至关重要。

法兰管件知识点总结一、法兰管件的基本知识1、法兰管件的定义法兰管件是一种常用的管道连接件，用于连接管道、阀门、管件和管道配件。

其主要作用是使管道连接紧密，防止管道泄漏。

2、法兰管件的主要材质法兰管件的主要材质有碳钢、不锈钢、合金钢、铸铁、铝合金等材质。

根据工作条件不同，选用不同的材质。

3、法兰管件的主要标准法兰管件的主要标准包括国际标准（如ASME、DIN、JIS、BS等）和国内标准（如GB、HG、SH等）。

在选型时应根据管道系统的使用场合和要求来选择适合的标准。

二、法兰管件的种类法兰管件根据用途和连接方式的不同，可以分为以下几种类型：1、焊接法兰焊接法兰是法兰管件中用得最多的一种类型。

它通过对接焊或对焊将法兰与管道连接在一起，连接牢固，能承受较大的压力。

常见的焊接法兰有平焊法兰、对焊法兰等。

2、对夹法兰对夹法兰也称夹紧法兰，它的特点是安装简便快捷，拆装方便，适用于一些需要频繁拆卸的场合。

常见的对夹法兰有法兰（螺杆）对夹法兰、法兰（螺杆孔）对夹法兰等。

3、盲法兰盲法兰是一种没有孔的法兰，主要用于堵住管道的一端或部分分支管道。

在管道系统的清洗、检修或试压阶段，可以使用盲法兰来进行封闭。

4、承插焊法兰承插焊法兰是一种将法兰套在管道端口上再进行焊接的连接方式。

它适用于一些直径较大、壁厚较厚的管道，能提高管道的承载能力。

三、法兰管件的选型在选型时，需考虑以下几个方面：1、工作条件工作温度、压力、介质的化学性质、流速等因素会影响法兰管件的选型。

需要根据工作条件来选择合适的材质和型号。

2、连接方式根据管道连接的方式，选择合适的法兰管件类型。

焊接法兰适用于需承受较大压力的场合，而对夹法兰适用于需要频繁拆装的场合。

3、标准选择根据国际标准或国内标准来选用合适的法兰管件，例如在国际工程中常用ASME、DIN等标准，而在国内工程中常用GB、HG、SH等标准。

四、法兰管件的安装在安装法兰管件时，需注意以下几个方面：1、检查法兰管件的质量在安装前应对法兰管件进行检查，确保没有生锈、变形、损伤等情况，以免影响安装效果。

第四部分法兰、插板、垫环、8字盲板一．法兰常识：法兰是管道中起连接作用的重要部分，种类多，标准繁杂。

由于其主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定）：一般地讲，低压系统（PN<2.5MPA）采用平焊或板式法兰，普通突面(RF)密封，中压系统(2.5-64MPA)采用对焊法兰，RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封。

在低压不锈钢系统中，有时为节约成本及检修方便，还采用松套法兰或活套环法兰。

二．法兰的类型：管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰（SO)、对焊法兰(WN)、螺纹法兰(TH）、承插焊法兰（SW)、松套法兰(PL)。

如下图所示：平焊法兰：将管子插入法兰内孔进行正面和背面焊接，具有易对中，价格便宜的特点。

分为两种：1、板式平焊法兰，这种法兰刚性较差，焊接时易引起法兰面变形，引起密封面转角而导致泄漏，一般用在压力温度较低，不太重要的管道上；2、带径平焊法兰：这种法兰的短径使法兰的刚度和其承载能力大有提高。

法兰本身的制造工艺比对焊法兰要简单，与管子连接的焊接与板式平焊法兰一般为角焊缝结构施工比较简单省事。

对焊法兰：这种法兰系将法兰焊径端与管子焊接端加工承一定形式的焊接坡口后直接焊接，施工比较方便。

由于法兰与管子焊接处有一段圆滑过渡的高径，法兰径部厚度逐渐过渡到管壁厚度，降低了结构的不连续性，法兰强度较高，承载条件较高，适用于压力温度波动幅度大或高温、高压和低温管道。

石化工业中工艺管道大多采用这种对焊法兰。

螺纹式法兰：一般用在镀锌钢管不宜焊接的场合，温度反复波动或高于260℃和低于-45℃的管道不宜使用。

在任何可能发生裂隙腐蚀的场合应避免使用螺纹法兰。

承插焊法兰与带径平焊法兰相似，只是将管子插入法兰的承插孔中进行焊接，一般只在在法兰背面有一条焊缝。

这种法兰公称压力范围较大，口径较小，一般用在小口径管道。

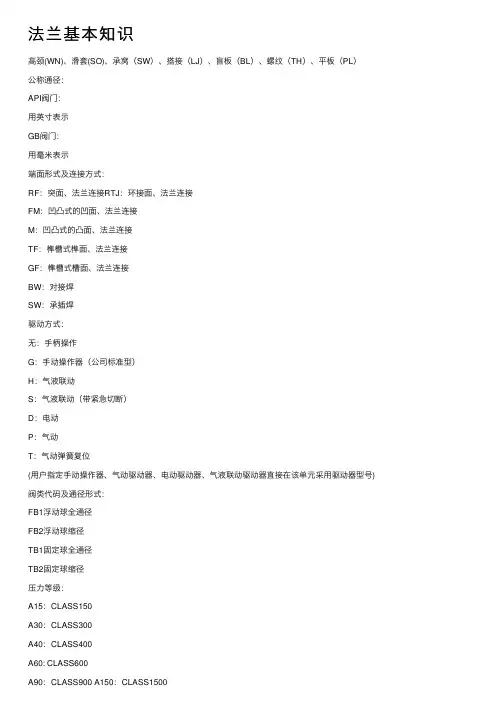

法兰基本知识⾼颈(WN)、滑套(SO)、承窝（SW）、搭接（LJ）、盲板（BL）、螺纹（TH）、平板（PL）公称通径：API阀门：⽤英⼨表⽰GB阀门：⽤毫⽶表⽰端⾯形式及连接⽅式：RF：突⾯、法兰连接RTJ：环接⾯、法兰连接FM：凹凸式的凹⾯、法兰连接M：凹凸式的凸⾯、法兰连接TF：榫槽式榫⾯、法兰连接GF：榫槽式槽⾯、法兰连接BW：对接焊SW：承插焊驱动⽅式：⽆：⼿柄操作G：⼿动操作器（公司标准型）H：⽓液联动S：⽓液联动（带紧急切断）D：电动P：⽓动T：⽓动弹簧复位(⽤户指定⼿动操作器、⽓动驱动器、电动驱动器、⽓液联动驱动器直接在该单元采⽤驱动器型号)阀类代码及通径形式：FB1浮动球全通径FB2浮动球缩径TB1固定球全通径TB2固定球缩径压⼒等级：A15：CLASS150A30：CLASS300A40：CLASS400A60: CLASS600A90：CLASS900 A150：CLASS1500A250：CLASS2500J1：JB79 PN1.6MPa J2：JB79 PN2.5MPaJ4：JB79 PN4.0MPaJ6：JB79 PN6.4MPa J10: JB79 PN10.0MPaJ16：JB79 PN16.0MPaJ25：JB79 PN25.0MPa密封⾯代号：F：纯PTFEH：增强PTFE（含玻纤20%）P：PPLX：NBRT：VITONE：PEEKM：⾦属密封G：碳纤维本体材质及内件组合代码：11 WCB 体的标准品21CF8 体的标准品31 CF8M 体的标准品41 CF3 体的标准品51CF3M 体的标准品61WC9 体的标准品71WC9 体的标准品81C5 体的标准品91阀体LCB，球体LCB（低温≥—46℃）21阀体WCB，球体、阀杆：30413阀体WCB，球体、阀杆：31614阀体WCB 球体 WCB.ENP，其余零件重要部分ENP 注：若需要抗硫类阀门，只须在型号前加K表⽰。

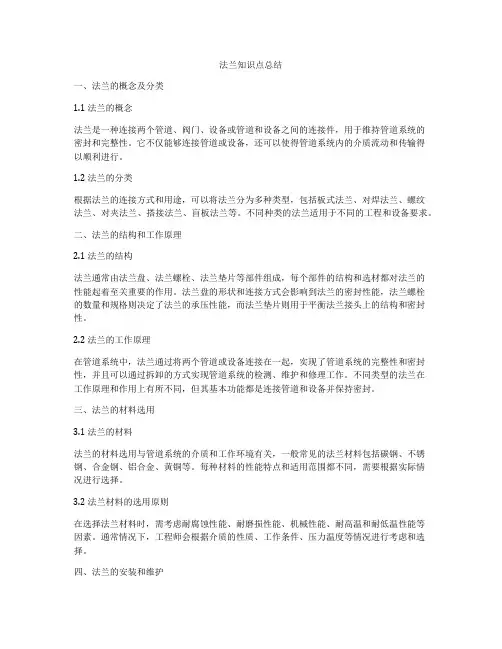

法兰知识点总结一、法兰的概念及分类1.1 法兰的概念法兰是一种连接两个管道、阀门、设备或管道和设备之间的连接件，用于维持管道系统的密封和完整性。

它不仅能够连接管道或设备，还可以使得管道系统内的介质流动和传输得以顺利进行。

1.2 法兰的分类根据法兰的连接方式和用途，可以将法兰分为多种类型，包括板式法兰、对焊法兰、螺纹法兰、对夹法兰、搭接法兰、盲板法兰等。

不同种类的法兰适用于不同的工程和设备要求。

二、法兰的结构和工作原理2.1 法兰的结构法兰通常由法兰盘、法兰螺栓、法兰垫片等部件组成，每个部件的结构和选材都对法兰的性能起着至关重要的作用。

法兰盘的形状和连接方式会影响到法兰的密封性能，法兰螺栓的数量和规格则决定了法兰的承压性能，而法兰垫片则用于平衡法兰接头上的结构和密封性。

2.2 法兰的工作原理在管道系统中，法兰通过将两个管道或设备连接在一起，实现了管道系统的完整性和密封性，并且可以通过拆卸的方式实现管道系统的检测、维护和修理工作。

不同类型的法兰在工作原理和作用上有所不同，但其基本功能都是连接管道和设备并保持密封。

三、法兰的材料选用3.1 法兰的材料法兰的材料选用与管道系统的介质和工作环境有关，一般常见的法兰材料包括碳钢、不锈钢、合金钢、铝合金、黄铜等。

每种材料的性能特点和适用范围都不同，需要根据实际情况进行选择。

3.2 法兰材料的选用原则在选择法兰材料时，需考虑耐腐蚀性能、耐磨损性能、机械性能、耐高温和耐低温性能等因素。

通常情况下，工程师会根据介质的性质、工作条件、压力温度等情况进行考虑和选择。

四、法兰的安装和维护4.1 法兰的安装法兰的安装工作涉及到法兰盘、法兰螺栓、法兰垫圈等关键部件，需要注意的是要确保法兰盘两端的法兰垫圈安装正确、法兰盘上法兰盲孔安装位置准确无误、法兰盲孔上法兰盘的垫圈选配正确、法兰螺栓栓紧力矩符合设计要求等。

4.2 法兰的维护定期对法兰进行维护和检查，可以发现法兰是否存在老化、渗漏、磨损等问题，从而及时进行打磨、更换垫圈、检查法兰连接紧固螺栓等工作，确保法兰连接的安全性和可靠性。

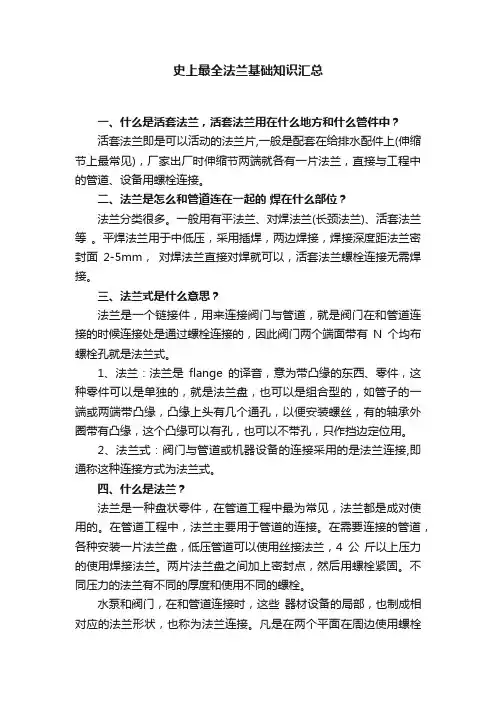

史上最全法兰基础知识汇总一、什么是活套法兰，活套法兰用在什么地方和什么管件中？活套法兰即是可以活动的法兰片,一般是配套在给排水配件上(伸缩节上最常见)，厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。

二、法兰是怎么和管道连在一起的焊在什么部位？法兰分类很多。

一般用有平法兰、对焊法兰(长颈法兰)、活套法兰等。

平焊法兰用于中低压，采用插焊，两边焊接，焊接深度距法兰密封面2-5mm，对焊法兰直接对焊就可以，活套法兰螺栓连接无需焊接。

三、法兰式是什么意思？法兰是一个链接件，用来连接阀门与管道，就是阀门在和管道连接的时候连接处是通过螺栓连接的，因此阀门两个端面带有N个均布螺栓孔就是法兰式。

1、法兰：法兰是flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如管子的一端或两端带凸缘，凸缘上头有几个通孔，以便安装螺丝，有的轴承外圈带有凸缘，这个凸缘可以有孔，也可以不带孔，只作挡边定位用。

2、法兰式：阀门与管道或机器设备的连接采用的是法兰连接,即通称这种连接方式为法兰式。

四、什么是法兰？法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。

在管道工程中，法兰主要用于管道的连接。

在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。

两片法兰盘之间加上密封点，然后用螺栓紧固。

不同压力的法兰有不同的厚度和使用不同的螺栓。

水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。

凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰”，如通风管道的连接，这一类零件可以称为“法兰类零件”。

但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫“法兰类零件”。

比较小型的如阀门等，可以叫“法兰类零件”。

五、法兰是怎样一种连接方式？法兰连接是管道施工的重要连接方式。

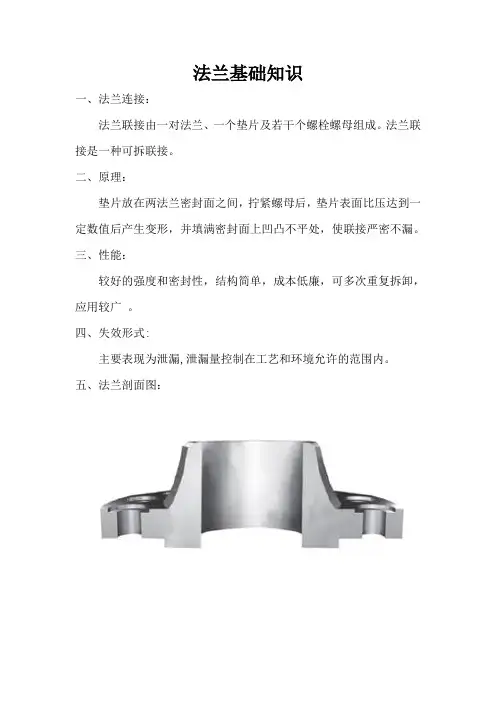

法兰基础知识一、法兰连接：法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。

法兰联接是一种可拆联接。

二、原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

三、性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。

四、失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

五、法兰剖面图：六、法兰分类法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。

如下表：常见法兰的种类一、整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

二、螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。

焊接形式：板式平焊法兰是把管子插到法兰里去焊接。

带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。

六、承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

常用于PN≤10.0MPa，DN≤40的管道中。

法兰盖也称盲板法兰、盲板。

是中间不带孔的法兰，供封住管道堵头用。

密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。

松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。

法兰连接面法兰密封面型式和代号（GB/T9112-2000）法兰压力等级标准法兰尺寸。

1.1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

初学法兰知识点总结一、法兰的定义法兰是连接管道、阀门、泵和其他设备的重要组成部分，用于连接管道系统中的各种元件。

它通常由两个平行的法兰盘组成，中间用密封垫圈或填料将它们连接在一起，并通过螺栓或螺柱将其紧固。

二、法兰的种类1. 按法兰盘的形状分类：- 平焊法兰盘- 对焊法兰盘- 锻制法兰盘- 螺纹法兰盘- 螺旋条纹法兰盘- 镦口法兰盘2. 按法兰的连接方式分类：- 对焊法兰- 螺纹法兰- 锻焊法兰- 螺栓连接法兰- 卡箍焊法兰3. 按法兰的结构形式分类：- 普通法兰- 对接法兰- 横通道法兰- 减压法兰4. 按法兰的制造标准分类：- 国际标准法兰- 国内标准法兰- 行业标准法兰三、法兰的作用1. 连接管道和设备法兰是连接管道和设备的重要部分，它可以使管道系统中的各种元件相互连接，形成一个完整的管道系统。

2. 便于安装和维护使用法兰连接管道和设备，可以方便地进行安装和维护，同时也提高了管道系统的灵活性和可靠性。

3. 保证管道的密封性通过法兰的紧固和密封设计，可以有效地防止管道系统的泄漏，保证管道的密封性和安全性。

四、法兰的安装要点1. 法兰盘的平行度和对中度要求高在安装法兰时，要求两个法兰盘的平行度和对中度都要保持在较高的水平，以确保紧固螺栓的平稳和紧密。

2. 法兰螺栓的紧固力要均匀在紧固法兰螺栓时，要遵循对螺栓的交叉紧固，均匀施加力量，使法兰盘与法兰盘之间的密封垫圈或填料得到均匀的压力。

3. 法兰盘的密封垫圈有一定要求在安装法兰时，要选择适合的密封垫圈或填料，具有较好的弹性和耐腐蚀性，以确保管道系统的密封性。

五、法兰的常见问题及处理方法1. 法兰漏气- 可能原因：法兰盘不平行、紧固力不均匀、密封垫圈损坏等。

- 处理方法：重新调整法兰盘的平行度、重新紧固螺栓、更换密封垫圈等。

2. 法兰生锈- 可能原因：法兰表面因为潮湿或者长时间暴露在空气中导致生锈。

- 处理方法：对生锈的法兰表面进行打磨和喷涂防锈漆。

法兰基础知识一、法兰连接：法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。

法兰联接是一种可拆联接。

二、原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

三、性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。

四、失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

五、法兰剖面图：六、法兰分类法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。

如下表：常见法兰的种类一、整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

二、螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。

三、板式平焊法兰：焊接形式：板式平焊法兰是把管子插到法兰里去焊接。

四、带颈平焊法兰：带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

五、对焊带颈法兰：它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。

六、承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

常用于≤10.0，≤40的管道中。

五、法兰盖法兰盖也称盲板法兰、盲板。

是中间不带孔的法兰，供封住管道堵头用。

密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。

六、松套法兰松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。

法兰连接面法兰密封面型式和代号（9112-2000）密封型式代号突面全平面凸（凹）面M（F M）榫（槽）面T（G）环连接面法兰压力等级标准法兰尺寸英制公称直径配套管子外径法兰配套法兰螺栓法兰理论重量法兰外圆直径螺栓孔中心圆直径连接凸面部分直径连接凸面部分高度法兰厚度螺栓孔直径螺栓孔数量单头螺栓双头螺栓法兰理论重量英寸D0 D D1 D2 f b d z ㎏1/2" 15 18 95 65 45 2 12 14 4 M12×40 M12×60 0.5 3/4" 20 25 105 75 55 2 14 14 4 M12×50 M12×60 0.748 1" 25 32 115 85 65 2 14 14 4 M12×50 M12×60 0.890 1 1/4" 32 38 135 100 78 2 16 18 4 M16×60 M16×70 1.400 1 1/2" 40 45 145 110 85 3 18 18 4 M16×60 M16×80 1.710 2" 50 57 160 125 125 100 3 18 4 M16×60 M16×80 2.090 2 1/2" 65 76 180 145 120 3 18 18 4 M16×60 M16×80 2.840 3" 80 89 195 160 135 3 20 18 4 M16×60 M16×80 3.240 4" 100 108 215 180 155 3 20 18 8 M16×70 M16×90 4.010 5" 125 133 245 210 185 3 22 18 8 M16×70 M16×90 5.400 6" 150 159 280 240 210 3 24 23 8 M20×80 M20×100 6.120 8" 200 219 335 295 265 3 24 23 8 M20×80 M20×100 8.240。
