汽车电子电气架构设计及优化措施随着科技的飞速发展，汽车电子电气系统在汽车中扮演着越来越重要的角色。

汽车电子电气系统不仅涉及到车辆动力、操控和舒适性，更关乎着汽车的智能化、网络化和安全性。

汽车电子电气架构的设计及优化成为了汽车制造商和电子系统供应商需要重点关注的问题。

一、汽车电子电气架构设计1. 传统的汽车电子电气架构传统的汽车电子电气架构主要由独立的控制单元（ECU）组成，各个功能模块独立运行，通信方式多采用CAN总线或LIN总线进行信息交互。

这种结构存在着电缆过多、通信速度慢、维护复杂等问题，难以适应汽车电子系统日益增长的需求。

2. 现代汽车电子电气架构现代汽车电子电气架构逐渐向集成化和分布化方向发展。

通过统一的总线结构和更高效的网络通信方式，将原本独立运行的ECU整合成少量的大型控制单元或者分布式电子系统，以实现信息共享和相互协作。

在整车级别上，通过CAN-FD、FlexRay、Ethernet等高速总线技术，提高车载电子系统的通信速率和数据带宽，满足更复杂的数据传输需求。

3. 汽车电子电气架构的设计原则在进行汽车电子电气架构设计时，需要考虑以下几个原则：- 简化结构：将原本分散的功能模块进行整合，减少电缆数量和系统成本；- 数据共享：通过统一的信息交换总线，实现各个控制单元之间的数据共享和协作，提高整车系统的集成度和性能；- 灵活性：架构要具备一定的扩展性和适应性，能够满足不同车型和功能需求的变化；- 可靠性：确保电子电气系统具备高度的稳定性和可靠性，以满足汽车行驶安全的要求。

1. 单片集成技术单片集成技术是通过将多个功能模块或传感器整合到一个芯片上，以减少成本、空间和功耗。

采用单片集成技术可以有效减少汽车电子系统的体积和数量，简化电缆连接，降低整车电子电气系统的复杂度。

2. AUTOSAR标准应用AUTOSAR（Automotive Open System Architecture）是一种用于汽车电子电气系统开发的标准体系架构。

整车电气架构设计一、引言整车电气架构设计是汽车制造过程中至关重要的一步。

一个合理的电气架构设计能够确保整车电气系统的稳定性、可靠性和安全性，并提供良好的用户体验。

本文将介绍整车电气架构设计的原则、步骤和技术要求。

二、整车电气架构设计的原则1. 系统集成原则：整车电气架构设计应该将各个子系统（如动力系统、车身电子系统、安全系统等）有机地集成在一起，确保它们之间的通信和协作正常运行。

2. 模块化原则：电气架构应该设计成模块化的结构，每个模块负责不同的功能，便于后续的维护和升级。

3. 可扩展原则：电气架构应该具备良好的可扩展性，能够适应不同的车型和配置需求，同时也方便进行后续的功能扩展。

4. 可靠性原则：电气架构应该具备高度的可靠性，能够抵御恶劣环境和高负荷的工作条件，确保整车系统的正常运行。

5. 安全性原则：电气架构应该考虑到车辆的安全性需求，采取必要的措施确保系统的稳定性和安全性。

三、整车电气架构设计的步骤1. 需求分析：根据车型和配置需求，明确整车电气系统的功能和性能要求，例如动力系统、驾驶辅助系统、车身控制系统等。

2. 架构设计：根据需求分析的结果，设计整车电气架构的总体布局，包括主控单元、传感器、执行器等模块的连接方式和通信协议。

3. 子系统设计：针对不同的子系统，进行详细的设计，包括各个模块的功能划分、硬件选型、接口定义等。

4. 通信设计：设计整车电气架构中各个模块之间的通信方式和协议，确保数据的准确传输和实时性。

5. 安全性设计：考虑车辆的安全性需求，采取必要的措施，如密码验证、防护措施等，保护整车电气系统免受恶意攻击。

6. 集成测试：将各个子系统进行集成测试，验证整车电气架构的功能和性能是否符合设计要求。

7. 优化和改进：根据测试结果，对整车电气架构进行优化和改进，提升系统的可靠性和性能。

四、整车电气架构设计的技术要求1. 高速信号处理：车辆中存在大量的高速信号，如转速信号、速度信号等，电气架构设计应考虑如何快速和准确地处理这些信号。

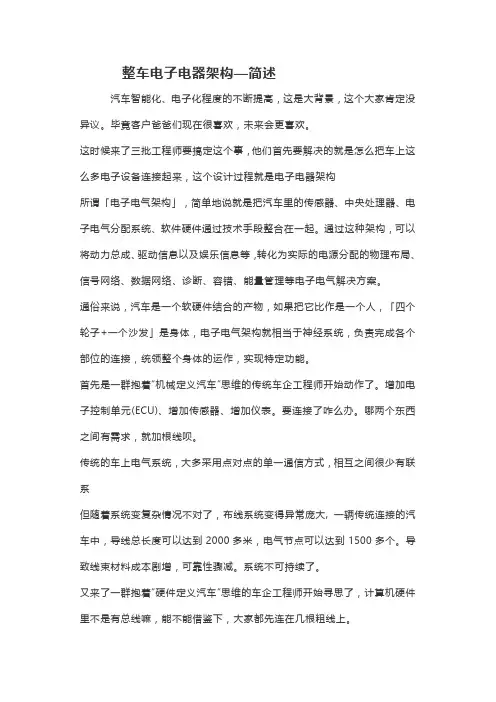

整车电子电器架构—简述汽车智能化、电子化程度的不断提高，这是大背景，这个大家肯定没异议。

毕竟客户爸爸们现在很喜欢，未来会更喜欢。

这时候来了三批工程师要搞定这个事，他们首先要解决的就是怎么把车上这么多电子设备连接起来，这个设计过程就是电子电器架构所谓「电子电气架构」，简单地说就是把汽车里的传感器、中央处理器、电子电气分配系统、软件硬件通过技术手段整合在一起。

通过这种架构，可以将动力总成、驱动信息以及娱乐信息等，转化为实际的电源分配的物理布局、信号网络、数据网络、诊断、容错、能量管理等电子电气解决方案。

通俗来说，汽车是一个软硬件结合的产物，如果把它比作是一个人，「四个轮子+一个沙发」是身体，电子电气架构就相当于神经系统，负责完成各个部位的连接，统领整个身体的运作，实现特定功能。

首先是一群抱着“机械定义汽车”思维的传统车企工程师开始动作了。

增加电子控制单元(ECU)、增加传感器、增加仪表。

要连接了咋么办。

哪两个东西之间有需求，就加根线呗。

传统的车上电气系统，大多采用点对点的单一通信方式，相互之间很少有联系但随着系统变复杂情况不对了，布线系统变得异常庞大, 一辆传统连接的汽车中，导线总长度可以达到2000多米，电气节点可以达到1500多个。

导致线束材料成本剧增，可靠性骤减。

系统不可持续了。

又来了一群抱着“硬件定义汽车”思维的车企工程师开始寻思了，计算机硬件里不是有总线嘛，能不能借鉴下，大家都先连在几根粗线上。

总线技术可以简单理解为高速公路，路上所有的车（信息）都走一段高速，降低道路（线束）成本。

为简化线路连接，提高可靠性、利于各装置之间的数据共享，以汽车分布式控制系统为基础的车载网络总线技术发展起来了。

汽车总线技术的优点是在统一应用层协议和数据定义的基础上，可以使之成为一个“开放式系统”，具有很强的灵活性。

对于任何遵循上述协议的供应商所生产的控制单元都可轻易添加入该网络系统中或者从网络系统中拆除，几乎不需要做任何硬件和软件的修改，这完全符合现代汽车平台式设计的理念。

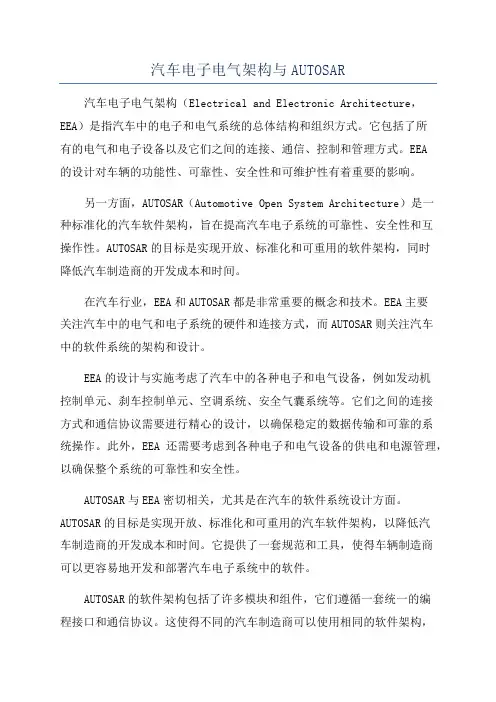

汽车电子电气架构与AUTOSAR汽车电子电气架构（Electrical and Electronic Architecture，EEA）是指汽车中的电子和电气系统的总体结构和组织方式。

它包括了所有的电气和电子设备以及它们之间的连接、通信、控制和管理方式。

EEA的设计对车辆的功能性、可靠性、安全性和可维护性有着重要的影响。

另一方面，AUTOSAR（Automotive Open System Architecture）是一种标准化的汽车软件架构，旨在提高汽车电子系统的可靠性、安全性和互操作性。

AUTOSAR的目标是实现开放、标准化和可重用的软件架构，同时降低汽车制造商的开发成本和时间。

在汽车行业，EEA和AUTOSAR都是非常重要的概念和技术。

EEA主要关注汽车中的电气和电子系统的硬件和连接方式，而AUTOSAR则关注汽车中的软件系统的架构和设计。

EEA的设计与实施考虑了汽车中的各种电子和电气设备，例如发动机控制单元、刹车控制单元、空调系统、安全气囊系统等。

它们之间的连接方式和通信协议需要进行精心的设计，以确保稳定的数据传输和可靠的系统操作。

此外，EEA还需要考虑到各种电子和电气设备的供电和电源管理，以确保整个系统的可靠性和安全性。

AUTOSAR与EEA密切相关，尤其是在汽车的软件系统设计方面。

AUTOSAR的目标是实现开放、标准化和可重用的汽车软件架构，以降低汽车制造商的开发成本和时间。

它提供了一套规范和工具，使得车辆制造商可以更容易地开发和部署汽车电子系统中的软件。

AUTOSAR的软件架构包括了许多模块和组件，它们遵循一套统一的编程接口和通信协议。

这使得不同的汽车制造商可以使用相同的软件架构，并且可以更加容易地整合第三方软件和硬件。

这种标准化的软件架构有助于提高软件的可靠性和安全性，同时也降低了软件测试和验证的工作量。

尽管EEA和AUTOSAR是两个不同的概念，但它们在汽车电子系统设计中的重要性是相辅相成的。

基于模型的整车电子电气架构设计最近十年来，整车电子电气架构开发领域，基于模型的开发方法已经被广泛接受，甚至被作为首选的开发方法，目前已经成为保证设计成功的一个必要措施。

随着燃油经济性、环境保护和道路安全要求的逐步加强，汽车电子电气架构设计中必须要考虑系统整体优化，并需要提高开发效率、缩短开发时间，此时基于模型的方法就变得非常重要。

采用这种方法必须要借助工具才能实现，PREEvision 是整车厂中常用的系统架构设计及优化工具。

其功能包括需求开发、逻辑功能设计、网络和部件架构、电气系统和线束设计以及拓扑结构设计。

该工具涵盖了从概念原型设计阶段到具体详细设计阶段，并支持大型工程团队的详细开发和系统规范制定工作。

本文依托该工具对基于模型的整车电子电气架构设计进行介绍。

开发流程为了能够保证电子电气架构体系的质量，电子电气架构开发需要按照一定的流程进行开发，电子电气架构开发流程主要包括：确定车型市场定位，对标分析，需求开发，架构模型设计、输出方案设计文件等步骤。

1)市场定位市场企划部或车型战略部通过市场调研，分析待开发车型的市场表现，调研销售人群需求，根据当前市场状况及对未来市场的评估，确定待开发车型的定位、外形、风格、预销售地区、市场前景等内容。

此时的车型定位决定了后续对标工作的车型以及电子电气系统开发的复杂程度。

2)对标分析在对新车型进行开发之前，一般需要选择一款或几款企业内部的既有车型以及市场表现较好的竞争对手车型进行全面的对标分析，获取对标车型的相关功能与非功能特性。

对标分析包括以下内容：电子电气特性配置；功能需求规范；车辆驾驶与操作的测量；CAN 总线测量；供电系统分析；电子电气拓扑分析；ECU 节点技术规范分析；电子电气成本分析等方面。

对标工作量较大时，对标成果包含的信息很多，一般不采用文档的形式保管，而是将对标数。

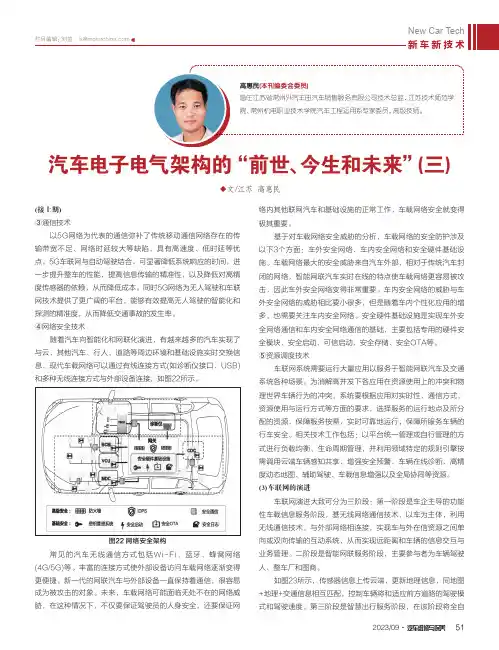

512023/09·汽车维修与保养文/江苏 高惠民汽车电子电气架构的“前世、今生和未来”(三)(接上期)③通信技术以5G网络为代表的通信弥补了传统移动通信网络存在的传输带宽不足、网络时延较大等缺陷，具有高速度、低时延等优点。

5G车联网与自动驾驶结合，可显著降低系统响应的时间，进一步提升整车的性能，提高信息传输的精准性，以及降低对高精度传感器的依赖，从而降低成本。

同时5G网络为无人驾驶和车联网技术提供了更广阔的平台，能够有效提高无人驾驶的智能化和探测的精准度，从而降低交通事故的发生率。

④网络安全技术随着汽车向智能化和网联化演进，有越来越多的汽车实现了与云、其他汽车、行人、道路等周边环境和基础设施实时交换信息。

现代车载网络可以通过有线连接方式(如诊断仪接口、USB)和多种无线连接方式与外部设备连接，如图22所示。

图22 网络安全架构常见的汽车无线通信方式包括Wi-Fi、蓝牙、蜂窝网络(4G/5G)等。

丰富的连接方式使外部设备访问车载网络逐渐变得更便捷。

新一代的网联汽车与外部设备一直保持着通信，很容易成为被攻击的对象。

未来，车载网络可能面临无处不在的网络威胁，在这种情况下，不仅要保证驾驶员的人身安全，还要保证网络内其他联网汽车和基础设施的正常工作，车载网络安全就变得极其重要。

基于对车载网络安全威胁的分析，车载网络的安全防护涉及以下3个方面：车外安全网络、车内安全网络和安全硬件基础设施。

车载网络最大的安全威胁来自汽车外部，相对于传统汽车封闭的网络，智能网联汽车实时在线的特点使车载网络更容易被攻击，因此车外安全网络变得非常重要。

车内安全网络的威胁与车外安全网络的威胁相比要小很多，但是随着车内个性化应用的增多，也需要关注车内安全网络。

安全硬件基础设施是实现车外安全网络通信和车内安全网络通信的基础，主要包括专用的硬件安全模块、安全启动、可信启动、安全存储、安全OTA等。

⑤资源调度技术车联网系统需要运行大量应用以服务于智能网联汽车及交通系统各种场景。

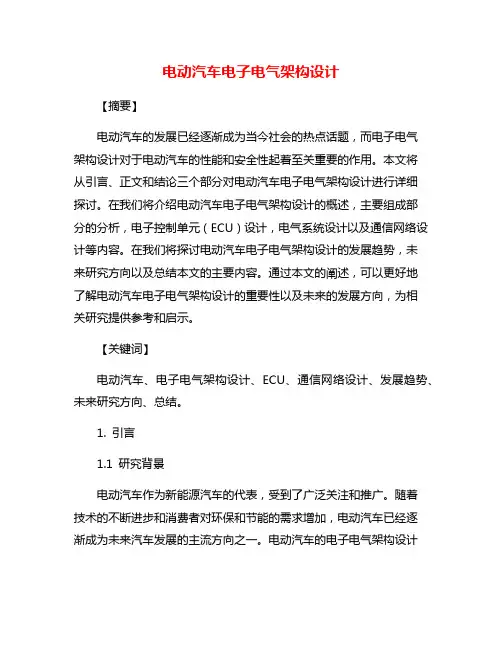

电动汽车电子电气架构设计【摘要】电动汽车的发展已经逐渐成为当今社会的热点话题，而电子电气架构设计对于电动汽车的性能和安全性起着至关重要的作用。

本文将从引言、正文和结论三个部分对电动汽车电子电气架构设计进行详细探讨。

在我们将介绍电动汽车电子电气架构设计的概述，主要组成部分的分析，电子控制单元（ECU）设计，电气系统设计以及通信网络设计等内容。

在我们将探讨电动汽车电子电气架构设计的发展趋势，未来研究方向以及总结本文的主要内容。

通过本文的阐述，可以更好地了解电动汽车电子电气架构设计的重要性以及未来的发展方向，为相关研究提供参考和启示。

【关键词】电动汽车、电子电气架构设计、ECU、通信网络设计、发展趋势、未来研究方向、总结。

1. 引言1.1 研究背景电动汽车作为新能源汽车的代表，受到了广泛关注和推广。

随着技术的不断进步和消费者对环保和节能的需求增加，电动汽车已经逐渐成为未来汽车发展的主流方向之一。

电动汽车的电子电气架构设计是保障其正常运行和性能发挥的关键，其稳定性和安全性直接影响了电动汽车的使用体验和市场竞争力。

在过去的研究中，电动汽车的电子电气架构设计受到了一定的重视，但随着电动汽车技术的不断发展和应用范围的扩大，传统的设计理念已经无法满足现代电动汽车对电子电气架构的需求。

对电动汽车电子电气架构设计进行深入研究和优化已经成为当前的热点和重点。

通过对电动汽车电子电气架构设计的系统性分析和探讨，可以为电动汽车的性能提升和市场竞争力增强提供有力支持。

对电动汽车电子电气架构设计的研究也有助于推动电动汽车技术的进步，为未来电动汽车的发展奠定更加坚实的基础。

对电动汽车电子电气架构设计的研究具有十分重要的意义和价值。

1.2 研究意义电动汽车的快速发展已经成为当今汽车行业的热点话题，而电子电气架构设计则是推动电动汽车技术进步的重要一环。

研究电动汽车电子电气架构设计的意义在于提高电动汽车的性能、安全性和可靠性，进一步推动电动汽车的普及和应用。

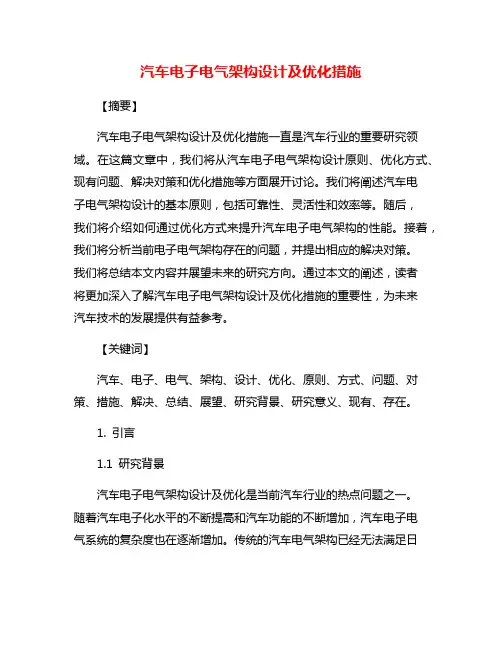

汽车电子电气架构设计及优化措施【摘要】汽车电子电气架构设计及优化措施一直是汽车行业的重要研究领域。

在这篇文章中，我们将从汽车电子电气架构设计原则、优化方式、现有问题、解决对策和优化措施等方面展开讨论。

我们将阐述汽车电子电气架构设计的基本原则，包括可靠性、灵活性和效率等。

随后，我们将介绍如何通过优化方式来提升汽车电子电气架构的性能。

接着，我们将分析当前电子电气架构存在的问题，并提出相应的解决对策。

我们将总结本文内容并展望未来的研究方向。

通过本文的阐述，读者将更加深入了解汽车电子电气架构设计及优化措施的重要性，为未来汽车技术的发展提供有益参考。

【关键词】汽车、电子、电气、架构、设计、优化、原则、方式、问题、对策、措施、解决、总结、展望、研究背景、研究意义、现有、存在。

1. 引言1.1 研究背景汽车电子电气架构设计及优化是当前汽车行业的热点问题之一。

随着汽车电子化水平的不断提高和汽车功能的不断增加，汽车电子电气系统的复杂度也在逐渐增加。

传统的汽车电气架构已经无法满足日益增长的功能需求和性能要求，因此需要对汽车电子电气架构进行重新设计和优化。

研究背景部分将主要介绍汽车电子电气架构设计及优化的相关研究现状和发展趋势。

当前，随着汽车智能化、互联化和电动化的快速发展，汽车电子电气架构设计已成为汽车制造商和行业研究机构关注的焦点。

各国汽车制造商和供应商纷纷加大对汽车电子电气架构设计及优化的研究力度，试图提升汽车的性能、安全性和用户体验。

研究背景部分还将探讨当前汽车电子电气架构设计存在的问题和挑战，如单点故障容易导致整车系统失效、信息传输效率低下、系统整合复杂等。

通过深入分析这些问题，可以为后续的研究工作提供明确的方向和重点，以期找到更好的解决方案。

1.2 研究意义汽车电子电气架构设计及优化措施的研究具有重要意义。

随着汽车电子技术的不断发展和普及，汽车已经不再仅仅是一个机械产品，而是一个集成了大量电子设备和系统的复杂系统。

电动汽车整车电子电气架构开发流程英文回答：Electric Vehicle (EV) Whole Vehicle Electronic and Electrical Architecture Development Process.The development of an electric vehicle's (EV) whole vehicle electronic and electrical (E/E) architecture is a complex and challenging process that requires a deep understanding of both the electrical and mechanical systems of the vehicle. The following is a general overview of the EV E/E architecture development process:1. Define the Vehicle Requirements: The first step in the E/E architecture development process is to define the requirements of the vehicle. This includes identifying the vehicle's performance, safety, and reliability goals, as well as the specific features and functions that the vehicle will need to have.2. Develop the Functional Architecture: Once the vehicle requirements have been defined, the next step is to develop the functional architecture of the E/E system. This involves identifying the major functions that the E/E system will need to perform, as well as the interactions between these functions.3. Select the Electrical Components: The next step is to select the electrical components that will be used in the E/E system. This includes selecting the batteries, motors, inverters, and other electrical components thatwill be needed to power and control the vehicle.4. Design the Electrical Wiring: Once the electrical components have been selected, the next step is to design the electrical wiring that will connect the components together. This includes routing the wires, selecting the appropriate connectors, and ensuring that the wiring is protected from damage.5. Test and Validate the System: Once the E/E system has been designed, the next step is to test and validatethe system. This involves testing the system to ensure that it meets the vehicle's requirements and that it is safe and reliable.6. Integrate the System with the Vehicle: The final step in the E/E architecture development process is to integrate the system with the vehicle. This involves installing the E/E system in the vehicle and connecting it to the other systems of the vehicle.中文回答：电动汽车整车电子电气架构开发流程。
