高大模板专家论证计算书

  • 格式：doc
  • 大小：446.61 KB
  • 文档页数：28

目录附件： (2)第一节100mm厚楼板计算 (2)第二节梁底支撑计算 (9)第三节梁侧模计算 (22)1 最大梁高600mm (22)附件：本计算中钢管按48×3.6进行验算，因贵阳市场目前只有3.0厚钢管，实际计算取值时乘以折减系数0.792。

第一节 100mm厚楼板计算计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。

一、参数信息1.模板支架参数横向间距或排距(m):0.90；纵距(m):0.90；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):8.90；采用的钢管(mm):Φ48×3.6 ；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；3.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9000.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；托梁材料为：钢管(双钢管) :Ф48×3.6；4.楼板参数楼板的计算厚度(mm):100.00；图2 楼板支撑架荷载计算单元二、模板面板计算模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为：W = 90×1.82/6 = 48.6 cm3；I = 90×1.83/12 = 43.74 cm4；模板面板的按照三跨连续梁计算。

面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 25×0.1×0.9+0.35×0.9 = 2.565 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 2.5×0.9= 2.25 kN/m；2、强度计算计算公式如下:M=0.1ql2其中：q=1.2×2.565+1.4×2.25= 6.228kN/m最大弯矩M=0.1×6.228×2502= 38925 N·m；面板最大应力计算值σ =M/W= 38925/48600 = 0.801 N/mm2；面板的抗弯强度设计值[f]=13 N/mm2；面板的最大应力计算值为0.801 N/mm2小于面板的抗弯强度设计值13 N/mm2,满足要求!3、挠度计算挠度计算公式为ν=0.677ql4/(100EI)≤[ν]=l/250其中q =q1=2.565kN/m面板最大挠度计算值ν = 0.677×2.565×2504/(100×9500×43.74×104)=0.016 mm；面板最大允许挠度[ν]=250/ 250=1 mm；面板的最大挠度计算值0.016 mm 小于面板的最大允许挠度 1 mm,满足要求!三、模板支撑方木的计算方木按照三跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为:W=b×h2/6=5×10×10/6 = 83.33 cm3；I=b×h3/12=5×10×10×10/12 = 416.67 cm4；方木楞计算简图1.荷载的计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1= 25×0.25×0.1+0.35×0.25 = 0.712 kN/m ；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 2.5×0.25 = 0.625 kN/m；2.强度验算计算公式如下:M=0.1ql2均布荷载q = 1.2 × q1 + 1.4 ×q2 = 1.2×0.712+1.4×0.625 = 1.73 kN/m；最大弯矩M = 0.1ql2 = 0.1×1.73×0.92 = 0.14 kN·m；方木最大应力计算值σ= M /W = 0.14×106/83333.33 = 1.682 N/mm2；方木的抗弯强度设计值[f]=13.000 N/mm2；方木的最大应力计算值为 1.682 N/mm2小于方木的抗弯强度设计值13 N/mm2,满足要求!3.抗剪验算截面抗剪强度必须满足:τ = 3V/2bh n< [τ]其中最大剪力: V = 0.6×1.73×0.9 = 0.934 kN；方木受剪应力计算值τ = 3 ×0.934×103/(2 ×50×100) = 0.28 N/mm2；方木抗剪强度设计值[τ] = 1.4 N/mm2；方木的受剪应力计算值0.28 N/mm2小于方木的抗剪强度设计值1.4 N/mm2，满足要求!4.挠度验算计算公式如下:ν=0.677ql4/(100EI)≤[ν]=l/250均布荷载q = q1 = 0.712 kN/m；最大挠度计算值ν= 0.677×0.712×9004 /(100×9000×4166666.667)= 0.084 mm；最大允许挠度[ν]=900/ 250=3.6 mm；方木的最大挠度计算值0.084 mm 小于方木的最大允许挠度 3.6 mm,满足要求!四、托梁材料计算托梁按照集中荷载作用下的三跨连续梁计算；托梁采用：钢管(双钢管) :Ф48×3.6；W=8.5 cm3；I=21.56 cm4；集中荷载P取纵向板底支撑传递力，P＝1.868kN;托梁计算简图托梁计算弯矩图(kN·m)托梁计算变形图(mm)托梁计算剪力图(kN)最大弯矩M max = 0.612 kN·m ；最大变形V max = 0.756 mm ；最大支座力Q max = 7.414 kN ；最大应力σ= 611977.889/8500 = 71.997 N/mm2；托梁的抗压强度设计值[f]=205 N/mm2；托梁的最大应力计算值71.997 N/mm2小于托梁的抗压强度设计值205 N/mm2,满足要求!托梁的最大挠度为0.756mm 小于900/150与10 mm,满足要求!五、模板支架立杆荷载设计值(轴力)作用于模板支架的荷载包括静荷载和活荷载。

1.静荷载标准值包括以下内容(1)脚手架的自重(kN)：N G1 = 0.138×9 = 1.246 kN；钢管的自重计算参照《扣件式规范》附录A。

(2)模板的自重(kN)：N G2 = 0.35×0.9×0.9 = 0.284 kN；(3)钢筋混凝土楼板自重(kN)：N G3 = 25×0.1×0.9×0.9 = 2.025 kN；经计算得到，静荷载标准值N G = N G1+N G2+N G3 = 3.554 kN；2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载经计算得到，活荷载标准值N Q = (2.5+2 ) ×0.9×0.9 = 3.645 kN；3.不考虑风荷载时,立杆的轴向压力设计值计算N = 1.2N G + 1.4N Q = 9.368 kN；六、立杆的稳定性计算立杆的稳定性计算公式:σ =N/(φA)≤[f]其中N ---- 立杆的轴心压力设计值(kN) ：N = 9.368 kN；φ---- 轴心受压立杆的稳定系数,由长细比lo/i 查表得到；i ---- 计算立杆的截面回转半径(cm) ：i = 1.6 cm；A ---- 立杆净截面面积(cm2)：A = 3.98 cm2；W ---- 立杆净截面模量(抵抗矩)(cm3)：W=4.25 cm3；σ-------- 钢管立杆最大应力计算值(N/mm2)；[f]---- 钢管立杆抗压强度设计值：[f] =205 N/mm2；L0---- 计算长度(m)；按下式计算:l0 = h+2a = 1.5+0.1×2 = 1.7 m；a ---- 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.1 m；l0/i = 1700 / 16 = 106 ；由长细比Lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.544 ；钢管立杆的最大应力计算值；σ=9367.92/（0.544×398）= 43.267 N/mm2；钢管立杆的最大应力计算值σ= 43.267 N/mm2小于钢管立杆的抗压强度设计值[f] = 205 N/mm2，满足要求！如果考虑到高支撑架的安全因素，建议按下式计算l0 = k1k2(h+2a)= 1.167×1.017×(1.5+0.1×2) = 2.018 m；k1 -- 计算长度附加系数按照表1取值1.167；k2 -- 计算长度附加系数，h+2a = 1.7 按照表2取值1.017 ；L o/i = 2017.626 / 16 = 126 ；由长细比Lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.417 ；钢管立杆的最大应力计算值；σ=9367.92/（0.417×398）= 56.445 N/mm2；钢管立杆的最大应力计算值σ= 56.445 N/mm2小于钢管立杆的抗压强度设计值[f] = 205 N/mm2，满足要求！模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。

以上表参照杜荣军: 《扣件式钢管模板高支撑架设计和使用安全》。

七、立杆的地基承载力计算立杆基础底面的平均压力应满足下式的要求p ≤f g地基承载力设计值:f g = f gk×k c = 120×1=120 kpa；其中，地基承载力标准值：f gk= 120 kpa ；脚手架地基承载力调整系数：k c = 1 ；立杆基础底面的平均压力：p = N/A =9.368/0.25=37.472 kpa ；其中，上部结构传至基础顶面的轴向力设计值：N = 9.368 kN；基础底面面积：A = 0.25 m2。

p=37.472 ≤f g=120 kpa 。

地基承载力满足要求！第二节梁底支撑计算一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.30；梁截面高度D(m)：0.60；混凝土板厚度(mm)：100.00；立杆沿梁跨度方向间距L a(m)：0.45；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距L b(m)：1.00；梁支撑架搭设高度H(m)：9.00；梁两侧立杆间距(m)：0.80；承重架支撑形式：梁底支撑小楞平行梁截面方向；梁底增加承重立杆根数：1；采用的钢管类型为Φ48×3.6；立杆承重连接方式：可调托座；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.5；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：长叶松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：16.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板材质：胶合面板；面板厚度(mm)：20.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：30.0；梁底方木截面高度h(mm)：80.0；梁底模板支撑的间距(mm)：200.0；5.梁侧模板参数次楞间距(mm)：400；主楞竖向根数：2；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：400；主楞到梁底距离依次是：150mm，400mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：2.8；主楞合并根数：2；次楞材料：木方；宽度(mm)：30.00；高度(mm)：80.00；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

合集下载

高大模板方案(专家论证版)(最新整理)

高大模板方案(专家论证版)(最新整理)

1
一、编制依据
1.本工程建设工程施工合同； 2.《建筑工程模板施工手册》（2006 年版）； 3.《建筑施工模板安全技术规范》（JGJ 162-2008）； 4.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）； 5.《混凝土结构工程施工规范》（GB 50666-2011）； 6.《建筑结构荷载规范》（GB 50009-2001[2006 年版]）； 7.《混凝土结构工程施工工艺标准》； 8.《危险性较大的分部分项工程安全管理办法》建质[2009]87 号； 9.《简明施工计算手册》（2003 年版）； 10.现场实际情况及总施工组织设计。 11.中国建筑科学研究院建筑工程软件研究所开发的《PKPM 建筑施工计算软件》 二、工程概况
度 1.3N/mm2，抗弯强度 13.0N/mm2，弹性模量 9000.0N/mm4。有腐朽、霉变、虫蛀、折裂、
枯节的木材不得使用。
（3）扣件式钢管支撑架：采用国标焊接钢管，型号为Φ48×3.6，配件主要有立杆垫
座、可调顶托、插销、连接扣件等。
（4）梁、板底内楞：50×50×3.0mm 方钢管
（5）脱模剂：水质隔离剂。
4）模板的接缝不漏浆，在浇筑砼前，木模板浇水湿润，但模板内不能有积水。
5）模板与砼接触面要清理干净并涂刷隔离剂，但不得采用影响结构性能或装饰工程
施工的隔离剂。
6）浇筑砼前，模板内的杂物要清理干净。
7）梁板模板安装的偏差及检验方法应符合下表规定：
项目
允许偏差值 (mm)
检验方法
轴线位置
5
钢尺检查
底模上表面标高
并以该轴线为起点引测通道的边线以及模板控制线；做好标高测量工作，用水准仪把建筑
水平标高根据实际标高的要求直接引测到模板安装位置。
车库高大模板专项方案(专家论证)

车库高大模板专项方案(专家论证)

XXXXXXX小区（13#、14#、15#楼及D区地下室）高大模板及支撑架设计方案施工单位XXXXXXXXXXXXXXXXXXX编制人: XXXXXXX编制时间:XXXX年X月X日目录一、工程概况 (3)二、编制依据 (3)三、设计计算 (3)四、构造要求 (3)五、材料管理 (5)六、验收管理 (6)七、使用管理 (6)八、拆除管理 (6)九、施工图................................................................................................................计算书：KZL5支撑架计算..........................................................................................计算书：KZL5模板计算..........................................................................................计算书：KZL57支撑架计算 (19)计算书：KZL57模板计算 (24)计算书：KZL58支撑架计算 (30)计算书：KZL58模板计算 (36)一、工程概况工程名称：XXXXXXXXX小区13#、14#、15#楼及D区地下室工程地址：XXXXXXXXXXXX结构类型：框架计划工期：300天施工面积：41000m2总高度：34.9m层数：9+1标准层高：3米，转换层层高4.5米。

该转换层面积13#、14#、15#楼共计约2500M2，在地下车库负二层转换，转换层为梁承式结构，上部为剪力墙结构。

转换层框支主梁的主要截面有500×1000，500×1800，600×1500，500×1500，550×2100。

高大支模专家论证方案(精选)

高大支模专家论证方案(精选)

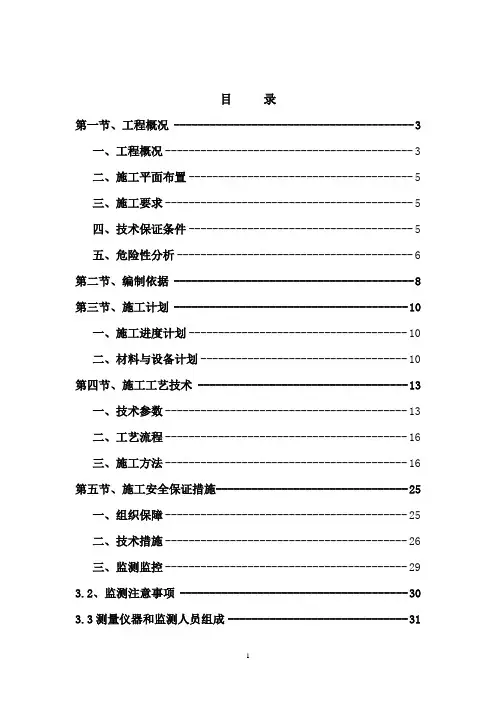

目录第一节、工程概况 ---------------------------------------- 3一、工程概况------------------------------------------ 3二、施工平面布置-------------------------------------- 5三、施工要求------------------------------------------ 5四、技术保证条件-------------------------------------- 5五、危险性分析---------------------------------------- 6 第二节、编制依据 ---------------------------------------- 8第三节、施工计划 --------------------------------------- 10一、施工进度计划------------------------------------- 10二、材料与设备计划----------------------------------- 10 第四节、施工工艺技术 ----------------------------------- 13一、技术参数----------------------------------------- 13二、工艺流程----------------------------------------- 16三、施工方法----------------------------------------- 16 第五节、施工安全保证措施-------------------------------- 25一、组织保障----------------------------------------- 25二、技术措施----------------------------------------- 26三、监测监控----------------------------------------- 293.2、监测注意事项 -------------------------------------- 30 3.3测量仪器和监测人员组成------------------------------ 313.4监测资料和报告-------------------------------------- 313.5检查、验收工作-------------------------------------- 31四、应急预案----------------------------------------- 324.2应急响应 -------------------------------------- 334.3 应急救援工作程序-------------------------------- 344.4 应急救援装备------------------------------------ 354.5 应急救缓药品------------------------------------ 354.6 应急救援措施------------------------------------ 354.6.1 物体打击急救措施--------------------------- 354.6.2 高空坠落急救措施--------------------------- 364.6.3 坍塌事故急救措施--------------------------- 374.6.4 触电事故急救措施--------------------------- 384.6.5 火灾事故急救措施--------------------------- 39 第六节、劳动力计划 ------------------------------------- 40一、专职安全生产管理人员----------------------------- 40二、所需劳动力安排----------------------------------- 40 第七节、计算书及相关图纸-------------------------------- 41 【计算书】------------------------------------------- 41第一节、工程概况一、工程概况1、工程名称：海天一色大厦项目2、建设地点：湛江市霞山区解放东路4号；3、项目简介本项目位于广东省湛江市霞山区解放东路4号，总用地面积约为5708平方米，总建筑面积约为43700.59平方米，31层，框架结构。

高大模板施工方案专家论证版

高大模板施工方案专家论证版

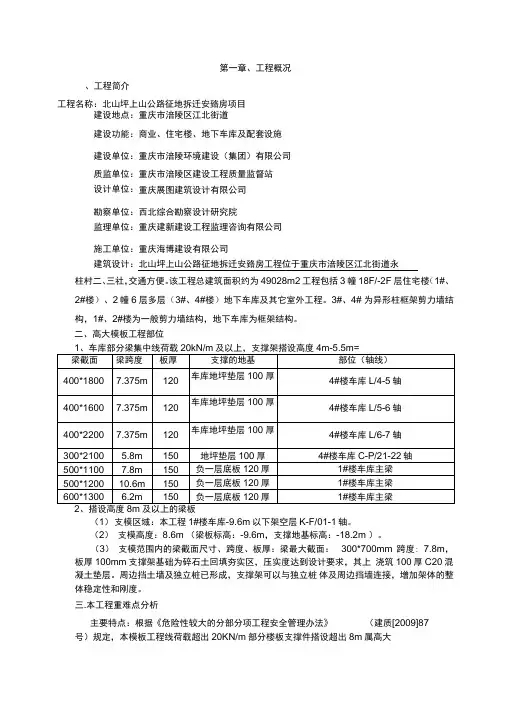

第一章、工程概况、工程简介工程名称：北山坪上山公路征地拆迁安臵房项目建设地点：重庆市涪陵区江北街道建设功能：商业、住宅楼、地下车库及配套设施建设单位：重庆市涪陵环境建设（集团）有限公司质监单位：重庆市涪陵区建设工程质量监督站设计单位：重庆展图建筑设计有限公司勘察单位：西北综合勘察设计研究院监理单位：重庆建新建设工程监理咨询有限公司施工单位：重庆海博建设有限公司建筑设计：北山坪上山公路征地拆迁安臵房工程位于重庆市涪陵区江北街道永柱村二、三社，交通方便。
