高大模板支撑计算书

主体工程模板支撑系统验算验算内容：负三层：侧墙0.9m，顶板1.1m；负二层：侧墙0.7m，顶板0.4m ；负一层：侧墙0.7m，顶板1.1m；大尺寸截面梁：负三层顶纵梁1.4*2.3m；大尺寸截面柱：31轴KZ1 800*1100mm；荷载叠加验算：负一层荷载叠加至负二层。

依据住房与城镇建设部下发《建设工程高大模板支撑系统施工安全监督管理导则》1.3条：“本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。

”规定，本工程模板支撑系统中：主体结构支模跨度为9.3m；负二层支模高度7.22m；负三层顶板仅混凝土恒载已达27.5KN；均属于《管理导则》规定的“高支模”系统。

本计算书将对以上“高支模”系统进行验算，详见验算内容章节。

一、计算依据《建筑结构荷载规范》（GB50009—2001）《建筑施工模板安全技术规范》（JGJ 162—2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2001）《钢结构设计规范》（GB50017）《混凝土结构设计规范》（GB50010）、《建筑施工安全检查标准》（JGJ59）、成都地铁7号线土建1-1标城北客运中心站工程施工图设计—城北客运中心站主体结构二、验算部位1、负三层顶板2、负二层顶板3、负一层顶板4、侧墙5、大尺寸截面梁（截面高度≥500mm）6、框架柱7、荷载叠加验算三、验算内容1、负三层顶板：板厚1100mm，支模高度7.11m，搭设跨度9.3m（1）、拟采用模板支撑系统形式模板：竹胶板，t=15mm，平面尺寸1120×2240（单位：mm）；抗弯强度允许值[σ1]＝12.9MPa；肋背方木：红松木，截面尺寸50㎜×100㎜；间距250mm，抗弯强度允许值[σ2]＝13MPa；顶托肋背：￠48×3.5钢管，双肢布置，间距900mm，Q235钢抗弯强度允许值[f]=205MPa；支撑系统：碗扣式钢管脚手架，采用￠48×3.5钢管；平面间距900mm×900mm，步距600mm；Q235钢抗弯强度允许值[f]=205MPa；附图：负三层模板支撑示意图（2）、荷载及组合模板及支架自重：0.75KN/m3；0.75×7.11=5.33 KN/ m2混凝土自重：25KN/ m3； 25×1.1=27.5KN/ m2钢筋自重：1.7KN/m 3； 1.9×1.1=1.87KN/ m 2 施工人员及设备荷载：2.5KN/ m 2 计算荷载组合：q=1.2恒载+1.4活载q=（5.33+27.5+1.87）×1.2+2.5×1.4=45.1KN/ m 2 (3)、验算1）、模板验算（取0.9m ×0.25计算单元验算） 受力简图q=45.1×0.9=40.6KN/m l=0.25-0.05=0.2mKNm ql 2.082.06.408M 22＝⨯==35221038.36015.09.06W m bh －＝⨯⨯==[]MPa MPa W M 9.129.51038.32.015=<⨯==σσ＝－ 2）、肋背方木验算（按简支梁计算，验算最大弯矩） 受力简图q=45.1×0.2=9.02KN/m l=0.9mqqKNm ql 9.09.002.9125.08/1M 22＝⨯⨯==35-22103.861.005.06W m bh ⨯⨯==＝[]MPa MPa W M 137.9103.89.025=<⨯==σσ＝－ 3）、顶托肋背验算（按简支梁计算，取最不利荷载） 附图：P=45.1×0.9×0.9/4=9.1KN L=0.9mKNm PL 29.01.925.025.0M ＝⨯⨯==36444141008.54841480982.00982.0W m d d d －＝⨯-=-=[]MPa MPa W M 2058.1961008.522236=<⨯⨯==σσ＝－ 4）、立杆稳定性验算 （1）、整架稳定性计算P PP整架转化为单根立杆稳定计算的荷载设计值计算公式mc Af N γϕ'••=9.0 ）钢材抗压强度设计值（Mpa f c -查表得，根据长细比轴心受压杆件稳定系数λϕ-；l 0=h+2a=1.2m ；i=1.58cm ；λ=75.9，φ=0.744杆件的计算截面面积-A A=4.89cm 2－材料的附加强度系数mγ'KNA f N m c 1.5259.19.01089.4744.0102059.046=⨯⨯⨯⨯⨯='••=－γϕ单根杆所受荷载N KN <⨯⨯='5.369.09.01.45N ＝=52.1KN (2)、单肢立杆稳定性μ1w 取最大值μ1w =2.424，l 0=μ1w ×h=1.45m ；i=1.58cm ；λ=92，φ=0.649KN A f N m c 6.4559.19.01089.4649.0102059.046=⨯⨯⨯⨯⨯='••=－γϕN KN <⨯⨯='5.369.09.01.45N ＝=45.6KN 5）、立杆底座和地基承载力验算 （1）、立杆底座验算 计算公式：N ≤R bN—上部结构传至立杆底部的轴心力设计值—底座承载力设计值Rb碗口脚手架立杆底托为150×150×10（单位mm）钢板R取40KNb=40KNN=45.1×0.9×0.9=36.5KN< Rb（2）、地基承载力验算：计算公式：N≤K·fk·AdN—上部结构传至立杆底部的轴心力设计值A—立杆基础的计算底面积d—基础承载力标准值fkK—调整系数立杆下设150mm（宽）×50mm（厚）通长方木条。

高支模架体计算书一、梁模板高支撑架计算；梁模板支架按断面最大400×1000的框架梁进行计算：模板支架搭设高度按最高点38.5米考虑；梁截面 B ×D=400mm ×1000mm ，龙骨采用50×80mm 木方，梁侧模方木间距250mm 。

梁支撑立杆的横距(跨度方向) l=0.75米，立杆的步距 h=1.50米，梁底水平横杆间距250mm ，采用48×3.0的钢管。

梁模板支撑架立面简图如下：``1、梁底模板传递给方木背楞的荷载计算梁底模板按三跨连续梁计算、板底设三道方木背楞，作用荷载包括梁900与模板自重荷载，施工活荷载。

自重荷载：模板自重 = 0.350kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

支模架（按折合高度计算）： 0.129kN/m；1.1、荷载计算：⑴、钢筋混凝土自重(kN/m)： q1 = 25.500×1.00×0.40=10.2kN/m⑵、模板自重线荷载(kN/m)：q2 = 0.35×(2×1.00+0.40)=0.84kN/m⑶、活荷载 (kN)：施工活荷载标准值 P1 = 2.5×0.400=1.0kN计算得出：均布荷载 q = 1.2×10.2+1.2×0.84= 13.248kN/m集中荷载 P = 1.4×1.0=1.40kN梁底模板受力计算简图如下：A经计算得到从左到右各支座力分别为N1= N4=1.8890kN； N2= N3=3.7786kN1.2、根据《混凝土结构工程施工及验收规范》的规定，立杆承受荷载N=1.1×(N1+ N2+N3+N4) =11.336kN1）立杆强度验算:每根立管支撑：48×3.0钢管要乘以折减系数0.90，则N= 0. 9×24 kN =21.6 kNN=11.336kN < 21.6KN(横杆步距为1500和立杆采用对接时，立杆允许的荷载21.6KN)满足要求。

盖梁模板支撑受力计算书某大桥墩柱盖梁模板支撑受力计算，取左4#墩进行受力计算。

一、荷载计算1、盖梁荷载：系梁钢筋砼自重：G=61m3×25KN/m3=1525KN墩柱顶面部分的混凝土由墩柱承载，故不计算G´=1525-3.14×1²×（1.9×2.1）×25＝1227偏安全考虑，以全部重量作用于底板上计算单位面积压力：F1=G´÷S=1227KN÷（2.1m×16.05m）=38.23KN/m22、施工荷载：取F2=1.5KN/m23、振捣混凝土产生荷载：取F3=2.0KN/m24、3mm厚钢模板：取F5=0.5KN/m25、方木：取F6=7.5KN/m36、45b号工字钢：取F7=0.87KN/m二、底模强度计算底模采用组合钢模板，面板厚t=3mm，肋板高h=50mm，厚b=4mm，面板及肋板总高H=53mm，验算模板强度采用宽B=300mm平面钢模板。

1、钢模板力学性能（1）弹性模量E=2.1×105MPa。

（2）截面惯性矩：I=［by23+By13-(B-b)(y1-t)3］/3 （公式1）其中：y1=［bH2+(B-b)t2］/［2(Bt+bh)］=［4×532+(300-4)×32］/［2(300×3+4×55)］=6.205mm y2=H-y1=53-6.205=46.795mm将y1=6.205mm，y2=46.795mm代入公式1得：I=［4×46.7953+300×6.2053-(300-4)(6.205-3)3］/3=15.73cm4（3）截面抵抗矩：W=I/y2=15.73/4.6795=3.36cm3（4）截面积：A=Bt+bh=300×3+4×50=11cm22、钢模板受力计算（1）底模板均布荷载：F= F1+F2+F3=38.23+2+1.5=41.73KN/m2q=F×B=41.73×0.3=12.51KN/m（2）跨中最大弯矩：M=qL2/8=12.51×0.32/8=0.14KN·m（3）弯拉应力：σ=M/W=0.14×103/3.36×10-6=41.7MPa＜［σ］=140MPa 钢模板弯拉应力满足要求。

一、工程概况本项目为XX市XX区XX大厦，地上XX层，地下XX层，总建筑面积约XX万平方米。

本工程涉及高支模施工的区域主要为地上XX层至XX层的主体结构施工，包括梁、板、柱等构件的模板支撑体系。

二、计算依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《混凝土结构工程施工质量验收规范》（GB50204-2011）3. 《建筑施工模板安全技术规范》（JGJ162-2008）4. 《建筑结构荷载规范》（GB50009-2012）5. 《扣件式钢管脚手架安全技术规范》（JGJ130-2011）三、模板支撑体系设计1. 材料选型：- 模板：16mm厚红色模板，弹性模量E=4200N/mm²，抗弯强度[f]=12N/mm²。

- 次龙骨：50mm×100mm木枋，抗剪强度设计值1.3N/mm²，抗弯强度设计值13N/mm²，弹性模量为8415N/mm²。

- 主龙骨：48mm×3.5mm普通钢管，抗弯强度205.0N/mm²。

- 扣件：拧紧力矩达40～65N·m，单扣件抗滑承载力可取8.0～6.4kN。

2. 支撑体系布置：- 梁下支撑体系采用扣件式钢管支撑体系，梁底支撑采用顶托。

- 楼板满堂支撑支撑体系采用扣件式钢管架。

3. 荷载计算：- 梁自重：根据设计图纸，梁自重约为1.2kN/m²。

- 混凝土浇筑荷载：根据设计图纸，混凝土浇筑荷载约为2.0kN/m²。

- 施工荷载：根据现场实际情况，施工荷载约为1.0kN/m²。

- 风荷载：根据当地气象资料，风荷载约为0.6kN/m²。

四、计算结果1. 梁下支撑体系：- 计算荷载：Q = 1.2 + 2.0 + 1.0 + 0.6 = 4.8kN/m²- 承载力：根据材料强度和设计规范，梁下支撑体系可承受荷载为5.0kN/m²，满足要求。

（一）、参数信息1、立杆参数：立杆的纵距b=0.9m立杆的横距1=0.6m立杆的步距h=1.20m伸出长度：0.2m2、荷载参数：砼板厚：1100mm①砼自重选用25KN／m3②模板自重采用0.3 KN／m2③施工均布荷载选用 2.5 KN／m2④振捣砼荷载 2 KN／m2（水平模板）4 KN／m2（垂直模板）⑤钢筋自重 1.26 KN／m3（每立方钢筋砼钢筋自重）3、地基参数地基承载力标准值取170 KN／m2基础底面面积取50mm×50mm4、木方参数：木方的宽度100mm木方的高度50mm木方的弹性模量为E=7650N／mm2木方自重0.3KN／m2木方的顺纹抗剪强度取f t=1.87N／mm2木方的抗弯强度取f w=17.9N／mm2木方的截面惯性矩I：I=bh3/12=1003×50／12=4.17×106mm4木方的截面抵抗矩W：W= bh2/6=1002×50／6=8.33×104mm35、面板参数：面板厚为18mm面板的顺纹抗剪强度取f t=1.87N／mm2面板的抗弯强度取f w=37N／mm2面板的弹性模量为E=9898N／mm2面板的截面惯性矩I：I=bh3/12=1220×183／12=5.93×105mm4面板的截面抵抗矩wW= bh2/6=1220×182／6=6.6×104mm36、其他参数：搭设高度取8.7m伸出长度取0.30m钢管规格：Φ48mm×3.0mm钢管立杆净截面面积（cm2）：A＝424mm2，钢管截面抵抗矩WW＝3.14×（484-424）÷32÷48=4491mm3，钢管截面惯性矩I：I＝3.14×（484-424）÷64=1.08×105mm4，钢管的弹性模量E＝2.1×105N/mm2，钢管的抗弯强度取ff＝215 N/mm2钢管抗剪强度取f t=120N／mm2（二）、模板面板计算按三跨连续梁计算，其计算简图如下所示：荷载计算：恒荷载设计值：g=0.42+31.86+1.51=33.79KN／m2活荷载设计值：q=3+4.8=7.8 KN／m2荷载总设计值：g+q=33.79+7.8=41.59KN／m2内力计算：按三等跨连续梁计算内力(为简化起见，凡超过三跨的模板均按三跨连续计算)，本结构为受弯结构，需要验算其抗弯强度、抗剪强度和刚度，根据荷载组合要求。

模板支撑体系计算
书
1
2020年4月19日
模板支撑体系计算书
计算依据：
1、《建筑施工模板安全技术规范》JGJ162-
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－
3、《混凝土结构设计规范》GB 50010-
4、《建筑结构荷载规范》GB 50009-
5、《钢结构设计规范》GB 50017-
一、工程属性
二、荷载设计
2
2020年4月19日
三、模板体系设计
设计简图如下：
3
2020年4月19日
平面图
4 2020年4月19日
立面图
四、面板验算
面板类型覆面木胶合板面板厚度t(mm) 14
面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5
面板弹性模量E(N/mm2) 5400
取单位宽度b=1000mm，按三等跨连续梁计算：
W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.667mm4
q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×
5
2020年4月19日。

地铁主体结构高大模板支架专项施工方案(附计算书)项目背景地铁在城市的快速发展中起到了至关重要的作用，而地铁主体结构的建设涉及到许多复杂的工程技术问题。

其中，高大模板支架是地铁主体结构建设中的重要组成部分，其施工方案的设计和实施对地铁工程的进展具有至关重要的影响。

本文旨在对地铁主体结构高大模板支架专项施工方案进行详细的分析和讨论，并附上相关的计算书，以确保施工的顺利进行。

施工方案概述目标本项目的主要目标是设计一个高效、安全和经济的模板支架专项施工方案，保证地铁主体结构的稳定性和持久性。

方案内容1.确定施工工艺：根据地铁主体结构的设计要求和具体情况，确定最佳的施工工艺，包括施工流程、工序和施工方法等。

2.材料选用：选择优质的材料用于模板支架的制作，保证施工的质量和安全性。

3.设计支架结构：根据地铁主体结构的实际情况和需求，设计合适的支架结构，保证支撑的稳定性和承重能力。

4.安全措施：在施工过程中，加强安全监管，采取有效措施保障工人和周围居民的安全。

模板支架施工流程1.确定支架位置：根据设计图纸和地铁主体结构的要求，确定支架的具体位置和布置方案。

2.制作模板支架：按照设计要求和计算书中的数据，制作模板支架的各个部分，确保质量和精度。

3.安装支架：将制作好的支架部件按照设计要求组装安装到地铁主体结构的指定位置，确保支撑的牢固和稳定。

4.调试测试：在支架安装完成后，进行必要的调试和测试工作，确认支架的安全性和稳定性。

5.完成验收：经过调试测试合格后，对支架进行验收，确保施工符合设计要求和标准。

计算书附录本文附上了地铁主体结构高大模板支架的相关计算书，包括但不限于以下内容：•支架的设计参数和要求•材料的选用和强度计算•支架结构的承载能力计算•支架的抗震和稳定性计算•施工过程中的负荷计算和安全系数分析结论通过本文的详细分析和讨论，我们设计了一个相对完备的地铁主体结构高大模板支架专项施工方案，并附上了相关的计算书，为地铁工程的顺利进行提供了可靠的依据和支持。

近年来，全国范围内发生因模板高支架坍塌而导致重大恶性事故多起，因此对此方面的安全监理工作应特别引起施工现场人员的重视。

根据《建设工程安全生产管理条例》和建设部建质〔2004〕213号文件《危险性较大工程安全专项施工方案编制及专家论证审查办法》要求，模板工程施工前施工单位应当单独编制安全专项施工方案，对水平砼构件模板支撑系统高度超过8m或跨度超过18m，施工总荷载大于10KN/m2或集中荷载大于15KN/m2的模板支撑系统必须由建筑施工企业组织不少于5人的专家组，对编制的安全专项施工方案进行论证审查。

1. 工程概况由南京图腾置业发展有限公司开发的大观·天地MALL项目位于南京市下关区建宁路300号，东邻阅江楼、静海寺，西面热河路，北抵郑和路，为阅江楼旅游观光风景区的一个重要组成部分。

中庭大圆井字梁，截面500×2000，跨度27m，支模架高度17m；影剧院屋面梁截面550×2100，板厚200，跨度17m，支模架高度11m。

2. 高支架搭设方案结合本工程的结构形式和施工特点（26-35轴线屋顶构架模板支撑体系属于大跨度高支模，其搭设方案：2.1整体钢管排架采用48×3.0钢管，竖向立杆间距不大于800×800，水平连杆双向在离楼面上150设扫地杆，以上水平连杆1500每步设置，大圆弧处井字量扫地杆150设置，以上每步1450到-0.1顶紧再按每步1450到 5.7顶紧再每步1200到梁底。

小影剧院550×2100的每步1250到15.7处顶紧每步1250到梁底。

支撑架与整体排架连接要连接牢固。

2.2框架梁小影剧院550×2100实行梁宽方向竖向立杆间距500+300+500即两侧从楼面到楼板底及梁顶面，中间加二根立杆从楼面到梁底，顺梁方向立杆间距统一按800设置，如果梁底中间加一根立杆从楼面到梁底，顺梁方向立杆间距按400设置，梁处水平杆按每步1250搭设在中间砼梁顶紧支撑架与整体排架连接处要连接牢固。

模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性风荷载参数:荷载系数参数表:设计简图如下:模板设计平面图模板设计立面图四、面板验算楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。

W = bh2/6=1000x13x13/6 = 28166.667mm3, I = bh3/12=1000x13x13x13/12 = 183083.333mm4承载能力极限状态% = 丫。

”1.35'5 +(G2k+G3k)xh)+1.4x/x(Q1k + Q2k)]xb=1x[1.35x(0.1+(24+1.1)x0.4)+1.4x0.9x2.5]x1=16.839kN/m正常使用极限状态q=(Y G(G1k +(G2k+G3k)xh))xb =(1x(0.1+(24+1.1)x0.4))x1 =10.14kN/m计算简图如下：W? TV?瞥HIP"」闻,,1、强度验算M max=q1l2/8 = 16.839x0.252/8 = 0.132kN-mo=M /W=0.132x106/28166.667 = 4.671N/mm2S[f] = 15N/mm2 max满足要求！2、挠度验算v max=5ql4/(384EI)=5x10.14x2504/(384x10000x183083.333)=0.282mmv=0.282mm<[v] = L/400=250/400 = 0.625mm满足要求！五、小梁验算q1 = 丫。

>1.'。

+(5+%9)+1.4*限9比+Q2k)]xb=1x[1.35x(0.3+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.277kN/m因此，q1静=Y0x1.35x(G1k +(G2k+G3k)xh)xb=1x1.35x(0.3+(24+1.1)x0.4)x0.25 = 3.49kN/m q1活=Y0x1.4xW c x(Q1k + Q2k)xb=1x 1.4x0.9x2.5x0.25 = 0.787kN/m 计算简图如下：1、强度验算M1= 0.125q1静L2+0.125q1 活L2=0.125x3.49x0.92+0.125x0.787x0.92=0.433kN-mM2 = q1L12/2=4.277x0.32/2 = 0.192kN-mM max=max[M], M2] =max[0.433, 0.192] = 0.433kN-m gM max/W=0.433x106/42667=10.15N/mm2<[f]=15.444N/mm2 满足要求！2、抗剪验算V1= 0.625q1静L+0.625q1活L=0.625x3.49x0.9+0.625x0.787x0.9 = 2.406kNV2=q1L[=4.277x0.3 = 1.283kNV max=max[V], V2]=max[2.406, 1.283] =2.406kNT max=3V max/(2bh0)=3x2.406x1000/(2x40x80) = 1.128N/mm2<[T]=1.782N/mm2 满足要求！3、挠度验算q=(Y G(G1k +(G2k+G3k)xh))xb=(1x(0.3+(24+1.1)x0.4))x0.25 = 2.585kN/m挠度,跨中v max=0.521qL4/(100EI)=0.521x2.585x9004/(100x9350x170.667x104) = O.554mm<[v]=L/400=900/400=2.25mm；悬臂端v max= ql14/(8EI)=2.585x3004/(8x9350x170.667x104) = 0.164mm<[v]=2xl1/400 = 2x300/400= 1.5mm满足要求！六、主梁验算1、小梁最大支座反力计算q1 = Y0x[L35x(G ik +(G2k+G3k)xh)+1.4x%x(Q ik +Q2k)]xb=1x[1.35x(0.5+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.345kN/mq1 静=Y0x1.35x(G1k +(G2k+G3k)xh)xb = 1x1.35x(0.5+(24+1.1)x0.4)x0.25 = 3.557kN/mq1活=丫/1.4*限91k + Q2k)xb =1x1.4x0.9x2.5x0.25 = 0.787kN/mq2= (Y G(G1k +(G2k+G3k)xh))xb=(1x(0.5+(24+1.1)x0.4))x0.25 = 2.635kN/m承载能力极限状态按二等跨连续梁，R max=1.25q1L=1.25x4.345x0.9=4.888kN按二等跨连续梁按悬臂梁，R1= (0.375%静+0.437q1活)L +q1l1= (0.375x3.557+0.437x0.787)x0.9+4.345x0.3 = 2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R=max[R max，RJx0.6 = 2.933kN;正常使用极限状态按二等跨连续梁，R'max = 1.25q2L= 1.25x2.635x0.9 = 2.964kN按二等跨连续梁悬臂梁，R'1= 0.375q2L +qj = 0.375x2.635x0.9+2.635x0.3 =1.68kNR'=max[R'max，R'Jx0.6 = 1.779kN;计算简图如下：2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN主梁计算简图一2、抗弯验算gM max/W=0.865x106/4490=192.748N/mm2s[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)T max=2V max/A=2x6.664x1000/424 = 31.436N/mm2<[i]=125N/mm2满足要求！4、挠度验算跨中v max=0.974mms[v]=900/400=2.25mm悬挑段v max=0.332mmS[v]=2x150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算按上节计算可知，可调托座受力N=11.064/0.6=18.44kNS[N] = 30kN 满足要求！八、立杆验算1、长细比验算l o=k|i(h+2a)=1x1.1x(1500+2x250)=2200mmX=l o/i=2200/15.9=138.365<[X]=230 满足要求！2、立杆稳定性验算考虑风荷载：l0=k|i(h+2a)=1.155x1.1x(1500+2x250)=2541mm九=l0/i=2541.000/15.9=159.811查表得，叼=0.277M wd=Y0xw w Y Q M wk二Y0xw w Y Q(C2w k l a h2/10)=1x0.9x1.4x(1x0.024x0.9x1.52/10)=0.006kN-m N d=Max[R1,R2,R3，R4]/0.6+1xy G xqxH=Max[8.001,11.064,11.064,8.001]/0.6+1x1.35x0.15x4=19.25kNf d=N d/(91A)+M wd/W =19.25x103/(0.277x424)+0.006x106/4490=165.266N/mm2<[o]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条：支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1<3满足要求！十、架体抗倾覆验算风荷栽fl制示甘国支撑脚手架风线荷载标准值:4.=1/、=0.9*0.111=0.1四加：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= 1a xH m X Wmk=0.9x 1.5x0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M卜：okM ok=0.5H2q wk+HF wk=0.5x42x0.1+4x0.22=1.679kN.m参考《规范》GB51210-2016第6.2.17条：B21a(g k1+8卜/冯占应以g k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk一支撑脚手架计算单元上集中堆放的物料自重标准值kNbj——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB21a(g k1+ g k2)+2SG jk b j =B21a[qH/(1a x1b)+G1k H2xG jk xB/2=42x0.9x[0.15x4/(0.9x0.9)+0.5]+2x1x4/2=21.867kN. m>3y0M ok =3x1x1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：P h=1，f t=0.992N/mm2，”=1，h0=h-20=380mm，u m =2[(a+h0)+(b+h0)]=2120mm F=(0.7Pf +0.25oh t pc)nu m h0=(0.7x1x0.992+0.25x0)x1x2120x380/1000=559.409kNNF1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=11.078N/mm2，氏=1，P i=(A b/A l)i/2=[(a+2b)x(b+2b)/(ab)]i/2=[(400)x(300)/(200x100)]i/2=2.449A =ab=20000mm2inF=1.35P c P l f c A ln=1.35x1x2.449x11.078x20000/1000=732.657kN>F1=19.25kN 满足要求！。

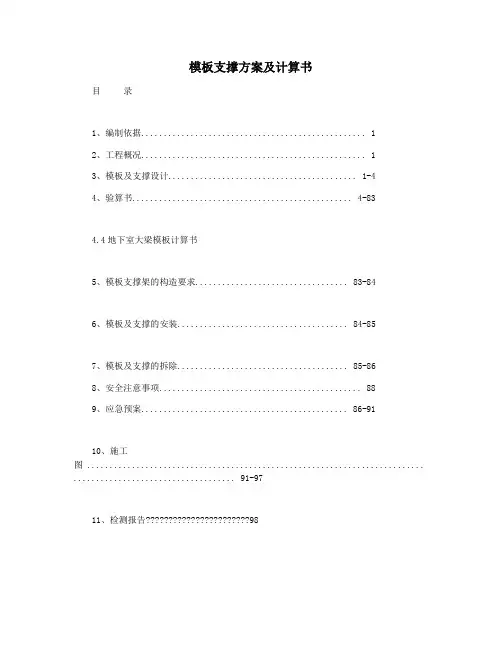

模板支撑方案及计算书目录1、编制依据 (1)2、工程概况 (1)3、模板及支撑设计.......................................... 1-44、验算书................................................. 4-834.4地下室大梁模板计算书5、模板支撑架的构造要求.................................. 83-846、模板及支撑的安装...................................... 84-857、模板及支撑的拆除...................................... 85-868、安全注意事项 (88)9、应急预案.............................................. 86-9110、施工图 ........................................................................... .................................... 91-9711、检测报告???????????????????????98模板支撑系统专项方案1.编制依据 1.1施工图纸图纸名称 1.2主要规范、规程规范、规程名称砼结构施工质量验收规范建筑施工模板安全技术规范建筑施工扣件式钢管脚手架安全技术规范 1.3施工组织设计施工组织设计名称编制日期编制人规范、规程编号GB50204―2002 J GJ 162-2021 JGJ130-2001 设计单位 2.工程概况本工程位于 ****************************************工程为地下一层、地上二～三层，地上部分建筑高度9.5米。

本工程的主要高大模板部位为:①、第一层24～27轴/G～N轴中庭，高度为10.9m，梁截面最大为350×1300 mm，板厚为100mm。

模板支撑体系计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 14面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.6 67mm4q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]×1＝29.77 kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]×1＝28.006kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×1＝23.05kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×28.006×0.12+0.117×1.764×0.12＝0.03kN·m σ＝M max/W＝0.03×106/32666.667＝0.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×23.05×1004/(100×5400×228666.667)＝0.013mm≤[ν]＝L/250＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×28.006×0.1+0.45×1.764×0.1＝1.2kNR2=R3=1.1q1静L+1.2q1活L=1.1×28.006×0.1+1.2×1.764×0.1＝3.292kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×23.05×0.1＝0.922kNR2'=R3'=1.1q2L=1.1×23.05×0.1＝2.536kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.2/1＝1.2kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b =Max[3.292,3.292]/1= 3.292kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.2/1＝1.2kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.3/3 =0.024kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×(0.5-0.3/2)/2×1=1.105kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×((1-0.5)-0.3/2)/2×1=1.105kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.2+0.024+0.474+1.105=2.803kN/m中间小梁荷载q中= q1中+ q2=3.292+0.024=3.317kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.2+0.024+0.474+1.105=2.803kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.803,3.317,2.803]=3.317kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.922/1＝0.922kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[2.536,2.536]/1= 2.536kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.922/1＝0.922kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.9-0.12)=0.39kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.9-0.12)=0.39kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.5-0.3/2)/2×1=0.61 5kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((1-0.5)-0.3/2)/2×1=0 .615kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.922+0.02+0.39+0.615=1.947kN/m中间小梁荷载q中'= q1中'+ q2'=2.536+0.02=2.556kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.922+0.02+0.39+0.615=1.947kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.947,2.556,1.947]=2.556kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.317×0.52，0.5×3.317×0.32]＝0.149kN·mσ=M max/W=0.149×106/32667=4.569N/mm2≤[f]=11.44N/m m2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×3.317×0.5，3.317×0.3]＝0.995kNτmax=3V max/(2bh0)=3×0.995×1000/(2×40×70)＝0.533N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×2.556×5004/(384×7040×114.333×104)＝0.258mm≤[ν]＝l1/250＝500/250＝2mmν2＝q'l24/(8EI)＝2.556×3004/(8×7040×114.333×104)＝0.322mm≤[ν]＝2l2/250＝2×300/2 50＝2.4mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[3.317×0.5,0.5×3.317×0.5+3.317×0.3]=1.824kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.542kN,R2=1.824kN,R3=1.824kN,R4=1.5 42kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[2.556×0.5,0.5×2.556×0.5+2.556×0.3]=1.406kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.071kN,R2'=1.406kN,R3'=1.406kN,R4'=1.071kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.891、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.141×106/4120=34.284N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.366kNτmax=2V max/A=2×3.366×1000/384＝17.532N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.056mm≤[ν]＝L/250＝334/250＝1.336mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.295kN，R2=3.661kN，R3=3.661kN，R4=0.295kN正常使用极限状态支座反力依次为R1'=0.224kN，R2'=2.701kN，R3'=2.701kN，R4'=0.224kN七、2号主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89主梁计算方式三等跨连续梁可调托座内主梁根数 1P＝max[R2，R3]=Max[3.661，3.661]=3.661kN，P'＝max[R2'，R3']＝Max[2.701，2.7 01]=2.701kN1、抗弯验算2号主梁弯矩图(kN·m)σ=M max/W=0.641×106/4120=155.509N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算2号主梁剪力图(kN)V max＝2.38kNτmax=2V max/A=2×2.38×1000/384＝12.394N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算2号主梁变形图(mm)νmax＝1.533mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算极限承载能力状态支座反力依次为R1=4.942kN，R2=7.871kN，R3=7.871kN，R4=4.942kN立柱所受主梁支座反力依次为R2=7.871/1=7.871kN，R3=7.871/1=7.871kN八、纵向水平钢管验算钢管截面类型(mm) Φ48×2.7钢管计算截面类型(mm) Φ48×2.7钢管截面面积A(mm2) 384 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 9.89钢管截面抵抗矩W(cm3) 4.12 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 125P＝max[R1，R4]=0.295kN，P'＝max[R1'，R4']＝0.224kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.052×106/4120＝12.531N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝0.192kNτmax＝2V max/A=2×0.192×1000/384＝0.999N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.127mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算支座反力依次为R1=0.398kN，R2=0.634kN，R3=0.634kN，R4=0.398kN同理可得：两侧立柱所受支座反力依次为R1=0.634kN，R4=0.634kN九、可调托座验算荷载传递至立柱方式可调托座2 可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R4]＝max[0.634,0.634]＝0.634kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝7.871kN≤[N]=30kN满足要求！十、立柱验算1、长细比验算l0=h=1500mmλ=l0/i=1500/16=93.75≤[λ]=150长细比满足要求！查表得，φ＝0.6412、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.29×1×1.52/10＝0.074kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.9)+1.4×0.9×2]×1＝27.162kN/m2)小梁验算q1＝max{1.098+0.9×1.2×[(0.3-0.1)×0.3/3+0.5×(0.9-0.12)]+0.9×[1.2×(0.5+(24+1.1)×0.1 2)+1.4×0.9×1]×max[0.5-0.3/2，(1-0.5)-0.3/2]/2×1，3.01+0.9×1.2×(0.3-0.1)×0.3/3}=3.0 32kN/m同上四～八计算过程，可得：R1＝0.574kN，R2＝7.003kN，R3＝7.003kN，R4＝0.574kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+0.9×1.2×0.15×(31.2-0.9)+M w/l b ＝max[0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+0.5-0.3/2)/2×1，7.003，7. 003，0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+1-0.5-0.3/2)/2×1]+4.909+0.074/1＝11.985kNf＝N/(φA)+M w/W＝11985.215/(0.641×384)+0.074×106/4120＝66.653N/mm2≤[f]＝205 N/mm2满足要求！十一、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=31.2/20=1.56＜3满足要求，不需要进行抗倾覆验算！十二、立柱支承面承载力验算F1=N=11.985kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=1500mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×1500×100/1000=90.09kN≥F1=1 1.985kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(1000)×(1350)/(100×450)]1/2=5.477，A ln=ab=45 000mm2F=1.35βcβl f c A ln=1.35×1×5.477×7.488×45000/1000=2491.568kN≥F1=11.985kN 满足要求！Ｑ235A钢管轴心受压构件的稳定系数。

模板支架计算书一、概况：现浇钢筋砼楼板，板厚（max=160mm），最大梁截面为300×600mm，沿梁方向梁下立杆间距为800mm，最大层高4.7m，施工采用Ф48×3.5mm钢管搭设滿堂脚手架做模板支撑架，楼板底立杆纵距、横距相等，即la＝lb＝1000mm，步距为1.5m，模板支架立杆伸出顶层横杆或模板支撑点的长度a＝100mm。

剪力撑脚手架除在两端设置，中间隔12m －15m设置。

应支3－4根立杆，斜杆与地面夹角450－600。

搭设示意图如下：二、荷载计算：1.静荷载楼板底模板支架自重标准值：0.5KN/m3楼板木模板自重标准值：0.3KN/m2楼板钢筋自重标准值：1.1KN/m3浇注砼自重标准值：24KN/m32.动荷载施工人员及设备荷载标准值：1.0KN/m2掁捣砼产生的荷载标准值：2.0KN/m2架承载力验算：大横向水平杆按三跨连续梁计算，计算简图如下：q作用大横向水平杆永久荷载标准值：qK1=0.3×1＋1.1×1×0.16＋24×1×0.16＝4.32KN/m作用大横向水平杆永久荷载标准值：q1＝1.2qK1＝1.2×4.32＝5.184KN/m作用大横向水平杆可变荷载标准值：qK2＝1×1＋2×1＝3KN/m作用大横向水平杆可变荷载设计值：q2＝1.4qK2＝1.4×3＝4.2KN/m大横向水平杆受最大弯矩M＝0.1q1Ib2+0.117q2Ib2=0.1×5.184×12+0.117×4.2×12=1.01KN/m抗弯强度：σ＝M/W＝1.01×106/5.08×103＝198.82N/m2＜205N/m2＝f滿足要求挠度：V＝14×（0.667q1＋0.99qK2）/100EI＝14×（0.667×5.184＋0.99×3）/100×2.06×105×12.19×104＝2.6mm＜5000/1000＝5mm滿足要求3.扣件抗滑力计算大横向水平杆传给立杆最大竖向力R=1.1q1Ib＋1.2q2Ib＝1.1×5.184×1＋1.2×4.2×1＝10.74KN＞8KN，不能滿足，应采取措施，紧靠立杆原扣件下立端，增设一扣件，在主节点处立杆上为双扣件，即R＝10.74KN ＜16KN，滿足要求。

模板及支撑计算书一、楼板模板计算楼板厚度200mm 和100mm ，模板板面采用12mm 高强度竹木模板，次龙骨采用50×100mm ，E=104 N/mm 2，I=bh 3/12=50×1003/12=4.16×104mm 4，方木主龙骨采用100×100方木。

1、 荷载计算：模板及支架自重标准值： 0.3KN/m 2混凝土标准值： 24KN/m 2钢筋自重标准值： 1.1 KN/m 2施工人员及设备荷载标准值： 2.5 KN/m 2楼板按100mm 厚计算荷载标准值： F 1= 0.3+24×0.1+1.1+2.5=6.3KN荷载标准值： F 2=（0.3+24×0.1+1.1）×1.2+2.5×1.4=8.06KN楼板按200mm 厚计算荷载标准值： F 3= 0.3+24×0.2+1.1+2.5=8.7KN荷载标准值： F 4= （0.3+24×0.2+1.1）×1.2+2.5×1.4=10.94KN2、 计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm 。

（1）板厚按200mm 算：按抗弯强度验算M=1/8q 1l 2 1 σ=M/W ≤f m式中：M ——弯距设计值（N •mm ）q 1____作用在顶板模板上的均布荷载（N/mm ）q 1=F 4×0.2=10.94×0.2=2.19KN/ml ——次龙骨间距σ——受弯应力设计值（N/mm 2）W ——截面抵抗矩=1/6bh 2f m ——模板的抗弯强度设计值（N/mm 2）取11 N/mm 2σ=M/W ≤f m1 8q 1l 211 6bh 22l 1按模板的刚度要求，最大变形值为模板设计跨度的1250ω= 0.667×ql 4 ≤1 250100EIq ——作用在模板上的均布荷载（N/mm ）E ——模板的弹性模量（N/mm 2），E=1×104 N/mm 2I ——模板的惯性截面矩，I= 1 12bh 2=5.62×104mm 4100×5.62×104×104 0.677×2.38×200取抗弯承载力，刚度要求计算的小值，l=519mm 。

14m标高300x700梁模板钢管支撑架计算书梁模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《混凝土结构工程施工规范》(GB506666-2011)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》(GB 50005━2003)、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)等编制。

模板支架搭设高度为14.00米，基本尺寸为：梁截面 B×D=300mm×700mm，梁两侧楼板厚度0mm，梁支撑立杆的横距(跨度方向) l=0.90米，立杆的步距 h=1.50米，梁底布置3道龙骨，梁底小横杆间距0.450m，梁底增加1道承重立杆。

梁顶托采用单钢管: 48×3.0。

立杆上端伸出至模板支撑点长度：0.30米。

采用的钢管类型为48×3.0，采用扣件连接方式。

梁模板支撑架立面简图一、模板面板计算使用模板类型为：胶合板15㎜厚。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板按照多跨连续梁计算。

(1)钢筋混凝土板自重(kN/m)：q11 = 25.500×0.700×0.450=8.032kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.500×0.450×(2×0.700+0.300)/0.300=1.275kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×0.450=1.125kN/m均布线荷载标准值为：q = 25.500×0.700×0.450+0.500×0.450×(2×0.700+0.300)/0.300=9.307kN/m均布线荷载设计值为：q1 = 1.0×[1.35×(8.032+1.275)+1.4×0.9×1.125]=13.983kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 45.00×1.50×1.50/6 = 16.88cm3；I = 45.00×1.50×1.50×1.50/12 = 12.66cm4；施工荷载为均布线荷载：计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为N1=0.787kNN2=2.622kNN3=0.787kN最大弯矩 M1 = 0.039kN.m(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.039×1000×1000/16875=2.330N/mm2面板的抗弯强度设计值 [f]，取12.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值q = 9.31kN/m为设计值。

碗扣钢管楼板模板支架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为4.4m，立杆的纵距 b=0.90m，立杆的横距 l=1.20m，立杆的步距 h=1.50m。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

方钢50×50mm，间距300mm，抗弯强度215.0N/mm2，弹性模量190000.0N/mm2。

梁顶托采用100×100mm木方。

模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载2.00kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.100×0.350×0.900+0.300×0.900=8.176kN/m活荷载标准值 q2 = (0.000+2.000)×0.900=1.800kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×8.176+1.40×1.800)×0.300×0.300=0.111kN.m经计算得到面板抗弯强度计算值 f = 0.111×1000×1000/48600=2.284N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×8.176+1.4×1.800)×0.300=2.220kN截面抗剪强度计算值 T=3×2220.0/(2×900.000×18.000)=0.206N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×8.176×3004/(100×6000×437400)=0.171mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑方钢的计算方钢按照均布荷载计算。

专家论证⾼⼤模板⽅案及计算书*****⼯程⾼⼤模板⽀撑系统施⼯⽅案1 编制依据《危险性较⼤的分部分项⼯程安全管理办法》（建质〔2009〕87号）；《建设⼯程⾼⼤模板⽀撑系统施⼯安全监督管理导则》（建质〔2009〕254号）；《混凝⼟结构⼯程施⼯规范》GB50666-2011；《建筑施⼯模板安全技术规范》（JGJ162-2008）；《建筑施⼯扣件式钢管脚⼿架安全技术规范》（JGJ130-2011）；《建筑施⼯临时⽀撑结构技术规范》（JGJ300-2013）《建筑施⼯安全检查标准》（JGJ59-2011）《建筑施⼯⾼处作业安全技术规范》（JGJ80-2016）；《混凝⼟结构设计规范》GB50010-2010；《建筑结构荷载规范》(GB 50009-2012)；《钢结构设计规范》(GB 50017-2003)；《江苏省建筑安装⼯程施⼯技术操作规程》（DGJ32/J30-2006）（第五分册：混凝⼟结构⼯程）; 《建筑施⼯⼿册》（第五版）；建设部、江苏省关于危险性较⼤⼯程专项施⼯⽅案及专家论证管理办法、规定；本⼯程施⼯图、施⼯组织设计。

计算软件：品茗模板安全专项施⼯⽅案设计软件V11.0.0.18803。

2、⼯程概况1、⼯程名称：2、设计单位：3、建设单位：4、监理单位：5、勘探单位：6、建筑地点：7、建筑⾯积：8、施⼯⼯期：9、主要建筑构造做法3 ⾼⼤模板部位⼯程结构概况本⼯程1#楼、2#楼、3#楼、4#楼4个区域模板⽀撑存在⾼⼤模板，具体详见以下3.1～3.3表：结构情况详见⽀撑平⾯、剖⾯图。

上述区域、部位属⾼⼤模板施⼯，须编制专项施⼯⽅案并经专家论证通过后实施。

4 施⼯准备及施⼯条件4.0.1 本⽅案应经专家论证通过，相关审核、审批程序完整；若⾼⼤模板部位发⽣结构设计变更，应重新编制⽅案，重新组织专家论证，经相关审核、审批程序后实施。

4.0.2 已对所有涉及的施⼯班组操作⼈员及其他有关⼈员按本⽅案的要求进⾏全⾯的、有针对性的交底，使每⼀个⼈员均熟悉了解⼯程施⼯的每⼀细节和质量要求；4.0.3 操作⼈员（持证架⼦⼯）资格审查（实际操作⼈员⼈证相符）、承重构件（钢管、扣件、⽀托）进场验收、见证取样复试合格，符合本⽅案要求，相关资料齐全；4.0.4 ⾼⼤模板⽀架地基符合本⽅案要求；4.0.5 对近、中、远期天⽓情况应充分掌握；5 总体施⼯顺序要求5.1 四周及⾼⼤模板范围内竖向结构施⼯要求⾼⼤模板范围内及四周下部结构柱、梁先⾏单独施⼯⾄⾄⾼⼤模板结平梁底(留施⼯缝)，在⾼⼤模板结平混凝⼟浇捣时这些结构柱混凝⼟强度不⼩于设计的75%。

板模板(扣件钢管高架)计算书说明：该方案是对原脚手架方案的补充高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范和《扣件式钢管模板高支撑架设计和使用安全》编制。

一、参数信息:1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):5.86；采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑；扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；木方的间隔距离(mm):250.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；5.楼板参数楼板的计算厚度(mm):100.00；图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W = 100×1.82/6 = 54 cm3；I = 100×1.83/12 = 48.6 cm4；模板面板的按照三跨连续梁计算。

面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 25×0.1×1+0.35×1 = 2.85 kN/m；(2)活荷载为施工人员及设备荷载(kN)：q2 = 2.5×1= 2.5 kN/m；2、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:其中：q=1.2×2.85+1.4×2.5= 6.92kN/m最大弯矩M=0.1×6.92×0.252= 0.043 kN·m；面板最大应力计算值σ= 43250/54000 = 0.801 N/mm2；面板的抗弯强度设计值 [f]=13 N/mm2；面板的最大应力计算值为 0.801 N/mm2小于面板的抗弯强度设计值13 N/mm2,满足要求!3、挠度计算挠度计算公式为其中q = 2.85kN/m面板最大挠度计算值 v = 0.677×2.85×2504/(100×9500×4166666.667)=0.002 mm；面板最大允许挠度 [V]=250/ 250=1 mm；面板的最大挠度计算值 0.002 mm 小于面板的最大允许挠度 1 mm,满足要求!三、模板支撑方木的计算:方木按照三跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为:W=5×10×10/6 = 83.33 cm3；I=5×10×10×10/12 = 416.67 cm4；方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1= 25×0.25×0.1 = 0.625 kN/m；(2)模板的自重线荷载(kN/m):q2= 0.35×0.25 = 0.088 kN/m ；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：p1 = 2.5×0.25 = 0.625 kN/m；2.强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 1.2 × (q1 + q2)+ 1.4 ×p1 = 1.2×(0.625 + 0.088)+1.4×0.625 = 1.73 kN/m；最大弯矩 M = 0.1ql2 = 0.1×1.73×12 = 0.173 kN.m；最大支座力 N = 1.1×q×l = 1.1 × 1.73×1 = 1.903 kN ；方木最大应力计算值σ= M /W = 0.173×106/83333.33 = 2.076 N/mm2；方木的抗弯强度设计值 [f]=13.000 N/mm2；方木的最大应力计算值为 2.076 N/mm2小于方木的抗弯强度设计值13 N/mm2,满足要求!3.抗剪验算：截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力: Q = 0.6×1.73×1 = 1.038 kN；方木受剪应力计算值 T = 3 ×1.038×103/(2 ×50×100) = 0.311 N/mm2；方木抗剪强度设计值 [T] = 1.4 N/mm2；方木的受剪应力计算值 0.311 N/mm2小于方木的抗剪强度设计值1.4 N/mm2，满足要求!4.挠度验算:最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载 q = q1 + q2 = 0.712 kN/m；最大挠度计算值ω= 0.677×0.712×10004 /(100×9500×4166666.667)= 0.122 mm；最大允许挠度 [V]=1000/ 250=4 mm；方木的最大挠度计算值 0.122 mm 小于方木的最大允许挠度 4 mm,满足要求!四、木方支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P = 1.903 kN；。
