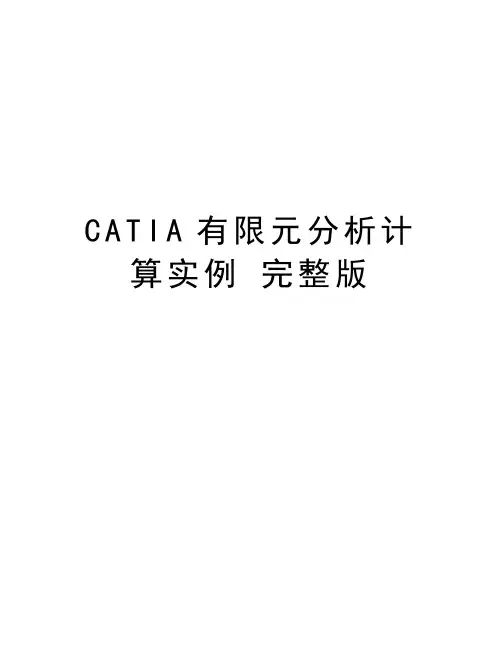

C A T I A有限元分析计算实例完整版CATIA有限元分析计算实例CATIA有限元分析计算实例11.1例题1 受扭矩作用的圆筒11.1-1划分四面体网格的计算(1)进入【零部件设计】工作台启动CATIA软件。
单击【开始】→【机械设计】→【零部件设计】选项,如图11-1所示,进入【零部件设计】工作台。
图11-1单击【开始】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框,如图11-2所示。
在对话框内输入新的零件名称,在本例题中,使用默认的零件名称【Part1】。
点击对话框内的【确定】按钮,关闭对话框,进入【零部件设计】工作台。
(2)进入【草图绘制器】工作台在左边的模型树中单击选中【xy平面】, 如图11-3所示。
单击【草图编辑器】工具栏内的【草图】按钮,如图11-4所示。
这时进入【草图绘制器】工作台。
图11-2【新建零部件】对话框图11-3单击选中【xy平面】(3)绘制两个同心圆草图点击【轮廓】工具栏内的【圆】按钮,如图11-5所示。
在原点点击一点,作为圆草图的圆心位置,然后移动鼠标,绘制一个圆。
用同样分方法再绘制一个同心圆,如图11-6所示。
图11-4【草图编辑器】工具栏图11-5【轮廓】工具栏下面标注圆的尺寸。
点击【约束】工具栏内的【约束】按钮,如图11-7所示。
点击选择圆,就标注出圆的直径尺寸。
用同样分方法标注另外一个圆的直径,如图11-8所示。
图11-6两个同心圆草图图11-7【约束】工具栏双击一个尺寸线,弹出【约束定义】对话框,如图11-9所示。
在【直径】数值栏内输入100mm,点击对话框内的【确定】按钮,关闭对话框,同时圆的直径尺寸被修改为100mm。
用同样的方法修改第二个圆的直径尺寸为50mm。
修改尺寸后的圆如图11-10所示。
图11-8标注直径尺寸的圆草图图11-9【约束定义】对话框(4)离开【草图绘制器】工作台点击【工作台】工具栏内的【退出工作台】按钮,如图11-11所示。

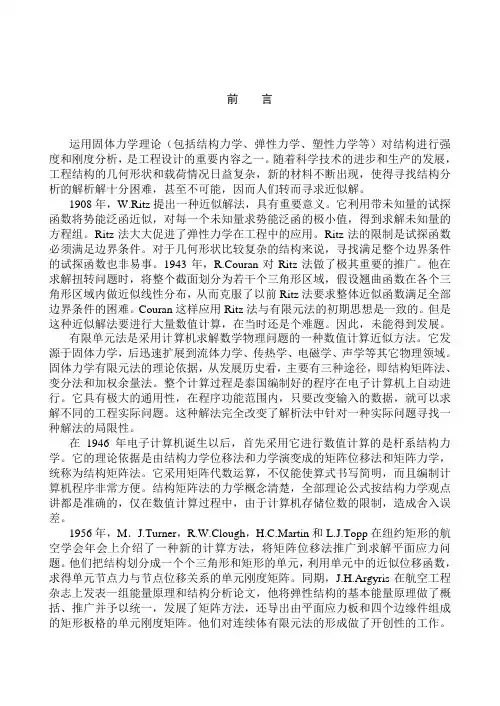

前言运用固体力学理论(包括结构力学、弹性力学、塑性力学等)对结构进行强度和刚度分析,是工程设计的重要内容之一。
随着科学技术的进步和生产的发展,工程结构的几何形状和载荷情况日益复杂,新的材料不断出现,使得寻找结构分析的解析解十分困难,甚至不可能,因而人们转而寻求近似解。
1908年,W.Ritz提出一种近似解法,具有重要意义。
它利用带未知量的试探函数将势能泛函近似,对每一个未知量求势能泛函的极小值,得到求解未知量的方程组。
Ritz法大大促进了弹性力学在工程中的应用。
Ritz法的限制是试探函数必须满足边界条件。
对于几何形状比较复杂的结构来说,寻找满足整个边界条件的试探函数也非易事。
1943年,R.Couran对Ritz法做了极其重要的推广。
他在求解扭转问题时,将整个截面划分为若干个三角形区域,假设翘曲函数在各个三角形区域内做近似线性分布,从而克服了以前Ritz法要求整体近似函数满足全部边界条件的困难。
Couran这样应用Ritz法与有限元法的初期思想是一致的。
但是这种近似解法要进行大量数值计算,在当时还是个难题。
因此,未能得到发展。
有限单元法是采用计算机求解数学物理问题的一种数值计算近似方法。
它发源于固体力学,后迅速扩展到流体力学、传热学、电磁学、声学等其它物理领域。
固体力学有限元法的理论依据,从发展历史看,主要有三种途径,即结构矩阵法、变分法和加权余量法。
整个计算过程是泰国编制好的程序在电子计算机上自动进行。
它具有极大的通用性,在程序功能范围内,只要改变输入的数据,就可以求解不同的工程实际问题。
这种解法完全改变了解析法中针对一种实际问题寻找一种解法的局限性。
在1946年电子计算机诞生以后,首先采用它进行数值计算的是杆系结构力学。
它的理论依据是由结构力学位移法和力学演变成的矩阵位移法和矩阵力学,统称为结构矩阵法。
它采用矩阵代数运算,不仅能使算式书写简明,而且编制计算机程序非常方便。
结构矩阵法的力学概念清楚,全部理论公式按结构力学观点讲都是准确的,仅在数值计算过程中,由于计算机存储位数的限制,造成舍入误差。
Catia静态有限元分析-设计优化后杠支架
一.后杠受力分析;
后杠重量:m1=20Kg,假设后杠坐4人,则重量m2=4*75KG=300Kg,m=m1+m2=320Kg
后杠本体重心位置如图,后杠本体重心处受垂直方向的力为G=320*10=3200N;
重心
二.现有后杠支架受力情况;
后杠支架材质Q235,板厚5mm:
由图得出:
a. 受力最大位置加强板处,最大应力度为256 MPa>235 MPa,超出材料本身的屈服强度,所以该支架结构不满足使用要求;
三.优化后杠支架结构;
1)后杠支架方案1:增加一块3mm 的加强板;
支架t=5
加强板t=3 支架t=5
由图得出:
a. 受力最大位置加强板处,最大应力度为202 MPa<235 MPa,所以该支架结构满足使用要求;
2)后杠支架方案2:
由图得出:
a.受力最大位置加强板处,最大应力度为195MPa<235 MPa,所以该支架结构满足使用要求;
3)后杠支架案3:
由图得出:
a.受力最大位置加强板处,最大应力度为202 MPa<235 MPa,所以该支架结构满足使用要求;
所以优化后最佳方案为方案3,即可满足构件强度要求,重量较之其他的轻,成本较低。
CATIA有限元分析计算实例完整版CATIA是一种强大的三维建模和设计软件,广泛应用于制造和工程领域。
它具有一系列功能强大的工具,可以进行有限元分析(FEA)计算。
有限元分析是一种工程分析方法,用于模拟和评估物体在各种载荷和边界条件下的性能和行为。
下面是一个使用CATIA进行有限元分析的示例:1.首先,打开CATIA软件并创建一个新的零件文件。
选择适当的模板和单位。
2.在零件文件中创建几何形状。
可以使用CATIA的建模工具来创建复杂的几何形状,或者导入现有的几何数据。
3.完成几何形状后,选择有限元分析工作台并打开分析模块。
这将打开有限元分析的工具和界面。
4.网格划分:在分析模块中,选择网格划分工具。
这将自动将几何形状划分为小的有限元单元,以便进行计算。
可以选择不同的划分方法和网格密度,以满足特定的计算需求。
5.材料属性定义:选择材料定义工具,为每个划分单元指定适当的材料属性。
可以从材料库中选择现有材料,也可以手动输入自定义材料属性。
6.边界条件设定:选择边界条件工具,为模型的不同部分设置适当的边界条件。
这可能包括约束、载荷和外部条件等。
可以通过使用图形界面或数值输入来定义这些条件。
7.求解器选择和设置:选择合适的求解器,并根据需要进行设置。
CATIA提供了多种求解器选项,包括静态、动态、热力学和疲劳分析等。
8.运行计算:在完成所有前期设置和准备工作后,开始运行有限元分析计算。
CATIA将自动执行计算,并生成相应的结果。
9.结果评估:一旦计算完成,可以使用CATIA的结果评估工具来查看和分析计算结果。
这包括位移、应力、变形和应变等。
10.优化和改进:根据需要,可以根据计算结果进行优化和改进。
CATIA提供了自动优化和参数化建模工具,可以帮助用户更好地改进设计。
通过以上步骤,可以使用CATIA进行完整的有限元分析计算。
CATIA的有限元分析模块提供了一整套功能和工具,使用户能够轻松地模拟、分析和评估复杂的工程问题。
CATIA有限元工程结构分析引言有限元分析是一种用于工程结构和材料的计算方法,它将连续物体分割为许多小的有限元,然后通过数值方法对这些有限元进行计算,以模拟真实物体的行为。
CATIA是一种常用的三维建模和分析软件,它提供了强大的工具和功能,可用于进行有限元工程结构分析。
本文将介绍CATIA中有限元分析的基本原理、使用方法和应用场景,并讨论一些常见的有限元分析模型和技术。
有限元分析基本原理有限元分析的基本原理是将连续物体离散化为有限个小的、相互连接的有限元,并通过数值方法对这些有限元进行计算,以模拟物体的静态或动态行为。
在CATIA中,有限元分析主要涉及以下几个方面:1.几何建模:CATIA提供了丰富的建模工具,可以创建各种复杂的三维几何形状。
在有限元分析中,首先需要将实际物体的几何形状建模成CATIA中的几何实体,以供后续分析使用。
2.网格划分:在有限元分析中,连续物体被划分为许多小的有限元,这些有限元之间通过节点相连形成网格。
CATIA提供了网格划分工具,可以自动或手动将几何实体划分为网格。
3.材料特性定义:有限元分析需要定义物体的材料特性,例如弹性模量、泊松比和密度等。
CATIA提供了材料库和材料编辑工具,可以方便地定义和管理材料特性。
4.约束和加载条件设置:在有限元分析中,需要设置物体的约束条件和加载条件,以模拟外部加载对物体的影响。
CATIA提供了丰富的约束和加载条件设置工具,可以灵活地定义各种约束和加载条件。
5.计算和后处理:CATIA可以使用各种数值方法对有限元模型进行计算,并根据计算结果生成分析报告和可视化结果。
CATIA提供了强大的后处理功能,可以对分析结果进行可视化、动画展示和数据分析。
CATIA有限元分析使用方法CATIA的有限元分析功能主要通过工作台的“CAE”模块提供。
下面是进行CATIA有限元分析的基本步骤:1.建立几何模型:使用CATIA提供的3D建模工具创建物体的几何模型。

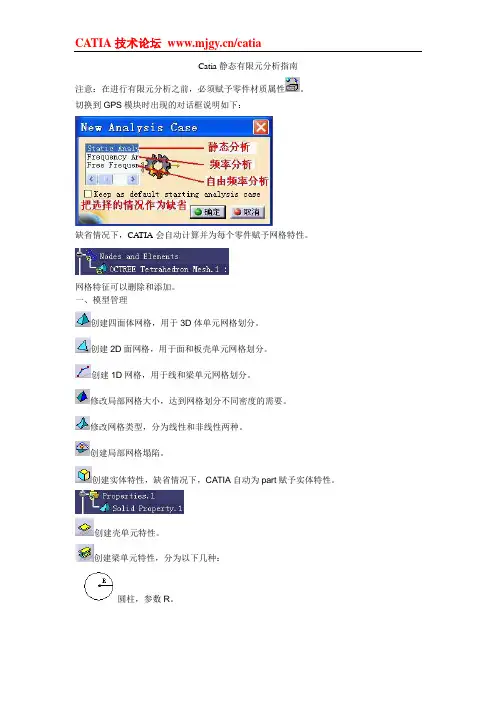

Catia静态有限元分析指南注意:在进行有限元分析之前,必须赋予零件材质属性。
切换到GPS模块时出现的对话框说明如下:缺省情况下,CATIA会自动计算并为每个零件赋予网格特性。
网格特征可以删除和添加。
一、模型管理创建四面体网格,用于3D体单元网格划分。
创建2D面网格,用于面和板壳单元网格划分。
创建1D网格,用于线和梁单元网格划分。
修改局部网格大小,达到网格划分不同密度的需要。
修改网格类型,分为线性和非线性两种。
创建局部网格塌陷。
创建实体特性,缺省情况下,CATIA自动为part赋予实体特性。
创建壳单元特性。
创建梁单元特性,分为以下几种:圆柱,参数R。
管状,参数R i和R o。
矩形,参数H和L。
匣形,参数L i、L e、H i和H e。
U形梁,参数H、L和T。
I形梁,参数H、L、T l和T h。
T形梁,参数H、L、T h和T l。
X形梁,参数H、L、T h和T l。
用户自定义的梁。
输入梁的参数数值。
创建导入的梁特性。
检查模型,可以检查特性、连接和网格等方面,建议在进行计算之前进行模型的检查。
二、网格规范创建适应性框,来修改网格规格。
三、群组群组功能可以使你生成一组点、线、面和体的映像,方便操作。
群组点。
群组线。
群组面。
群组体。
四、连接特性创建滑动连接,在共同的接触面上,垂线方向上两个体扣紧,切线方向上可以相互滑动。
创建接触连接,防止体在彼此共同接触面上分离。
创建扣紧连接,使体在共同面上扣紧。
创建压力装配连接,防止体在彼此共同接触面上分离。
创建螺钉固定连接,防止体在彼此共同接触面上分离。
创建刚性连接,在体之间的共有边界上创建硬性的紧扣连接,表现就好像共有面见具有无穷的刚性。
创建柔性连接,在体之间的共有边界上创建紧扣连接,表现好像它们之间是柔软的。
创建虚拟刚性螺钉连接,只考虑使用螺钉装配式的拉紧压力,而不包括螺钉。
创建虚拟柔性螺钉连接,在一装配系统中指定边界作用。
自定义间隔连接,在一定的距离之内,指定单元的类型和关联特性。
CATIA有限元分析计算实例11.1例题1 受扭矩作用的圆筒11.1-1划分四面体网格的计算(1)进入【零部件设计】工作台启动CATIA软件。
单击【开始】→【机械设计】→【零部件设计】选项,如图11-1所示,进入【零部件设计】工作台。
图11-1单击【开始】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框,如图11-2所示。
在对话框输入新的零件名称,在本例题中,使用默认的零件名称【Part1】。
点击对话框的【确定】按钮,关闭对话框,进入【零部件设计】工作台。
(2)进入【草图绘制器】工作台在左边的模型树中单击选中【xy平面】, 如图11-3所示。
单击【草图编辑器】工具栏的【草图】按钮,如图11-4所示。
这时进入【草图绘制器】工作台。
图11-2【新建零部件】对话框图11-3单击选中【xy平面】(3)绘制两个同心圆草图点击【轮廓】工具栏的【圆】按钮,如图11-5所示。
在原点点击一点,作为圆草图的圆心位置,然后移动鼠标,绘制一个圆。
用同样分方法再绘制一个同心圆,如图11-6所示。
图11-4【草图编辑器】工具栏图11-5【轮廓】工具栏下面标注圆的尺寸。
点击【约束】工具栏的【约束】按钮,如图11-7所示。
点击选择圆,就标注出圆的直径尺寸。
用同样分方法标注另外一个圆的直径,如图11-8所示。
图11-6两个同心圆草图图11-7【约束】工具栏双击一个尺寸线,弹出【约束定义】对话框,如图11-9所示。
在【直径】数值栏输入100mm,点击对话框的【确定】按钮,关闭对话框,同时圆的直径尺寸被修改为100mm。
用同样的方法修改第二个圆的直径尺寸为50mm。
修改尺寸后的圆如图11-10所示。
图11-8标注直径尺寸的圆草图图11-9【约束定义】对话框(4)离开【草图绘制器】工作台点击【工作台】工具栏的【退出工作台】按钮,如图11-11所示。
退出【草图绘制器】工作台,进入【零部件设计】工作台。
图11-10修改直径尺寸后的圆图11-11【工作台】工具栏(5)拉伸创建圆筒点击【基于草图的特征】工具栏的【凸台】按钮,如图11-12所示。
目录实验一:CATIA 中的工程分析动臂应力分析问题描述解题思路操作过程实验二:电子样机运动机构模拟四连杆运动机构模拟问题描述解题思路操作过程实验三:电子样机空间分析柴油机燃油供给系中输油泵空间分析问题描述解题思路操作过程感想实验一:装载机动臂应力分析一、问题描述装载机无偏载工作时,动臂承受一定外载荷和来自车架的约束。
动臂结构示意图见图1。
图1在建立模型时,油缸假设为柔性弹簧,A铰点作为动臂的支点,允许动臂绕通过A 铰点的轴转动,B铰点是动臂油缸支点(动臂油缸的刚度假设为2.0e7N_m)。
C铰点和D铰点是外载荷的作用点。
本实例分析的工况是正铲无偏载,载荷、结构同时对称,最好取出模型的一般,通过施加对称约束,进行有限元求解。
二、解题思路1、进入并载入源文件2、前处理(施加约束和载荷)3、求解4、后处理三、操作过程1、进入并载入源文件(1)、打开文件dongbi.CATPART。
(2)、进行有限元分析前的基本设置工作。
(3)、单击Start/Analysis Simulation/Generative Structural Analysis 进入有限元分析模块,选择Static Analysis, 进入静态有限元分析,如图2所示。
图22、前处理●在A点建立刚性虚件,如下图所示。
●限定A点自由度,如下图所示。
●B点建弹簧虚件,如下图所示。
●圆锥角约束,如下图所示。
C点建刚性虚件并施加载荷在C点处创建的刚性虚件,然后利用分布力按钮在Y轴输入-2000N,Z轴输入-2000N。
,如下图所示。
在D点施加载荷在D点处的创建柔性虚件,然后利用分布力按钮在Y轴输入-2000N,Z轴输入-2000N。
用同样的方法在D点右侧的柔性虚件上施加载荷,如下图所示。
3、自动求解●计算冯米斯应力●计算数值位移●编辑图片●排列图片●生成报告按书上步骤做的,详细步骤不在此赘述,见谅。
实验二:电子样机运动机构模拟一、问题描述选择题目一,以四连杆为例来说明在CATIA V5里如何使用DMU单元中的KIN模块的放着分析功能,在KIN模块里,创建运动仿真机构(Designing a V5 Mechanism)的过程是这样的。
