预热器构造及原理

预热器工作原理预热器是一种常见的热交换设备，用于在工业过程中将冷却的流体加热至一定温度，以提高系统效率和性能。

预热器的工作原理基于热传导和热对流原理，下面将详细介绍预热器的工作原理及其应用。

一、工作原理预热器通常由一个或多个管束组成，每个管束内部有多个管子，冷却流体从一个管子流过，而加热流体则从另一个管子流过，两种流体之间通过管壁进行热交换。

预热器的工作原理可以分为以下几个步骤：1. 流体进入预热器：冷却流体和加热流体分别通过不同的进口管道进入预热器。

通常，冷却流体是需要加热的流体，而加热流体则是通过传导热量给冷却流体的热源。

2. 热交换过程：冷却流体和加热流体在预热器内部的管壁上进行热交换。

在这个过程中，热量从加热流体传导到冷却流体中，使冷却流体的温度升高。

这种热交换通常是通过热对流实现的，即冷却流体和加热流体之间的热量传递是通过流体的对流传输完成的。

3. 流体出口：经过热交换后，冷却流体的温度升高，而加热流体的温度降低。

冷却流体和加热流体分别通过不同的出口管道离开预热器。

二、应用领域预热器广泛应用于各个工业领域，特别是在能源和化工行业中。

以下是一些常见的预热器应用：1. 锅炉预热器：在锅炉系统中，预热器用于将冷却的给水加热至锅炉所需的温度，以提高燃烧效率和能源利用率。

2. 石油精炼预热器：在石油精炼过程中，预热器用于将冷却的原油加热至一定温度，以便后续的分离和处理。

3. 化工过程预热器：在化工生产中，预热器用于将冷却的反应物加热至反应所需的温度，以促进反应速率和提高产品质量。

4. 发电厂预热器：在发电厂中，预热器用于将冷却的冷却剂加热至一定温度，以提高发电效率和减少能源消耗。

5. 蒸汽动力系统预热器：在蒸汽动力系统中，预热器用于将冷却的凝汽器冷却水加热至一定温度，以提高系统效率和减少燃料消耗。

三、优势和注意事项预热器作为一种热交换设备，具有以下优势：1. 节能：通过将冷却流体加热至一定温度，预热器可以减少对外部热源的需求，从而降低能源消耗。

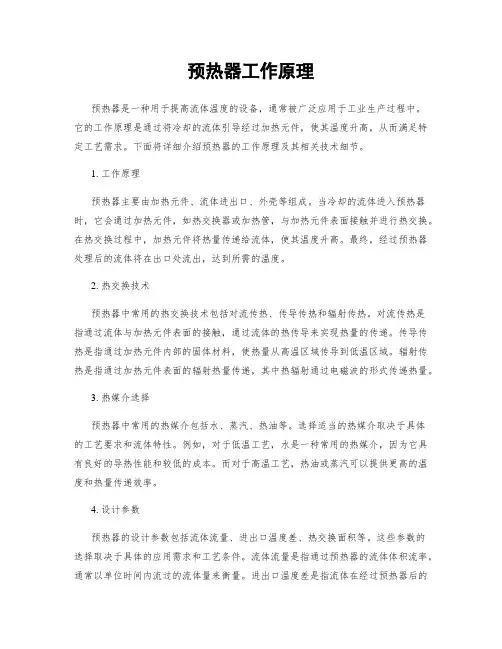

预热器工作原理预热器是一种用于提高流体温度的设备，通常被广泛应用于工业生产过程中。

它的工作原理是通过将冷却的流体引导经过加热元件，使其温度升高，从而满足特定工艺需求。

下面将详细介绍预热器的工作原理及其相关技术细节。

1. 工作原理预热器主要由加热元件、流体进出口、外壳等组成。

当冷却的流体进入预热器时，它会通过加热元件，如热交换器或加热管，与加热元件表面接触并进行热交换。

在热交换过程中，加热元件将热量传递给流体，使其温度升高。

最终，经过预热器处理后的流体将在出口处流出，达到所需的温度。

2. 热交换技术预热器中常用的热交换技术包括对流传热、传导传热和辐射传热。

对流传热是指通过流体与加热元件表面的接触，通过流体的热传导来实现热量的传递。

传导传热是指通过加热元件内部的固体材料，使热量从高温区域传导到低温区域。

辐射传热是指通过加热元件表面的辐射热量传递，其中热辐射通过电磁波的形式传递热量。

3. 热媒介选择预热器中常用的热媒介包括水、蒸汽、热油等。

选择适当的热媒介取决于具体的工艺要求和流体特性。

例如，对于低温工艺，水是一种常用的热媒介，因为它具有良好的导热性能和较低的成本。

而对于高温工艺，热油或蒸汽可以提供更高的温度和热量传递效率。

4. 设计参数预热器的设计参数包括流体流量、进出口温度差、热交换面积等。

这些参数的选择取决于具体的应用需求和工艺条件。

流体流量是指通过预热器的流体体积流率，通常以单位时间内流过的流体量来衡量。

进出口温度差是指流体在经过预热器后的温度变化，它直接影响预热器的热交换效果。

热交换面积是指加热元件表面的有效面积，它决定了热量传递的效率。

5. 应用领域预热器广泛应用于各个行业，如化工、石油、电力、食品加工等。

在化工工艺中，预热器常用于提高反应器进料的温度，以促进反应速率和提高产品质量。

在石油工业中，预热器被用于加热原油、煤油等燃料，以提高其燃烧效率和减少污染物排放。

在电力行业中，预热器用于提高锅炉进水的温度，以提高锅炉的热效率。

预热器工作原理预热器是一种常见的热交换设备，用于将冷却介质或者流体加热至一定温度，以满足后续工艺或者设备的要求。

它在各种工业领域中广泛应用，如石油化工、能源、制药等。

预热器的工作原理是通过传导、对流和辐射等方式，将热量从一个介质传递到另一个介质。

下面将详细介绍预热器的工作原理及其主要组成部份。

1. 工作原理：预热器通常由两个流体流经相互接触的管道组成，分别是冷却介质和待加热介质。

冷却介质可以是水、空气或者其他流体，而待加热介质可以是原油、天然气或者其他需要加热的物质。

当冷却介质从一个管道流过时，它会带走待加热介质的热量，使其温度降低。

同时，冷却介质的温度会升高，然后通过冷却介质的循环系统或者其他方式将热量释放出去。

通过这种方式，预热器能够将冷却介质和待加热介质之间的热量传递，使待加热介质的温度升高，达到预定的工艺要求。

2. 主要组成部份：预热器通常由以下几个主要组成部份构成：(1) 管束：管束是预热器的核心部份，由许多平行罗列的管子组成。

这些管子通常是金属材料制成，如不锈钢、碳钢等。

待加热介质从一个管道流入管束，冷却介质从另一个管道流过管束，通过管子的壁面进行热量传递。

(2) 壳体：壳体是管束的外部保护结构，通常由金属材料制成，如碳钢、铜等。

壳体的设计可以提供足够的强度和密封性，以确保预热器的正常运行。

(3) 进出口管道：进出口管道用于将待加热介质和冷却介质引入和排出预热器。

这些管道通常由金属材料制成，并且在连接处采用密封装置，以防止介质泄漏。

(4) 支撑结构：支撑结构用于支撑和固定预热器的各个组成部份，通常由金属材料制成，如钢材等。

支撑结构的设计需要考虑预热器的分量和稳定性，以确保其安全运行。

3. 热量传递方式：预热器通过传导、对流和辐射等方式实现热量传递。

(1) 传导：传导是指热量通过物质的直接接触传递。

在预热器中，待加热介质和冷却介质通过管壁进行热量传导。

热量从高温区域传递到低温区域，使待加热介质的温度升高。

预热器工作原理预热器是一种常见的热交换设备，广泛应用于工业生产和能源领域。

它的主要功能是将冷却的流体或者气体加热至一定温度，以提高其流动性、降低粘度、增加反应速率或者满足特定的工艺要求。

本文将详细介绍预热器的工作原理，包括其结构、工作过程和应用领域。

一、预热器的结构预热器通常由壳体、管束、进出口管道、支撑件和密封件等组成。

1. 壳体：壳体是预热器的外部结构，普通由金属材料制成，如碳钢、不锈钢等。

壳体内部通常分为多个热交换室，以增加热交换效果。

2. 管束：管束是预热器的核心部件，由许多细长的管子组成。

管束的材料选择通常取决于被加热介质的性质和工作条件，如钢管、铜管、合金管等。

3. 进出口管道：进出口管道连接预热器与其他设备或者管道系统，用于流体或者气体的进出。

4. 支撑件：支撑件用于固定和支撑预热器的各个部件，确保其稳定运行。

5. 密封件：密封件用于保证预热器内外介质的密封性，防止泄漏。

二、预热器的工作过程预热器的工作过程可以分为两个主要阶段：传热阶段和流体传输阶段。

1. 传热阶段：在传热阶段，冷却的流体或者气体通过管束，与高温介质进行热交换。

在这个过程中，高温介质的热量通过管壁传递给冷却介质，使其温度升高。

2. 流体传输阶段：在流体传输阶段，加热后的流体或者气体从预热器的出口流出，用于下一步的工艺过程或者能源利用。

同时，冷却的介质从预热器的进口进入，继续进行传热过程。

三、预热器的工作原理预热器的工作原理基于热传导和对流传热的基本原理。

1. 热传导：预热器中的高温介质通过管壁传递热量给冷却介质。

热传导是热量从高温区域传递到低温区域的过程，其传热速率与温度差、导热系数和传热面积等因素有关。

2. 对流传热：预热器中的冷却介质通过对流传热与管壁接触，从而吸收管壁传递的热量。

对流传热是流体通过对流传递热量的过程，其传热速率与流体的流速、温度差、传热系数和传热面积等因素有关。

预热器的工作原理可以通过以下步骤进行说明：1. 进料：冷却介质从预热器的进口进入，流经管束。

预热器工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII预热器的结构及工作原理授课人：时间：一、预热器的结构预热器主要由旋风筒、风管、下料溜管、锁风阀，撒料板、内筒挂片等部分组成。

旋风筒和连接管道组成预热器的换热单元功能如下图所示：旋风筒换热单元功能结构示意图物料落入旋风筒上升管道后运动轨迹示意图二、预热器的工作原理1、预热器的换热功能预热器的主要功能是充分利用回转窑和分解炉排出的废气余热加热生料，使生料预热及部分碳酸盐分解。

为了最大限度提高气固间的换热效率，实现整个煅烧系统的优质、高产、低消耗，必需具备气固分散均匀、换热迅速和高效分离三个功能。

2、物料分散喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

物料下落点到转向处的距离（悬浮距离）及物料被分散的程度取决于气流速度、物料性质、气固比、设备结构等。

因此，为使物料在上升管道内均匀迅速地分散、悬浮，应注意下列问题：(1)选择合理的喂料位置为了充分利用上升管道的长度，延长物料与气体的热交换时间，喂料点应选择靠近进风管的起始端，即下一级旋风筒出风内筒的起始端。

但必须以加入的物料能够充分悬浮、不直接落入下一级预热器（短路）为前提。

(2)选择适当的管道风速要保证物料能够悬浮于气流中，必须有足够的风速，一般要求料粉悬浮区的风速为16～22m/s。

为加强气流的冲击悬浮能力，可在悬浮区局部缩小管径或加插板（扬料板），使气体局部加速，增大气体动能。

(3)合理控制生料细度(4)喂料的均匀性要保证喂料均匀，要求来料管的翻板阀（一般采用重锤阀）灵活、严密；来料多时，它能起到一定的阻滞缓冲作用；来料少时，它能起到密封作用，防止系统内部漏风。

(5)旋风筒的结构旋风筒的结构对物料的分散程度也有很大影响，如旋风筒的锥体角度、布置高度等对来料落差及来料均匀性有很大影响。

(6)在喂料口加装撒料装置早期设计的预热器下料管无撒料装置，物料分散差，热效率低，经常发生物料短路，热损失增加，热耗高。

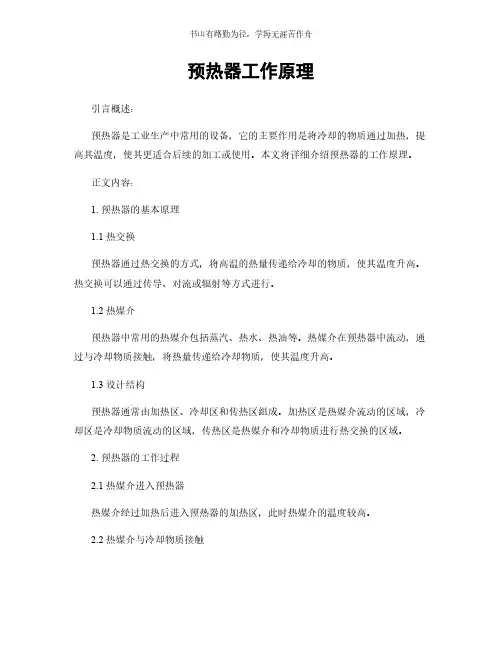

预热器工作原理引言概述：预热器是工业生产中常用的设备，它的主要作用是将冷却的物质通过加热，提高其温度，使其更适合后续的加工或使用。

本文将详细介绍预热器的工作原理。

正文内容：1. 预热器的基本原理1.1 热交换预热器通过热交换的方式，将高温的热量传递给冷却的物质，使其温度升高。

热交换可以通过传导、对流或辐射等方式进行。

1.2 热媒介预热器中常用的热媒介包括蒸汽、热水、热油等。

热媒介在预热器中流动，通过与冷却物质接触，将热量传递给冷却物质，使其温度升高。

1.3 设计结构预热器通常由加热区、冷却区和传热区组成。

加热区是热媒介流动的区域，冷却区是冷却物质流动的区域，传热区是热媒介和冷却物质进行热交换的区域。

2. 预热器的工作过程2.1 热媒介进入预热器热媒介经过加热后进入预热器的加热区，此时热媒介的温度较高。

2.2 热媒介与冷却物质接触热媒介在传热区与冷却物质接触，热媒介的热量通过传导、对流或辐射等方式传递给冷却物质。

2.3 冷却物质温度升高冷却物质接收到热媒介传递的热量后，温度逐渐升高，达到预定的温度。

2.4 冷却物质离开预热器温度升高的冷却物质离开预热器的冷却区，进入后续的加工或使用环节。

3. 预热器的应用领域3.1 化工工业在化工工业中，预热器常用于加热原料、提高反应温度、提高反应效率等方面。

3.2 电力工业在电力工业中，预热器常用于提高锅炉燃烧效率、减少燃料消耗等方面。

3.3 石油工业在石油工业中，预热器常用于提高石油产品的质量、提高炼油效率等方面。

4. 预热器的优势和不足4.1 优势预热器可以提高物质的温度，使其更适合后续的加工或使用；预热器可以提高能源利用效率，减少能源消耗。

4.2 不足预热器的设计和制造成本较高；预热器在使用过程中需要注意热媒介的选择和控制，以避免温度过高或过低，影响预热效果。

总结：综上所述，预热器通过热交换的方式，将热媒介的热量传递给冷却物质，使其温度升高。

预热器的工作过程包括热媒介进入预热器、热媒介与冷却物质接触、冷却物质温度升高和冷却物质离开预热器。

预热器工作原理预热器是一种常见的设备，用于在工业生产过程中提高热效率和节约能源。

它的主要作用是将冷却的流体加热至一定温度，以便进一步被其他设备或者系统利用。

在本文中，我们将详细介绍预热器的工作原理及其应用。

一、预热器的基本原理预热器的工作原理基于热交换的基本原理。

它通过将冷却的流体与热源接触，从而实现热量的传递。

预热器通常由一个或者多个管道组成，其中热源通过管道内流动，而冷却的流体则通过管道的外部流动。

热源和冷却的流体之间通过管壁进行热量传递，使得冷却的流体被加热，而热源则被冷却。

二、预热器的分类根据不同的工作原理和应用场景，预热器可以分为多种类型。

以下是几种常见的预热器分类：1. 管壳式预热器：管壳式预热器是一种常见的热交换设备，它由一个外壳和一组管子组成。

冷却的流体通过管子的外部流动，而热源则通过管子的内部流动。

热量通过管壁传递，将冷却的流体加热。

2. 换热器：换热器是一种通过直接接触实现热量传递的预热器。

它通常由一组平行罗列的金属板组成，热源和冷却的流体分别通过板的两侧流动。

热量通过板的表面传递，将冷却的流体加热。

3. 蒸汽发生器：蒸汽发生器是一种将液体转化为蒸汽的预热器。

它通常由一个加热器和一个冷凝器组成。

液体通过加热器加热，转化为蒸汽，然后通过冷凝器冷却成液体。

三、预热器的工作过程预热器的工作过程可以分为以下几个步骤：1. 热源流动：热源从预热器的一个端口进入，并通过内部的管道流动。

热源可以是燃气、蒸汽、热水等。

2. 冷却的流体流动：冷却的流体从预热器的另一个端口进入，并通过外部的管道流动。

冷却的流体可以是空气、水、油等。

3. 热量传递：热源和冷却的流体通过预热器的管壁进行热量传递。

热量从热源传递到冷却的流体，使得冷却的流体被加热。

4. 出口流体温度控制：通过调节热源的温度、流速等参数，可以控制出口流体的温度。

这样可以确保预热器的工作效果符合要求。

四、预热器的应用领域预热器广泛应用于各个工业领域，以提高能源利用效率和降低生产成本。

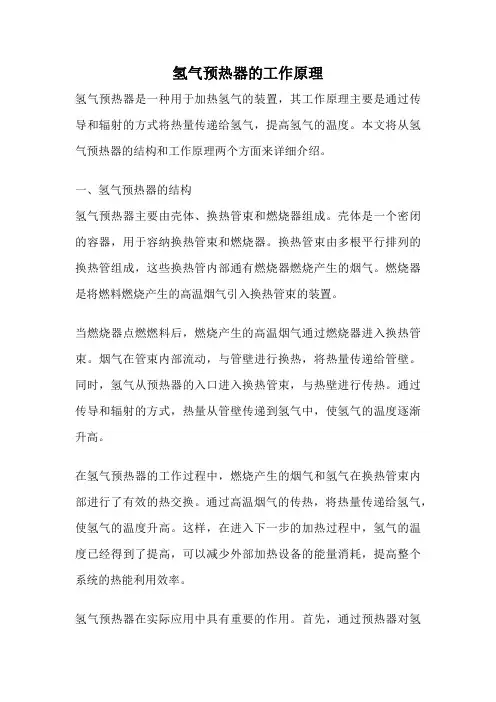

氢气预热器的工作原理氢气预热器是一种用于加热氢气的装置，其工作原理主要是通过传导和辐射的方式将热量传递给氢气，提高氢气的温度。

本文将从氢气预热器的结构和工作原理两个方面来详细介绍。

一、氢气预热器的结构氢气预热器主要由壳体、换热管束和燃烧器组成。

壳体是一个密闭的容器，用于容纳换热管束和燃烧器。

换热管束由多根平行排列的换热管组成，这些换热管内部通有燃烧器燃烧产生的烟气。

燃烧器是将燃料燃烧产生的高温烟气引入换热管束的装置。

当燃烧器点燃燃料后，燃烧产生的高温烟气通过燃烧器进入换热管束。

烟气在管束内部流动，与管壁进行换热，将热量传递给管壁。

同时，氢气从预热器的入口进入换热管束，与热壁进行传热。

通过传导和辐射的方式，热量从管壁传递到氢气中，使氢气的温度逐渐升高。

在氢气预热器的工作过程中，燃烧产生的烟气和氢气在换热管束内部进行了有效的热交换。

通过高温烟气的传热，将热量传递给氢气，使氢气的温度升高。

这样，在进入下一步的加热过程中，氢气的温度已经得到了提高，可以减少外部加热设备的能量消耗，提高整个系统的热能利用效率。

氢气预热器在实际应用中具有重要的作用。

首先，通过预热器对氢气进行预热，可以提高氢气的温度，使其更加适合进行下一步的加热过程。

其次，预热器可以减少外部加热设备的能量消耗，降低系统的运行成本。

此外，预热器还可以提高整个系统的热能利用效率，减少能源的浪费。

总结起来，氢气预热器通过传导和辐射的方式将热量传递给氢气，提高氢气的温度。

其工作过程是通过燃烧产生的高温烟气与氢气进行热交换，使氢气的温度逐渐升高。

氢气预热器在氢能源系统中具有重要作用，可以提高氢气的加热效果，降低系统的能量消耗，并提高能源的利用效率。

未来随着氢能源的进一步发展，氢气预热器的应用前景将更加广阔。

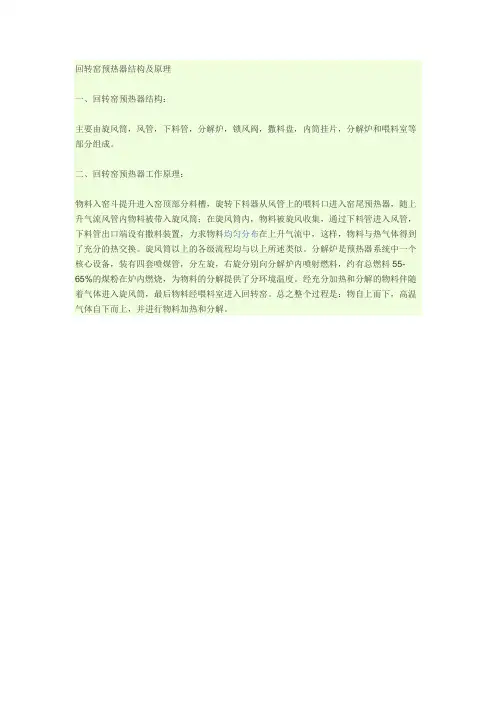

回转窑预热器结构及原理
一、回转窑预热器结构：
主要由旋风筒，风管，下料管，分解炉，锁风阀，撒料盘，内筒挂片，分解炉和喂料室等部分组成。

二、回转窑预热器工作原理：
物料入窑斗提升进入窑顶部分料槽，旋转下料器从风管上的喂料口进入窑尾预热器，随上升气流风管内物料被带入旋风筒；在旋风筒内，物料被旋风收集，通过下料管进入风管，下料管出口端设有撒料装置，力求物料均匀分布在上升气流中，这样，物料与热气体得到了充分的热交换。

旋风筒以上的各级流程均与以上所述类似。

分解炉是预热器系统中一个核心设备，装有四套喷煤管，分左旋，右旋分别向分解炉内喷射燃料，约有总燃料55-65%的煤粉在炉内燃烧，为物料的分解提供了分环境温度。

经充分加热和分解的物料伴随着气体进入旋风筒，最后物料经喂料室进入回转窑。

总之整个过程是：物自上而下，高温气体自下而上，并进行物料加热和分解。

干货详解空气预热器换热原理及结构空气预热器换热原理空气预热器是布置在尾部烟道上利用排烟余热将空气预热到所需温度的热交换器。

当空预器换热元件经过烟气侧时，烟气携带的一部分热量就传递给换热元件；而换热元件经过空气侧时又把热量传递给空气。

这样空预器回收了烟气的热量，降低了排烟温度，提高了燃料与空气的初始温，强化了燃料的燃烧，因而进一步提高了锅炉效率。

空气预热器结构介绍1、换热元件换热元件由薄钢板制成，一片波纹板上有斜波．另一片上除了方向不同的斜波外还有直槽，带斜波的波纹板和带有斜波和直槽的定位板交替层叠．直槽与转子轴线方向平行布置、使波纹板和定位板之间保持适当的即离。

斜波与直槽呈30o夹角．使得空气或烟气流经换热元件时形成较大的紊流，以改换换热效果。

由于冷端（即烟气出口端和空气入口端）受温度和燃烧条件的影响最易腐蚀，因而换热元件分层布置，其中，热端和中温段换热元件由低碳钢制成，而冷端换热元件则由等同考登钢制成。

换热元件均装在元件盒内以便于安装和取出。

其中，热端和中温段换热元件垂直向上抽取。

热端：厚0.5mm，深350mm，低碳钢中温端：厚0.5mm，深1000mm，低碳钢冷端：厚0.8mm，深950mm，等同烤登钢2、转子连在中心筒轮毂上的低碳钢主隔板为转子的基本构架，转子隔仓由中心筒和外部分仓组成。

转子中心筒包括中心筒轮毂和内部分仓，其中转子主径向隔板与中心筒轮毂连为一体。

从中心筒向外延伸的主径向隔板将转子分为24 仓，这些分仓又被二次径向隔板分隔呈48仓。

主径向隔板和二次径向隔板之间的环向隔板起加强转子结构和支撑换热元件盒的作用。

转子与换热元件等转动件的全部重量由底部的球面滚子轴承支撑，而位于顶部的球面滚子导向轴承则用来承受径向水平载荷。

三分仓设计的空预器通过有三种不同的气流，即烟气、二次风和一次风。

烟气位于转子的一侧，而相对的另一侧为二次风侧和一次风侧。

上述三种气流之间各由三组扇形板和轴向密封板相互隔开。
