空气预热器工作原理及分类

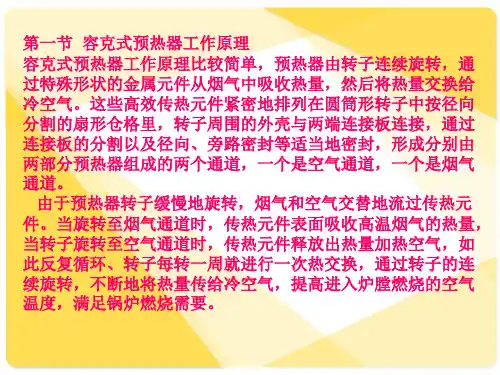

空气预热器空气预热器的分类:按空气预热器的工作原理,空气预热器可分为间壁导热式和再生式两种｡间壁导热式空气预热器的特点是在烟气与空气之间存在一个壁面,烟气将热量通过这中间壁面传给空气｡再生式空气预热器是烟气和空气轮流地流过一种中间载热体(金属､陶瓷､液体等)来实现传热,当烟气流经中间载热体时,把载热体加热｡当空气流经载热体时,载热体本身受到冷却,而空气得到加热｡间壁导热式可分为管式和板式预热器｡再生式空气预热器可分为转子转和风罩转等型式｡空气预热器的作用:空气预热器的作用包括:(1)降低排烟温度提高锅炉效率｡随着电站循环中工质参数的提高,由于采用回热循环,用汽轮机的抽汽来加热给水,进入锅炉的给水温度愈来愈高｡给水温度由中压的150℃提高到亚临界压力的260℃｡原来低压锅炉中用省煤器来降低排烟温度的功能随着锅炉给水温度的提高而下降｡只用省煤器就不能经济地降低锅炉的排烟温度,甚至无法降低到合适的温度｡然而空气的温度较低,若将省煤器出口的烟气来加热燃烧所需的空气,则可以进一步降低排烟温度,提高锅炉效率｡(2)改善燃料的着火条件和燃烧过程,降低了燃烧不完全损失,进一步提高锅炉效率｡对于着火困难的燃料,如无烟煤,常把空气加热到400℃左右｡(3)热空气进入炉膛,提高了理论燃烧温度并强化炉膛的辐射传热,进一步提高锅炉的热效率｡(4)热空气还作为煤粉锅炉制粉系统的干燥剂和输粉介质｡鉴于以上几点,现代锅炉中空气预热器成为锅炉不可少的部件｡对于低压锅炉,因给水温度很低,用省煤器已能很有效地将烟气冷却到合理的温度,常无空气预热器｡不过有的工业锅炉,给水除氧后温度也只有104℃,为了改善着火燃烧条件,也有采用空气预热器的｡对于火床燃烧的工业炉,因炉排片温度的限制,即使有空气预热器,空气的温度也不超过150～180℃｡回转式空气预热器:回转式空气预热器的缺点是漏风系数大,结构复杂,传动装置消耗电能｡优点是受热面两面受热,传热系数高,单位体积内受热面大,外形尺寸小､重量轻,不怕腐蚀｡同等换热容量的空气预热器,采用回转式空气预热器可比管式空气预热器节省约1/3的钢材｡受热面回转再生式空气预热器又称容克式空气预热器,其基本结构如下图：空气预热器是由转子､受热元件､密封装置､传动装置､上下轴承座及其润滑系统､上下连接板､外壳支承座､吹灰和水冲洗装置､漏风控制装置等组成｡烟气从上方通过入口5进入空气预热器,通过转子的一半(180°)的受热元件向下流,通过出口6流出｡在烟气流经旋转着的转子1中的受热元件时,把热量传给受热元件使其温度升高｡空气从另一侧下方的空气入口7流入空气预热器,并流过旋转着的转子的120°的范围,冲刷其中已被烟气加热的受热元件,吸取它在被烟气加热时所储蓄的热量,空气温度升高,最后通过出口8流出｡由于烟气的容积流量比空气大,因此烟气通道占转子总横截面的50%,空气通道只占30%～40%｡转子1从上到下被径向的隔板9分隔成互不通气的12个大格(每格30°,里面还有小格)｡在烟气与空气之间有30°的过渡区10,这里既不流空气也不流烟气,因而烟气与空气不会相混｡但空气处于正压,烟气处于负压,可能有空气漏入烟气的问题｡此外,空气入口风罩､出口风罩､烟气入口､出口流通罩与转子之间都有密封装置11｡转子周界与外壳之间也都有密封装置,使空气不致漏入烟气中去｡转子中放置受热元件,由12块或24块径向隔板与中心筒和转子壳体连接形成12个或24个扇形仓｡每个扇形仓是由横向隔板分成多个梯形小室,放置受热元件篮子｡冷段和冷段中间层受热元件制成抽屉式结构,便于更换｡大容量锅炉多采用三分仓回转式空气预热器,即将高压一次风和低压二次风分隔在两个分仓进行预热,二次风可用低压头送风机,这样能降低风机的电耗｡同时,以布置在空气预热器前面的冷一次风机代替二分仓回转式空气预热器系统中工作条件较差的热一次风机｡在环境温度下输送干净冷空气的冷一次风机可以采用体积小､电耗低的高效风机,这样可减轻风机磨损,延长寿命,使系统运行的可靠性和经济性得到提高｡下图为典型的三分仓模块式预热器的立体外形图：下图为空气预热器分解图：常用的受热元件板型有DU､CU和NF三种,如下图所示：每一种板型都是由定位板和波纹板组成的｡波纹板的波纹为有规则的斜波纹,定位板则是垂直波纹与斜波纹相间｡波纹板与定位板的斜波纹与气流方向成一定的夹角,以增强气流扰动,强化传热｡定位板既是受热面,又将波纹板相互固定在一定距离,保证气流有一定的流通截面｡不同波纹板的结构特性如下表：对于固体燃料,热端和热端中间层采用24GA材料DU型受热元件,冷端层和冷端中间层采用18GA材料NF型受热元件｡对于气体燃料,采用CU受热元件,CU型受热元件的单位容积的热面积多,材料采用普通碳钢,冷端采用耐腐蚀的低合金材料,在腐蚀严重的条件下,冷端也可采用涂搪瓷受热元件｡受热元件沿高度方向分层放置,一般最多可分为四层,即热端层､热端中间层､冷端中间层和冷端层,每层高度为300～600mm｡下图为风罩回转式空气预热器：受热面静止不动,通过上下对应的风罩旋转来改变空气和烟气流过受热面的位置,使烟气和空气交替流过传热元件达到预热空气的目的｡其静子结构和传热元件与受热面旋转式空气预热器的转子和传热元件相似｡上下风罩为两个相对的扇形空气通道组成,将整个静子分为两个烟气通道和两个空气通道｡烟气与空气通道之间为密封区｡上下风罩由中心轴相连,在电动机驱动下同步旋转｡风罩转动一周,烟气和空气交替流过受热面两次,因此风罩转动的速度可以稍慢些,约为1～3r/min｡由于风罩的重量较受热面传热元件重量轻,因此支承轴的负荷减轻｡风罩回转再生式空气预热器是我国20世纪60年代中期引进开发的产品｡70年上半期已制造出配300MW火力发电机组的直径为9.5m 的大型空气预热器｡国内的几家主要锅炉厂都分别制造过配300MW､200MW､125MW和100MW发电机组的各种规格的风罩回转预热器｡与受热面回转的三分仓空气预热器一样,风罩回转再生式空气预热器也可对一､二次风分别进行加热,即双流道空气预热器｡下图为某300MW机组锅炉采用的双流道空气预热器简图,它的上､下风罩分内外两层｡管式空气预热器:管式空气预热器是由许多薄壁钢管装在上､下及中间管板上形成的管箱｡最常用的电站锅炉管式空气预热器有立式和卧式两种｡立式预热器是烟气在管内纵向流动,空气在管外横向流动冲刷管子,常用于燃煤锅炉｡卧式预热器是烟气在管外横向冲刷管子,空气在管内纵向流动,常用于燃油锅炉｡总之,烟气､空气作相互垂直的逆向流动｡立式管式空气预热器的典型结构示意图如下：它是由钢管､管板(上､中､下)､框架､连通罩､导向板､墙板､膨胀节和冷､热风道连接接口等组成｡管式空气预热器的优点是无转动部分,结构简单,工作可靠,维修工作量少,严密性好,如果能采取措施解决预热器的低温腐蚀和磨损,则漏风量不超过5%｡缺点是体积很大,钢材消耗多,漏风量随着预热器管的低温腐蚀和磨损穿孔而迅速增加｡由于大容量锅炉的尾部烟道体积相对减少,常发生管式空气预热器难以布置的情况｡为了保持空气流速和烟气流速的合理比值,空气预热器结构设计时,必须正确地选择空气预热器的通道数目和进风方式｡空气预热器的几种典型布置如下图：各种流程布置主要由锅炉总体布置设计确定｡大容量电站锅炉的空气预热器流程大都采用双面进风或多面进风,以减少空气侧流动阻力｡卧式空气预热器的结构基本上与立式相似,仅仅将管箱水平横卧｡这种预热器适用于燃油锅炉或燃煤旋风炉(液态排渣炉),并在尾部烟道中装设钢珠除尘装置,以清除油炱或升华的细煤灰｡卧式相比于立式空气预热器具有下列几个优点:(1)在烟､空气温度相同条件下,卧式预热器壁温要比立式高10～30℃｡这对改善腐蚀和堵灰有利｡(2)卧式预热器的腐蚀部位在冷端几排管子,易于设计上采用可拆结构,便于调换､减少维修工作量,而立式的腐蚀部位是在管子根部,以至整个管箱调换｡(3)高温预热器的进口管板不再位于高温烟气中,相应于管板的过热､翘曲和变形等缺陷不易发生,提高了钢珠除灰的效果｡管式空气预热器的管径和节距的选择主要取决于传热､烟风速的最佳比值､烟空气阻力､堵灰､清洗､振动和制造工艺等因素｡常用的管式预热器采用错列布置,管子采用Ф40mm×1.5mm的有缝钢管,其相应的节距如下表：为了延长使用寿命,低温段空气预热器的管子采用Ф38mm×2mm或Ф42mm×3.5mm｡又,为了降低堵灰的可能性,采用较大直径Ф51mm×2mm｡卧式空气预热器中采用钢珠除灰时,预热器上排管子要经受钢珠的冲击故采用厚壁管Ф40mm×3mm｡同时,为了增加管箱的刚性,减少管箱中间的挠度,在管箱的中心和两侧采用间隔布置厚壁管｡考虑到运输､安装和制造的尺寸超限和起重设备等因素,管式空气预热器通常沿着锅炉宽度方向均分成若干个管箱｡管箱的高度或长度一般不宜太高或太长｡同时,立式管箱高度还与原材料长度和厂房高度以及起重设备能力和高度有关｡若立式管箱高度太高,则不但刚性差､制造装配不便,还给运行维护､管内清灰带来不便｡一般推荐高度不超过5m｡卧式管箱的长度也不宜太长,以免中间过度挠曲｡一般推荐长度为3～3.5m｡对于低温段预热器,不论是立式或卧式,管箱的高度一般取为1.5m左右,便于维修和更换｡空气预热器中烟气和空气速度的选择应从传热､阻力和磨损等诸方面加以综合考虑｡推荐的烟、空气速度如下表：上表中大的数值适用于燃油或燃气机组,小的数值适用于固体燃料,且随固体燃料中的灰分及其灰渣磨损性而异,多灰或含磨损性严重灰渣,偏向于采用较低的速度｡烟､空气速度值的选择从传热角度分析,要获得较佳的传热系数应使烟气侧表面传热系数接近于空气侧表面传热系数｡因此,立式预热器中,空气速度与烟气速度之比值约为0.45～0.55｡卧式预热器大都用于液体燃料机组｡设计的主要需注意的问题是腐蚀｡为此,应尽可能提高管壁温度,故空气速度与烟气速度之比值为0.4～0.6｡比值小时,壁温较高,但当比值<0.4时,带来结构布置上的困难和烟速增加后,烟气阻力的急剧上升｡按照上述的烟､空气速度推荐值,预热器的传热系数约为17.5～23.3W/(㎡·℃)｡当燃用的燃料中硫分较高又没有采取特殊措施时,空气预热器可能发生低温腐蚀｡这种低温腐蚀大多发生在首先与冷空气换热的空气预热器下部,即所谓的冷端｡而在预热器的上部,由于烟气温度和空气温度都较高,预热器管壁温度高于烟气露点,很少发生低温腐蚀｡如果将低温段预热器易腐蚀的下部与不易腐蚀的上部分别做成两个独立可拆分的部分,如下图：当由于空气预热器受到腐蚀而需要更换时,只需更换下部的预热器,材料的消耗和工作量均可大大减少｡烟气和空气的流动方向相互交叉,通常空气和烟气作不大于4次交叉｡一般,一级空气预热器可以加热空气温度达280～300℃｡要使热空气的温度更高,应采用双级布置｡第二级空气预热器的进口烟温不超过500～550℃｡否则上管板会形成氧化皮,由于短管效应,产生管板翘曲及管子与管板脱离｡热管作为一种热交换器,近年来我国有不少电厂开始研究,并且逐步应用在空气预热器上,制成热管式空气预热器｡热管式空气预热器安装像管式预热器一样,在烟道内放置若干组管箱,管箱内放置若干只作为换热器的热管｡下图是热管式空气预热器在烟道内的一种布置方案：单只热管的工作原理如下图所示：按较精确定义,热管应称之为“封闭两相传热系统”,即在一个封闭的体系内,依靠流体(传热工质)的相态变化来传递热量的装置｡重力式钢水热管,由管壳和将管壳抽成真空并充入适量的水后密封而成｡当热源(如烟气)对其一端加热时,水(工质)由于吸热而汽化,蒸汽在压差作用下高速流向另一端,并向冷源(如空气)放出潜热而凝结,凝结后的水在重力作用下从冷端(上端)流回热端(下端)重新被加热,如此重复下去,便可把热量不断地通过管壁从烟气侧传给空气而使空气变为热空气｡用热管组装而成的热管式空气预热器,具有体积小､阻力小､防止低温腐蚀性能好､漏风几乎为零等优点｡所以,检修和日常维护的工作量少,且使用寿命较长(一般为10～15年)｡。

空气预热器的原理空气预热器是一种能够有效提高燃烧效率的设备，其原理是通过加热进入燃烧室的空气，提高燃烧室内的温度，从而增加燃烧反应的速率和热效率。

空气预热器广泛应用于工业燃烧系统中，例如锅炉、热风炉等。

在燃烧过程中，燃料和空气经过混合后进入燃烧室，燃料在空气的氧化作用下产生燃烧反应，释放出热能。

然而，由于空气的温度通常较低，燃烧室内的温度也相对较低，导致燃烧反应的速率较慢，热效率较低。

为了解决这一问题，空气预热器被引入到燃烧系统中。

空气预热器通过将燃烧室排出的高温烟气与进入燃烧室的空气进行热交换，将烟气中的热能传递给空气，使空气温度升高。

这样一来，进入燃烧室的空气温度提高了，燃烧反应的速率也随之增加，热效率得到了提高。

具体而言，空气预热器一般由烟气通道和空气通道组成。

烟气通道中的高温烟气从燃烧室排出，经过空气预热器后进入烟囱排放。

而空气通道中的进入燃烧室的空气在预热器内与烟气进行热交换，吸收烟气中的热能，温度升高后再进入燃烧室。

空气预热器的工作原理可以分为两种类型：直接式和间接式。

直接式空气预热器中，烟气和空气直接接触，通过对流和辐射传热的方式进行热交换。

而间接式空气预热器中，烟气和空气通过金属壁隔离，通过传导传热的方式进行热交换。

两种类型各有优缺点，根据具体的应用需求选择适合的类型。

空气预热器的优点不仅仅体现在提高燃烧效率上，还包括减少烟气排放、降低能耗和减少环境污染等方面。

通过预热进入燃烧室的空气，可以减少燃料的消耗，降低能源成本。

同时，由于空气预热器能够有效降低烟气温度，减少烟气中的氮氧化物和颗粒物的生成，对环境产生的污染也有一定的减少。

然而，空气预热器也存在一些问题。

首先，由于烟气和空气在预热器内进行热交换，预热器表面的灰尘和污垢容易堆积，导致传热效果下降，需要定期清洗和维护。

其次，由于预热器需要占用一定的空间，并且需要与其他设备进行配合工作，因此在设计和使用时需要考虑到整个燃烧系统的布局和安装条件。

空气预热器一，空气预热器简介空气预热器是利用锅炉等装置的排烟热量来预热的换热器。

其作用是降低锅炉等设备的排烟温度,提高热效率;，使燃料易于着火、燃烧稳定和提高燃烧效率。

二，空气预热器分类空气预热器一般简称为空预器，多用于燃煤电站锅炉。

可分为管箱式、回转式两种，其中回转式又分为风罩回转式和受热面回转式两种。

电站锅炉较常采用受热面回转式预热器。

在锅炉中的应用一般为两分仓、三分仓、四分仓式，其中四分仓较常用于循环流化床锅炉中。

管箱预热器工作原理:较为简单，烟气从管箱外部流经，空气从管箱内部通过，通过温差不同传热。

与省煤器、过热器等原理相同。

回转式预热器的工作原理是:预热器转子部件由数万计的传热元件组成，当空预器缓慢旋转，烟气和空气逆向交替流经空气预热器。

蓄热元件在烟气侧吸热，在空气侧放热，从而达到降低锅炉排烟温度，提高热风温度的预热作用。

三，我厂空气预热器类型及优缺点我公司一期空气预热器为管式预热器，分为上、下两级布置，下级预热器又分为两组。

管式空预器在管箱内装有中间管板，烟气在管内自上而下流动，空气在管外横向冲刷自下而上四流程，完成热量传导。

管式空预器的优点是密封性好、传热效率高。

管式空预器的缺点是体积大、容易堵灰、不易于清理和烟气进口处容易磨损。

我公司二期空气预热器为三分仓回转式空预器，三分仓式空气预热器是把受热面分成一次风流通区、二次风流通区、烟气流通区三部分。

烟气通道一般占受热面的50%，空气通道占受热面的30%-40%，分为一次风道和二次风道，其余部分为密封区，用以防止漏风。

它是与具有冷一次风机的正压直吹式制系统配套使用的。

一次风机送出的冷空气直接进入空气预热器的一次风流通区，加热后的热空气直接送入制粉系统。

这种空气预热器的最突出特点是，可以根据燃烧系统的需要，分别供出风压、风温不同的一次风与二次风。

此种空预器的运行缺点是漏风量较大，所以对密封系统要求很高。

空预器的漏风分为两部分：直接漏风和携带漏风。

空气预热器
空气预热器是利用烟气余热提高进入炉膛的空气温度的设备。

它的工作原理是：受热面的一侧通过烟气、另一侧通过空气，进行热交热，使空气得到加热，提高温度；使烟气排烟温度下降，提高烟气余热的利用程度。

空气预热器有如下作用：
1、改善并强化燃烧当经过预热器后的热空气进入炉内后，加速了燃料的干燥、着火和燃烧过程，保证炉内稳定燃烧，起着改善、强化燃烧的作用。

2、强化传热由于炉内燃烧得到改善和强化，加上进入炉内的热风温度提高，炉内平均温度水平也有提高，从而可强化炉内辐射传热。

3、减小炉内损失，降低排烟温度，提高锅炉热效率。

由于炉内燃烧稳定，辐射热交换的强化，可以降低化学不完全燃烧损失；另一方面，空气预热器利用烟气余热，进一步降低了排烟损失，因此，提高了锅炉热效率。

根据经验，当空气在预热器中温度升高1.5℃时，排烟温度可降低1℃。

在锅炉烟道中安装空气预热器后，如果能把空气预热150~160℃．就可以降低排烟温度110~120℃，可将锅炉热效率提高7％~7.5％，可节约燃料11%~12%。

4、热空气可以作为燃料的干燥剂。

对于层燃炉，有热空气，可以使用水分和灰分较高的燃料；对于电站锅炉，热空气是制粉系统的重要干燥剂和煤粉输送介质。

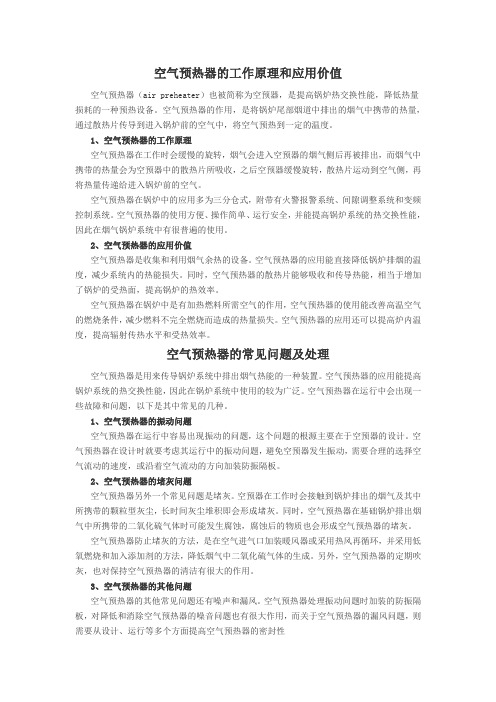

空气预热器的工作原理和应用价值空气预热器（air preheater）也被简称为空预器，是提高锅炉热交换性能，降低热量损耗的一种预热设备。

空气预热器的作用，是将锅炉尾部烟道中排出的烟气中携带的热量，通过散热片传导到进入锅炉前的空气中，将空气预热到一定的温度。

1、空气预热器的工作原理空气预热器在工作时会缓慢的旋转，烟气会进入空预器的烟气侧后再被排出，而烟气中携带的热量会为空预器中的散热片所吸收，之后空预器缓慢旋转，散热片运动到空气侧，再将热量传递给进入锅炉前的空气。

空气预热器在锅炉中的应用多为三分仓式，附带有火警报警系统、间隙调整系统和变频控制系统。

空气预热器的使用方便、操作简单、运行安全，并能提高锅炉系统的热交换性能，因此在烟气锅炉系统中有很普遍的使用。

2、空气预热器的应用价值空气预热器是收集和利用烟气余热的设备。

空气预热器的应用能直接降低锅炉排烟的温度，减少系统内的热能损失。

同时，空气预热器的散热片能够吸收和传导热能，相当于增加了锅炉的受热面，提高锅炉的热效率。

空气预热器在锅炉中是有加热燃料所需空气的作用，空气预热器的使用能改善高温空气的燃烧条件，减少燃料不完全燃烧而造成的热量损失。

空气预热器的应用还可以提高炉内温度，提高辐射传热水平和受热效率。

空气预热器的常见问题及处理空气预热器是用来传导锅炉系统中排出烟气热能的一种装置。

空气预热器的应用能提高锅炉系统的热交换性能，因此在锅炉系统中使用的较为广泛。

空气预热器在运行中会出现一些故障和问题，以下是其中常见的几种。

1、空气预热器的振动问题空气预热器在运行中容易出现振动的问题，这个问题的根源主要在于空预器的设计。

空气预热器在设计时就要考虑其运行中的振动问题，避免空预器发生振动，需要合理的选择空气流动的速度，或沿着空气流动的方向加装防振隔板。

2、空气预热器的堵灰问题空气预热器另外一个常见问题是堵灰。

空预器在工作时会接触到锅炉排出的烟气及其中所携带的颗粒型灰尘，长时间灰尘堆积即会形成堵灰。

空气预热器的工作原理空气预热器是一种用于加热空气的设备。

它的工作原理是通过利用烟气中的余热来加热进入锅炉的空气，提高燃料的利用效率，降低锅炉的排放。

空气预热器通常安装在锅炉的烟道或燃烧室附近。

当燃烧炉中的燃料燃烧时，产生的烟气通过烟道流出。

烟气中包含了大量的热能，以及一定的颗粒物和有害气体。

传统的锅炉只利用了燃料的一部分热能，而其余的热能都被烟气带走了。

这就造成了能源的浪费和烟气对环境的污染。

空气预热器的主要作用是将烟气中的余热转移给进入锅炉的空气。

通过这种方式，预热的空气进入锅炉而不会损失太多的热能，从而提高锅炉的热效率。

同时，烟气中的大部分水分也被冷却下来，形成水蒸气并凝结成水，从而减少了锅炉的烟气排放。

空气预热器通常由两个主要部分组成：热交换器和逆流器。

热交换器是用于烟气和空气之间进行热量传递的设备。

它通常由一系列的金属板或管组成，这些板或管以一定的间距布置，形成了烟气通道和空气通道。

烟气和空气在热交换器中交替流动，烟气的热量被传递给空气，从而完成了预热空气的过程。

逆流器是用于改变烟气和空气流动方向的设备。

它使得烟气和空气能够在热交换器中进行逆流，最大限度地提高热量传递效果。

逆流器通常由金属板或螺旋形管道组成，它们通过特定的方式排列在烟气和空气通道的入口和出口位置，使得气流能够沿着相反的方向运动。

在空气预热器的工作过程中，烟气和空气之间的热量传递是一个复杂的物理过程。

烟气中的热量通过传导、对流和辐射的方式传递给空气。

传导是指烟气和空气的直接接触，热量通过分子之间的碰撞传递。

对流是指烟气和空气通过流动来传递热量，其中包括自然对流和强制对流。

辐射是指烟气和空气之间通过辐射能量来传递热量的方式。

通过空气预热器的工作，锅炉燃烧所需的空气温度得以提高，同时锅炉排放的烟气温度也得到降低。

这意味着燃料的燃烧效率得到了提高，烟气中的有害物质的排放量减少了。

空气预热器的使用不仅可以节约能源，还可以减少环境污染。

干货详解空气预热器换热原理及结构空气预热器换热原理空气预热器是布置在尾部烟道上利用排烟余热将空气预热到所需温度的热交换器。

当空预器换热元件经过烟气侧时，烟气携带的一部分热量就传递给换热元件；而换热元件经过空气侧时又把热量传递给空气。

这样空预器回收了烟气的热量，降低了排烟温度，提高了燃料与空气的初始温，强化了燃料的燃烧，因而进一步提高了锅炉效率。

空气预热器结构介绍1、换热元件换热元件由薄钢板制成，一片波纹板上有斜波．另一片上除了方向不同的斜波外还有直槽，带斜波的波纹板和带有斜波和直槽的定位板交替层叠．直槽与转子轴线方向平行布置、使波纹板和定位板之间保持适当的即离。

斜波与直槽呈30o夹角．使得空气或烟气流经换热元件时形成较大的紊流，以改换换热效果。

由于冷端（即烟气出口端和空气入口端）受温度和燃烧条件的影响最易腐蚀，因而换热元件分层布置，其中，热端和中温段换热元件由低碳钢制成，而冷端换热元件则由等同考登钢制成。

换热元件均装在元件盒内以便于安装和取出。

其中，热端和中温段换热元件垂直向上抽取。

热端：厚0.5mm，深350mm，低碳钢中温端：厚0.5mm，深1000mm，低碳钢冷端：厚0.8mm，深950mm，等同烤登钢2、转子连在中心筒轮毂上的低碳钢主隔板为转子的基本构架，转子隔仓由中心筒和外部分仓组成。

转子中心筒包括中心筒轮毂和内部分仓，其中转子主径向隔板与中心筒轮毂连为一体。

从中心筒向外延伸的主径向隔板将转子分为24 仓，这些分仓又被二次径向隔板分隔呈48仓。

主径向隔板和二次径向隔板之间的环向隔板起加强转子结构和支撑换热元件盒的作用。

转子与换热元件等转动件的全部重量由底部的球面滚子轴承支撑，而位于顶部的球面滚子导向轴承则用来承受径向水平载荷。

三分仓设计的空预器通过有三种不同的气流，即烟气、二次风和一次风。

烟气位于转子的一侧，而相对的另一侧为二次风侧和一次风侧。

上述三种气流之间各由三组扇形板和轴向密封板相互隔开。
